Урок 6 – Сопряжения
Содержание
- 1. Урок 6 – Сопряжения
- 2. Ответьте на вопросПосмотрите на детали, изображенные на рисунке. Что у них общего?
- 3. СопряженияСопряжение - плавный переход от одной линии к другой.
- 4. СопряженияПорядок построения сопряжения:1 этап – определить центр
- 5. СопряженияСуществуют следующие виды сопряжения:между двумя прямыми линиями;между
- 6. 1 Сопряжение двух прямых линийСопрягаемые прямые могут
- 7. RRОСопряжение двух прямых линий (острый угол)R –
- 8. Сопряжение двух прямых линий1 этаппостроение центра сопряжения2
- 9. Практическое задание (стр. 17)20Постройте сопряжение сторон фигуры. Радиус сопряжения R=20 мм.20О1О2О3О42020
- 10. 2 Сопряжение прямой линии и окружности (или
- 11. Внешнее сопряжение прямой линии и окружностиRRвсп=R+R1R1010Rвсп = R+ R121R – радиус сопряженияR1 – радиус окружностиR
- 12. Практическое задание 1 (стр. 19)Построить внешнее
- 13. Внутреннее сопряжение прямой линии и
- 14. 3 Сопряжение двух окружностей (или дуг окружностей)Сопряжение
- 15. Внешнее сопряжение двух окружностей (дуг окружностей)R2Rвсп1
- 16. Внутреннее сопряжение двух окружностей (дуг
- 17. Практическое задание Рабочая тетрадь 1стр. 20 – выполнить практическое задание.
- 18. Скачать презентанцию
Ответьте на вопросПосмотрите на детали, изображенные на рисунке. Что у них общего?
Слайды и текст этой презентации
Слайд 4Сопряжения
Порядок построения сопряжения:
1 этап – определить центр сопряжения;
2 этап –
определить точки сопряжения
(точки начала и конца плавного перехода).3 этап – из центра сопряжения соединить циркулем точки сопряжения.

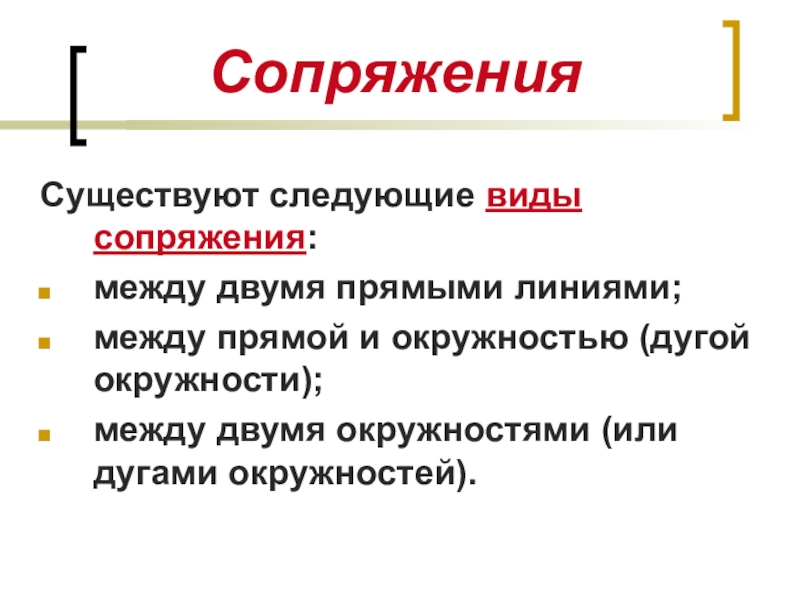

Слайд 5Сопряжения
Существуют следующие виды сопряжения:
между двумя прямыми линиями;
между прямой и окружностью
(дугой окружности);
между двумя окружностями (или дугами окружностей).
Слайд 61 Сопряжение двух прямых линий
Сопрягаемые прямые могут пересекаться:
- под острым
углом
- под тупым углом
- под прямым углом

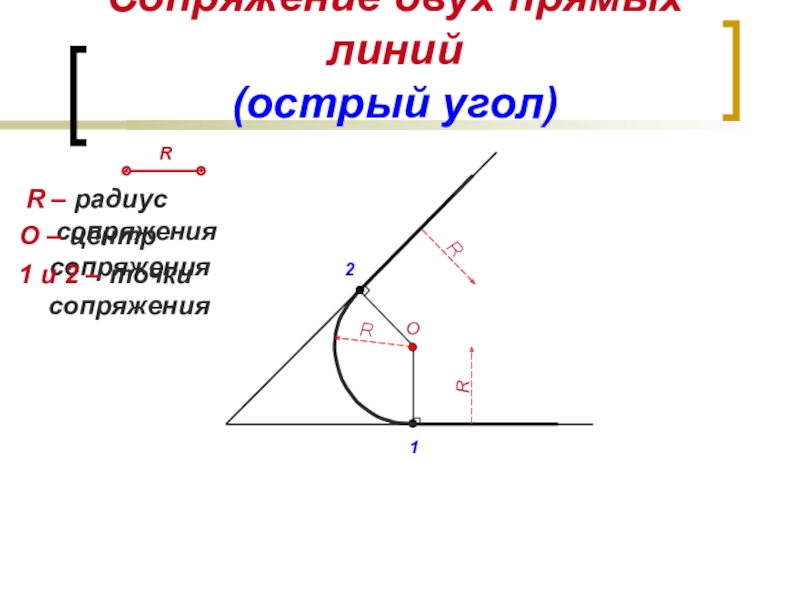

Слайд 7R
R
О
Сопряжение двух прямых линий
(острый угол)
R – радиус сопряжения
О – центр
сопряжения
2
1
1 и 2 – точки сопряжения
R
R
Слайд 8Сопряжение двух прямых линий
1 этап
построение центра сопряжения
2 этап
построение точек сопряжения
3
этап
построение сопрягающей дуги
Тупой угол
Прямой угол
Острый угол
Слайд 9Практическое задание
(стр. 17)
20
Постройте сопряжение сторон фигуры. Радиус сопряжения R=20
мм.
20
О1
О2
О3
О4
20
20
Слайд 102 Сопряжение прямой линии и окружности (или дуги окружности)
Сопряжение прямой
линии и окружности
(или дуги окружности) бывает:
- внешнее (центр
окружности и центр сопряжения расположены по разные стороны относительно дуги сопряжения)- внутреннее (центр окружности и центр сопряжения расположены с одной стороны относительно дуги сопряжения)

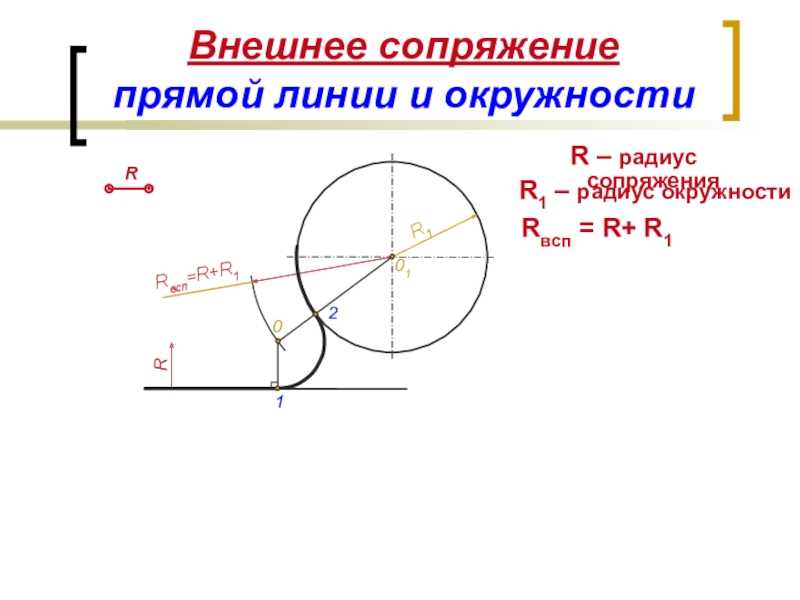

Слайд 11Внешнее сопряжение
прямой линии и окружности
R
Rвсп=R+R1
R1
01
0
Rвсп = R+ R1
2
1
R –
радиус сопряжения
R1 – радиус окружности
R

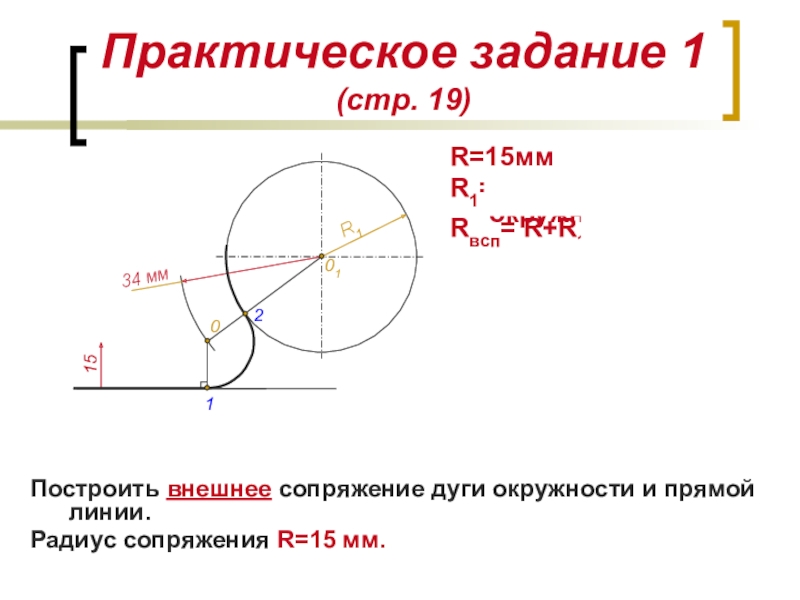

Слайд 12Практическое задание 1
(стр. 19)
Построить внешнее сопряжение дуги окружности и
прямой линии.
Радиус сопряжения R=15 мм.
15
34 мм
R1
01
0
R=15мм
R1=19мм–радиус окружности
Rвсп= R+R1= 15+19 =
34мм1
2
Слайд 13Внутреннее сопряжение
прямой линии и окружности
R1
Rвсп = R -
R1
О1
Rвсп=R-R1
R
R – радиус сопряжения
R1 – радиус окружности
0
1
2
Практическое
задание 2 (стр. 19)Построить внутреннее сопряжение дуги окружности и прямой линии.
Радиус сопряжения R=30 мм.
R
Слайд 143 Сопряжение двух окружностей
(или дуг окружностей)
Сопряжение двух окружностей
(или дуг
окружностей) бывает:
- внешнее (центры окружностей и центр сопряжения расположены
по разные стороны относительно дуги сопряжения)- внутреннее (центры окружностей и центр сопряжения расположены с одной стороны относительно дуги сопряжения)
Слайд 15Внешнее сопряжение
двух окружностей (дуг окружностей)
R2
Rвсп1 = R + R1
Rвсп2 = R + R2
R1
02
01
0
R – радиус сопряжения
R1 – радиус
меньшей окружностиR2 – радиус большей окружности
1
2
Rвсп2=R+R2
Rвсп1=R+R1
Практическое задание 3 (стр. 19)
Построить внешнее сопряжение двух дуг окружностей.
Радиус сопряжения R=15 мм.
R
Слайд 16Внутреннее сопряжение
двух окружностей (дуг окружностей)
02
01
0
R2
R1
Rвсп1 = R -
R1
Rвсп2 = R - R2
R – радиус сопряжения
R1 –
радиус меньшей окружностиR2 – радиус большей окружности
1
2
Практическое задание 4 (стр. 19)
Построить внутреннее сопряжение двух дуг окружностей.
Радиус сопряжения R=60 мм.
R
Rвсп2=R-R2
Rвсп1=R-R1
