Урок № 5
Содержание
- 1. Урок № 5
- 2. Линзы Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями
- 3. Виды линзРассеивающие:а) двояковогнутаяб) плосковогнутаяв) выпукловогнутаяг) на рисункеСобирающие:а) двояковыпуклаяб) плосковыпуклаяв) вогнутовыпуклаяг) на рисунке
- 4. Характеристики линзоптический центр линзыглавная оптическая ось линзыцентры сферических поверхностейпобочная оптическая ось линзы
- 5. Собирающие линзыфокус линзы
- 6. Рассеивающие линзыФокус линзы - точка, в которой
- 7. Фокальная плоскость – плоскость, проведенная через фокус линзы перпендикулярно главной оптической осифокальная плоскость
- 8. Оптическая сила линзы[D] = 1 / м = 1 дптр
- 9. Рассеивающие линзыСобирающие линзыD>0D
- 10. Урок № 7Построение изображений в линзах
- 11. Ход лучей в линзах
- 12. 1 луч проходит параллельно главной оптической оси, после преломления через фокус
- 13. 2 луч проходит через оптический центр и не преломляется

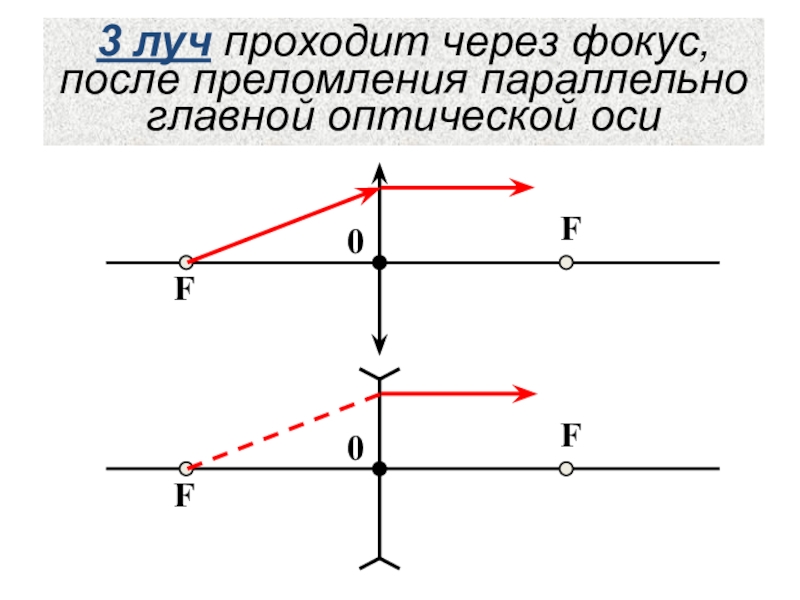

- 14. 3 луч проходит через фокус, после преломления параллельно главной оптической оси
- 15. FF02FПостроение изображений в собирающей линзеРасположение предмета: между
- 16. Построение изображений в собирающей линзеРасположение предмета: за двойным фокусом (2F) d > 2FХарактеристика изображения:Уменьшенное,перевернутое,действительное
- 17. Построение изображений в собирающей линзеРасположение предмета: между
- 18. Построение изображений в собирающей линзеРасположение предмета: в фокусе (фокальной плоскости)Характеристика изображения:нетАВ
- 19. Построение изображений в рассеивающей линзеРасположение предмета относительно линзы – любоеХарактеристика изображения:Уменьшенное,прямое, мнимое
- 20. Виды изображенийДействительное (на пересечении преломленных лучей)
- 21. Построение изображения точки, лежащей на главной оптической осиFF2F0SS′F′F′ - побочный фокус линзы
- 22. Урок № 8Формула тонкой линзы
- 23. 2F2FFABA1B1Увеличение линзы0hНfdFh (АВ) – высота предметаН (А1В1) – высота изображения∆АОВ и ∆A1ОB1 – подобные
- 24. 2F2FFABA1B1Формула тонкой линзы0hНfdF∆OFC и ∆A1FB1 – подобныеС
- 25. Скачать презентанцию
Линзы Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями
Слайды и текст этой презентации
Слайд 3Виды линз
Рассеивающие:
а) двояковогнутая
б) плосковогнутая
в) выпукловогнутая
г) на рисунке
Собирающие:
а) двояковыпуклая
б) плосковыпуклая
в) вогнутовыпуклая
г)
на рисунке
Слайд 4Характеристики линз
оптический центр линзы
главная оптическая ось линзы
центры сферических поверхностей
побочная оптическая
ось линзы
Слайд 6Рассеивающие линзы
Фокус линзы - точка, в которой собираются после преломления
лучи (или их продолжения), падавшие на линзу параллельным пучком
Слайд 7Фокальная плоскость – плоскость, проведенная через фокус линзы перпендикулярно главной
оптической оси
фокальная плоскость
![Оптическая сила линзы[D] = 1 / м = 1 дптр](/img/tmb/7/626593/157ba94812b6bb1c4a71c7e01b0ffc22-800x.jpg "Урок № 5 Оптическая сила линзы[D] = 1 / м = 1 дптр")

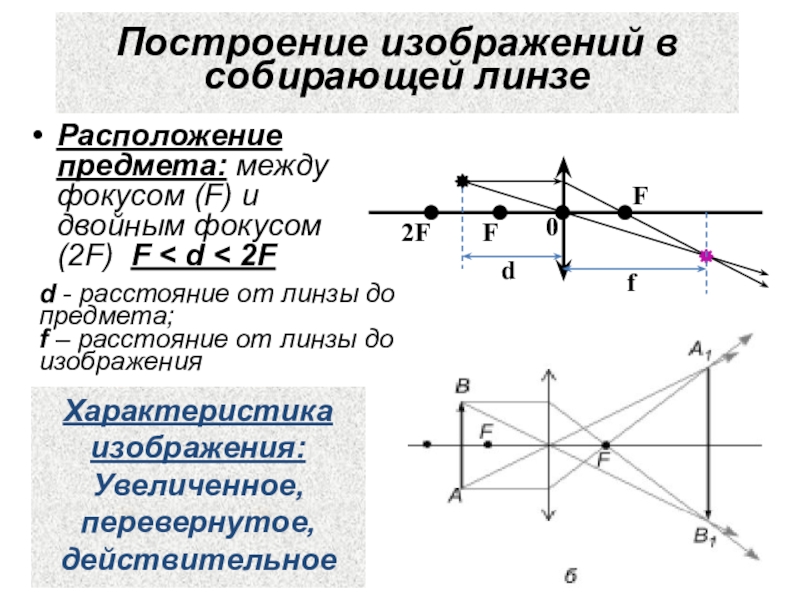

Слайд 15F
F
0
2F
Построение изображений в собирающей линзе
Расположение предмета: между фокусом (F) и
двойным фокусом (2F) F < d < 2F
d - расстояние
от линзы до предмета;f – расстояние от линзы до изображения
Характеристика изображения:
Увеличенное,
перевернутое,
действительное
d
f
Слайд 16Построение изображений в собирающей линзе
Расположение предмета: за двойным фокусом (2F)
d > 2F
Характеристика изображения:
Уменьшенное,
перевернутое,
действительное
Слайд 17Построение изображений в собирающей линзе
Расположение предмета: между фокусом (F) и
линзой d < F
Характеристика изображения:
Увеличенное,
прямое,
мнимое
Слайд 18Построение изображений в собирающей линзе
Расположение предмета: в фокусе (фокальной плоскости)
Характеристика
изображения:
нет
А
В
Слайд 19Построение изображений в рассеивающей линзе
Расположение предмета относительно линзы – любое
Характеристика
изображения:
Уменьшенное,
прямое,
мнимое

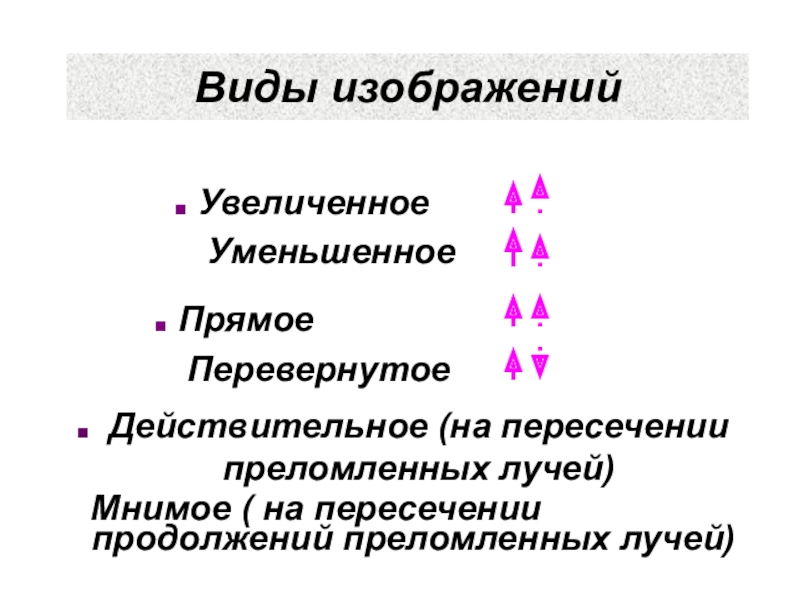

Слайд 20Виды изображений
Действительное (на пересечении преломленных лучей)
Мнимое (
на пересечении продолжений преломленных лучей)
Увеличенное
Уменьшенное
Прямое
Перевернутое
Слайд 21Построение изображения точки, лежащей на главной оптической оси
F
F
2F
0
S
S′
F′
F′ - побочный
фокус линзы
Слайд 232F
2F
F
A
B
A1
B1
Увеличение линзы
0
h
Н
f
d
F
h (АВ) – высота предмета
Н (А1В1) – высота изображения
∆АОВ
и ∆A1ОB1 –
подобные
