УСИЛЕНИЕ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

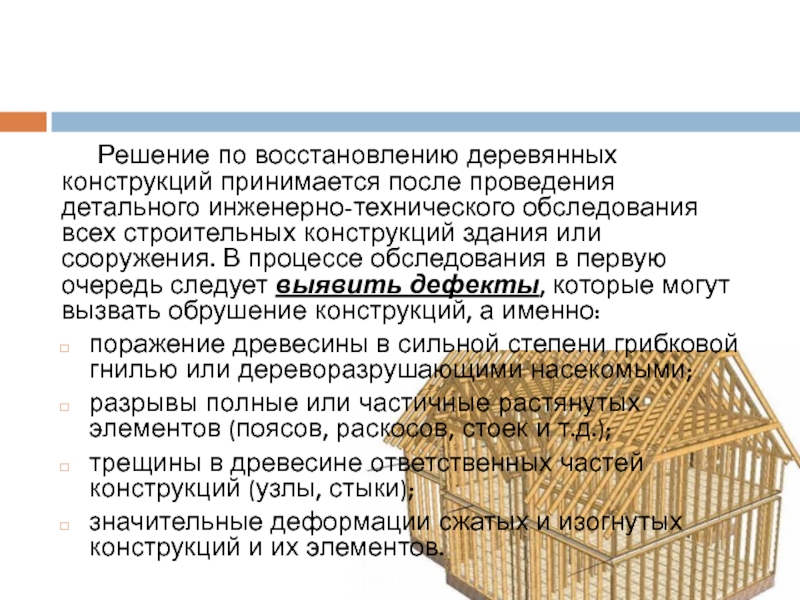

проведения детального инженерно-технического обследования всех строительных конструкций здания или сооружения.

В процессе обследования в первую очередь следует выявить дефекты, которые могут вызвать обрушение конструкций, а именно:
поражение древесины в сильной степени грибковой гнилью или дереворазрушающими насекомыми;
разрывы полные или частичные растянутых элементов (поясов, раскосов, стоек и т.д.);
трещины в древесине ответственных частей конструкций (узлы, стыки);
значительные деформации сжатых и изогнутых конструкций и их элементов.

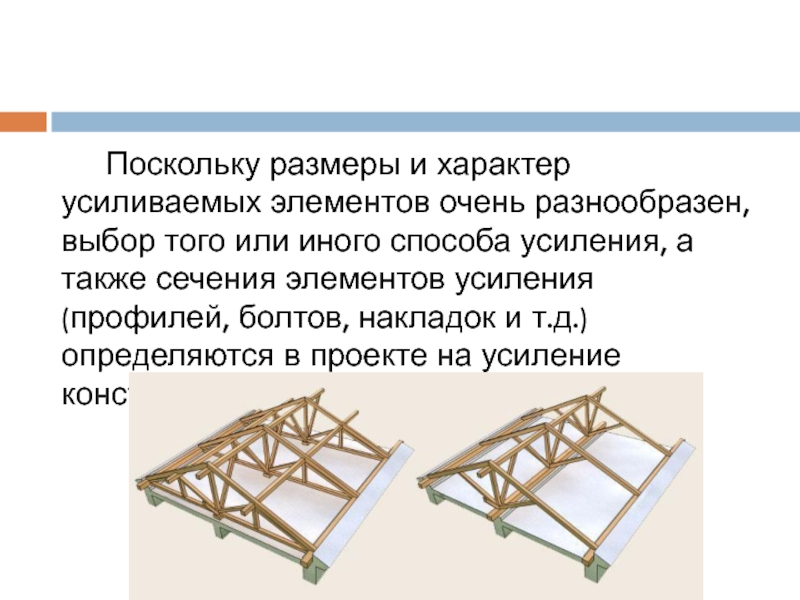

разнообразен, выбор того или иного способа усиления, а также сечения

элементов усиления (профилей, болтов, накладок и т.д.) определяются в проекте на усиление конструкций.

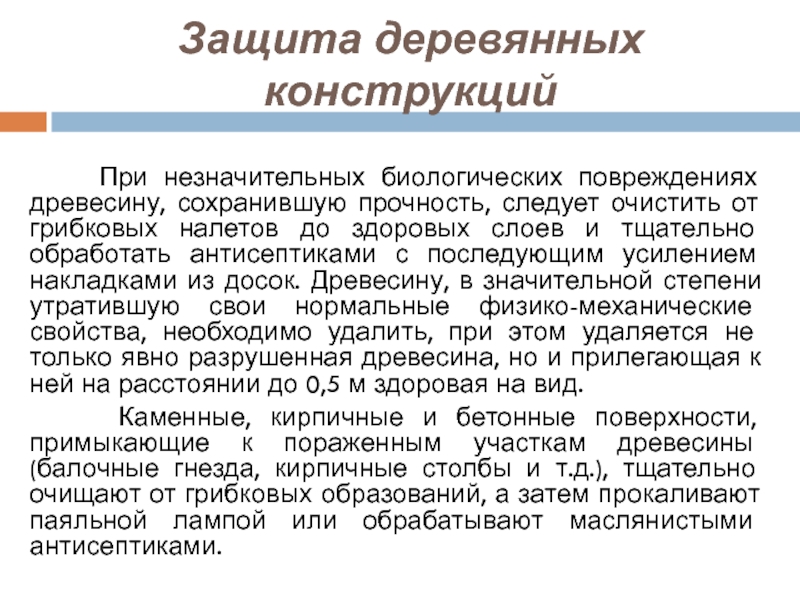

сохранившую прочность, следует очистить от грибковых налетов до здоровых слоев

и тщательно обработать антисептиками с последующим усилением накладками из досок. Древесину, в значительной степени утратившую свои нормальные физико-механические свойства, необходимо удалить, при этом удаляется не только явно разрушенная древесина, но и прилегающая к ней на расстоянии до 0,5 м здоровая на вид.
Каменные, кирпичные и бетонные поверхности, примыкающие к пораженным участкам древесины (балочные гнезда, кирпичные столбы и т.д.), тщательно очищают от грибковых образований, а затем прокаливают паяльной лампой или обрабатывают маслянистыми антисептиками.

растворы фтористого натрия и содового фтористого натрия (концентрация 3...4%), кремнефтористого

натрия (3... 4%), кремнефтористого аммония (5... 10 %), хлористого цинка (5%), пасты на основе битумных материалов и т. д.
Антисептики в виде водных растворов применяют для тех деревянных конструкций, которые защищены от увлажнения и вымывающего воздействия воды. Антисептические пасты используют для защиты деревянных конструкций, которые эксплуатируются в условиях повышенной влажности.

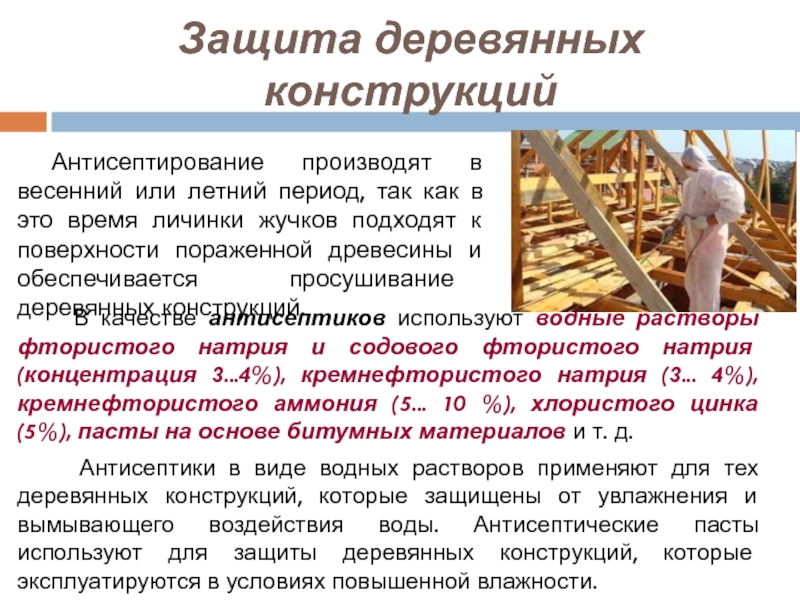

Антисептирование производят в весенний или летний период, так как в это время личинки жучков подходят к поверхности пораженной древесины и обеспечивается просушивание деревянных конструкций.

(окна, двери, чистые полы), не антисептируются. При влажности окружающей среды

до 25 %, отсутствии опасности увлажнения или обеспечении быстрого высыхания конструкций применяют нормальное (одноразовое) антисептирование, при более сложных условиях эксплуатации — повышенное (удвоенное).

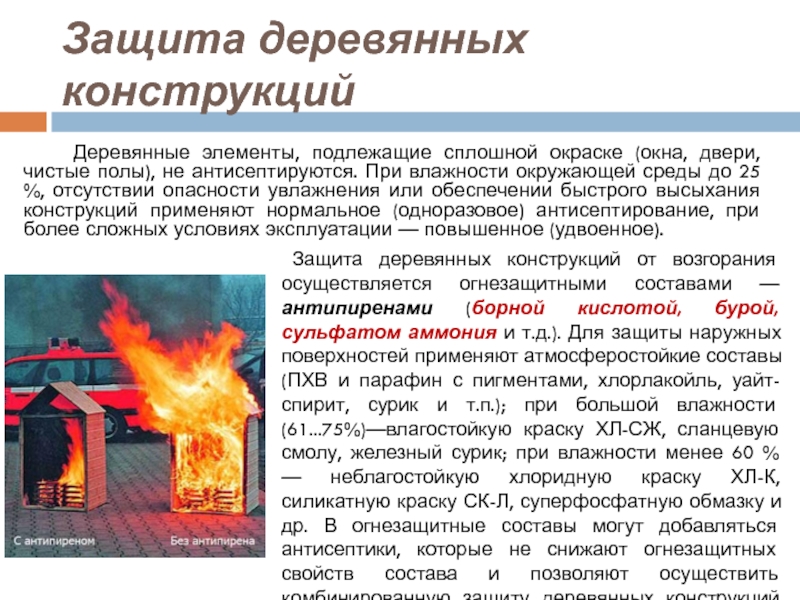

Защита деревянных конструкций от возгорания осуществляется огнезащитными составами — антипиренами (борной кислотой, бурой, сульфатом аммония и т.д.). Для защиты наружных поверхностей применяют атмосферостойкие составы (ПХВ и парафин с пигментами, хлорлакойль, уайт- спирит, сурик и т.п.); при большой влажности (61...75%)—влагостойкую краску ХЛ-СЖ, сланцевую смолу, железный сурик; при влажности менее 60 % — неблагостойкую хлоридную краску ХЛ-К, силикатную краску СК-Л, суперфосфатную обмазку и др. В огнезащитные составы могут добавляться антисептики, которые не снижают огнезащитных свойств состава и позволяют осуществить комбинированную защиту деревянных конструкций от возгорания и гниения.

опорных частей отдельных балок перекрытий (из-за отсутствие качественных продухов или

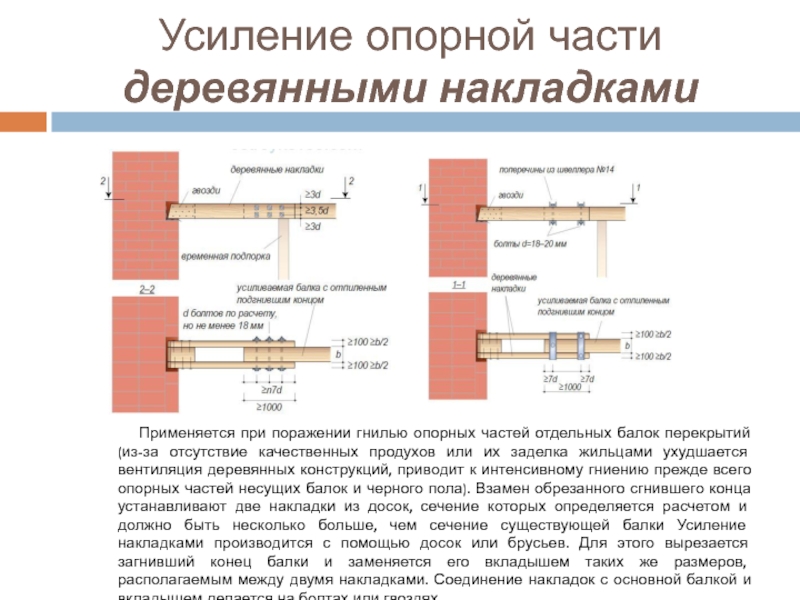

их заделка жильцами ухудшается вентиляция деревянных конструкций, приводит к интенсивному гниению прежде всего опорных частей несущих балок и черного пола). Взамен обрезанного сгнившего конца устанавливают две накладки из досок, сечение которых определяется расчетом и должно быть несколько больше, чем сечение существующей балки Усиление накладками производится с помощью досок или брусьев. Для этого вырезается загнивший конец балки и заменяется его вкладышем таких же размеров, располагаемым между двумя накладками. Соединение накладок с основной балкой и вкладышем делается на болтах или гвоздях.

который вырезается и сжигается. Дополнительно в стене устраиваются гнезда для

операния подбалки, опорный конец подбалки, за исключением торца, смолится или обертывается толем и заглубляется в стену не менее чем на 18 см; между торцом подбалки и кладкой стены оставляется зазор 3…5 см. Подбалка соединяется со старой балкой крепежными болтами диаметром менее 16 мм, а шаг болтов принимается не менее диаметров болта.

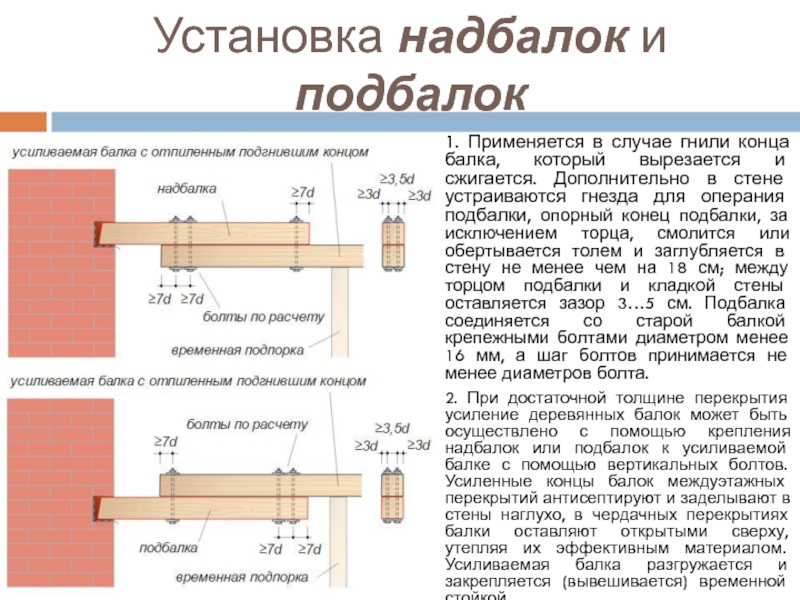

2. При достаточной толщине перекрытия усиление деревянных балок может быть осуществлено с помощью крепления надбалок или подбалок к усиливаемой балке с помощью вертикальных болтов. Усиленные концы балок междуэтажных перекрытий антисептируют и заделывают в стены наглухо, в чердачных перекрытиях балки оставляют открытыми сверху, утепляя их эффективным материалом. Усиливаемая балка разгружается и закрепляется (вывешивается) временной стойкой.

балок, оно заключается в аккуратном вырезании дефектного участка и установкой

на гвоздях (болтах) новой древесины. Места усиления должны быть соответствующим образом антисептированы.

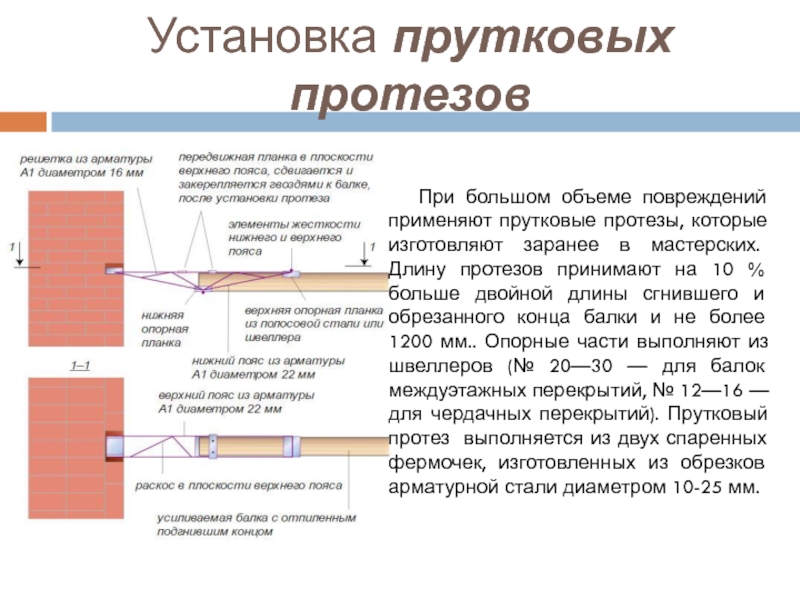

протезы, которые изготовляют заранее в мастерских. Длину протезов принимают на

10 % больше двойной длины сгнившего и обрезанного конца балки и не более 1200 мм.. Опорные части выполняют из швеллеров (№ 20—30 — для балок междуэтажных перекрытий, № 12—16 — для чердачных перекрытий). Прутковый протез выполняется из двух спаренных фермочек, изготовленных из обрезков арматурной стали диаметром 10-25 мм.

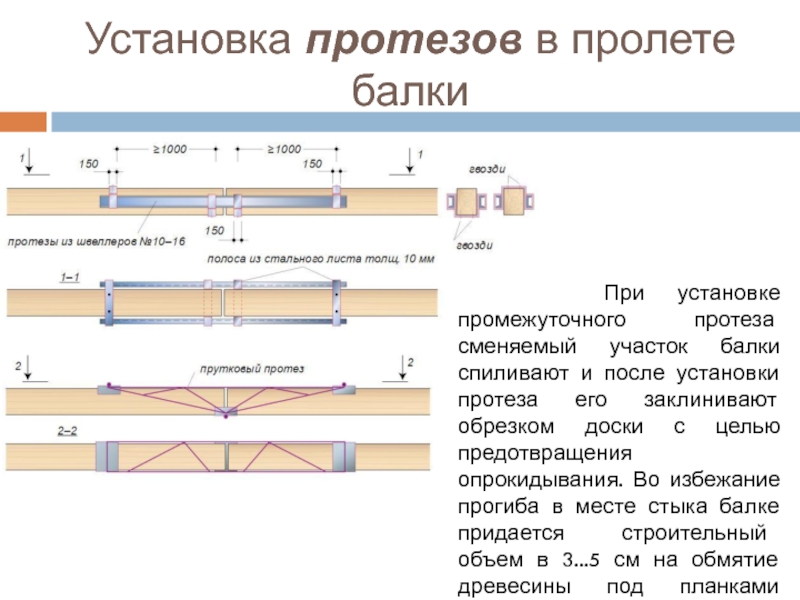

протеза  сменяемый участок балки спиливают и после установки протеза его

заклинивают обрезком доски с целью предотвращения опрокидывания. Во избежание прогиба в месте стыка балке придается строительный объем в 3...5 см на обмятие древесины под планками протеза.

шпренгельные фермы путем введения дополнительных стоек и металлических элементов ,

в балки составного сечения или полная замена путем установки рядом с поврежденной балкой новой.

Усиление проводится так, чтобы дополнительные элементы включились полностью в работу всей конструкции. Для этого конструкции вывешивают домкратом и после установки необходимых элементов вновь нагружают.

накладками расчетного сечения по всей длине или на части пролета.

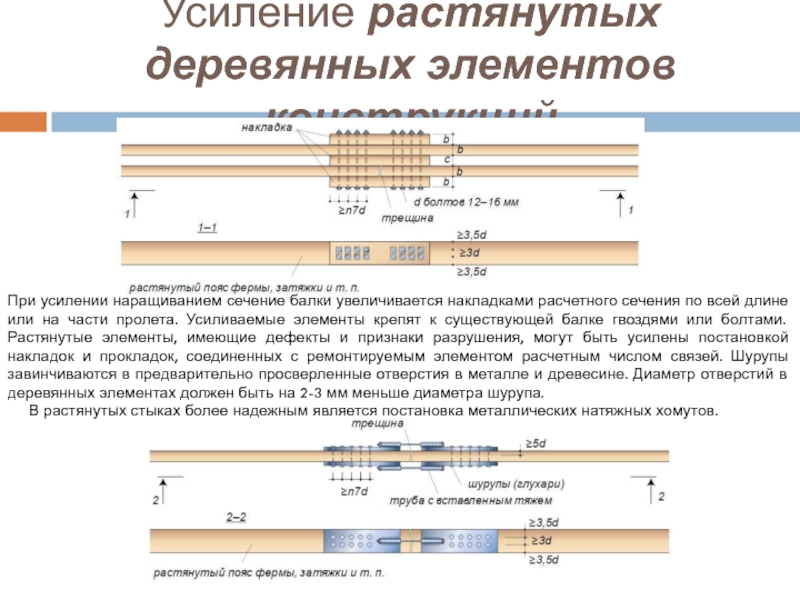

Усиливаемые элементы крепят к существующей балке гвоздями или болтами. Растянутые элементы, имеющие дефекты и признаки разрушения, могут быть усилены постановкой накладок и прокладок, соединенных с ремонтируемым элементом расчетным числом связей. Шурупы завинчиваются в предварительно просверленные отверстия в металле и древесине. Диаметр отверстий в деревянных элементах должен быть на 2-3 мм меньше диаметра шурупа.
В растянутых стыках более надежным является постановка металлических натяжных хомутов.

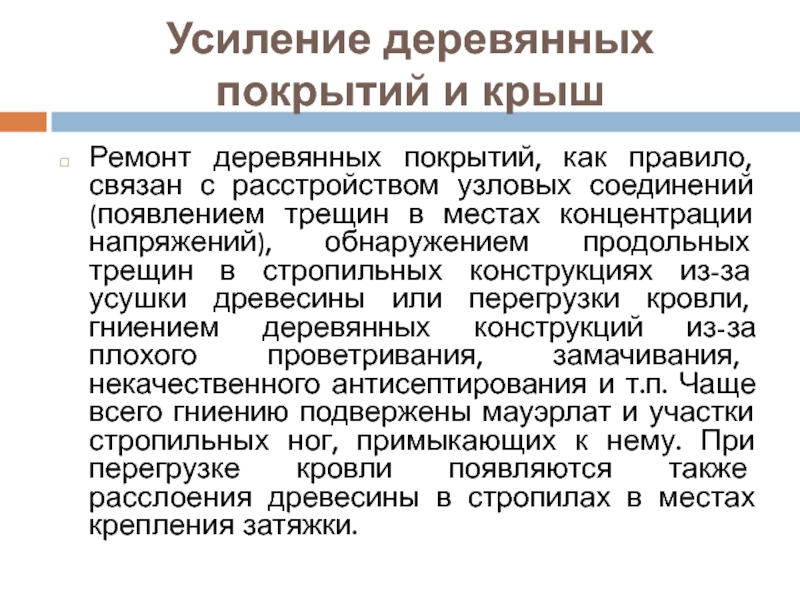

с расстройством узловых соединений (появлением трещин в местах концентрации напряжений),

обнаружением продольных трещин в стропильных конструкциях из-за усушки древесины или перегрузки кровли, гниением деревянных конструкций из-за плохого проветривания, замачивания, некачественного антисептирования и т.п. Чаще всего гниению подвержены мауэрлат и участки стропильных ног, примыкающих к нему. При перегрузке кровли появляются также расслоения древесины в стропилах в местах крепления затяжки.

болтах.

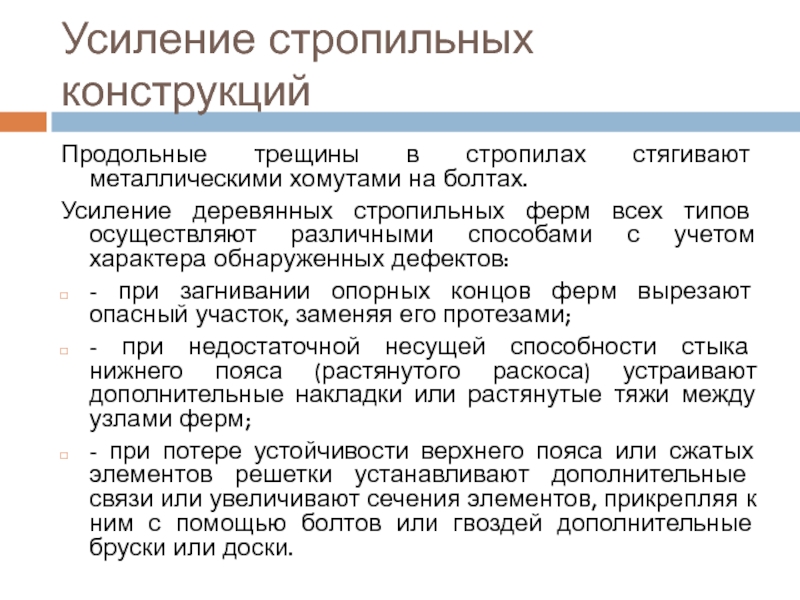

Усиление деревянных стропильных ферм всех типов осуществляют различными способами

с учетом характера обнаруженных дефектов:
- при загнивании опорных концов ферм вырезают опасный участок, заменяя его протезами;
- при недостаточной несущей способности стыка нижнего пояса (растянутого раскоса) устраивают дополнительные накладки или растянутые тяжи между узлами ферм;
- при потере устойчивости верхнего пояса или сжатых элементов решетки устанавливают дополнительные связи или увеличивают сечения элементов, прикрепляя к ним с помощью болтов или гвоздей дополнительные бруски или доски.

случае гниения концевой части стропильной ноги, операние на мауэрлат становится

ненадежным, то к нижнему концу стропильной ноги можно прикрепить дополнительные подкосы, которые упирают в ту же мауэрлатную балку или в дополнительный лежень. Рекомендуется раздвигать нижние концы дополнительных подкосов — они обеспечивают лучшую устойчивость стропила.

А подкосы, опертые на дополнительный лежень, частично могут уменьшить прогиб стропила в пролете между подстропильной ногой и мауэрлатом. Дополнительные подкосы крепят гвоздевым боем с опиранием в прибоины на стропиле.

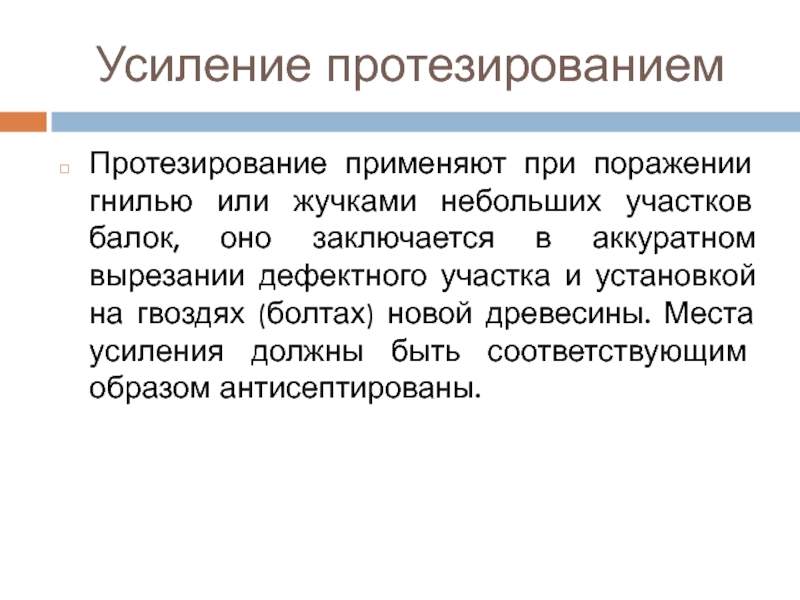

при незначительных повреждениях гнилью осуществляют протезированием или наращиванием.

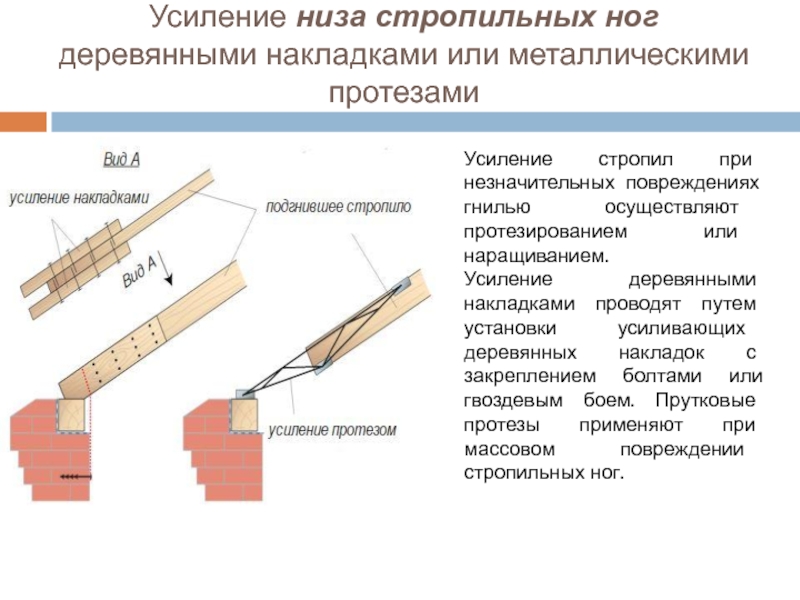

Усиление деревянными

накладками проводят путем установки усиливающих деревянных накладок с закреплением болтами или гвоздевым боем. Прутковые протезы применяют при массовом повреждении стропильных ног.

соединяют с существующими стойками и подкосами. При наличии средней стены

увеличение несущей способности стропил можно добиться установкой дополнительных подкосов, а в случае ее отсутствия – второй по высоте затяжкой или шпренгелем.

Усиление деревянных стропил
1- Усиливаемые стропила 2- новые стропила 3- подкос 4- шпренгель

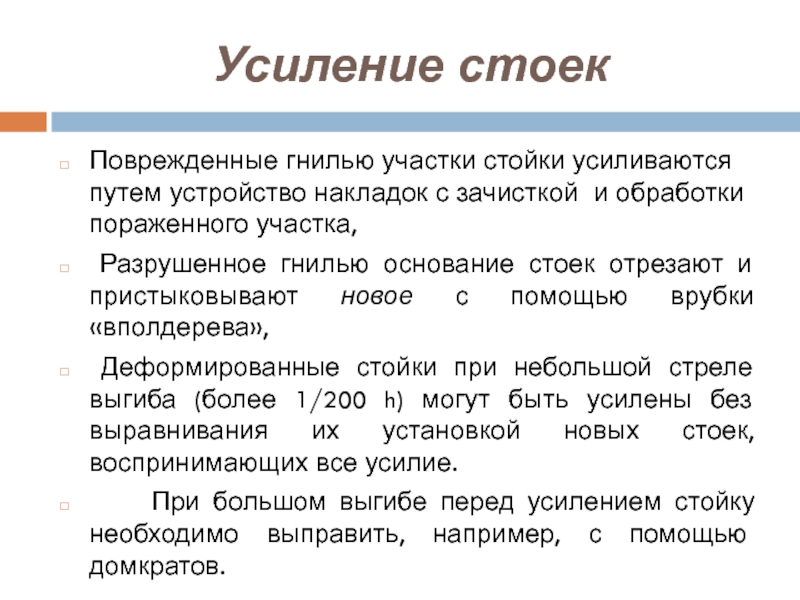

зачисткой и обработки пораженного участка,

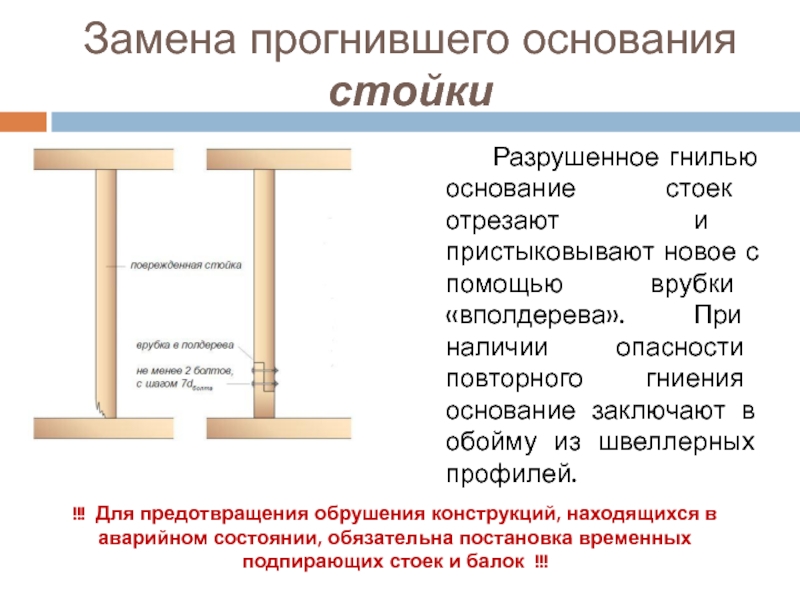

Разрушенное гнилью основание стоек отрезают

и пристыковывают новое с помощью врубки «вполдерева»,

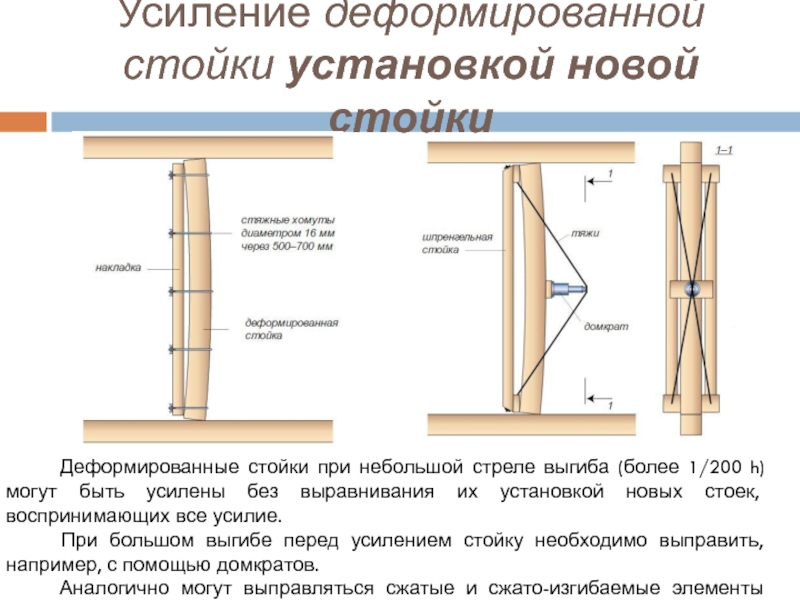

Деформированные стойки при небольшой стреле выгиба (более 1/200 h) могут быть усилены без выравнивания их установкой новых стоек, воспринимающих все усилие.
При большом выгибе перед усилением стойку необходимо выправить, например, с помощью домкратов.

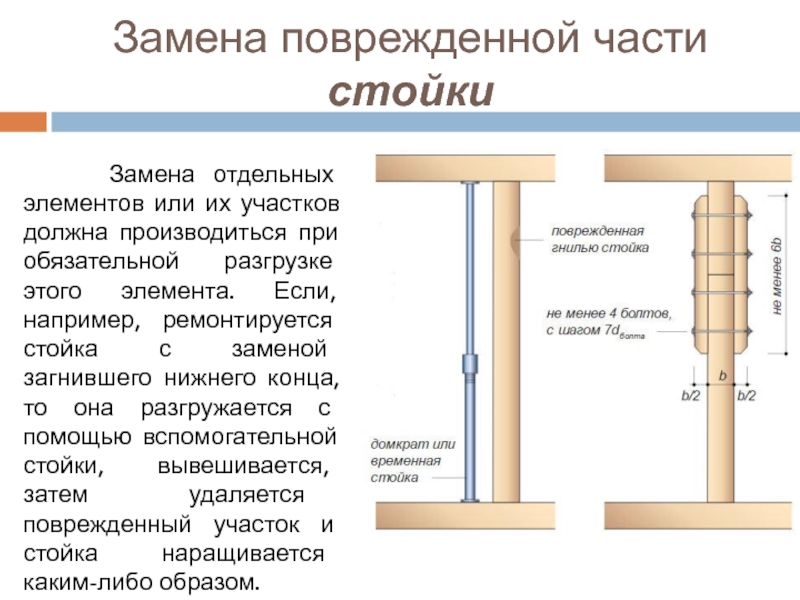

их участков должна производиться при обязательной разгрузке этого элемента. Если,

например, ремонтируется стойка с заменой загнившего нижнего конца, то она разгружается с помощью вспомогательной стойки, вывешивается, затем удаляется поврежденный участок и стойка наращивается каким-либо образом.

отрезают и пристыковывают новое с помощью врубки «вполдерева». При наличии

опасности повторного гниения основание заключают в обойму из швеллерных профилей.

!!! Для предотвращения обрушения конструкций, находящихся в аварийном состоянии, обязательна постановка временных подпирающих стоек и балок !!!

при небольшой стреле выгиба (более 1/200 h) могут быть усилены

без выравнивания их установкой новых стоек, воспринимающих все усилие.
При большом выгибе перед усилением стойку необходимо выправить, например, с помощью домкратов.
Аналогично могут выправляться сжатые и сжато-изгибаемые элементы стержневых конструкций.
