Усилители в радиоприемных устройствах

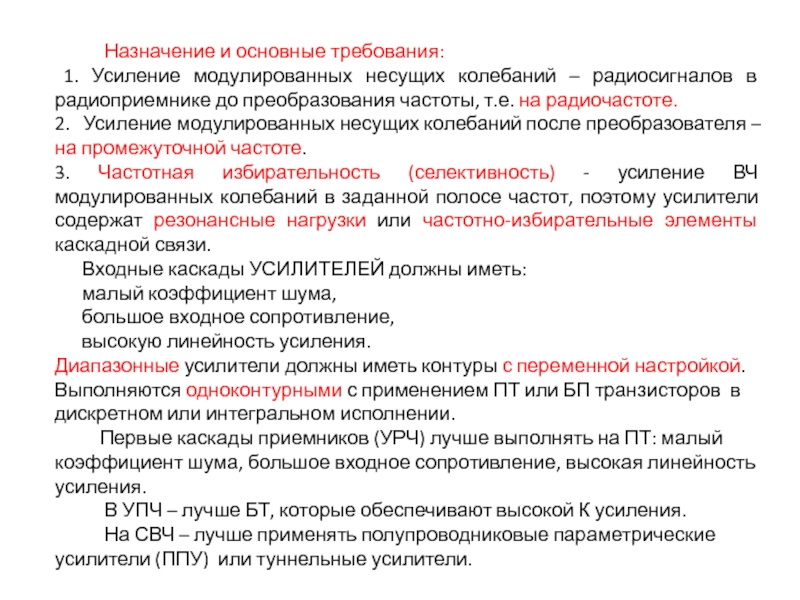

1. Усиление модулированных несущих колебаний – радиосигналов в радиоприемнике до

преобразования частоты, т.е. на радиочастоте.
2. Усиление модулированных несущих колебаний после преобразователя – на промежуточной частоте.
3. Частотная избирательность (селективность) - усиление ВЧ модулированных колебаний в заданной полосе частот, поэтому усилители содержат резонансные нагрузки или частотно-избирательные элементы каскадной связи.
Входные каскады УСИЛИТЕЛЕЙ должны иметь:
малый коэффициент шума,
большое входное сопротивление,
высокую линейность усиления.
Диапазонные усилители должны иметь контуры с переменной настройкой. Выполняются одноконтурными с применением ПТ или БП транзисторов в дискретном или интегральном исполнении.
Первые каскады приемников (УРЧ) лучше выполнять на ПТ: малый коэффициент шума, большое входное сопротивление, высокая линейность усиления.
В УПЧ – лучше БТ, которые обеспечивают высокой К усиления.
На СВЧ – лучше применять полупроводниковые параметрические усилители (ППУ) или туннельные усилители.

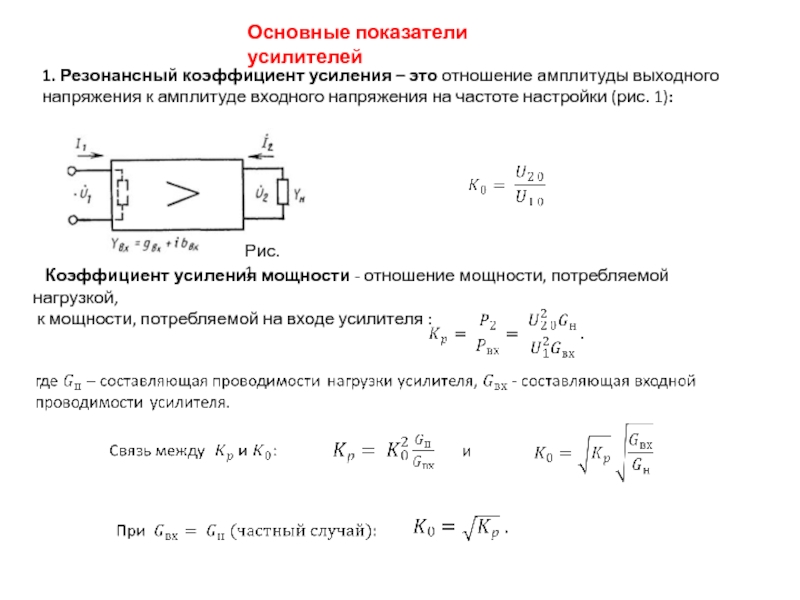

выходного напряжения к амплитуде входного напряжения на частоте настройки (рис.

1):



Коэффициент усиления мощности - отношение мощности, потребляемой нагрузкой,
к мощности, потребляемой на входе усилителя :

Рис. 1

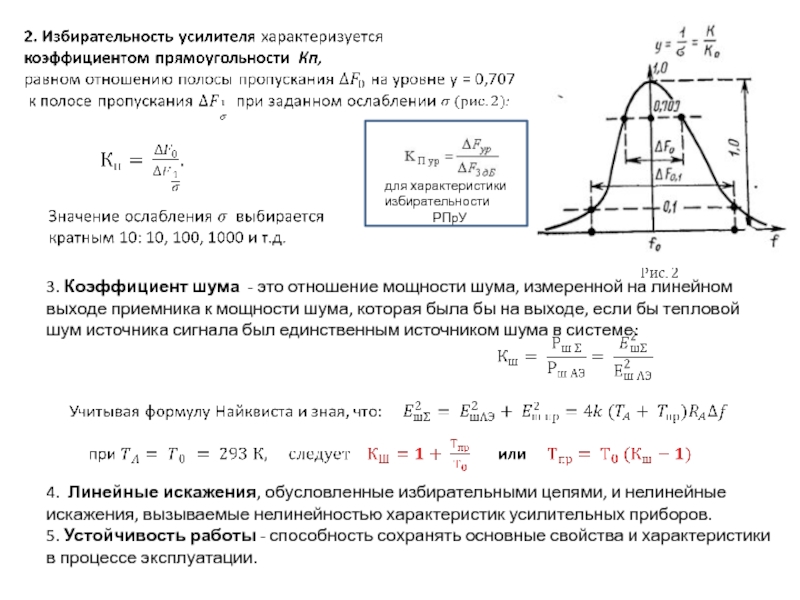

линейном выходе приемника к мощности шума, которая была бы на

выходе, если бы тепловой шум источника сигнала был единственным источником шума в системе:









4. Линейные искажения, обусловленные избирательными цепями, и нелинейные искажения, вызываемые нелинейностью характеристик усилительных приборов.
5. Устойчивость работы - способность сохранять основные свойства и характеристики в процессе эксплуатации.

для характеристики
избирательности
РПрУ

в заданной полосе частот.

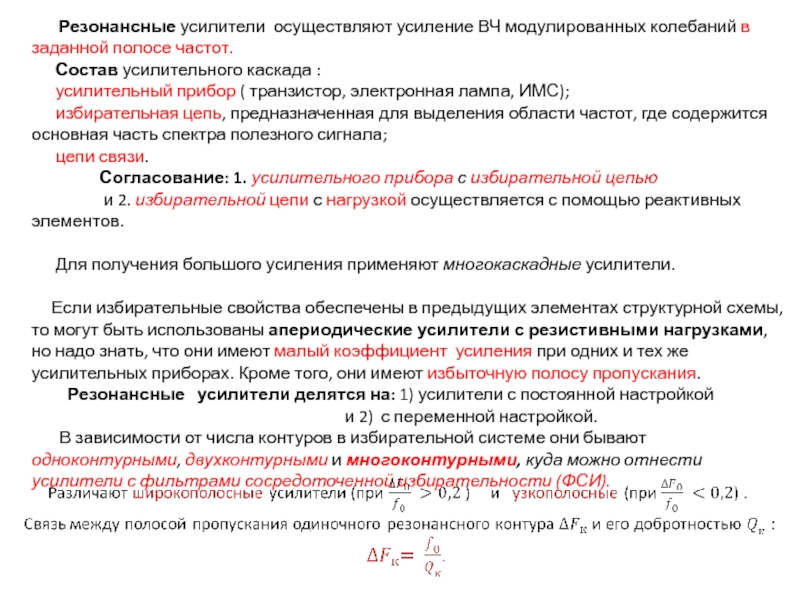

Состав усилительного каскада

:
усилительный прибор ( транзистор, электронная лампа, ИМС);
избирательная цепь, предназначенная для выделения области частот, где содержится основная часть спектра полезного сигнала;
цепи связи.
Согласование: 1. усилительного прибора с избирательной цепью
и 2. избирательной цепи с нагрузкой осуществляется с помощью реактивных элементов.

Для получения большого усиления применяют многокаскадные усилители.

Если избирательные свойства обеспечены в предыдущих элементах структурной схемы, то могут быть использованы апериодические усилители с резистивными нагрузками, но надо знать, что они имеют малый коэффициент усиления при одних и тех же усилительных приборах. Кроме того, они имеют избыточную полосу пропускания.
Резонансные усилители делятся на: 1) усилители с постоянной настройкой
и 2) с переменной настройкой.
В зависимости от числа контуров в избирательной системе они бывают одноконтурными, двухконтурными и многоконтурными, куда можно отнести усилители с фильтрами сосредоточенной избирательности (ФСИ).



следующих основных узлов: усилительного прибора (УП), избирательного фильтра и цепей

связи (1, 2) избирательного фильтра с усилительным прибором (УП)и нагрузкой каскада Yн (рис.3):

Рис.3

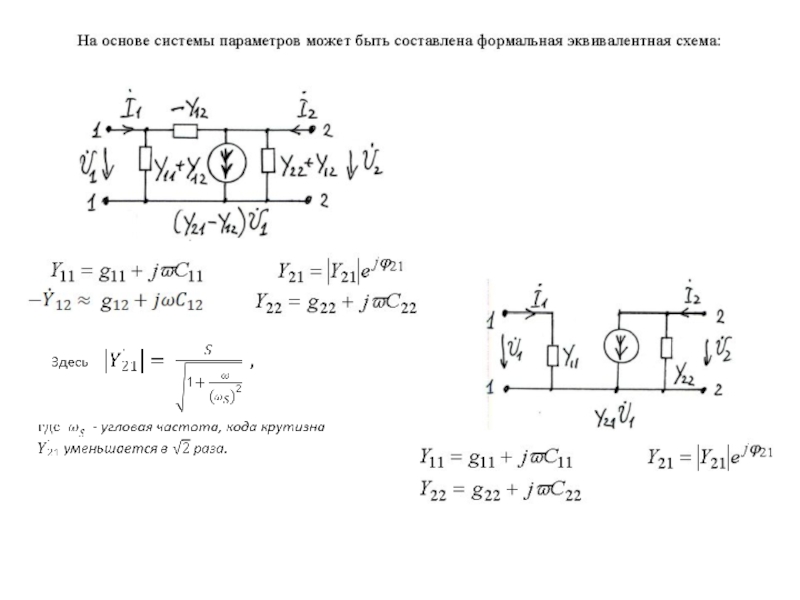

Усилительный прибор - линейный активный четырехполюсник (рис. 4):

Рис.4

Y11=I1/U1 - входная проводимость транзистора, при U2 = 0

Y22=I2/U2 - выходная проводимость транзистора, при U1 = 0

Y21=I2/U1 - проводимость прямой передачи, при U2 = 0

Y12=I1/U2- проводимость обратной связи, при U1 = 0

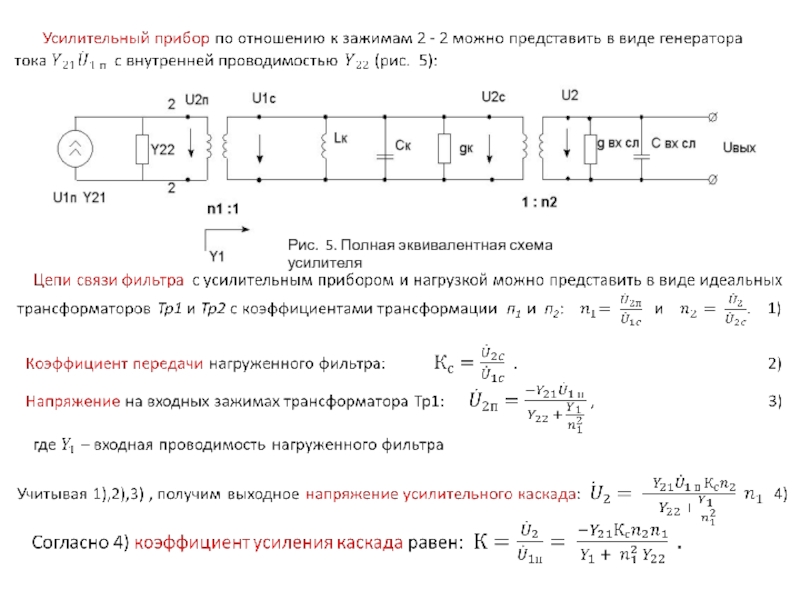

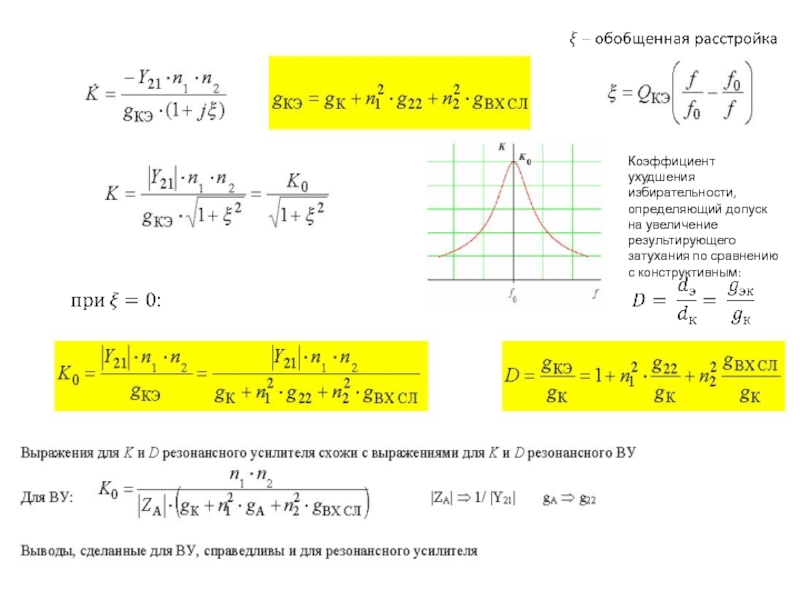

сравнению с конструктивным:

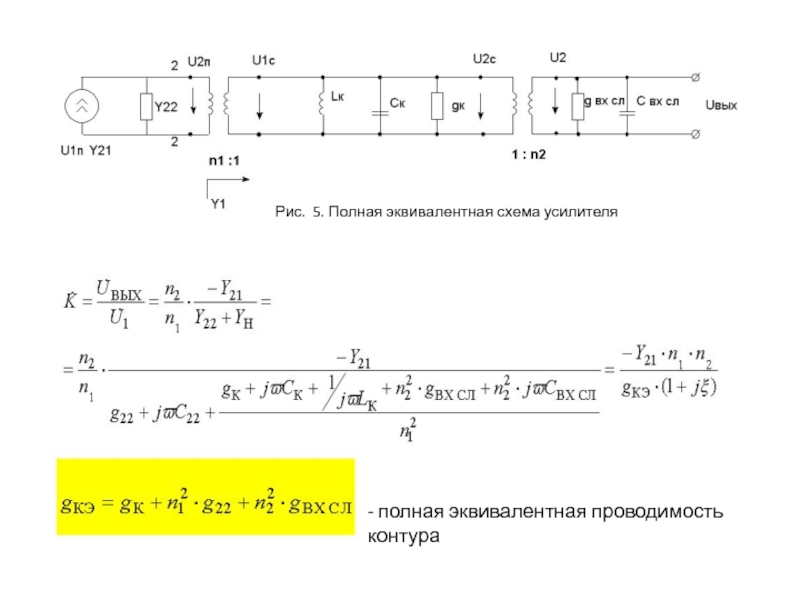

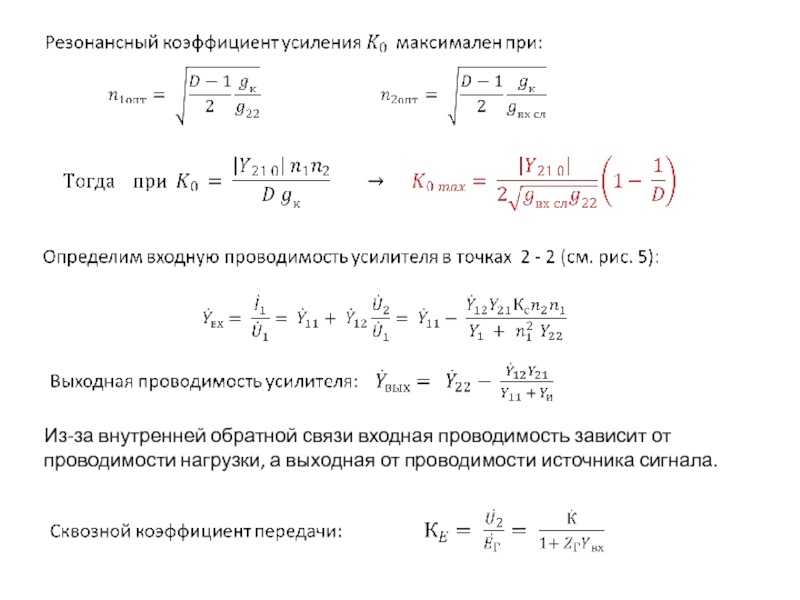

а выходная от проводимости источника сигнала.
