Условности и упрощения на чертежах. Точность изготовления детали. Обозначение соединений и зубчатых передач.

изготовления детали.
3. Обозначение соединений и зубчатых передач.

один раз с указанием количества таких элементов. Одинаковые элементы, расположенные

в разных частях детали, рассматривают как один элемент, если между ними нет промежутка или они соединены тонкими сплошными линиями. В противном случае указывают полное количество элементов.

(две и более) групп близких по размерам отверстий, то рекомендуется

отмечать одинаковые отверстия условными знаками.

Если одинаковые элементы детали равномерно расположены по окружности и начало отсчета углов между ними может быть произвольным, то при нанесении размеров этих элементов указывают только их количество.

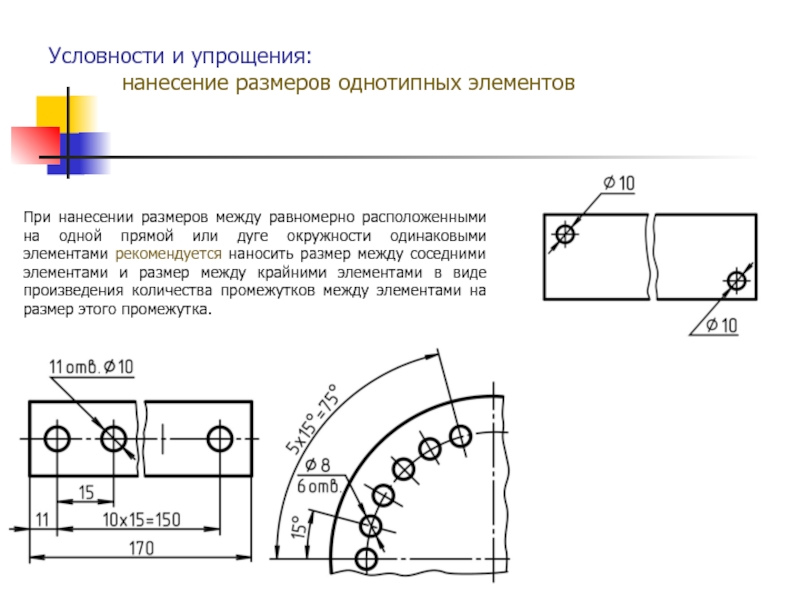

расположенными на одной прямой или дуге окружности одинаковыми элементами рекомендуется

наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер этого промежутка.

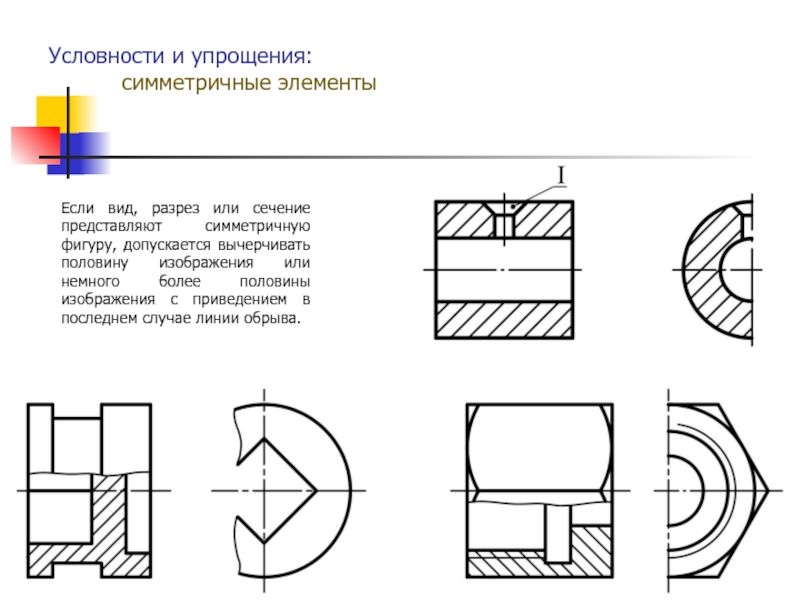

фигуру, допускается вычерчивать половину изображения или немного более половины изображения

с приведением в последнем случае линии обрыва.

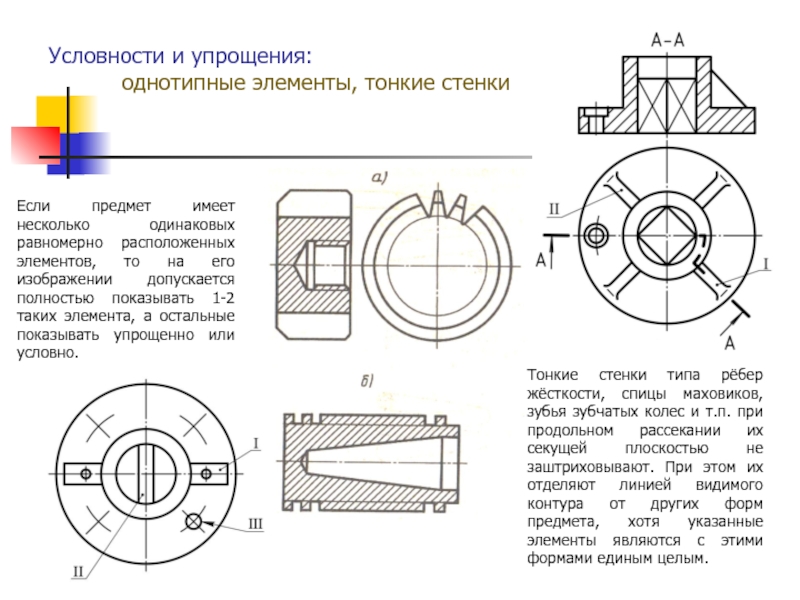

равномерно расположенных элементов, то на его изображении допускается полностью показывать

1-2 таких элемента, а остальные показывать упрощенно или условно.

Тонкие стенки типа рёбер жёсткости, спицы маховиков, зубья зубчатых колес и т.п. при продольном рассекании их секущей плоскостью не заштриховывают. При этом их отделяют линией видимого контура от других форм предмета, хотя указанные элементы являются с этими формами единым целым.

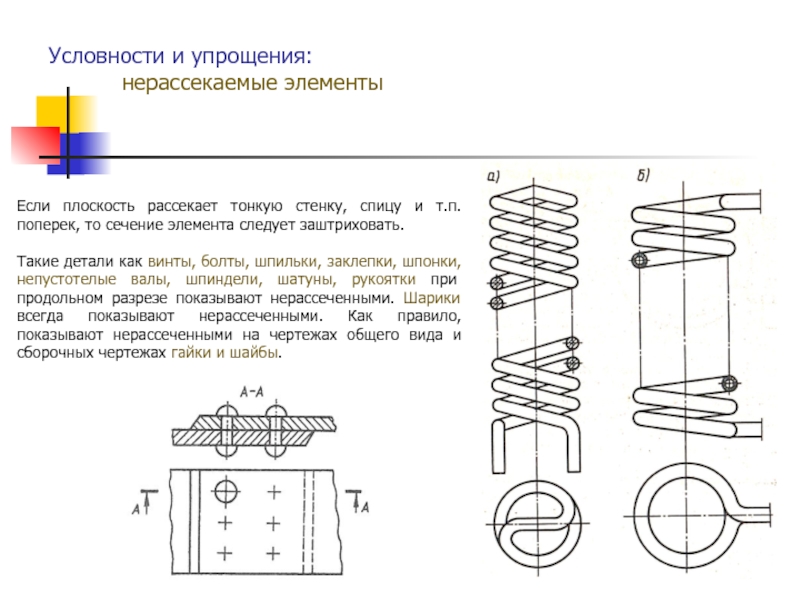

т.п. поперек, то сечение элемента следует заштриховать.

Такие детали как винты,

болты, шпильки, заклепки, шпонки, непустотелые валы, шпиндели, шатуны, рукоятки при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показывают нерассеченными на чертежах общего вида и сборочных чертежах гайки и шайбы.

все, что расположено за секущей плоскостью, если это не требуется

для понимания конструкции предмета.

Предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат и т.п.), допускается изображать с разрывами.

изображать проекции линий пересечения (перехода) поверхностей, если не требуется точного

их построения.

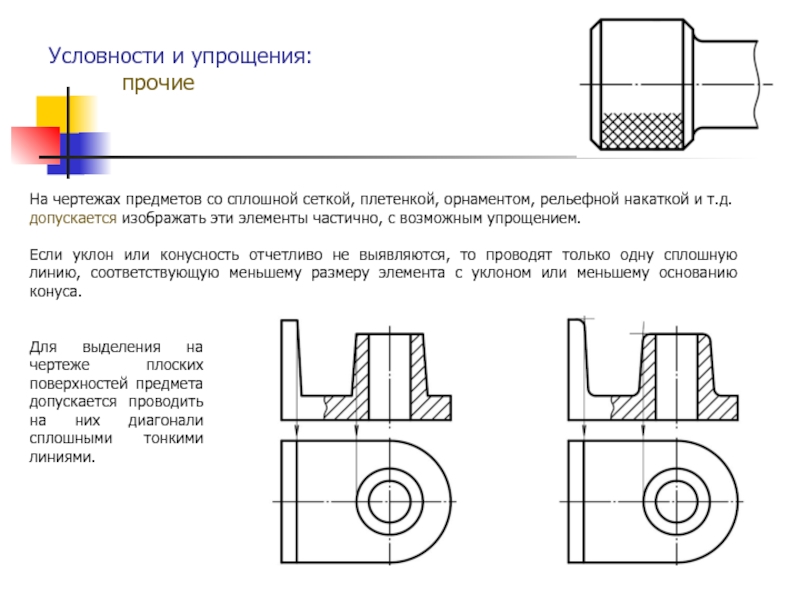

рельефной накаткой и т.д. допускается изображать эти элементы частично, с

возможным упрощением.

Если уклон или конусность отчетливо не выявляются, то проводят только одну сплошную линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса.

Для выделения на чертеже плоских поверхностей предмета допускается проводить на них диагонали сплошными тонкими линиями.

чертеже от 2 до 4 мм, рекомендуется штриховать полностью только

в концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах.

Когда для двух разрезов используют одну и ту же секущую плоскость, то стрелки, указывающие направление взгляда, наносят на одной линии.

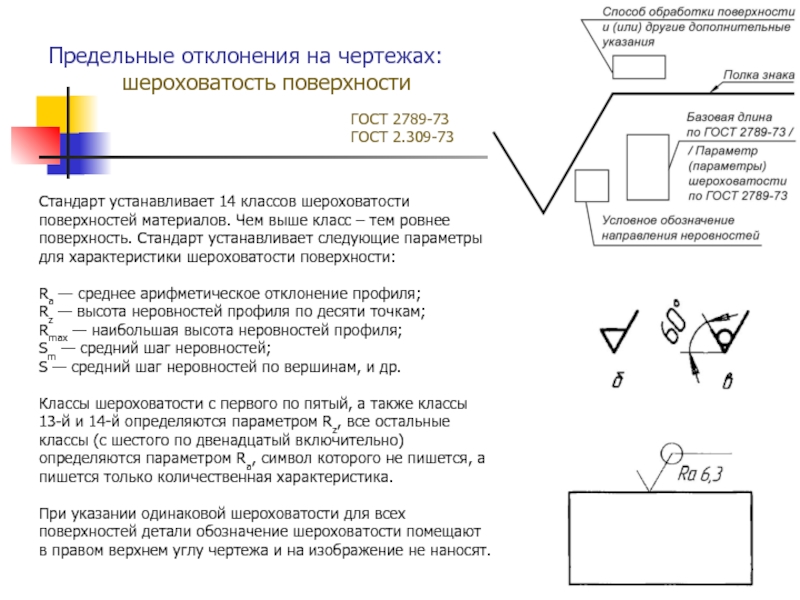

шероховатости поверхностей материалов. Чем выше класс – тем ровнее поверхность.

Стандарт устанавливает следующие параметры для характеристики шероховатости поверхности:

Ra — среднее арифметическое отклонение профиля;
Rz — высота неровностей профиля по десяти точкам;
Rmax — наибольшая высота неровностей профиля;
Sm — средний шаг неровностей;
S — средний шаг неровностей по вершинам, и др.

Классы шероховатости с первого по пятый, а также классы 13-й и 14-й определяются параметром Rz, все остальные классы (с шестого по двенадцатый включительно) определяются параметром Ra, символ которого не пишется, а пишется только количественная характеристика.

При указании одинаковой шероховатости для всех поверхностей детали обозначение шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят.

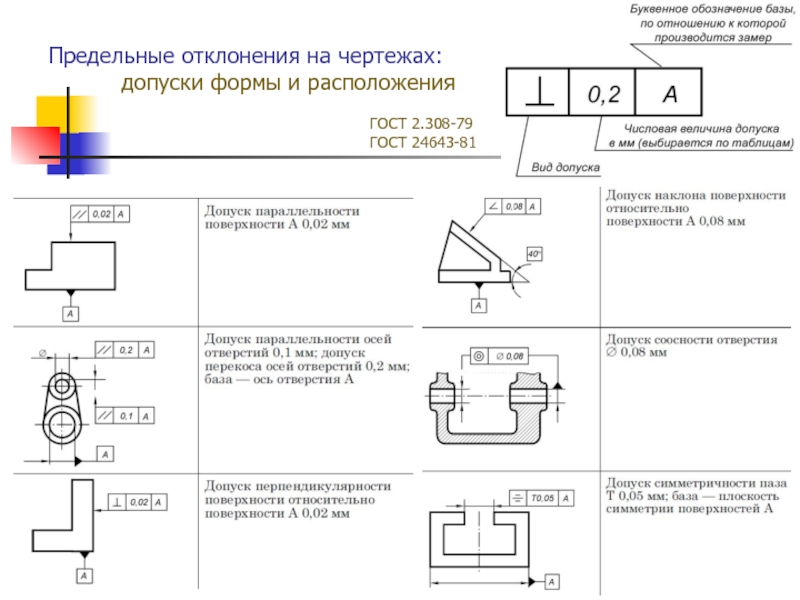

допускаемое отклонение формы элемента или детали от формы номинальной поверхности,

заданной чертежом.
Допуск расположения – отклонение реального расположения элемента (оси, плоскости, поверхности) от его номинального расположения.

ГОСТ 2.308-79
ГОСТ 24643-81

она изображается на стержне. Поэтому на разрезах резьбовых соединений резьба

на стержне показывается полностью, а в отверстии - только в той её части, которая не закрыта резьбой стержня.

При изображении резьбового соединения в разрезе стержень, не имеющий полостей и сверлений, не разрезают.

момента или для фиксации деталей в определенном угловом положении.

посредством нескольких выступов (шлицев), выполненных как одно целое с валом,

и соответствующих им пазов, прорезанных в отверстии ступицы.

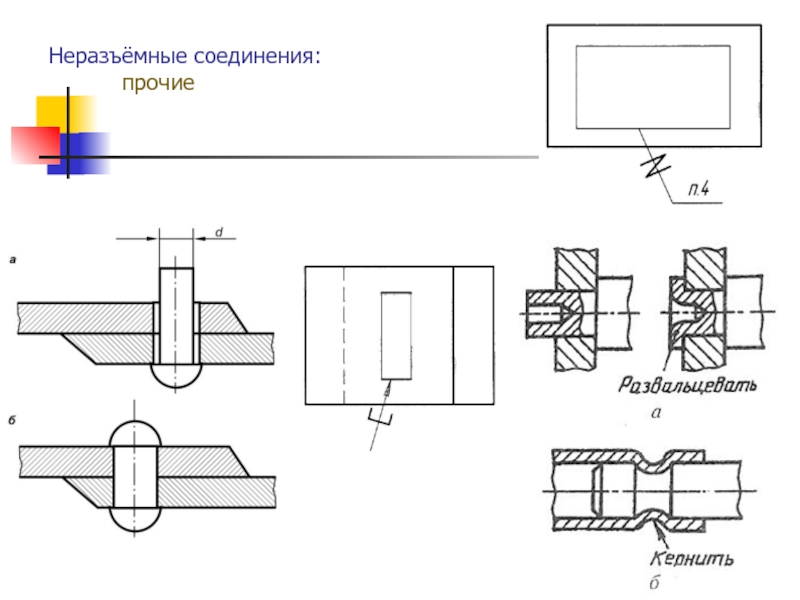

состоящих из металлов, пластмасс или других материалов, путем местного их

нагревания до расплавленного или пластического состояния.

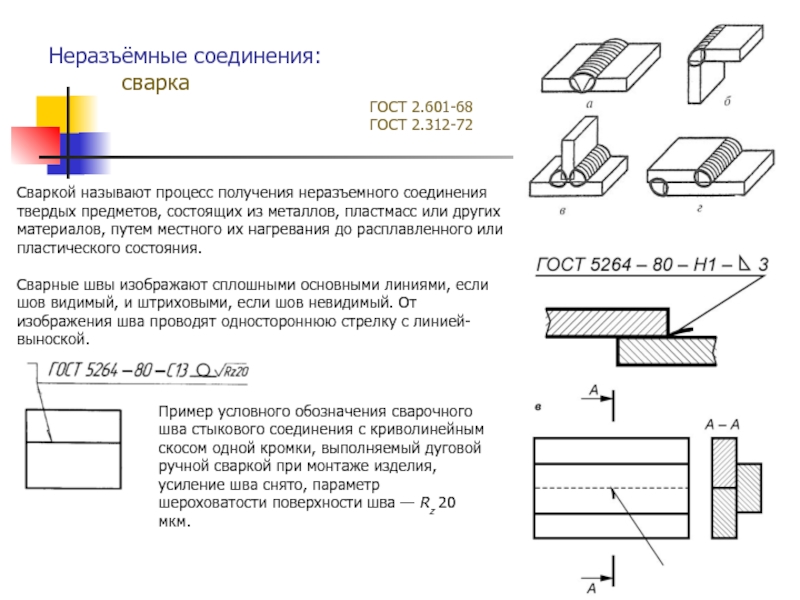

Сварные швы изображают сплошными основными линиями, если шов видимый, и штриховыми, если шов невидимый. От изображения шва проводят одностороннюю стрелку с линией-выноской.

ГОСТ 2.601-68
ГОСТ 2.312-72

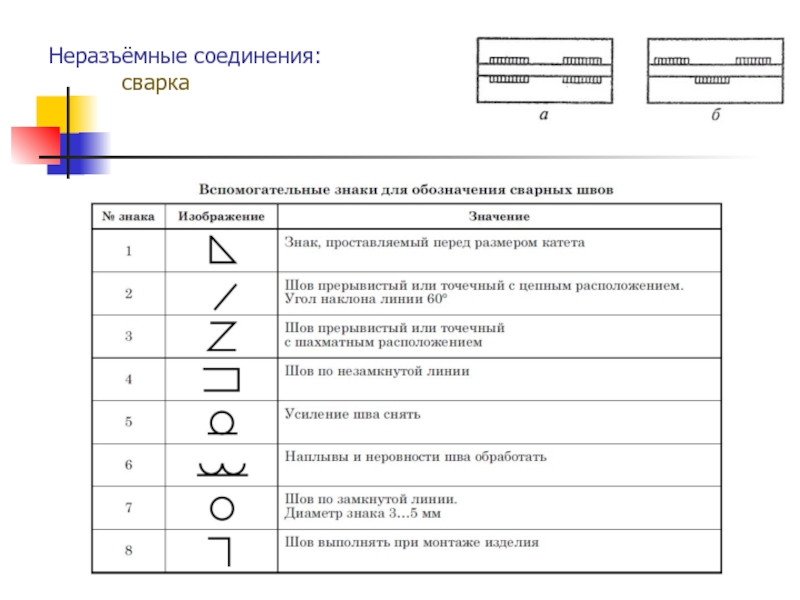

Пример условного обозначения сварочного шва стыкового соединения с криволинейным скосом одной кромки, выполняемый дуговой ручной сваркой при монтаже изделия, усиление шва снято, параметр шероховатости поверхности шва — Rz 20 мкм.

разрезах изображают сплошной линией толщиной 2s и сопровождают соответствующим обозначением.

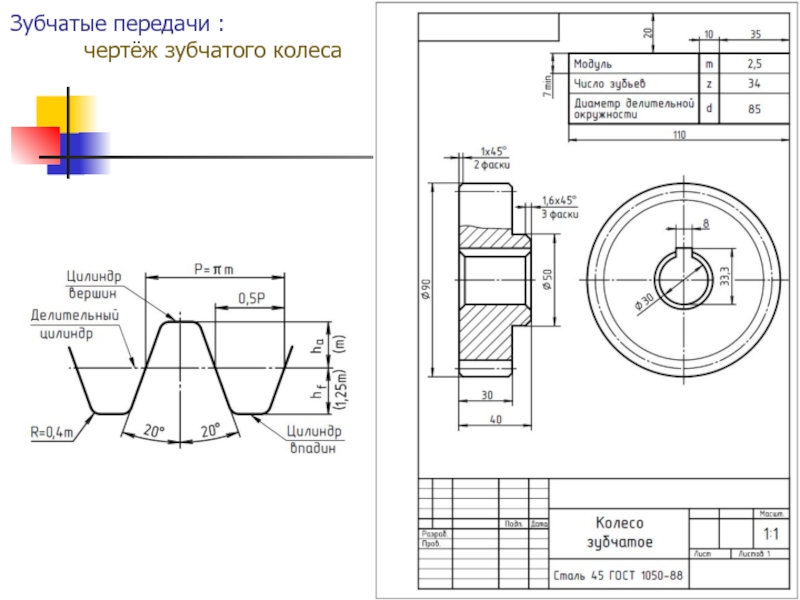

передач зацеплением, рабочими элементами которых являются зубья различного профиля.
