Условные изображения на строительных чертежах
Содержание
- 1. Условные изображения на строительных чертежах
- 2. Цель МКПознакомить ребят с понятием чертежНаучить создать свой чертеж

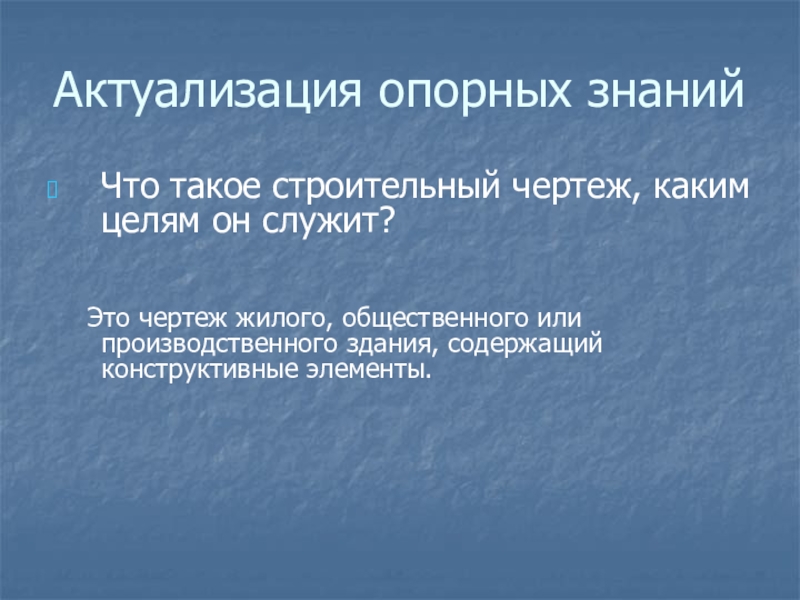

- 3. Актуализация опорных знанийЧто такое строительный чертеж, каким
- 4. Актуализация опорных знанийКак на строительном чертеже называют виды здания спереди, сверху, слева?фасадпланразрез
- 5. Актуализация опорных знанийНа каком изображении наносят высотные
- 6. Актуализация опорных знанийЧто принимают за нулевую отметку?
- 7. Конструктивные части зданияЛюбое здание имеет чётко выраженные конструктивные части: фундамент;стены;перекрытия;лестницы;крышаСодержание
- 8. Условные графические обозначения пандусов и лестниц
- 9. Условные обозначения санитарно-технических устройств(ГОСТ 2.786-70)Содержаниеплита
- 10. Графическое обозначение материалов в сеченияхСодержание
- 11. ПРИМЕРЫ ЧЕРТЕЖЕЙ
- 12. Слайд 12
- 13. Скачать презентанцию

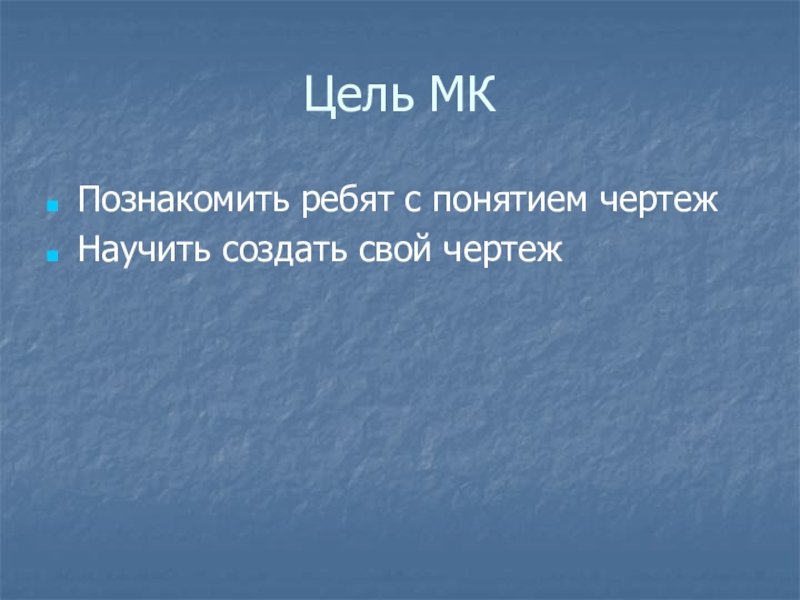

Цель МКПознакомить ребят с понятием чертежНаучить создать свой чертеж
Слайды и текст этой презентации
Слайд 4Актуализация опорных знаний
Как на строительном чертеже называют виды здания спереди,
сверху, слева?
фасад
план
разрез
Слайд 5Актуализация опорных знаний

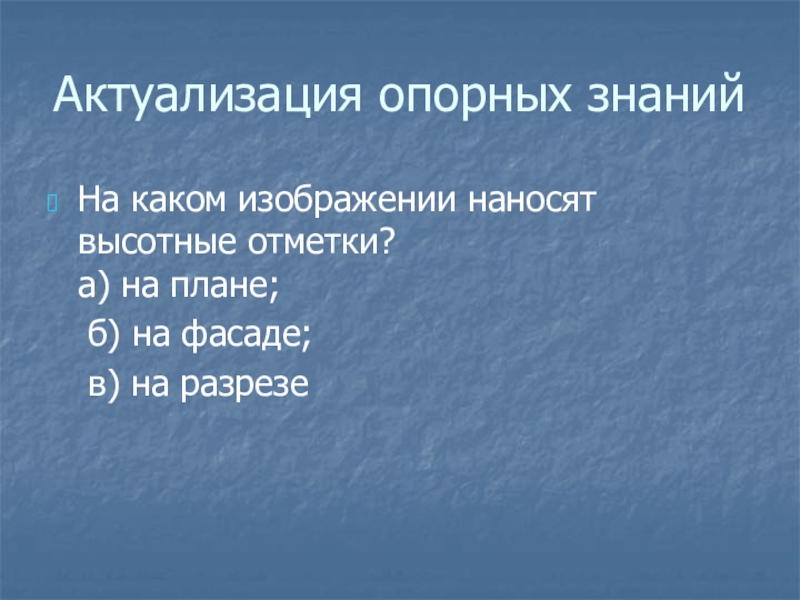

На каком изображении наносят высотные отметки?
а) на плане;
б) на фасаде;
в) на разрезе
Слайд 6Актуализация опорных знаний
Что принимают за нулевую отметку?
а) уровень пола первого
этажа;
б) уровень поверхности грунта;
в) уровень пола подвала
Слайд 7Конструктивные части здания
Любое здание имеет чётко выраженные конструктивные части:
фундамент;
стены;
перекрытия;
лестницы;
крыша
Содержание
