Устройства силовой электроники
Содержание
- 1. Устройства силовой электроники
- 2. Примеры устройств, которым требуется преобразование тока промышленной частотыЭлектрохимияЭлектротермические устройстваЭлектроприводТранспорт
- 3. Для работы ряда устройств необходимо:Изменить количество фаз.Изменить частоту тока или сделать его постоянным.Регулировать потребляемую мощность
- 4. Ранее использовались:Агрегат «двигатель-генератор».Традиционные вентили (ртутные, тиратроны).Магнитные усилители.
- 5. Схема магнитного усилителяПоследовательные обмотки с малым числом витковОбмотка управления с большим кол-вом витков
- 6. Ртутный вентиль (игнитрон)Момент возникновения разряда в ртутном
- 7. ТиратронТиратро́н — ионный газоразрядный многоэлектродный коммутатор тока,
- 8. Силовая электроника, основанная на базе монокристаллических полупроводниковых
- 9. Принцип работы преобразователя Основан на периодическом включении

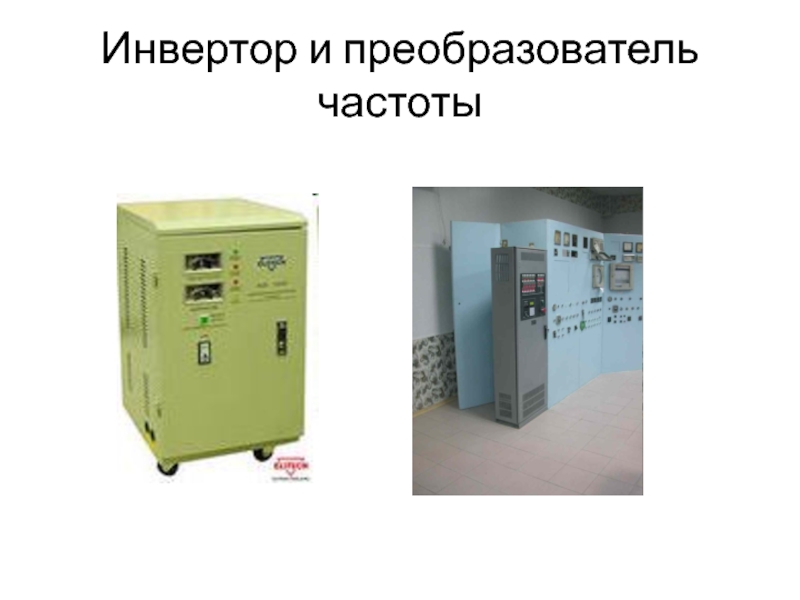

- 10. Инвертор и преобразователь частоты
- 11. Выпрямители
- 12. Регуляторы автоматическиеШкафы управления ШРД9201 (унифицированный вариант автоматического
- 13. Использование силовых полупроводниковых преобразователей дает следующие преимущества:Сокращение

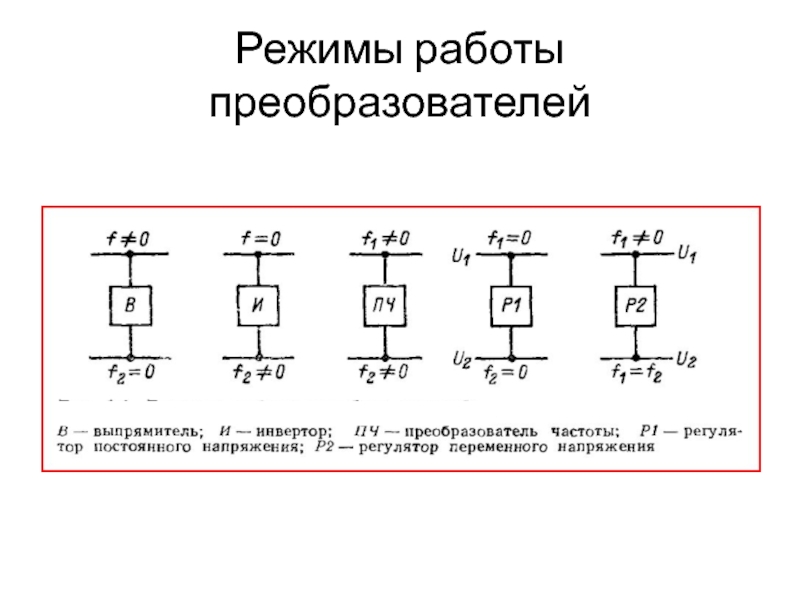

- 14. Режимы работы преобразователей
- 15. Недостатки ПППСтоимость превышает стоимость традиционных устройств.Генерируют высшие
- 16. Функциональная схема преобразователя 1 – коммутационная аппаратура:
- 17. Виды преобразователейU1 – коммутация напряжением питающей сети,
- 18. Скачать презентанцию
Примеры устройств, которым требуется преобразование тока промышленной частотыЭлектрохимияЭлектротермические устройстваЭлектроприводТранспорт
Слайды и текст этой презентации
Слайд 2Примеры устройств, которым требуется преобразование тока промышленной частоты
Электрохимия
Электротермические устройства
Электропривод
Транспорт

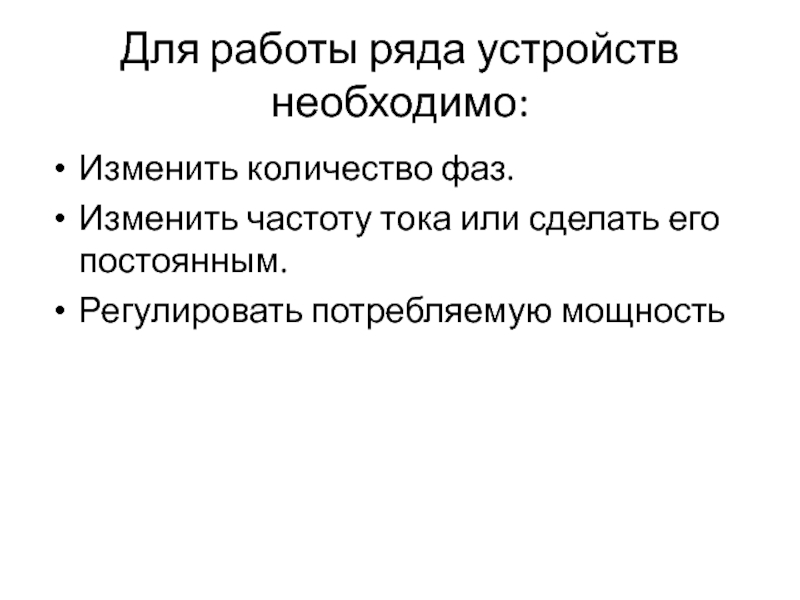

Слайд 3Для работы ряда устройств необходимо:
Изменить количество фаз.
Изменить частоту тока или
сделать его постоянным.

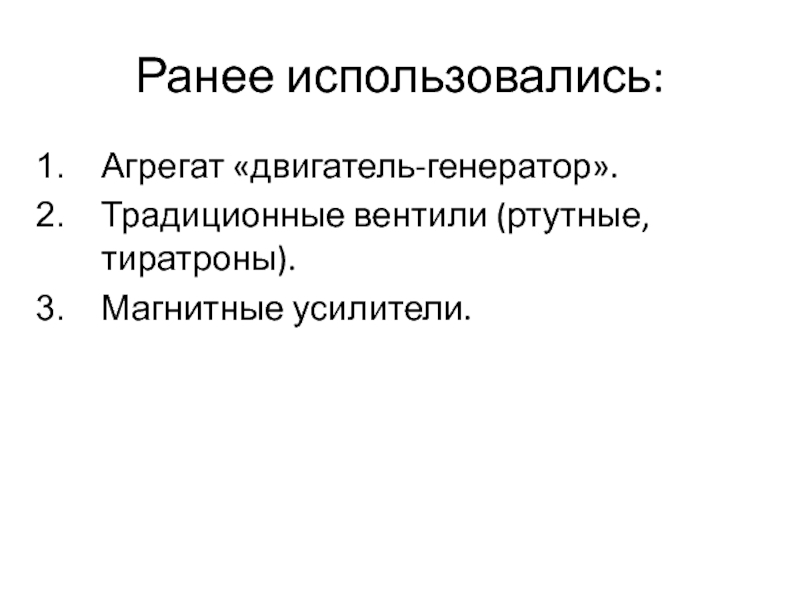

Слайд 4Ранее использовались:
Агрегат «двигатель-генератор».
Традиционные вентили (ртутные, тиратроны).
Магнитные усилители.

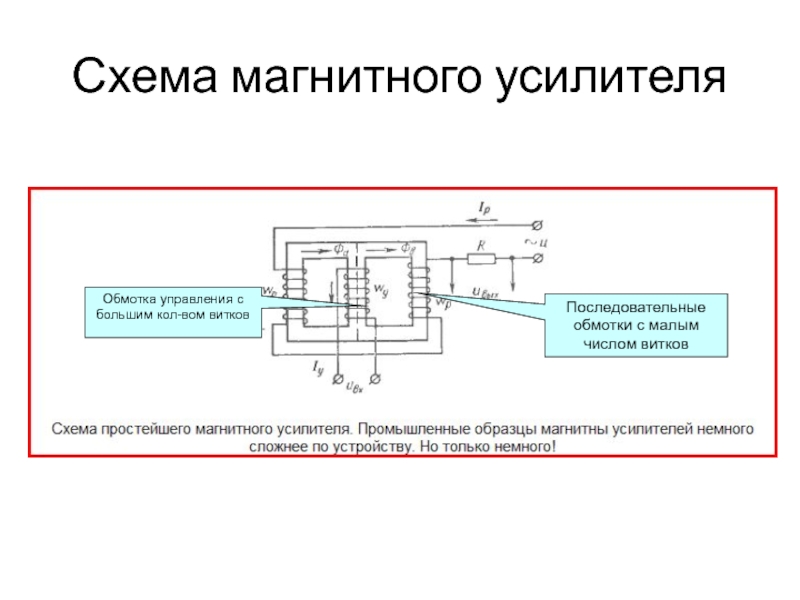

Слайд 5Схема магнитного усилителя
Последовательные обмотки с малым числом витков
Обмотка управления с
большим кол-вом витков

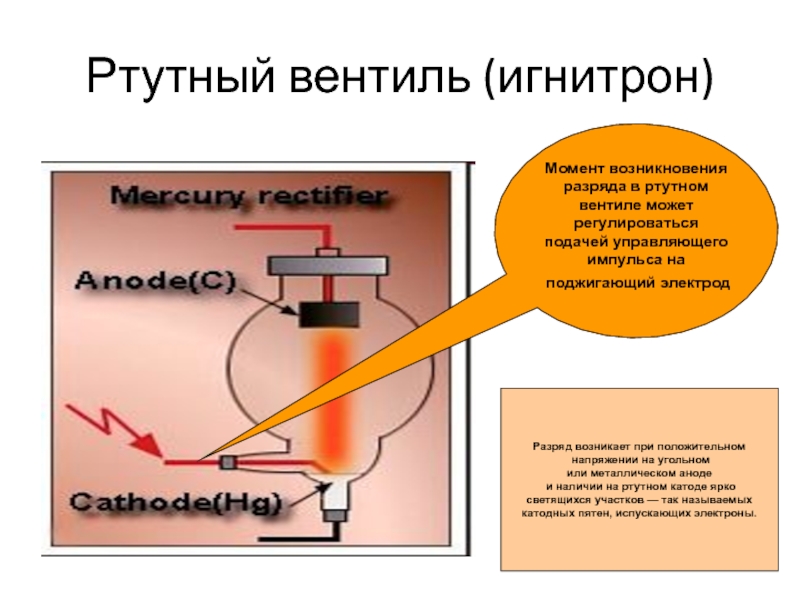

Слайд 6Ртутный вентиль (игнитрон)
Момент возникновения разряда в ртутном вентиле может регулироваться
подачей управляющего импульса на поджигающий электрод
Разряд возникает при положительном
напряжении на угольном или металлическом аноде
и наличии на ртутном катоде ярко
светящихся участков — так называемых
катодных пятен, испускающих электроны.

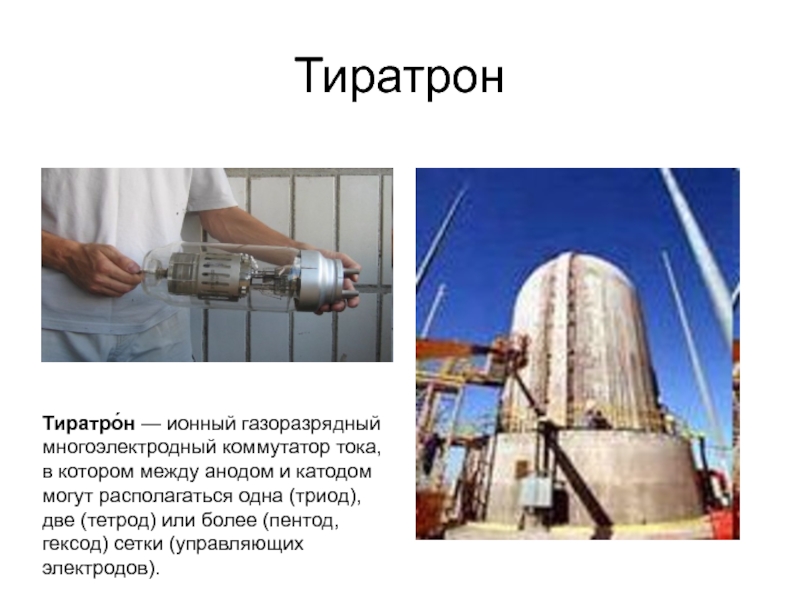

Слайд 7Тиратрон
Тиратро́н — ионный газоразрядный многоэлектродный коммутатор тока, в котором между
анодом и катодом могут располагаться одна (триод), две (тетрод) или
более (пентод, гексод) сетки (управляющих электродов).

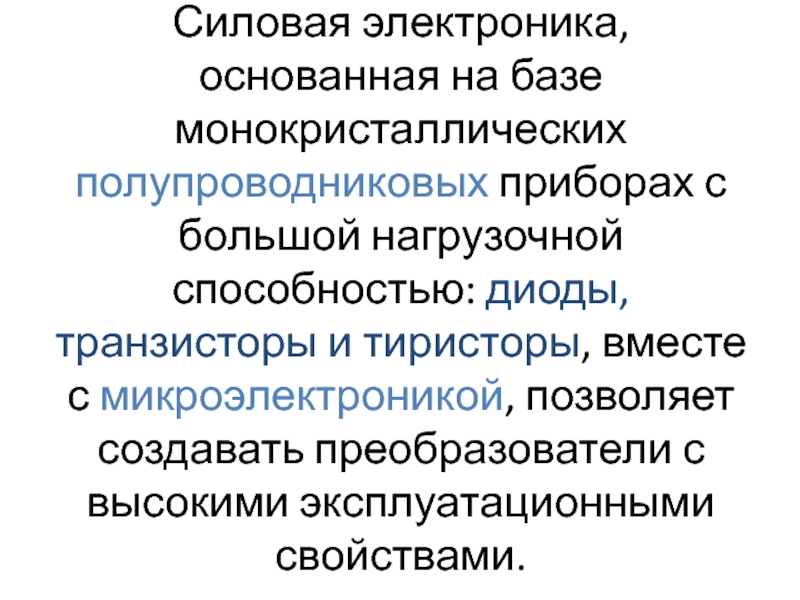

Слайд 8Силовая электроника, основанная на базе монокристаллических полупроводниковых приборах с большой
нагрузочной способностью: диоды, транзисторы и тиристоры, вместе с микроэлектроникой, позволяет
создавать преобразователи с высокими эксплуатационными свойствами.

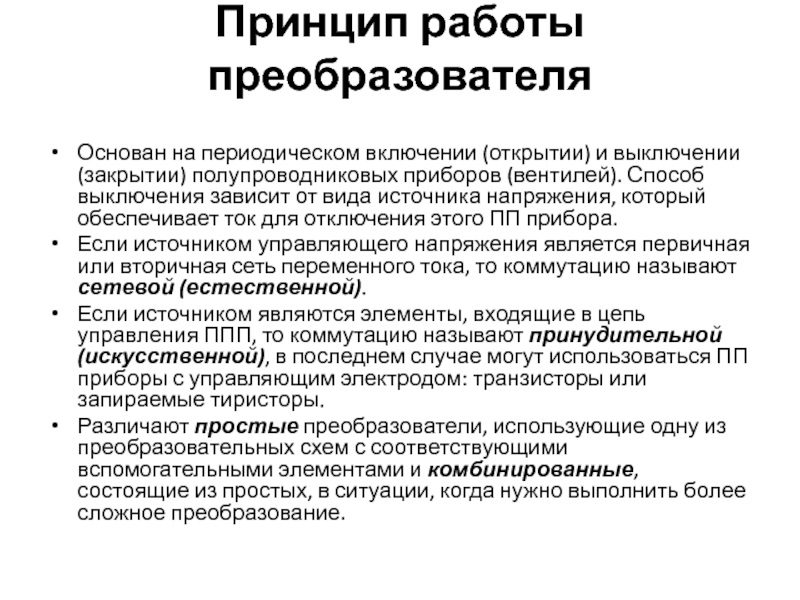

Слайд 9Принцип работы преобразователя
Основан на периодическом включении (открытии) и выключении (закрытии)
полупроводниковых приборов (вентилей). Способ выключения зависит от вида источника напряжения,
который обеспечивает ток для отключения этого ПП прибора.Если источником управляющего напряжения является первичная или вторичная сеть переменного тока, то коммутацию называют сетевой (естественной).
Если источником являются элементы, входящие в цепь управления ППП, то коммутацию называют принудительной (искусственной), в последнем случае могут использоваться ПП приборы с управляющим электродом: транзисторы или запираемые тиристоры.
Различают простые преобразователи, использующие одну из преобразовательных схем с соответствующими вспомогательными элементами и комбинированные, состоящие из простых, в ситуации, когда нужно выполнить более сложное преобразование.

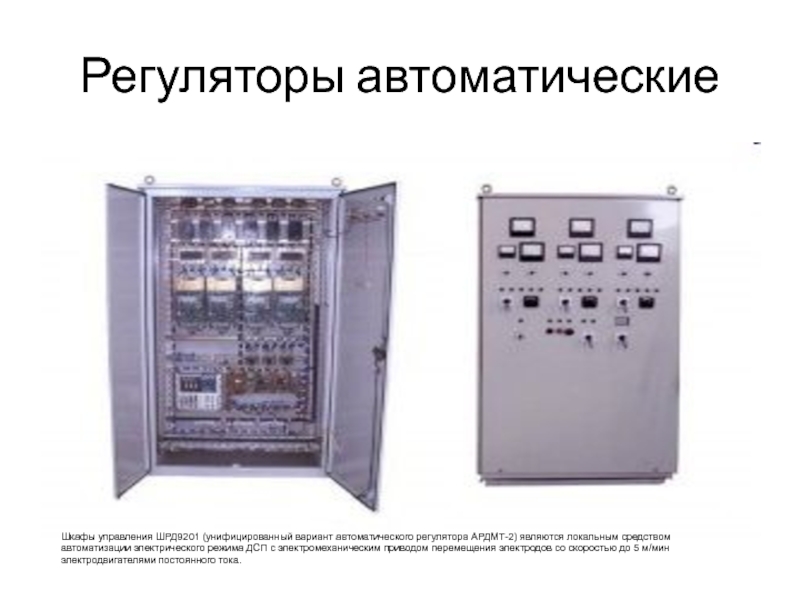

Слайд 12Регуляторы автоматические
Шкафы управления ШРД9201 (унифицированный вариант автоматического регулятора АРДМТ-2) являются
локальным средством автоматизации электрического режима ДСП с электромеханическим приводом перемещения
электродов со скоростью до 5 м/мин электродвигателями постоянного тока.

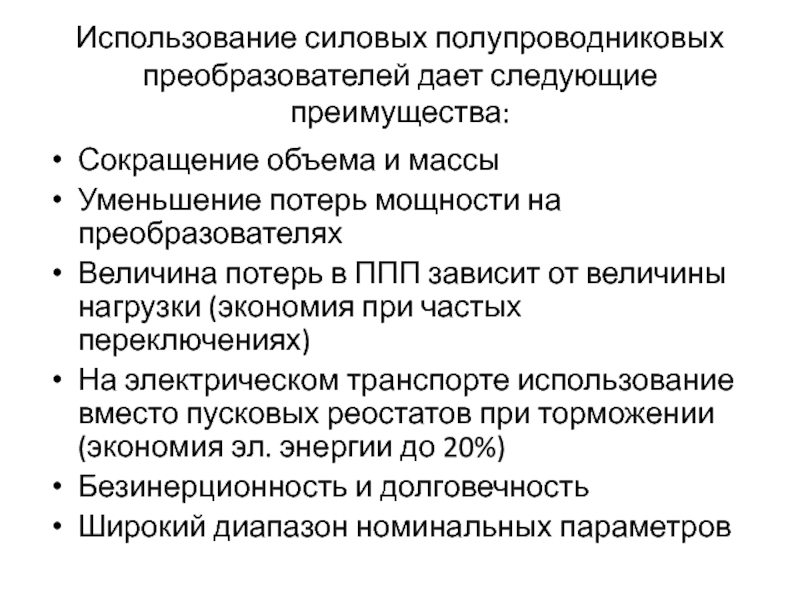

Слайд 13Использование силовых полупроводниковых преобразователей дает следующие преимущества:
Сокращение объема и массы
Уменьшение потерь мощности на преобразователях
Величина потерь в ППП зависит
от величины нагрузки (экономия при частых переключениях)На электрическом транспорте использование вместо пусковых реостатов при торможении (экономия эл. энергии до 20%)
Безинерционность и долговечность
Широкий диапазон номинальных параметров

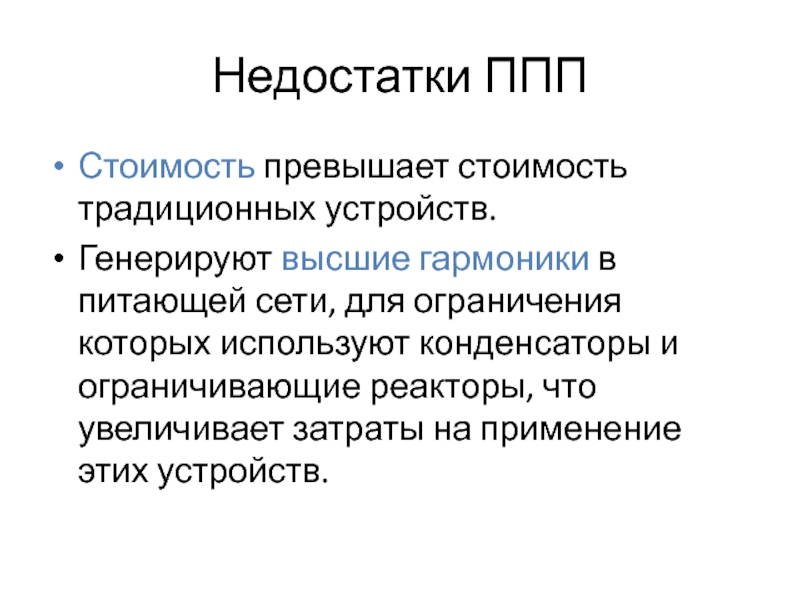

Слайд 15Недостатки ППП
Стоимость превышает стоимость традиционных устройств.
Генерируют высшие гармоники в питающей
сети, для ограничения которых используют конденсаторы и ограничивающие реакторы, что
увеличивает затраты на применение этих устройств.

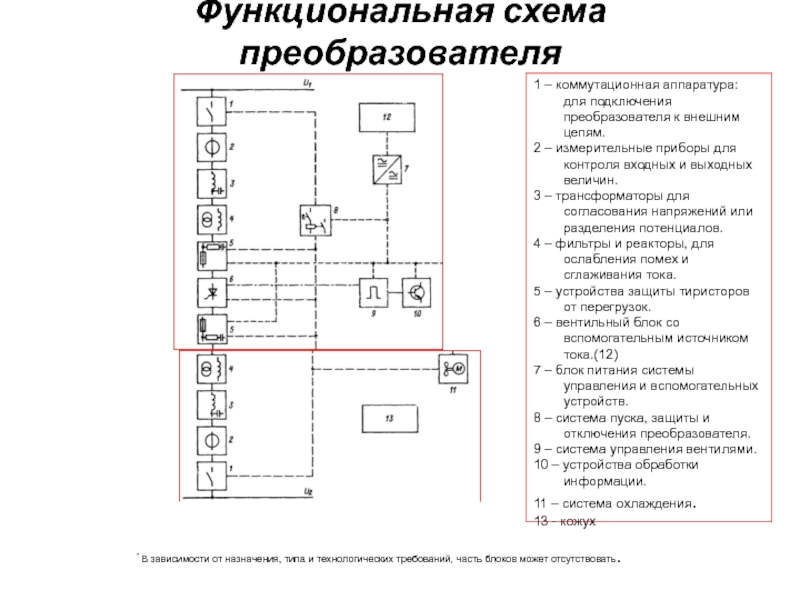

Слайд 16Функциональная схема преобразователя
1 – коммутационная аппаратура: для подключения преобразователя к
внешним цепям.
2 – измерительные приборы для контроля входных и выходных
величин.3 – трансформаторы для согласования напряжений или разделения потенциалов.
4 – фильтры и реакторы, для ослабления помех и сглаживания тока.
5 – устройства защиты тиристоров от перегрузок.
6 – вентильный блок со вспомогательным источником тока.(12)
7 – блок питания системы управления и вспомогательных устройств.
8 – система пуска, защиты и отключения преобразователя.
9 – система управления вентилями.
10 – устройства обработки информации.
11 – система охлаждения.
13 - кожух
* В зависимости от назначения, типа и технологических требований, часть блоков может отсутствовать.

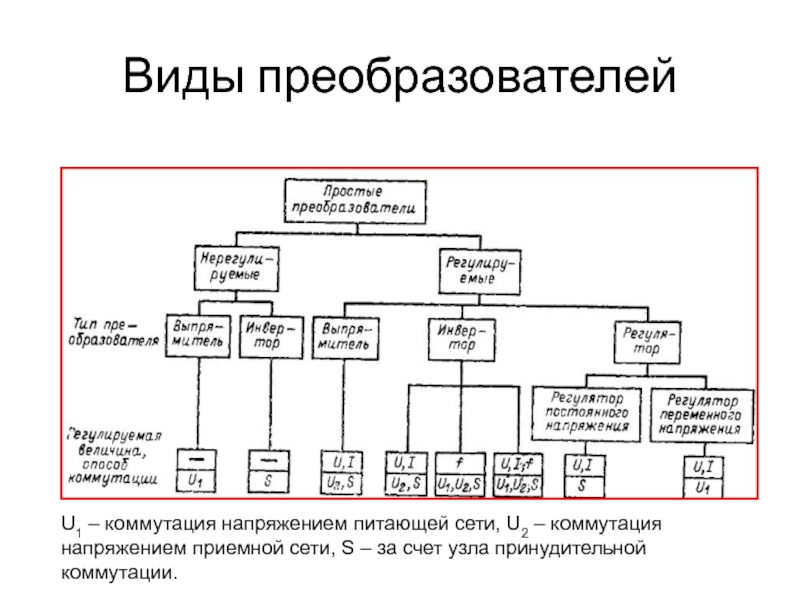

Слайд 17Виды преобразователей
U1 – коммутация напряжением питающей сети, U2 – коммутация
напряжением приемной сети, S – за счет узла принудительной коммутации.
