из замкнутого объёма с целью получения в нём вакуума. Существуют различные
типы вакуумных насосов, действие которых основано на разных физических явлениях: механические (вращательные), струйные, сорбционные, конденсационные.Вакуумный насос
Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Вакуумная техника
Содержание
- 1. Вакуумная техника
- 2. Вакуумный насос - устройство для удаления (откачки)
- 3. Форвакуумный (ротационный) насосВРАЩАТЕЛЬНЫЙ МАСЛЯНЫЙ НАСОС в разрезе
- 4. Диффузионный насосЧЕТЫРЕХСТУПЕННЫЙ ДИФФУЗИОННЫЙ НАСОС с дополнительными соплами.
- 5. Турбомолекулярный насосТурбомолекулярный насос, вакуумный насос, действие которого основано на
- 6. Ионный насосИонный насос представляет собой камеру, присоединяемую
- 7. Криосорбционный насосНасосы такого типа представляют собой, в
- 8. A - Форвакуумные насосы B -
- 9. Скачать презентанцию

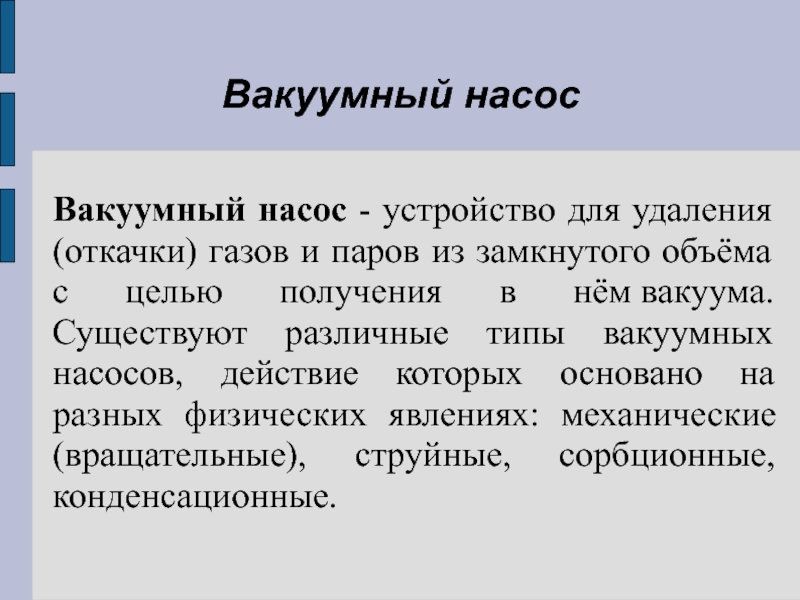

Вакуумный насос - устройство для удаления (откачки) газов и паров из замкнутого объёма с целью получения в нём вакуума. Существуют различные типы вакуумных насосов, действие которых основано на разных физических явлениях: механические
Слайды и текст этой презентации
Слайд 3Форвакуумный (ротационный) насос

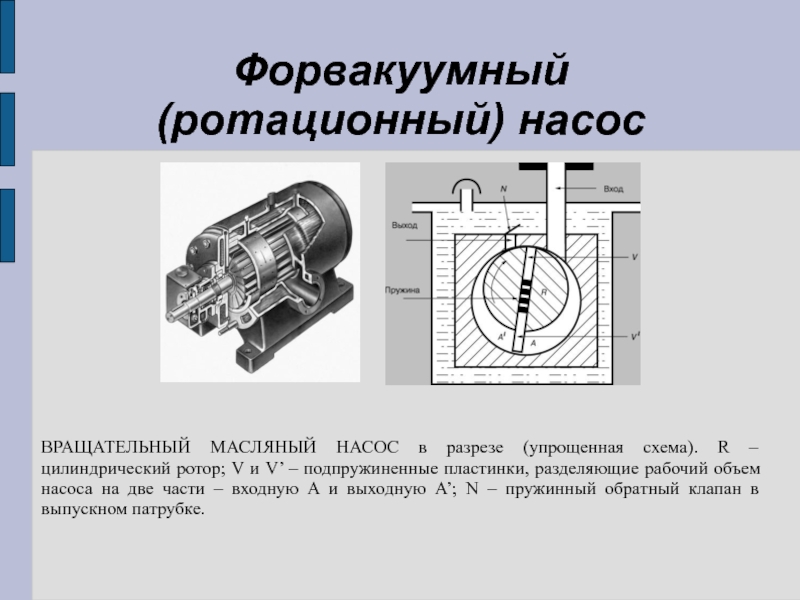

ВРАЩАТЕЛЬНЫЙ МАСЛЯНЫЙ НАСОС в разрезе (упрощенная схема). R
– цилиндрический ротор; V и V’ – подпружиненные пластинки, разделяющие
рабочий объем насоса на две части – входную A и выходную A’; N – пружинный обратный клапан в выпускном патрубке.
Слайд 4Диффузионный насос

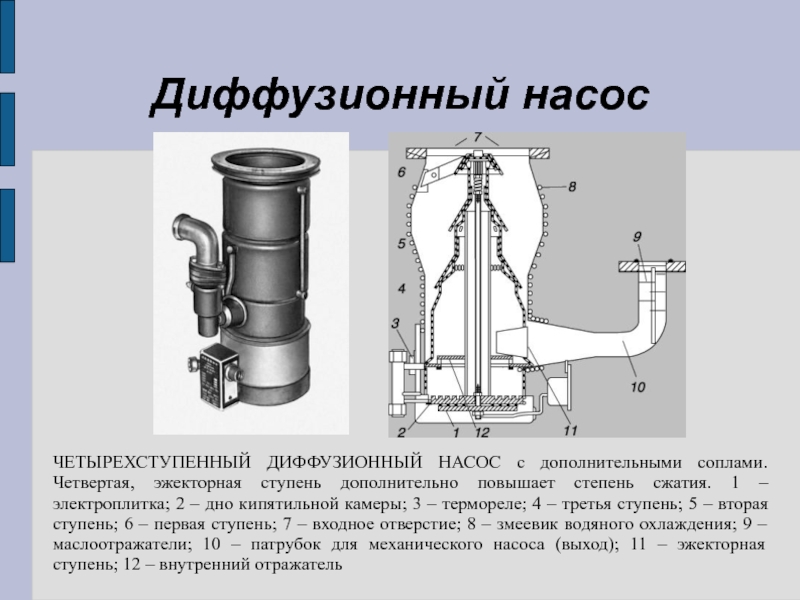

ЧЕТЫРЕХСТУПЕННЫЙ ДИФФУЗИОННЫЙ НАСОС с дополнительными соплами. Четвертая, эжекторная ступень
дополнительно повышает степень сжатия. 1 – электроплитка; 2 – дно
кипятильной камеры; 3 – термореле; 4 – третья ступень; 5 – вторая ступень; 6 – первая ступень; 7 – входное отверстие; 8 – змеевик водяного охлаждения; 9 – маслоотражатели; 10 – патрубок для механического насоса (выход); 11 – эжекторная ступень; 12 – внутренний отражатель
Слайд 5Турбомолекулярный насос
Турбомолекулярный насос, вакуумный насос, действие которого основано на сообщении молекулам откачиваемого
газа дополнительной скорости в направлении их движения вращающимся ротором. Ротор
состоит из системы дисков.
Слайд 6Ионный насос

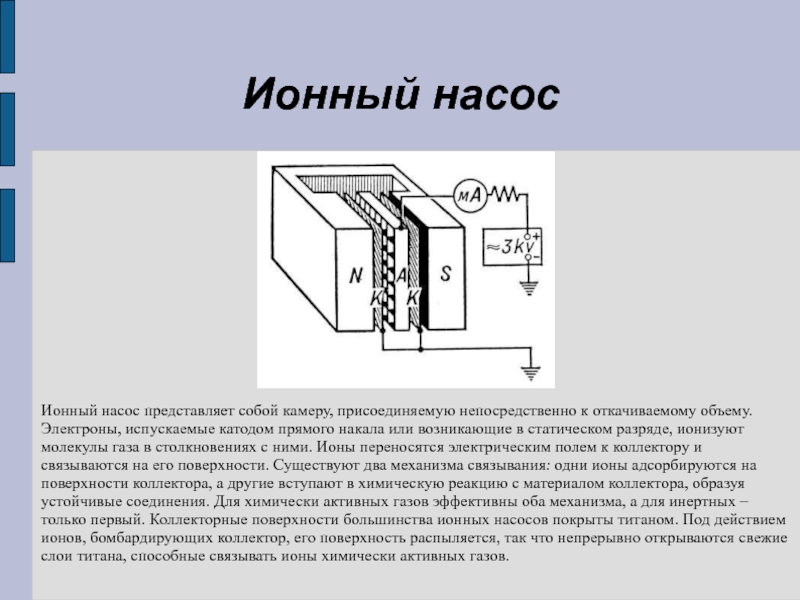

Ионный насос представляет собой камеру, присоединяемую непосредственно к откачиваемому
объему. Электроны, испускаемые катодом прямого накала или возникающие в статическом
разряде, ионизуют молекулы газа в столкновениях с ними. Ионы переносятся электрическим полем к коллектору и связываются на его поверхности. Существуют два механизма связывания: одни ионы адсорбируются на поверхности коллектора, а другие вступают в химическую реакцию с материалом коллектора, образуя устойчивые соединения. Для химически активных газов эффективны оба механизма, а для инертных – только первый. Коллекторные поверхности большинства ионных насосов покрыты титаном. Под действием ионов, бомбардирующих коллектор, его поверхность распыляется, так что непрерывно открываются свежие слои титана, способные связывать ионы химически активных газов.
Слайд 7Криосорбционный насос

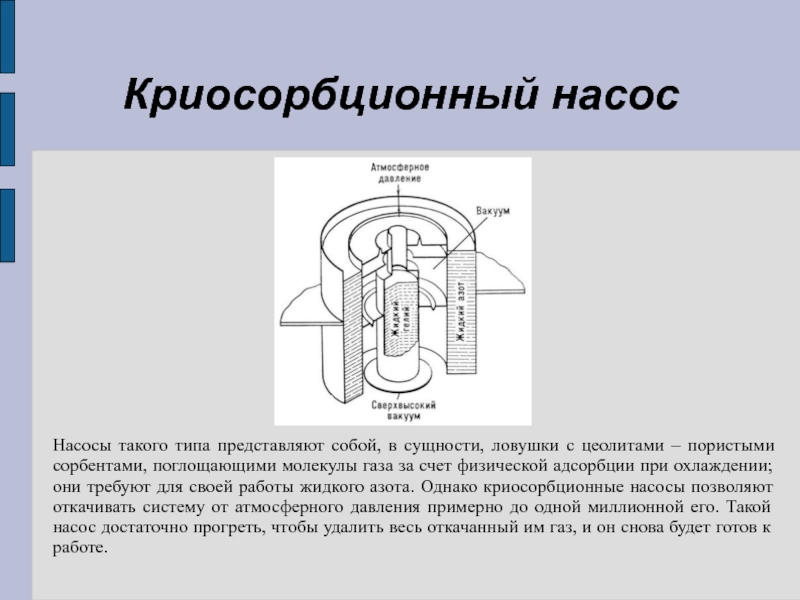

Насосы такого типа представляют собой, в сущности, ловушки с
цеолитами – пористыми сорбентами, поглощающими молекулы газа за счет физической
адсорбции при охлаждении; они требуют для своей работы жидкого азота. Однако криосорбционные насосы позволяют откачивать систему от атмосферного давления примерно до одной миллионной его. Такой насос достаточно прогреть, чтобы удалить весь откачанный им газ, и он снова будет готов к работе.

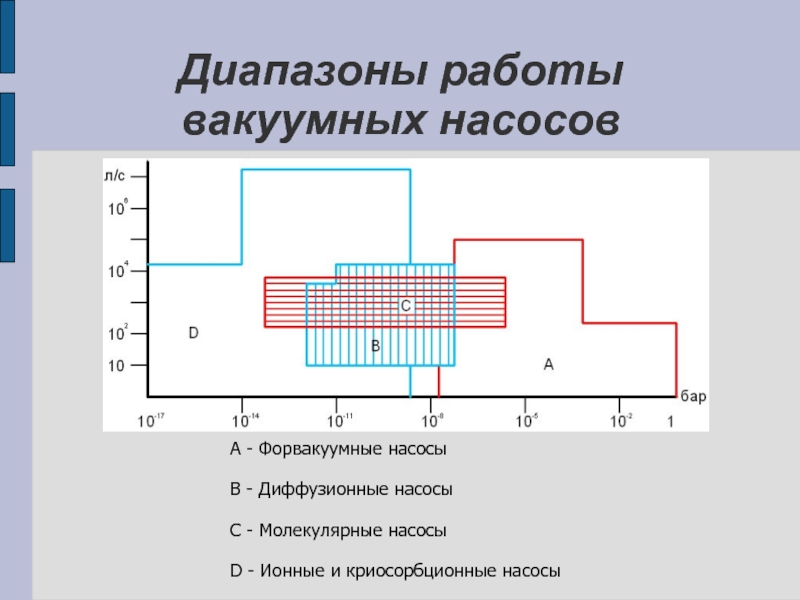

Слайд 8A - Форвакуумные насосы B - Диффузионные насосы С - Молекулярные насосы D
- Ионные и криосорбционные насосы
Диапазоны работы вакуумных насосов
