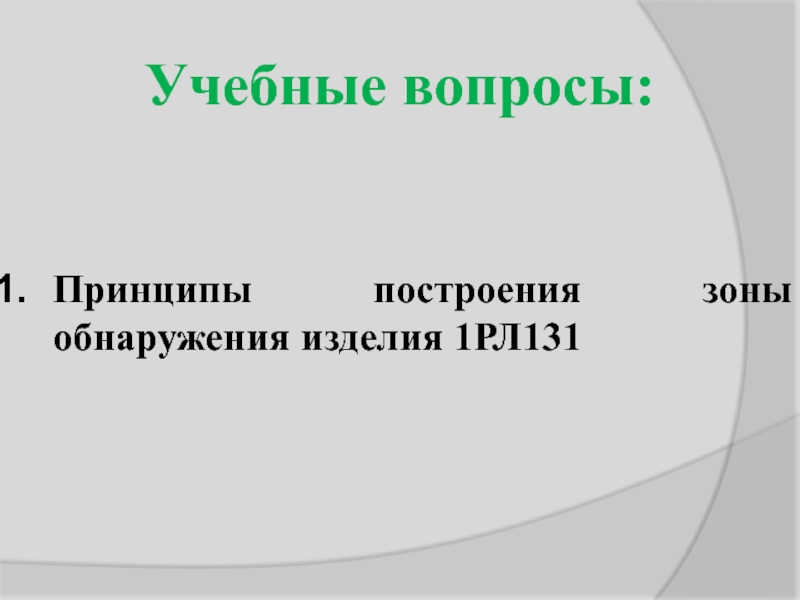

Военно-техническая подготовка Тема №4.Общие сведения об изделии 1РЛ131. Занятие

1РЛ131.
Вид занятия - Лекция

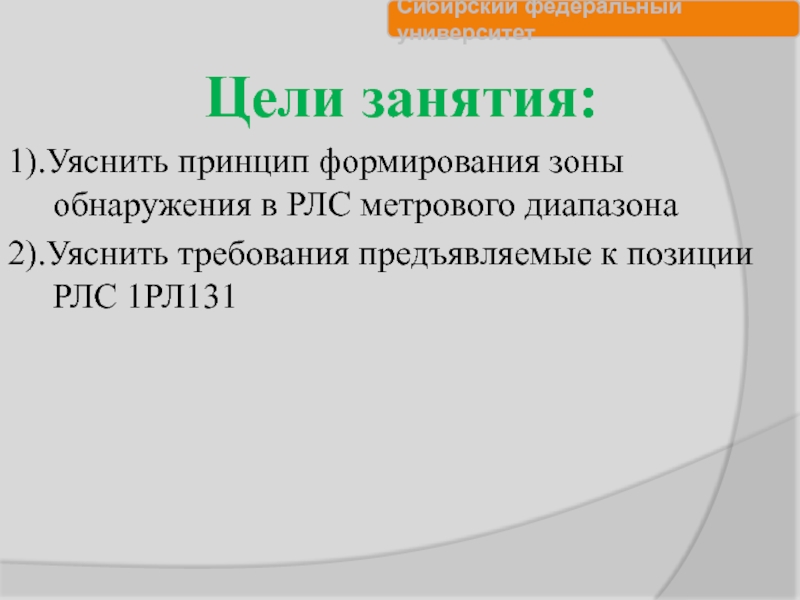

требования предъявляемые к позиции РЛС 1РЛ131

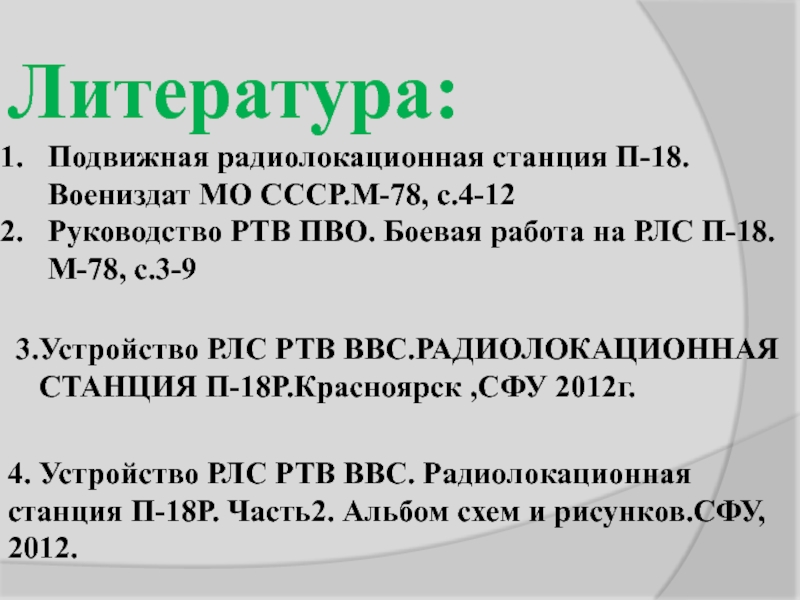

Боевая работа на РЛС П-18. М-78, с.3-9
3.Устройство РЛС РТВ

ВВС.РАДИОЛОКАЦИОННАЯ СТАНЦИЯ П-18Р.Красноярск ,СФУ 2012г.

4. Устройство РЛС РТВ ВВС. Радиолокационная станция П-18Р. Часть2. Альбом схем и рисунков.СФУ, 2012.

участие Земля.

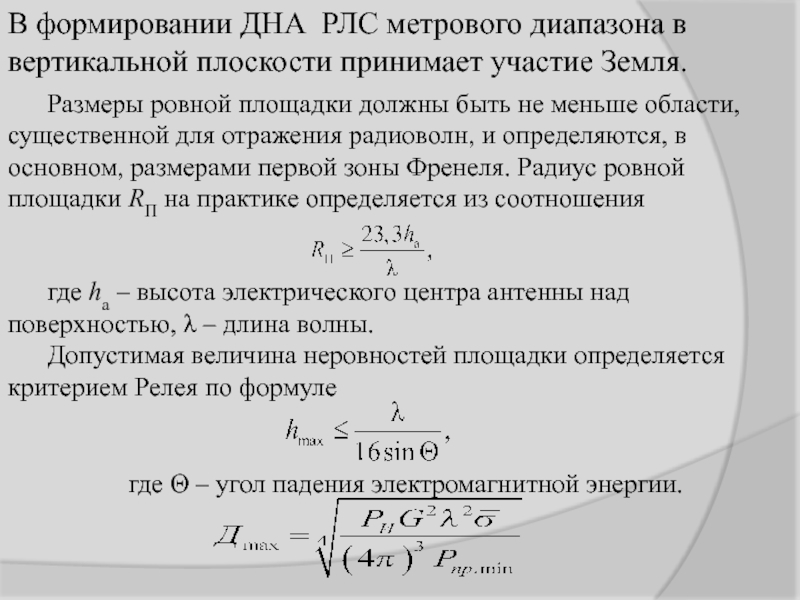

Размеры ровной площадки должны быть не меньше области,

существенной для отражения радиоволн, и определяются, в основном, размерами первой зоны Френеля. Радиус ровной площадки RП на практике определяется из соотношения

где hа – высота электрического центра антенны над поверхностью, λ – длина волны.
Допустимая величина неровностей площадки определяется критерием Релея по формуле

где  – угол падения электромагнитной энергии.

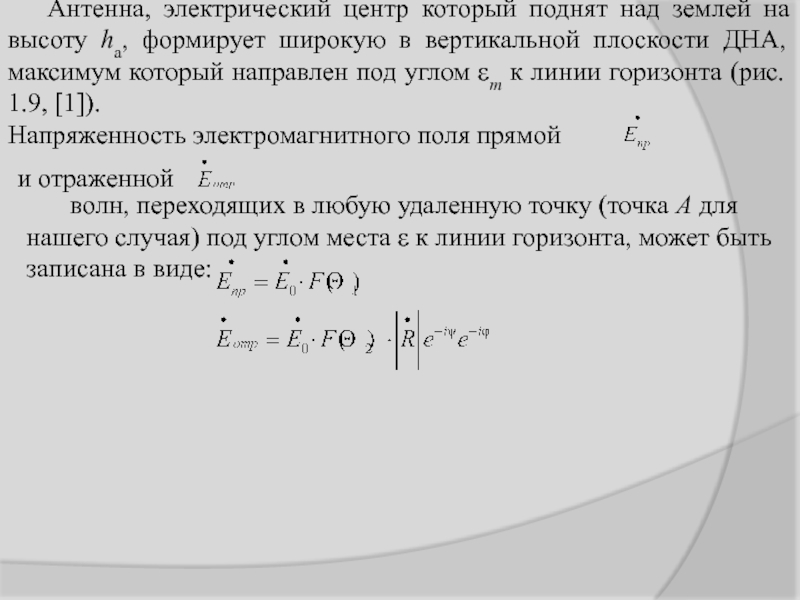

формирует широкую в вертикальной плоскости ДНА, максимум который направлен под

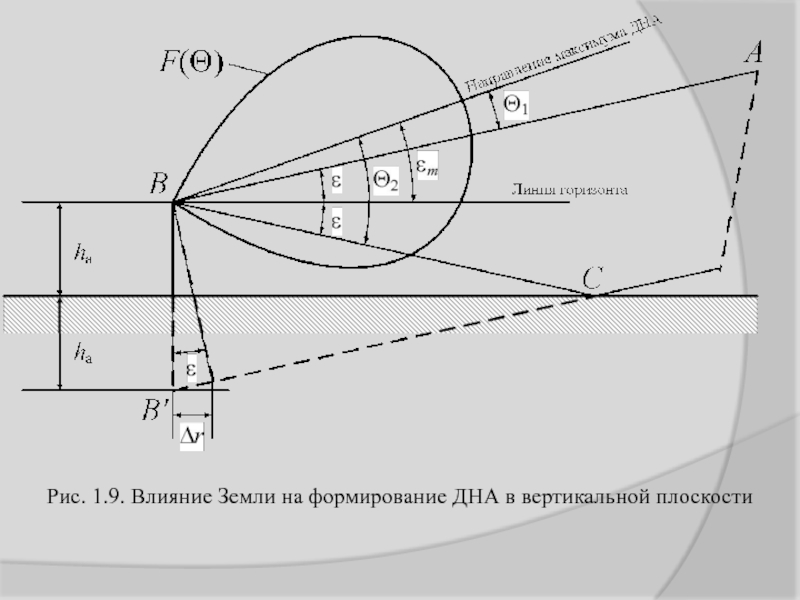

углом m к линии горизонта (рис. 1.9, [1]).
Напряженность электромагнитного поля прямой

и отраженной

волн, переходящих в любую удаленную точку (точка А для нашего случая) под углом места  к линии горизонта, может быть записана в виде:

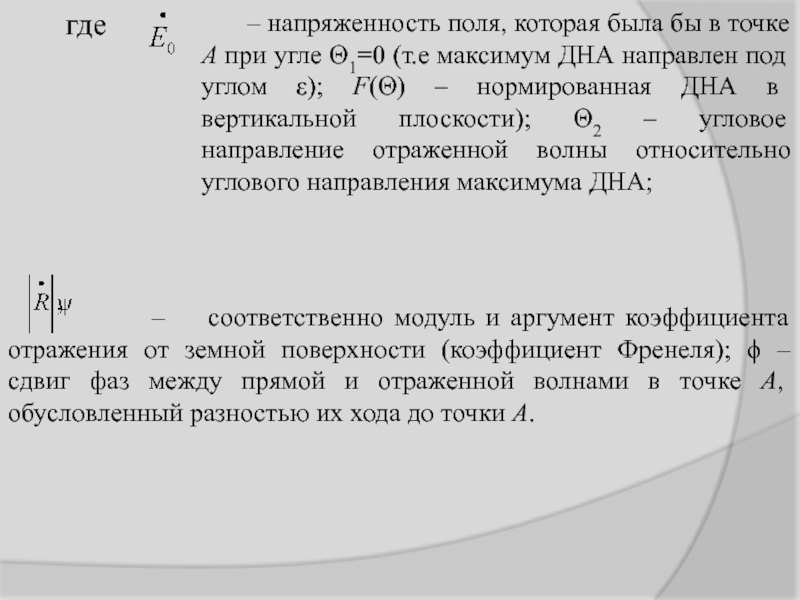

А при угле 1=0 (т.е максимум ДНА направлен под углом

); F() – нормированная ДНА в вертикальной плоскости); 2 – угловое направление отраженной волны относительно углового направления максимума ДНА;

– соответственно модуль и аргумент коэффициента отражения от земной поверхности (коэффициент Френеля);  – сдвиг фаз между прямой и отраженной волнами в точке А, обусловленный разностью их хода до точки А.

условия

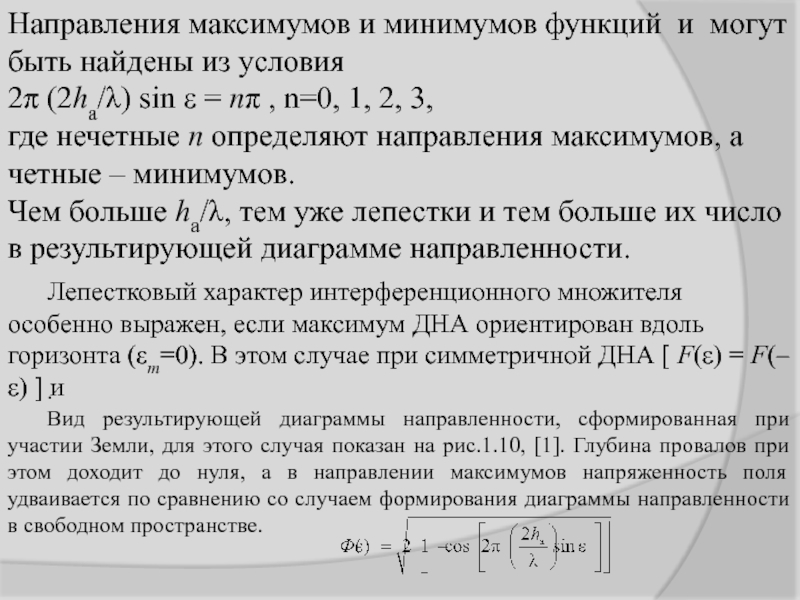

2π (2hа/) sin ε = nπ , n=0, 1, 2,

3,
где нечетные n определяют направления максимумов, а четные – минимумов.
Чем больше hа/, тем уже лепестки и тем больше их число в результирующей диаграмме направленности.

Лепестковый характер интерференционного множителя особенно выражен, если максимум ДНА ориентирован вдоль горизонта (εm=0). В этом случае при симметричной ДНА [ F(ε) = F(–ε) ] и

.

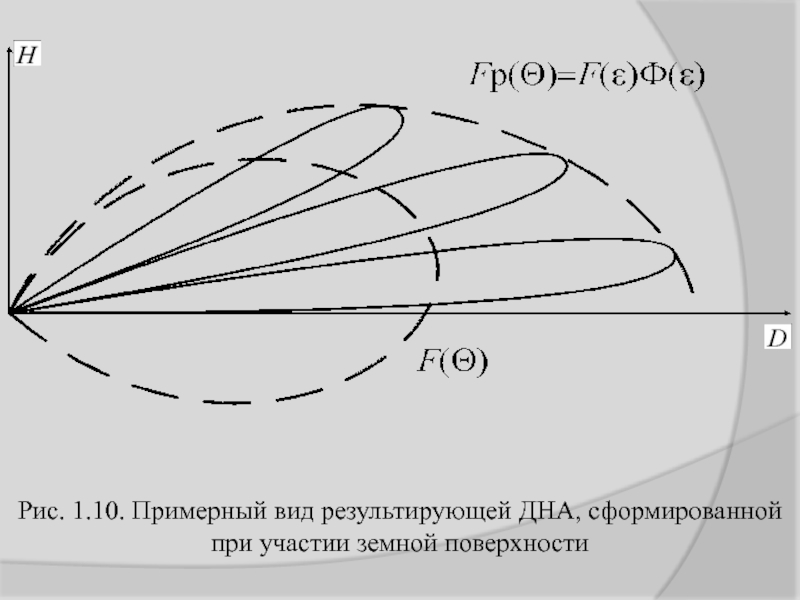

Вид результирующей диаграммы направленности, сформированная при участии Земли, для этого случая показан на рис.1.10, [1]. Глубина провалов при этом доходит до нуля, а в направлении максимумов напряженность поля удваивается по сравнению со случаем формирования диаграммы направленности в свободном пространстве.

поверхности

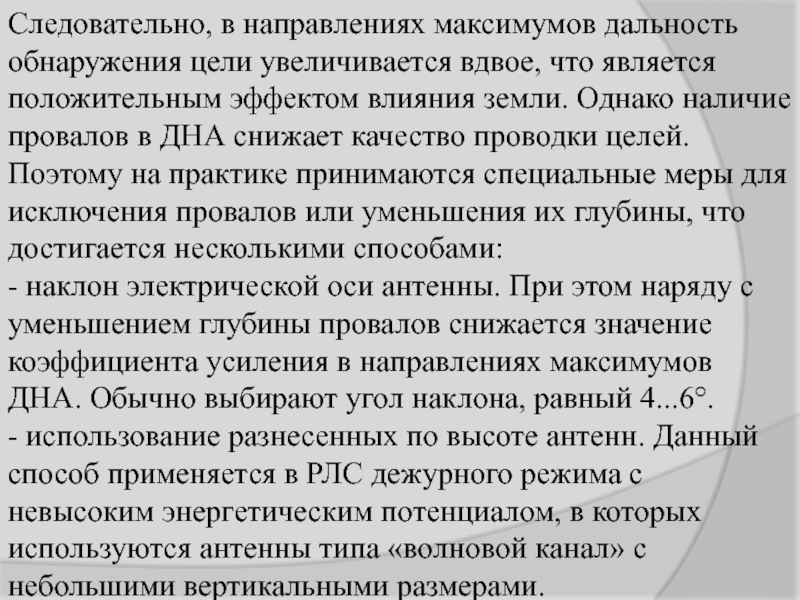

является положительным эффектом влияния земли. Однако наличие провалов в ДНА

снижает качество проводки целей. Поэтому на практике принимаются специальные меры для исключения провалов или уменьшения их глубины, что достигается несколькими способами:
- наклон электрической оси антенны. При этом наряду с уменьшением глубины провалов снижается значение коэффициента усиления в направлениях максимумов ДНА. Обычно выбирают угол наклона, равный 4...6°.

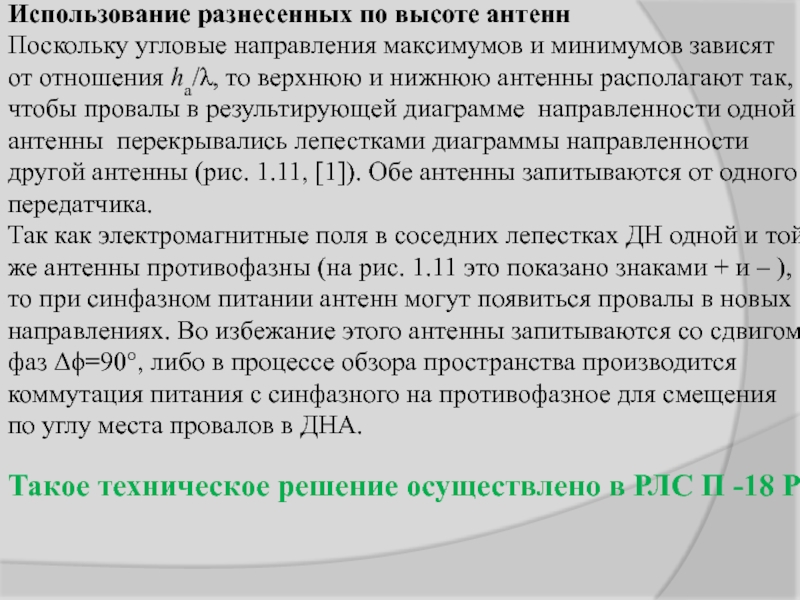

- использование разнесенных по высоте антенн. Данный способ применяется в РЛС дежурного режима с невысоким энергетическим потенциалом, в которых используются антенны типа «волновой канал» с небольшими вертикальными размерами.

зависят от отношения hа/λ, то верхнюю и нижнюю антенны располагают

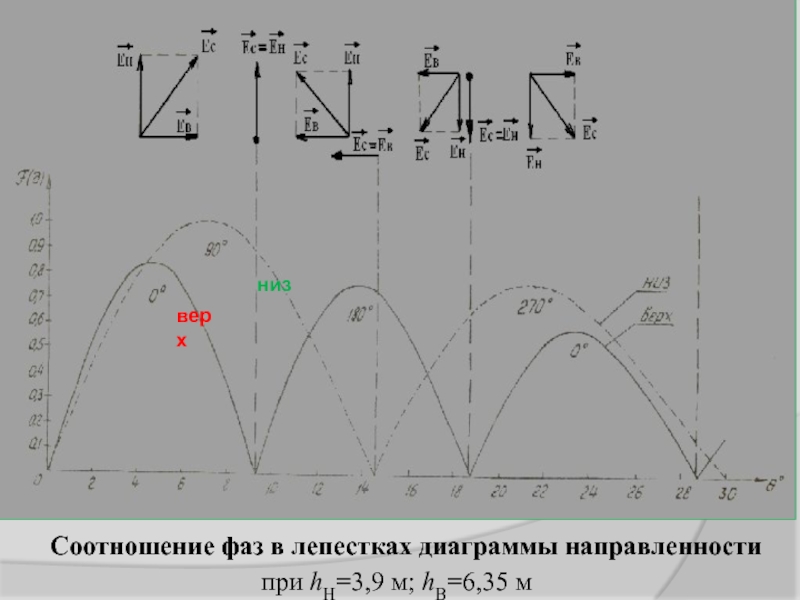

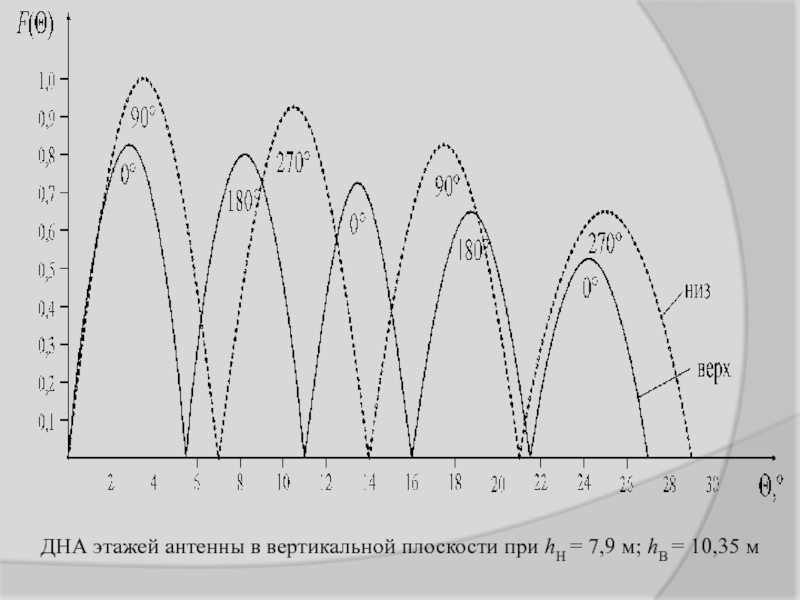

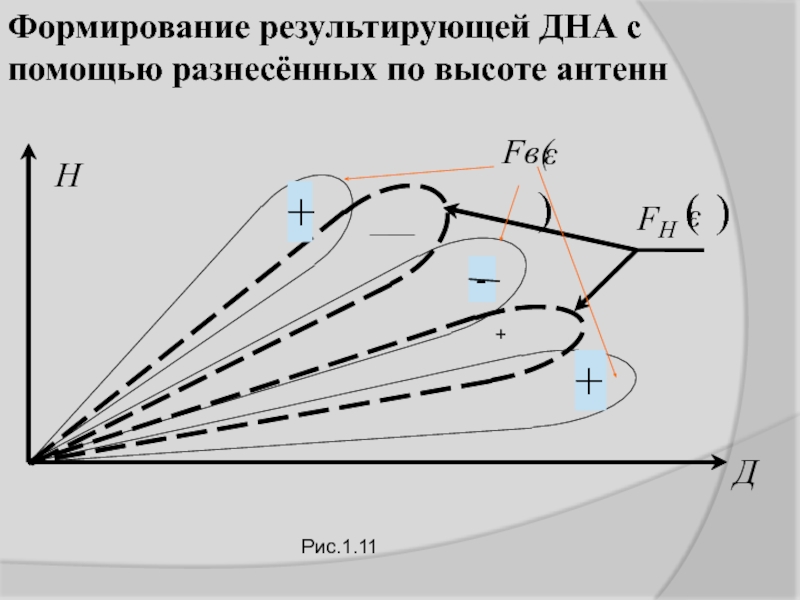

так, чтобы провалы в результирующей диаграмме направленности одной антенны перекрывались лепестками диаграммы направленности другой антенны (рис. 1.11, [1]). Обе антенны запитываются от одного передатчика.
Так как электромагнитные поля в соседних лепестках ДН одной и той же антенны противофазны (на рис. 1.11 это показано знаками + и – ), то при синфазном питании антенн могут появиться провалы в новых направлениях. Во избежание этого антенны запитываются со сдвигом фаз =90°, либо в процессе обзора пространства производится коммутация питания с синфазного на противофазное для смещения по углу места провалов в ДНА.

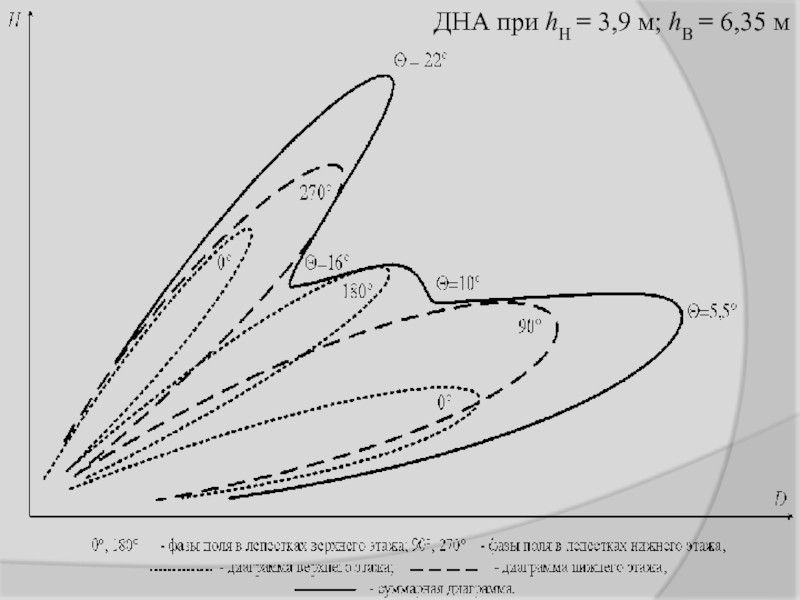

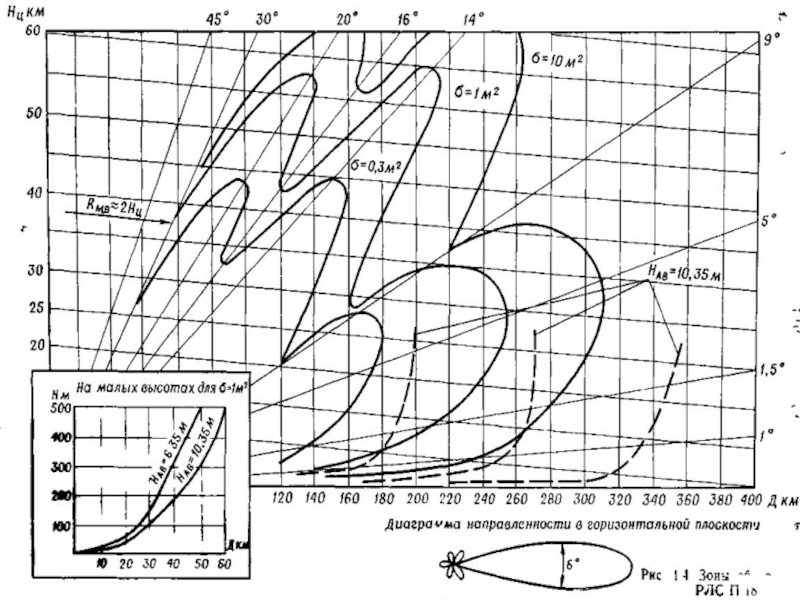

Такое техническое решение осуществлено в РЛС П -18 Р

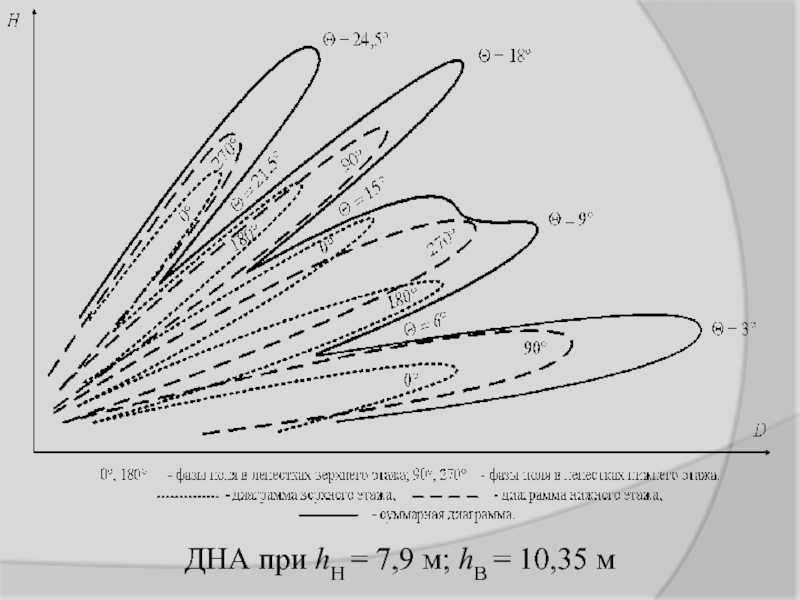

м; hВ = 10,35 м

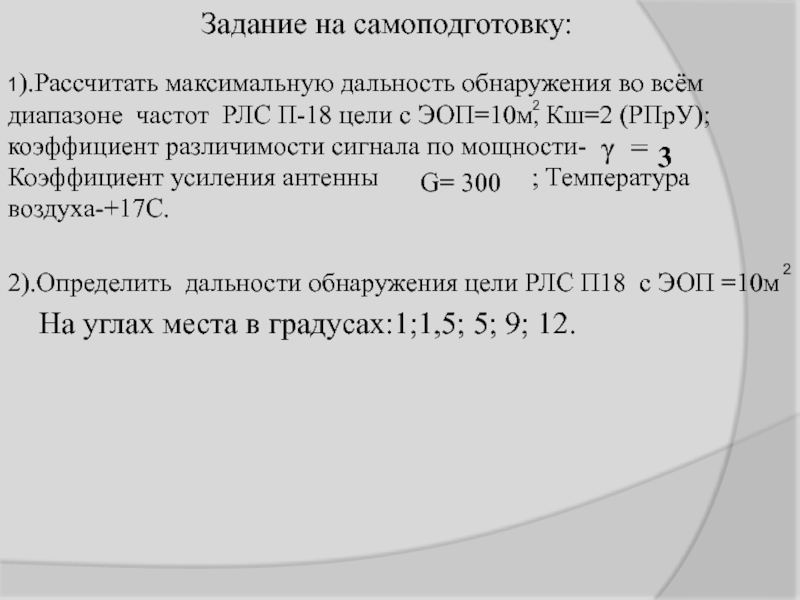

РЛС П-18 цели с ЭОП=10м, Кш=2 (РПрУ); коэффициент различимости сигнала

по мощности-

3

 =

G= 300

Коэффициент усиления антенны ; Температура воздуха-+17С.

2).Определить дальности обнаружения цели РЛС П18 с ЭОП =10м

2

2

На углах места в градусах:1;1,5; 5; 9; 12.
