Слайд 1Вопрос 50
Требования к материалам обделок подземных сооружений

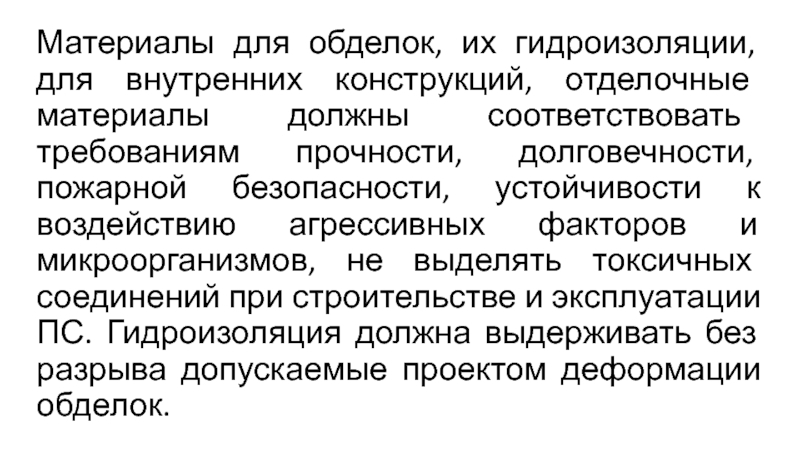

Слайд 2Материалы для обделок, их гидроизоляции, для внутренних конструкций, отделочные материалы
должны соответствовать требованиям прочности, долговечности, пожарной безопасности, устойчивости к воздействию
агрессивных факторов и микроорганизмов, не выделять токсичных соединений при строительстве и эксплуатации ПС. Гидроизоляция должна выдерживать без разрыва допускаемые проектом деформации обделок.
Слайд 3Изложенным требованиям в наибольшей мере соответствуют бетон и железобетон,применяемые в монолитных,
сборных или сборно-монолитных сооружениях. Преимущественно используют тяжелые типы бетонов по
ГОСТ 26633. Класс бетона для соответствующих конструкций рекомендуется принимать согласно табл. 1. Проектные марки бетона и конструкций по морозостойкости в зонах знакопеременных температур должны соответствовать СНиП 52-01-2003 (Бетонные и железобетонные конструкции) для первого класса сооружений.
Слайд 4Таблица 1
Классы бетона по прочности для подземных сооружений
Слайд 5Сталь соответствующих марок допустимо применять для устройства прогонов станций метро, колонн, перемычек над
проходами, сопряжений обделок разных диаметров, гидроизоляции сложных конструкций (например, в подводных тоннелях)
и т.п. Для армирования бетонных конструкций и анкерования горных пород вокруг выработок широко используют стальную арматуру классов А-II, A-III, A-IV периодического профиля и A-I гладкого профиля, стальные канаты (при глубоком анкеровании) и даже «струнную арматуру» для предварительно напряженных конструкций.
Для изготовления элементов водонепроницаемых тюбинговых обделок обычно используют серый чугун (ГОСТ 1412) или высокопрочный чугун (ГОСТ 7293), нормативные и расчетные сопротивления которых представлены в СНиП II-23. Серый чугун СЧ-20, часто применяемый для изготовления тюбингов, хорошо противостоит коррозии и имеет прочность на сжатие 200 МПа, однако он хрупок и имеет невысокую прочность на растяжение (65 МПа). Высокопрочный чугун ВЧ 50-2, ВЧ 60-2, ВЧ 70-3 обладает высокой прочностью не только при сжатии, но и при растяжении (в 2,5-3 раза больше, чем серый чугун).
Наряду с широко распространенными материалами в отдельных случаях применяют и менее распространенные: полимербетон, набрызгбетон, сталефибробетон и т.п.

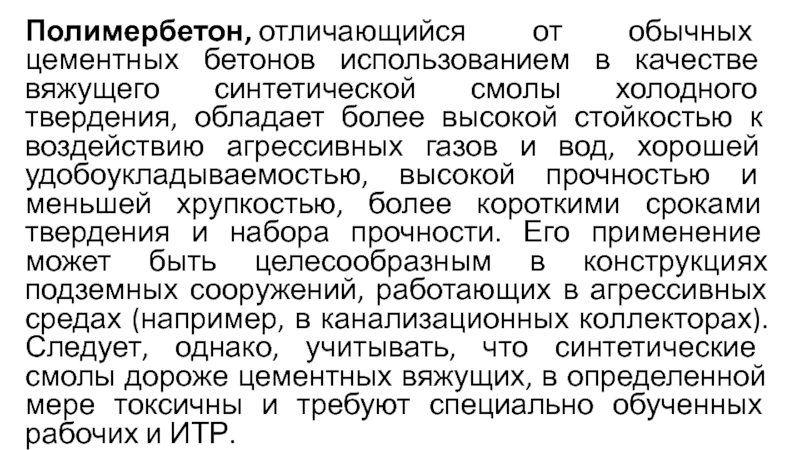

Слайд 6Полимербетон, отличающийся от обычных цементных бетонов использованием в качестве вяжущего синтетической
смолы холодного твердения, обладает более высокой стойкостью к воздействию агрессивных
газов и вод, хорошей удобоукладываемостью, высокой прочностью и меньшей хрупкостью, более короткими сроками твердения и набора прочности. Его применение может быть целесообразным в конструкциях подземных сооружений, работающих в агрессивных средах (например, в канализационных коллекторах). Следует, однако, учитывать, что синтетические смолы дороже цементных вяжущих, в определенной мере токсичны и требуют специально обученных рабочих и ИТР.

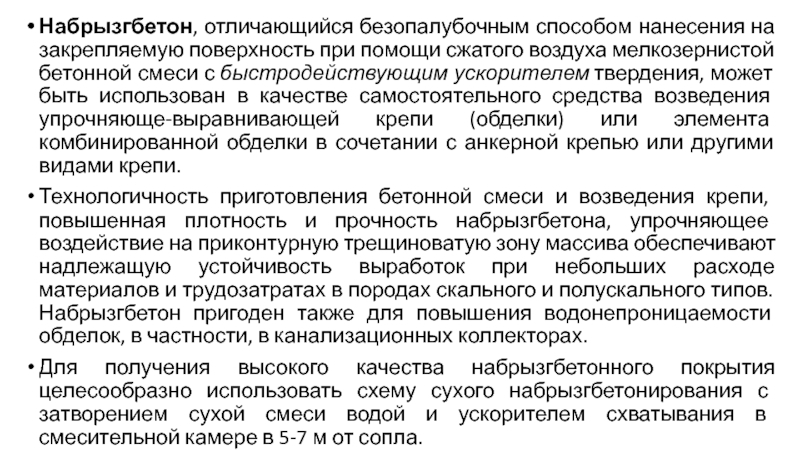

Слайд 7Набрызгбетон, отличающийся безопалубочным способом нанесения на закрепляемую поверхность при помощи
сжатого воздуха мелкозернистой бетонной смеси с быстродействующим ускорителем твердения, может быть использован
в качестве самостоятельного средства возведения упрочняюще-выравнивающей крепи (обделки) или элемента комбинированной обделки в сочетании с анкерной крепью или другими видами крепи.
Технологичность приготовления бетонной смеси и возведения крепи, повышенная плотность и прочность набрызгбетона, упрочняющее воздействие на приконтурную трещиноватую зону массива обеспечивают надлежащую устойчивость выработок при небольших расходе материалов и трудозатратах в породах скального и полускального типов. Набрызгбетон пригоден также для повышения водонепроницаемости обделок, в частности, в канализационных коллекторах.
Для получения высокого качества набрызгбетонного покрытия целесообразно использовать схему сухого набрызгбетонирования с затворением сухой смеси водой и ускорителем схватывания в смесительной камере в 5-7 м от сопла.

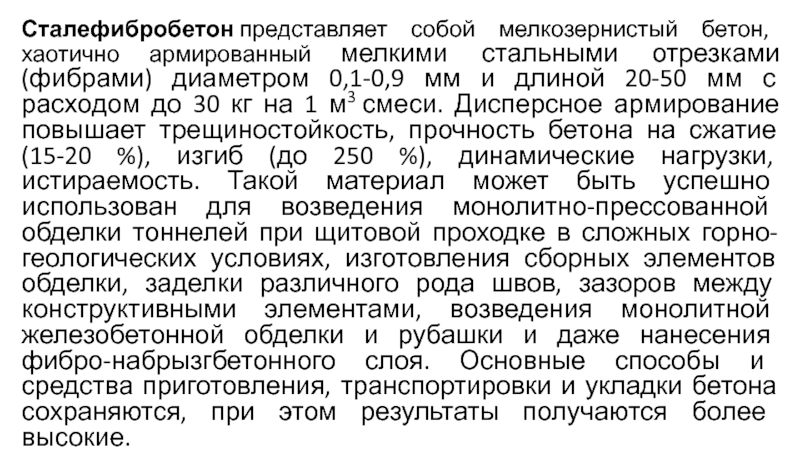

Слайд 8Сталефибробетон представляет собой мелкозернистый бетон, хаотично армированный мелкими стальными отрезками (фибрами)
диаметром 0,1-0,9 мм и длиной 20-50 мм с расходом до
30 кг на 1 м3 смеси. Дисперсное армирование повышает трещиностойкость, прочность бетона на сжатие (15-20 %), изгиб (до 250 %), динамические нагрузки, истираемость. Такой материал может быть успешно использован для возведения монолитно-прессованной обделки тоннелей при щитовой проходке в сложных горно-геологических условиях, изготовления сборных элементов обделки, заделки различного рода швов, зазоров между конструктивными элементами, возведения монолитной железобетонной обделки и рубашки и даже нанесения фибро-набрызгбетонного слоя. Основные способы и средства приготовления, транспортировки и укладки бетона сохраняются, при этом результаты получаются более высокие.
