Слайд 1Выдвижные Системы для Ящиков
умные решении…

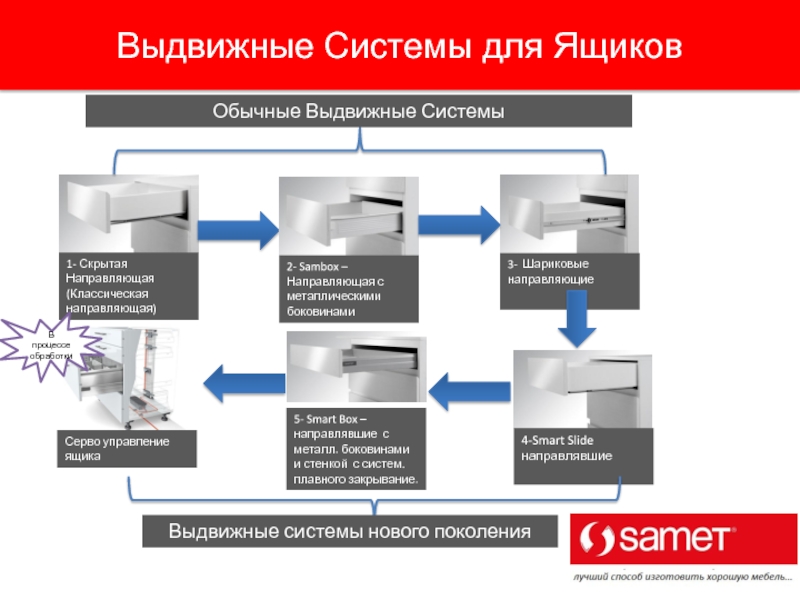

Слайд 2Выдвижные Системы для Ящиков
1- Скрытая Направляющая (Классическая направляющая)
2- Sambox
– Направляющая с металлическими боковинами
3- Шариковые направляющие
4-Smart Slide направлявшие
5- Smart Box – направлявшие с металл. боковинами и стенкой с систем. плавного закрывание.
Серво управление ящика
Обычные Выдвижные Системы
Выдвижные системы нового поколения
В процессе обработки

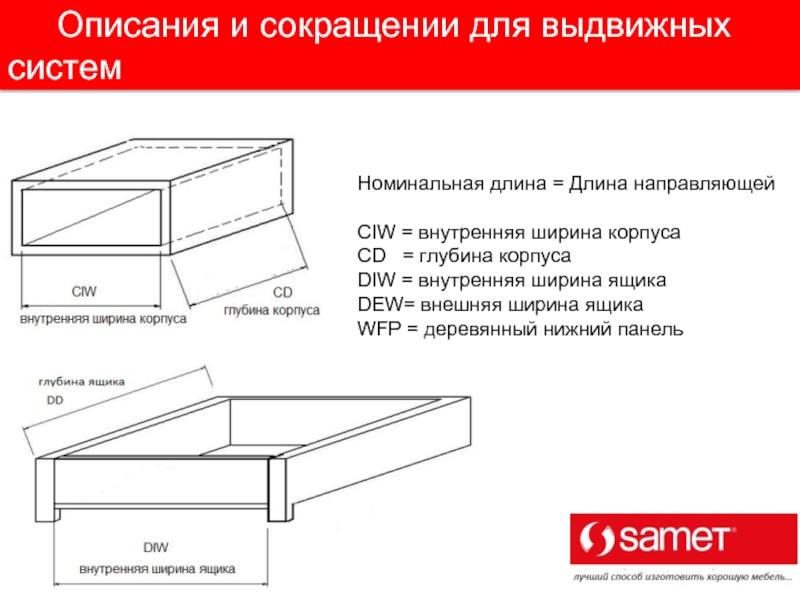

Слайд 3 Описания и сокращении для выдвижных систем
Номинальная
длина = Длина направляющей
CIW = внутренняя ширина корпуса
CD =
глубина корпуса
DIW = внутренняя ширина ящика
DEW= внешняя ширина ящика
WFP = деревянный нижний панель

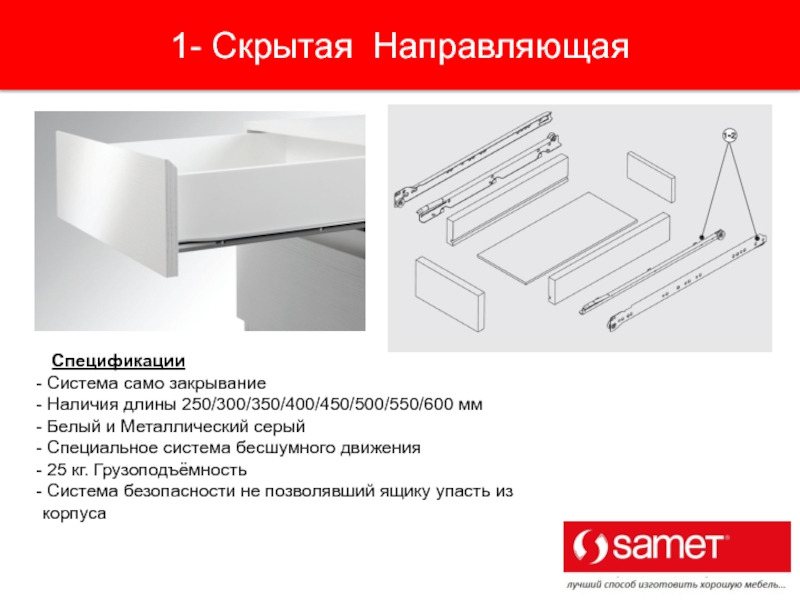

Слайд 41- Скрытая Направляющая
Спецификации
Система само закрывание
Наличия
длины 250/300/350/400/450/500/550/600 мм
Белый и Металлический серый
Специальное система бесшумного
движения
25 кг. Грузоподъёмность
Система безопасности не позволявший ящику упасть из корпуса

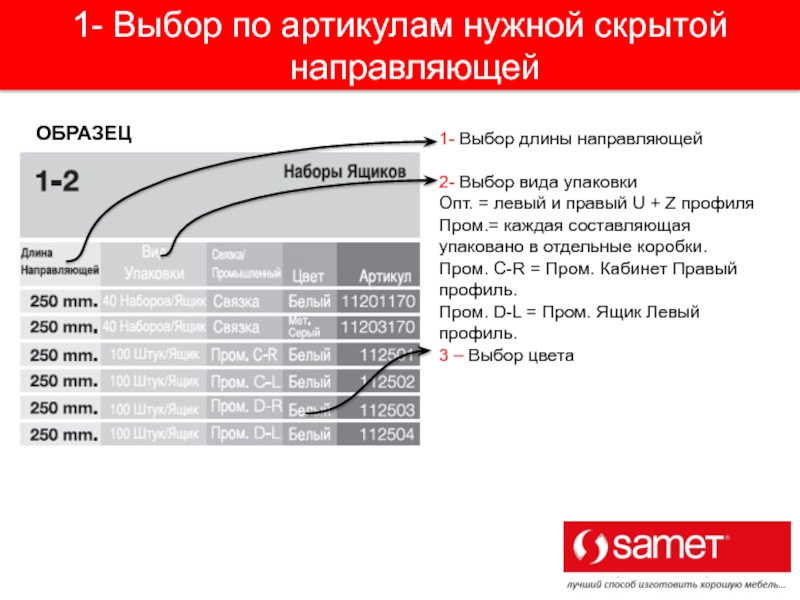

Слайд 51- Выбор по артикулам нужной скрытой направляющей
ОБРАЗЕЦ
1- Выбор длины направляющей
2-
Выбор вида упаковки
Опт. = левый и правый U +
Z профиля
Пром.= каждая составляющая упаковано в отдельные коробки.
Пром. C-R = Пром. Кабинет Правый профиль.
Пром. D-L = Пром. Ящик Левый профиль.
3 – Выбор цвета

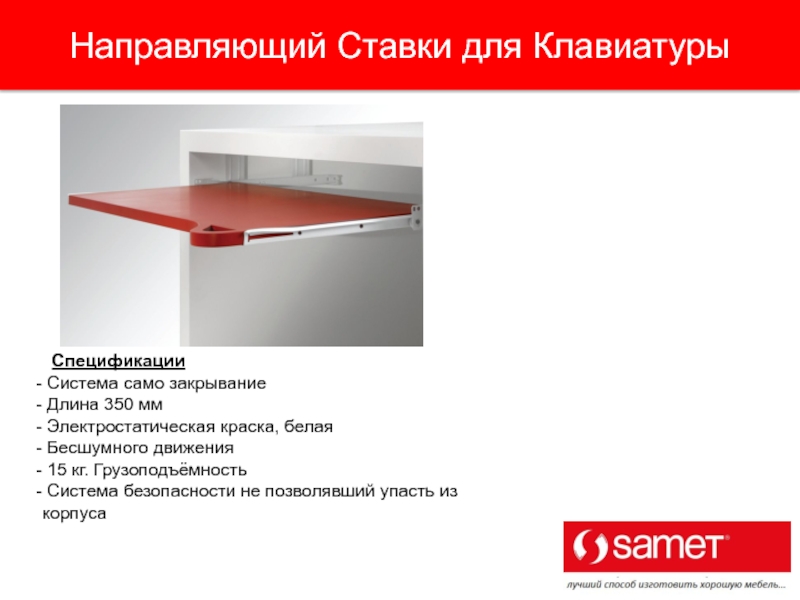

Слайд 6Направляющий Ставки для Клавиатуры
Спецификации
Система само закрывание
Длина
350 мм
Электростатическая краска, белая
Бесшумного движения
15 кг.
Грузоподъёмность
Система безопасности не позволявший упасть из корпуса
Слайд 7Применение скрытой направляющей

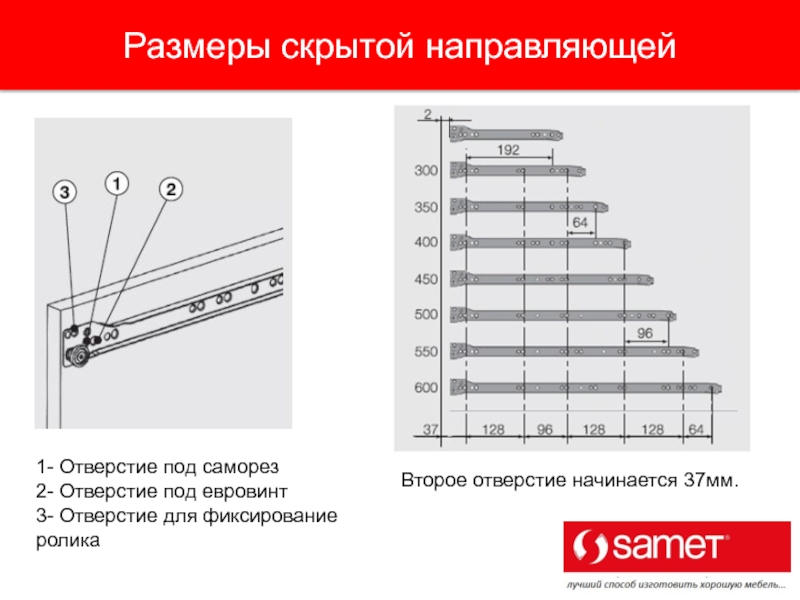

Слайд 8Размеры скрытой направляющей
1- Отверстие под саморез
2- Отверстие под евровинт
3- Отверстие
для фиксирование ролика
Второе отверстие начинается 37мм.

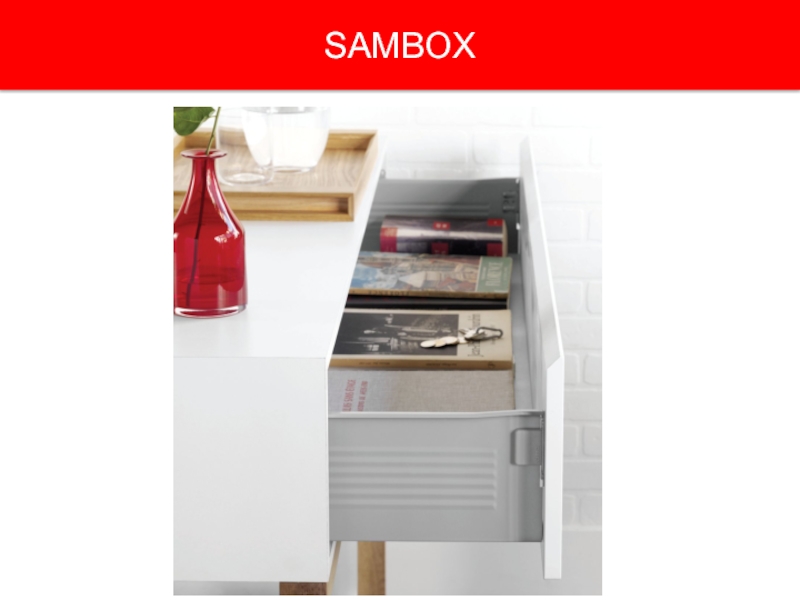

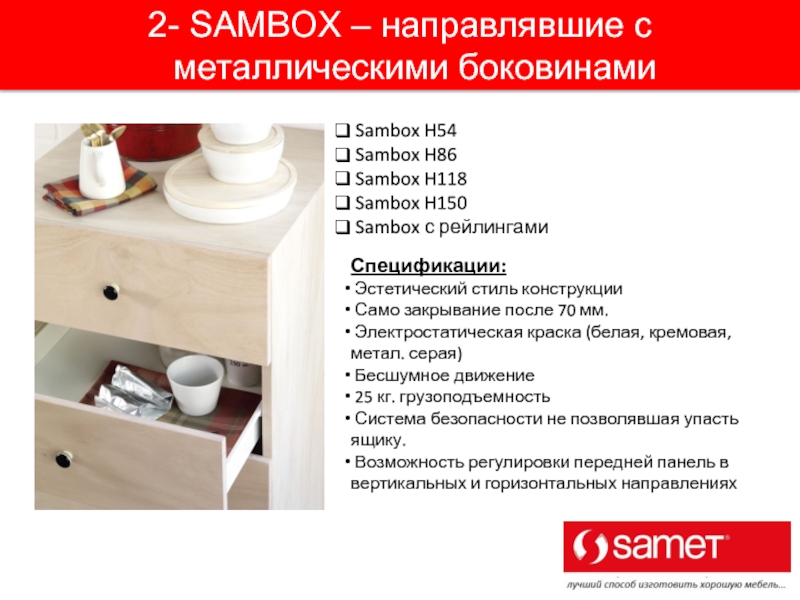

Слайд 102- SAMBOX – направлявшие с металлическими боковинами
Sambox H54
Sambox
H86
Sambox H118
Sambox H150
Sambox с рейлингами
Спецификации:
Эстетический стиль
конструкции
Само закрывание после 70 мм.
Электростатическая краска (белая, кремовая, метал. серая)
Бесшумное движение
25 кг. грузоподъемность
Система безопасности не позволявшая упасть ящику.
Возможность регулировки передней панель в вертикальных и горизонтальных направлениях

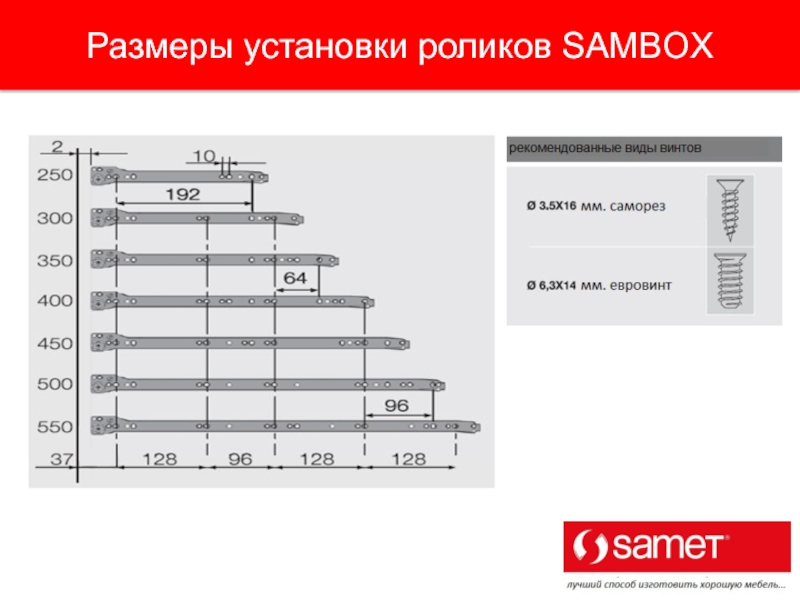

Слайд 11Размеры установки роликов SAMBOX

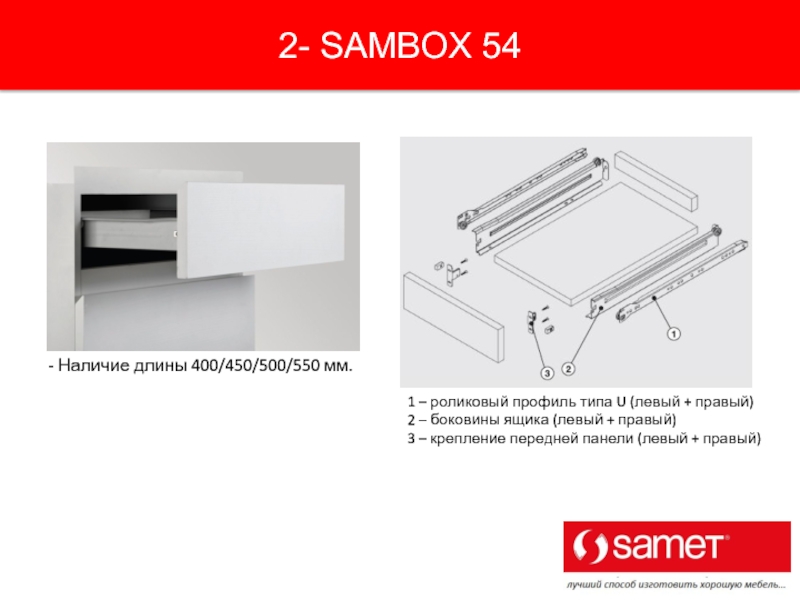

Слайд 122- SAMBOX 54
- Наличие длины 400/450/500/550 мм.
1 – роликовый профиль
типа U (левый + правый)
2 – боковины ящика (левый +
правый)
3 – крепление передней панели (левый + правый)

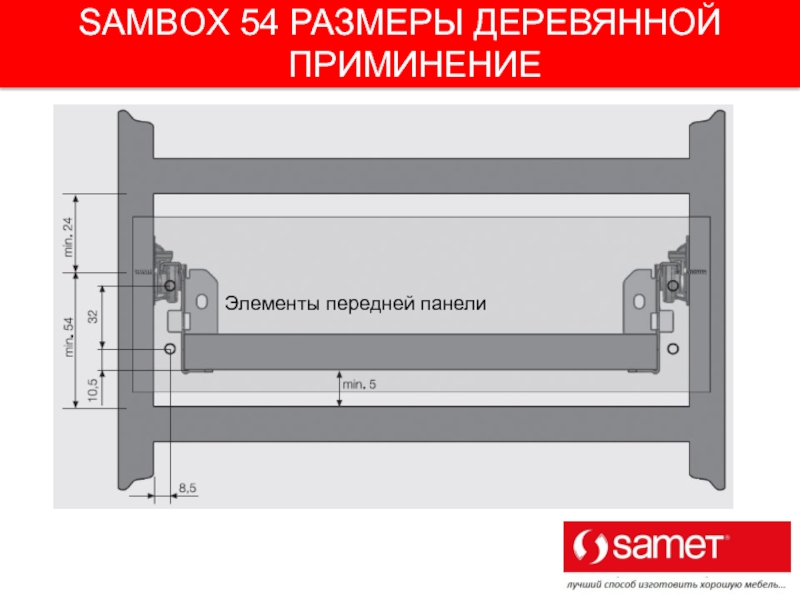

Слайд 13SAMBOX 54 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИЕ
Элементы передней панели

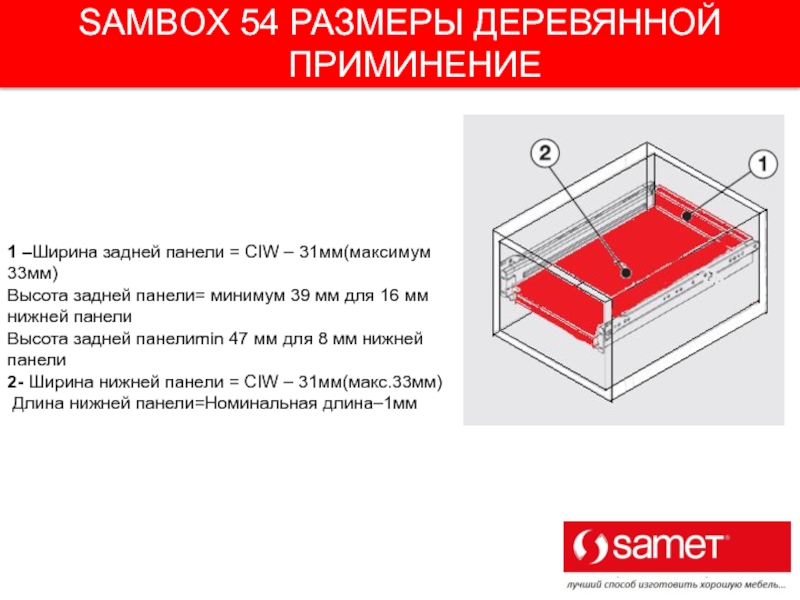

Слайд 14SAMBOX 54 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИЕ
1 –Ширина задней панели = CIW
– 31мм(максимум 33мм)
Высота задней панели= минимум 39 мм для 16
мм нижней панели
Высота задней панелиmin 47 мм для 8 мм нижней панели
2- Ширина нижней панели = CIW – 31мм(макс.33мм)
Длина нижней панели=Номинальная длина–1мм

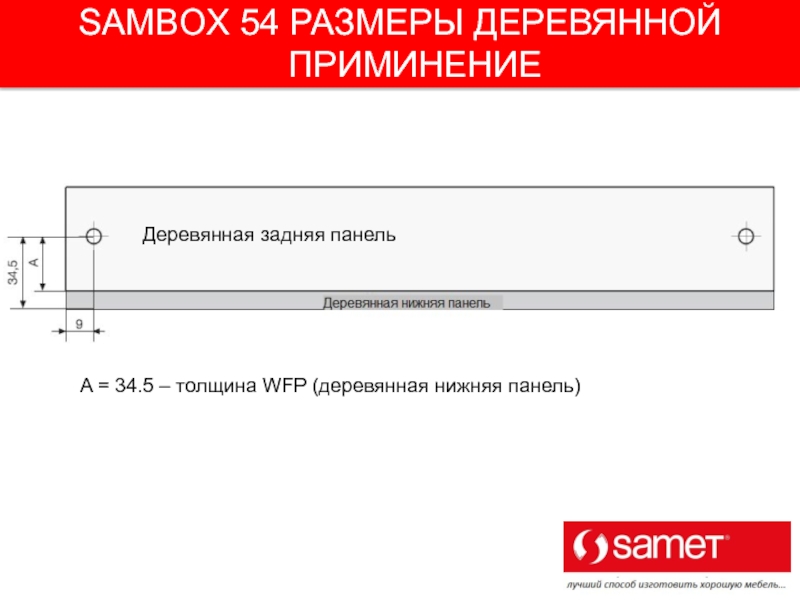

Слайд 15SAMBOX 54 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИЕ
A = 34.5 – толщина WFP
(деревянная нижняя панель)
Деревянная задняя панель

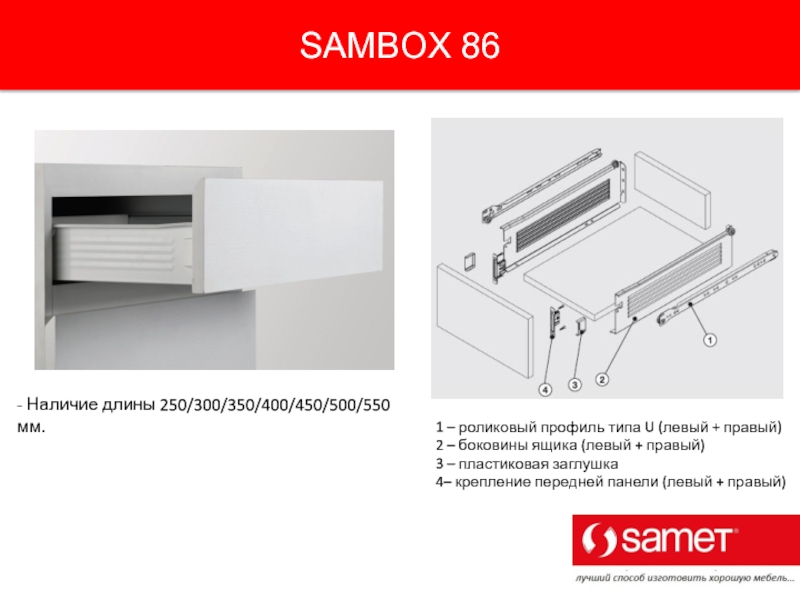

Слайд 16SAMBOX 86
- Наличие длины 250/300/350/400/450/500/550 мм.
1 – роликовый профиль типа
U (левый + правый)
2 – боковины ящика (левый + правый)
3
– пластиковая заглушка
4– крепление передней панели (левый + правый)

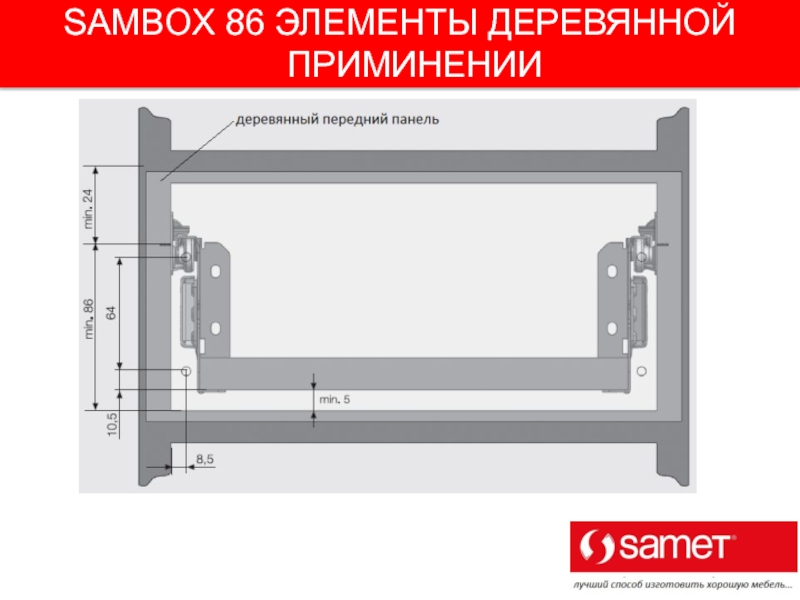

Слайд 17SAMBOX 86 ЭЛЕМЕНТЫ ДЕРЕВЯННОЙ ПРИМИНЕНИИ
Слайд 18SAMBOX 86 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИИ
1 - Ширина задней панели =
CIW – 31 мм (макс. 33 мм )
Высота задней панели
= мин. 71 мм для 16 мм нижней панели
мин. 79 мм для 8 мм нижней панели
2- Ширина нижней панели = CIW – 31 mm (max 33 mm)
Длина нижней панели= Номинальная длина – 1 мм

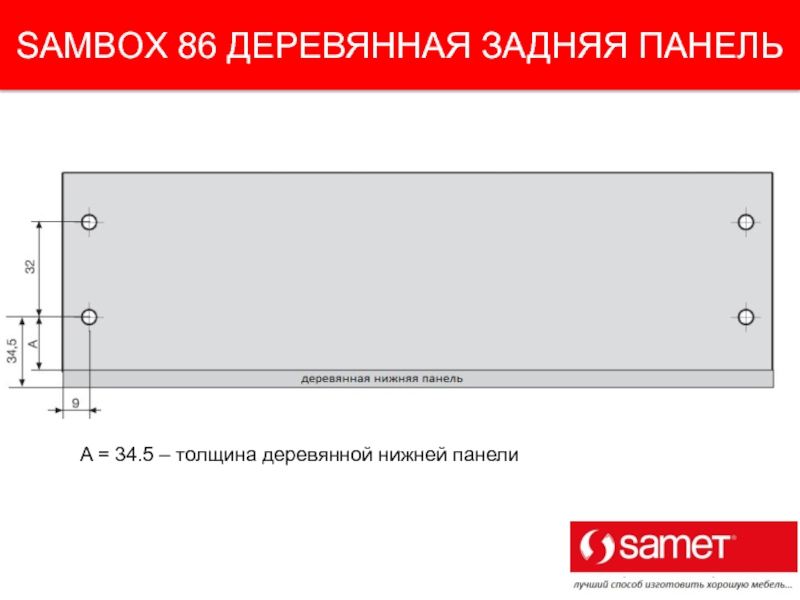

Слайд 19SAMBOX 86 ДЕРЕВЯННАЯ ЗАДНЯЯ ПАНЕЛЬ
A = 34.5 – толщина деревянной
нижней панели

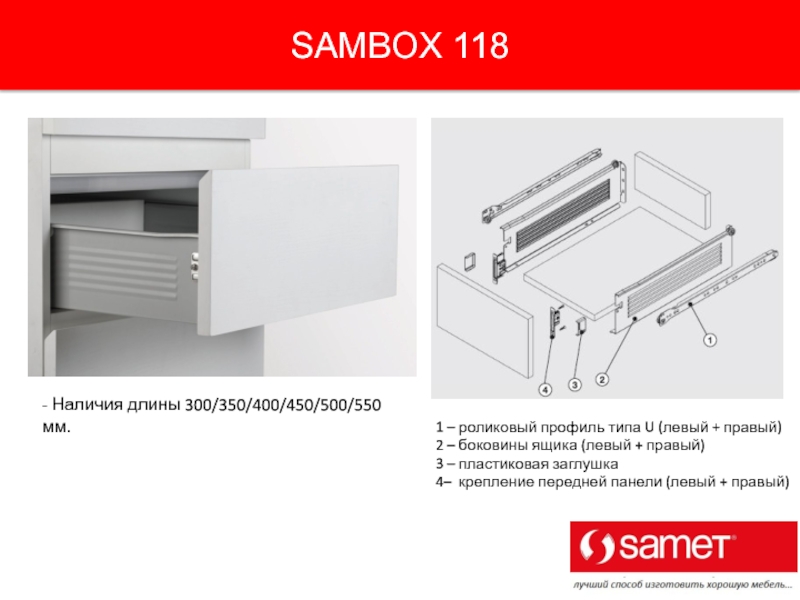

Слайд 20SAMBOX 118
- Наличия длины 300/350/400/450/500/550 мм.
1 – роликовый профиль типа
U (левый + правый)
2 – боковины ящика (левый + правый)
3
– пластиковая заглушка
4– крепление передней панели (левый + правый)

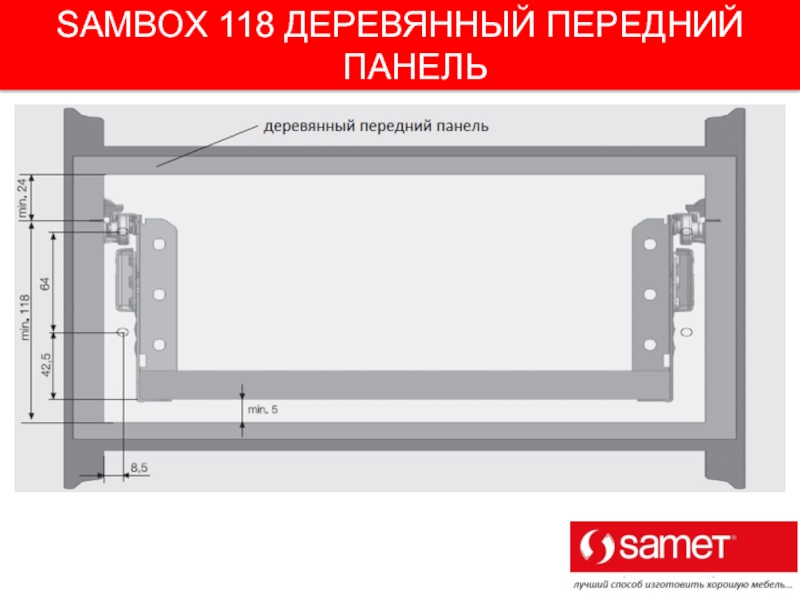

Слайд 21SAMBOX 118 ДЕРЕВЯННЫЙ ПЕРЕДНИЙ ПАНЕЛЬ
Слайд 22SAMBOX 118 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИИ
1 - Ширина задней панели =
CIW – 31 мм (макс. 33 мм )
Высота задней панели
= мин. 103 мм для 16 мм нижней панели
Мин. 111 мм для 8 мм нижней панели
2- Ширина нижней панели = CIW – 31 мм (макс. 33 мм)
Длина нижней панели= Номинальная длина – 1 мм

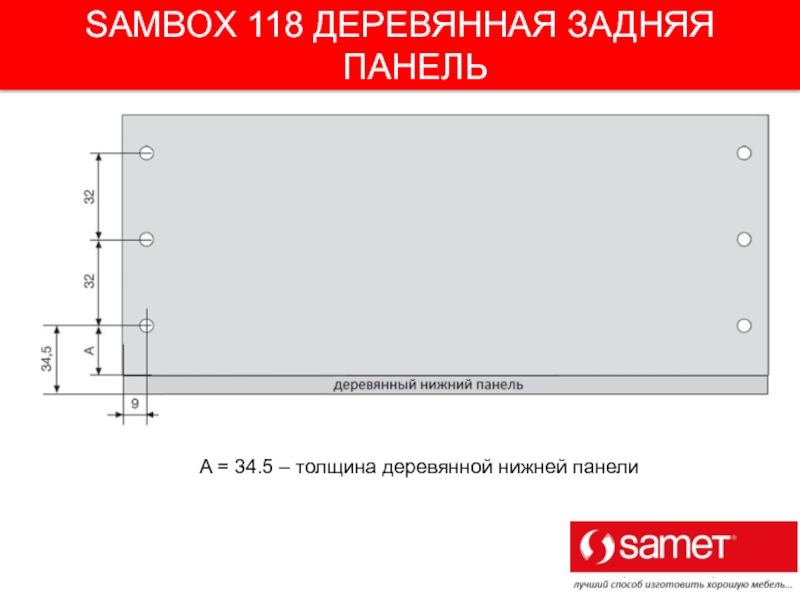

Слайд 23SAMBOX 118 ДЕРЕВЯННАЯ ЗАДНЯЯ ПАНЕЛЬ
A = 34.5 – толщина деревянной
нижней панели

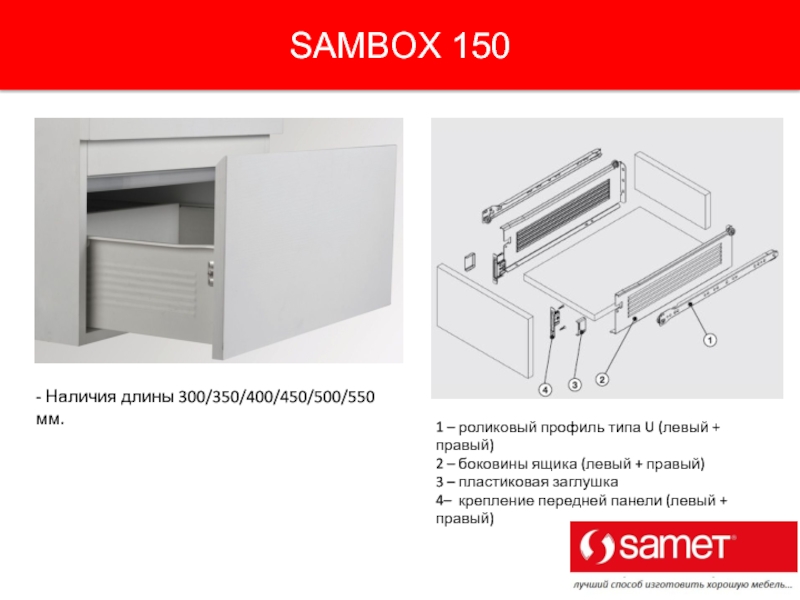

Слайд 24SAMBOX 150
- Наличия длины 300/350/400/450/500/550 мм.
1 – роликовый профиль типа
U (левый + правый)
2 – боковины ящика (левый + правый)
3
– пластиковая заглушка
4– крепление передней панели (левый + правый)

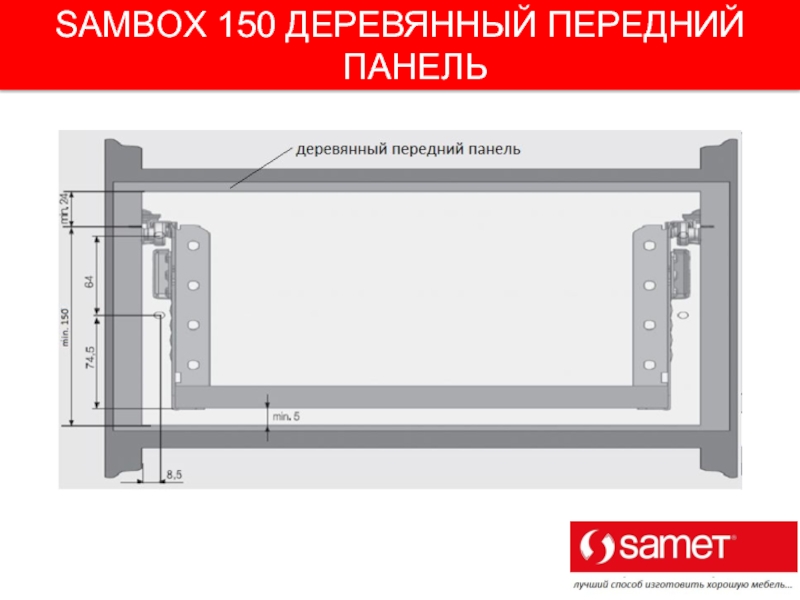

Слайд 25SAMBOX 150 ДЕРЕВЯННЫЙ ПЕРЕДНИЙ ПАНЕЛЬ

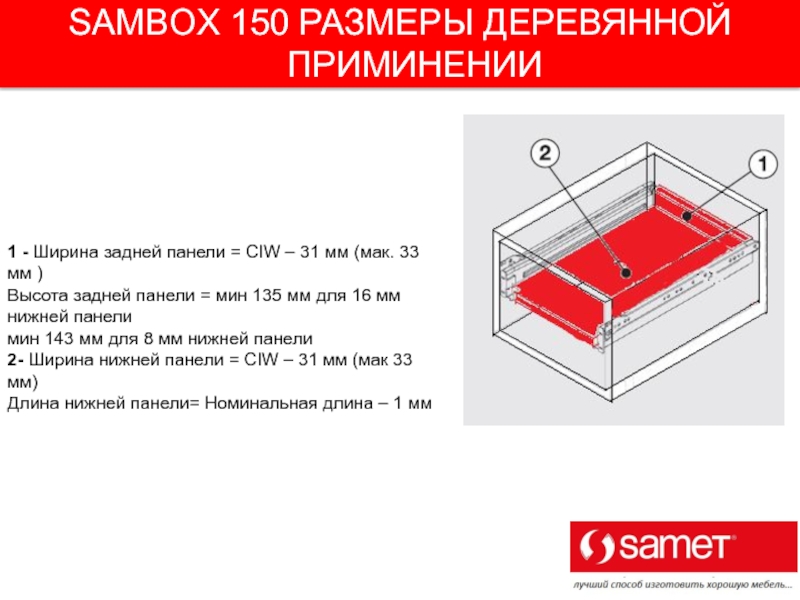

Слайд 26SAMBOX 150 РАЗМЕРЫ ДЕРЕВЯННОЙ ПРИМИНЕНИИ
1 - Ширина задней панели =
CIW – 31 мм (мак. 33 мм )
Высота задней панели
= мин 135 мм для 16 мм нижней панели
мин 143 мм для 8 мм нижней панели
2- Ширина нижней панели = CIW – 31 мм (мак 33 мм)
Длина нижней панели= Номинальная длина – 1 мм

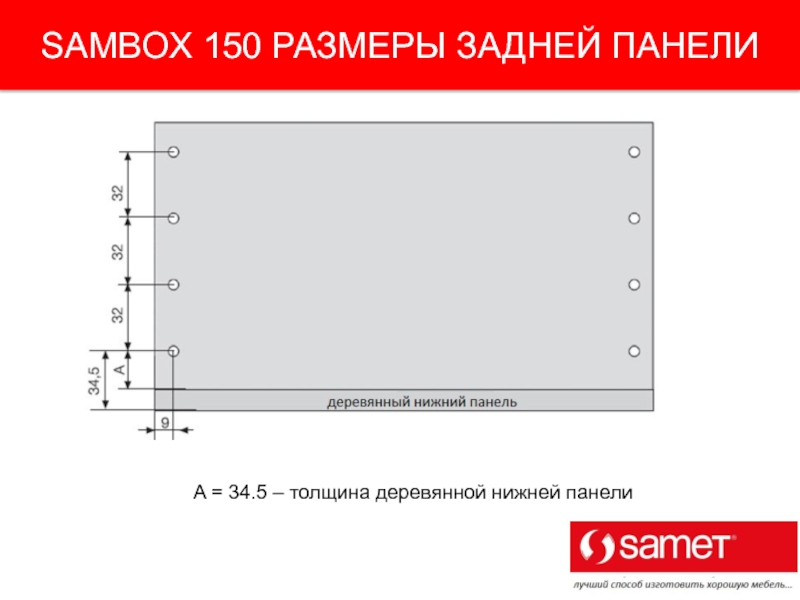

Слайд 27SAMBOX 150 РАЗМЕРЫ ЗАДНЕЙ ПАНЕЛИ
A = 34.5 – толщина деревянной
нижней панели

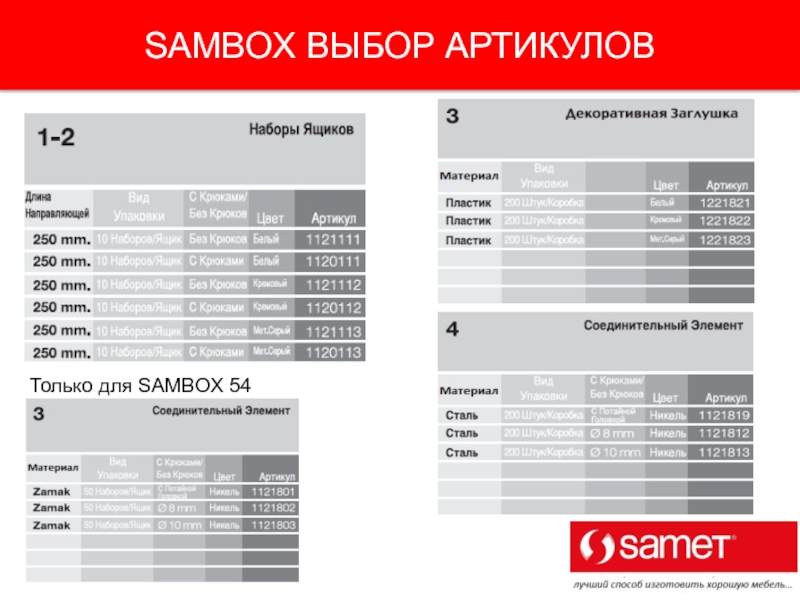

Слайд 28SAMBOX ВЫБОР АРТИКУЛОВ
Только для SAMBOX 54

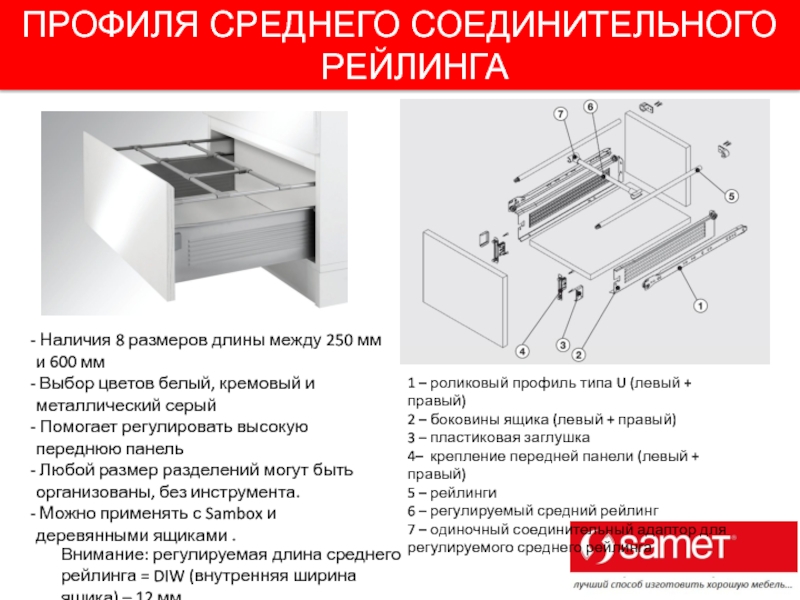

Слайд 29ПРОФИЛЯ СРЕДНЕГО СОЕДИНИТЕЛЬНОГО РЕЙЛИНГА
Наличия 8 размеров длины между 250
мм и 600 мм
Выбор цветов белый, кремовый и
металлический серый
Помогает регулировать высокую переднюю панель
Любой размер разделений могут быть организованы, без инструмента.
Можно применять с Sambox и деревянными ящиками .
Внимание: регулируемая длина среднего рейлинга = DIW (внутренняя ширина ящика) – 12 мм
1 – роликовый профиль типа U (левый + правый)
2 – боковины ящика (левый + правый)
3 – пластиковая заглушка
4– крепление передней панели (левый + правый)
5 – рейлинги
6 – регулируемый средний рейлинг
7 – одиночный соединительный адаптор для регулируемого среднего рейлинга

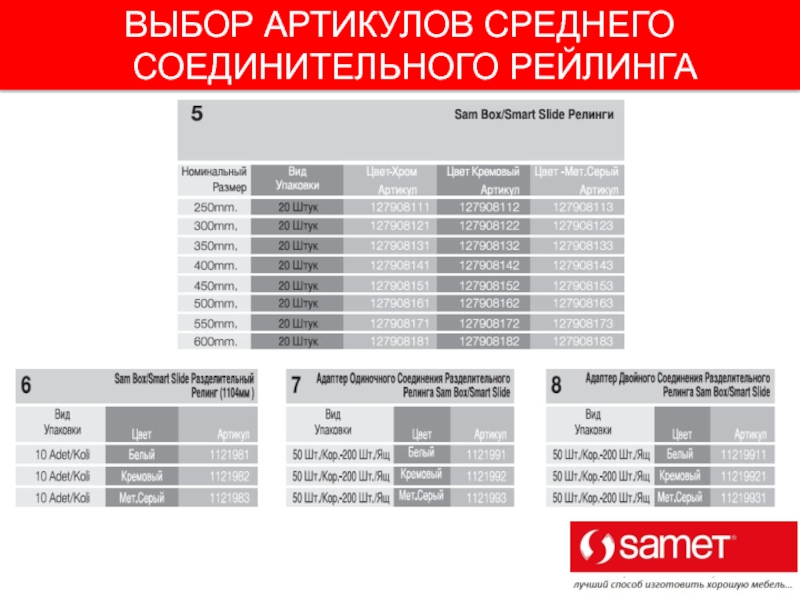

Слайд 30ВЫБОР АРТИКУЛОВ СРЕДНЕГО СОЕДИНИТЕЛЬНОГО РЕЙЛИНГА

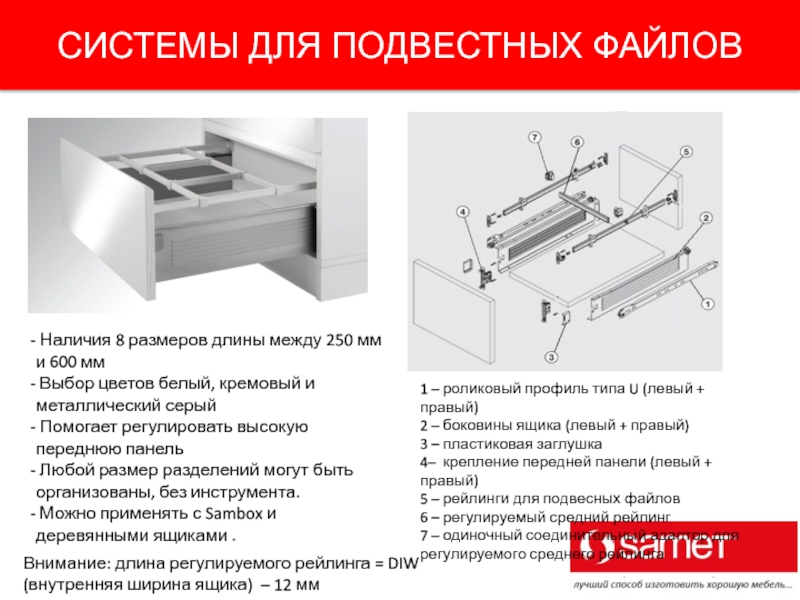

Слайд 31СИСТЕМЫ ДЛЯ ПОДВЕСТНЫХ ФАЙЛОВ
Наличия 8 размеров длины между 250
мм и 600 мм
Выбор цветов белый, кремовый и
металлический серый
Помогает регулировать высокую переднюю панель
Любой размер разделений могут быть организованы, без инструмента.
Можно применять с Sambox и деревянными ящиками .
Внимание: длина регулируемого рейлинга = DIW (внутренняя ширина ящика) – 12 мм
1 – роликовый профиль типа U (левый + правый)
2 – боковины ящика (левый + правый)
3 – пластиковая заглушка
4– крепление передней панели (левый + правый)
5 – рейлинги для подвесных файлов
6 – регулируемый средний рейлинг
7 – одиночный соединительный адаптор для регулируемого среднего рейлинга

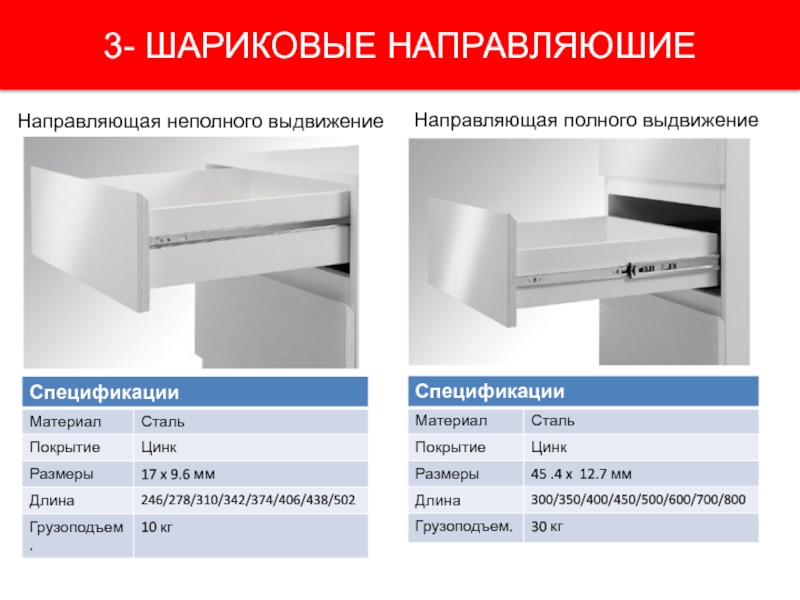

Слайд 333- ШАРИКОВЫЕ НАПРАВЛЯЮШИЕ
Направляющая полного выдвижение

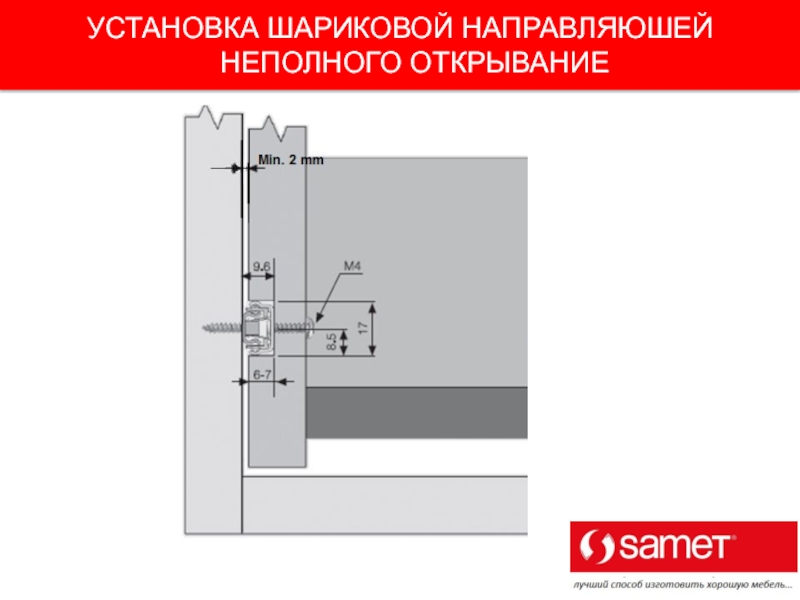

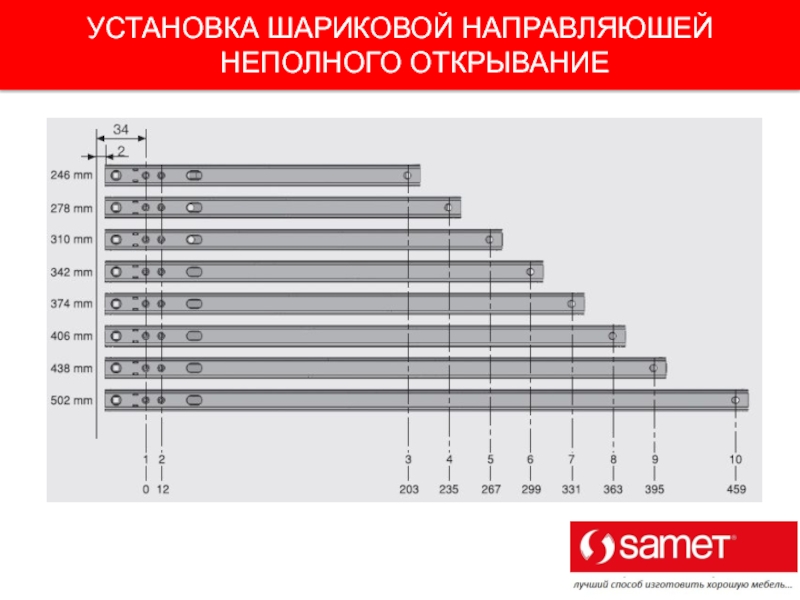

Слайд 34УСТАНОВКА ШАРИКОВОЙ НАПРАВЛЯЮШЕЙ НЕПОЛНОГО ОТКРЫВАНИЕ
Слайд 35УСТАНОВКА ШАРИКОВОЙ НАПРАВЛЯЮШЕЙ НЕПОЛНОГО ОТКРЫВАНИЕ

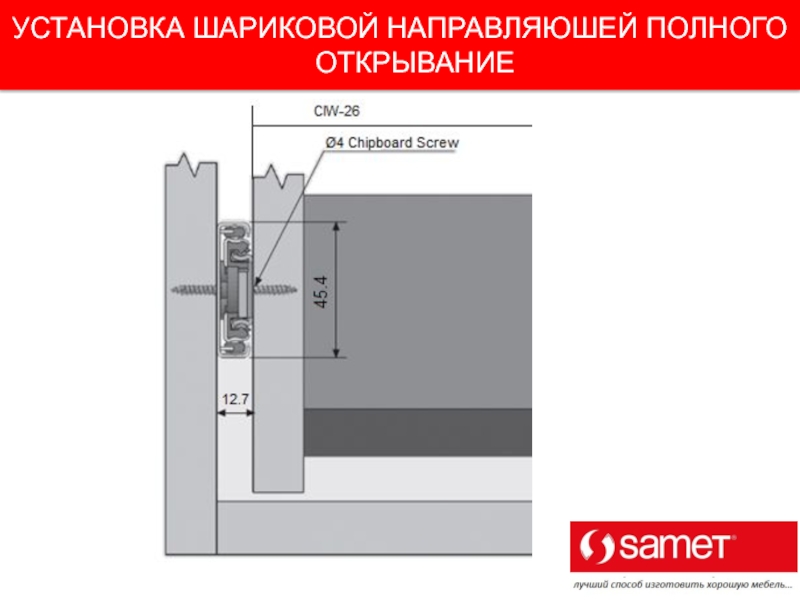

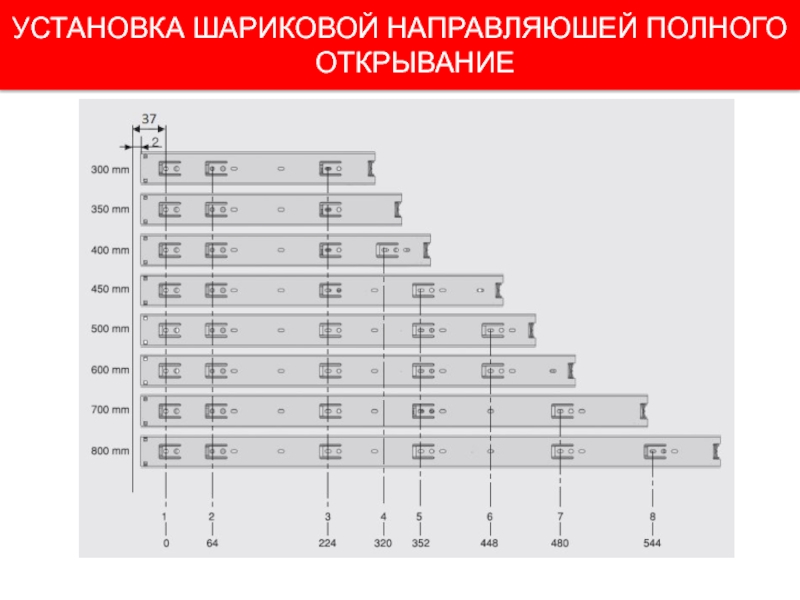

Слайд 36УСТАНОВКА ШАРИКОВОЙ НАПРАВЛЯЮШЕЙ ПОЛНОГО ОТКРЫВАНИЕ
Слайд 37УСТАНОВКА ШАРИКОВОЙ НАПРАВЛЯЮШЕЙ ПОЛНОГО ОТКРЫВАНИЕ

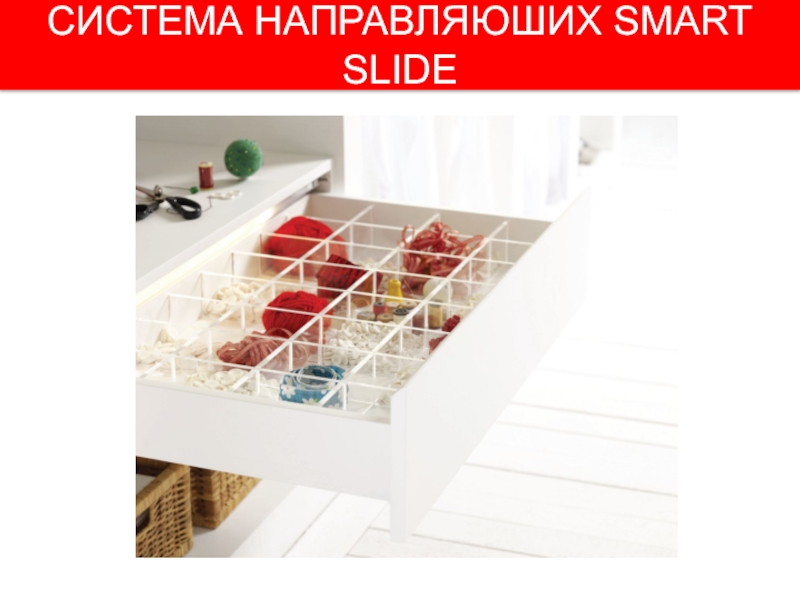

Слайд 38СИСТЕМА НАПРАВЛЯЮШИХ SMART SLIDE

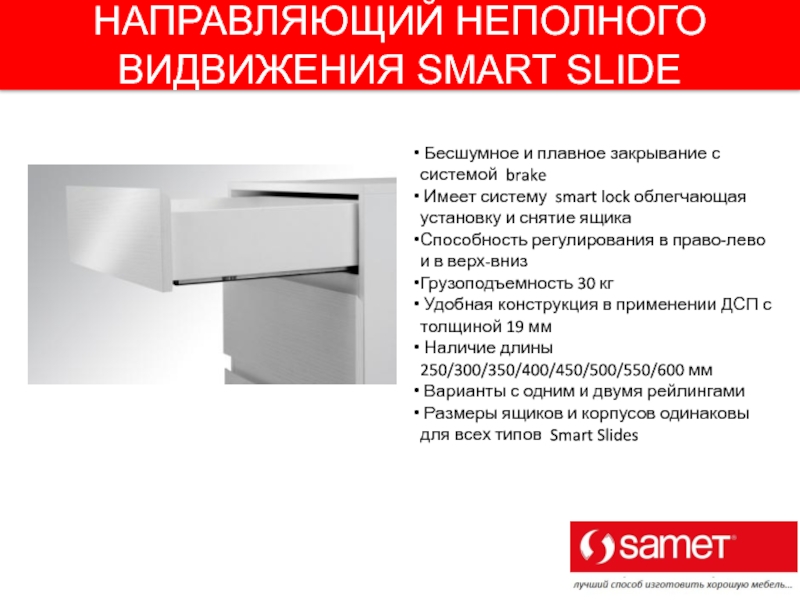

Слайд 39НАПРАВЛЯЮЩИЙ НЕПОЛНОГО ВИДВИЖЕНИЯ SMART SLIDE
Бесшумное и плавное закрывание
с системой brake
Имеет систему smart lock облегчающая установку
и снятие ящика
Способность регулирования в право-лево и в верх-вниз
Грузоподъемность 30 кг
Удобная конструкция в применении ДСП с толщиной 19 мм
Наличие длины 250/300/350/400/450/500/550/600 мм
Варианты с одним и двумя рейлингами
Размеры ящиков и корпусов одинаковы для всех типов Smart Slides
Слайд 40НАПРАВЛЯЮЩИЙ НЕПОЛНОГО ВИДВИЖЕНИЯ SMART SLIDE
Неполное выдвижение с/без Brake
Слайд 41НАПРАВЛЯЮЩАЯ НЕПОЛНОГО ВИДВИЖЕНИЯ SMART SLIDE PUSH OPEN
Регулировка 3мм
в перед и назад за счет винтового механизмаmm back and
forward adjustment by the screw on Push Open mechanism.
Легкое снятие и установка ящика с помощью Smart Lock
Способность регулирования в право-лево и в верх-вниз
Грузоподъемность 30 кг
Удобная конструкция в применении ДСП с толщиной 19 мм
Наличие длины 250/300/350/400/450/500/550/600 мм
Варианты с одним и двумя рейлингами
Размеры ящиков и корпусов одинаковы для всех типов Smart Slides

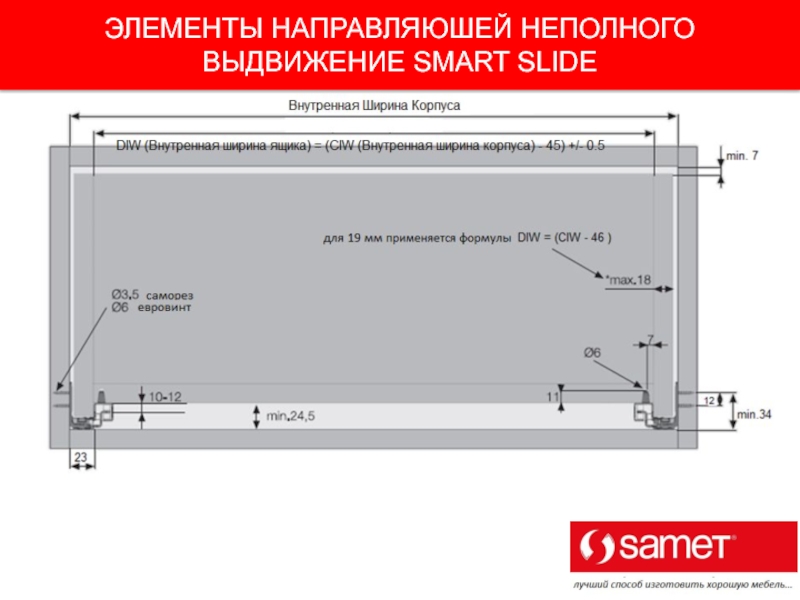

Слайд 42ЭЛЕМЕНТЫ НАПРАВЛЯЮШЕЙ НЕПОЛНОГО ВЫДВИЖЕНИЕ SMART SLIDE
Слайд 43ЭЛЕМЕНТЫ НАПРАВЛЯЮШЕЙ НЕПОЛНОГО ВЫДВИЖЕНИЕ SMART SLIDE

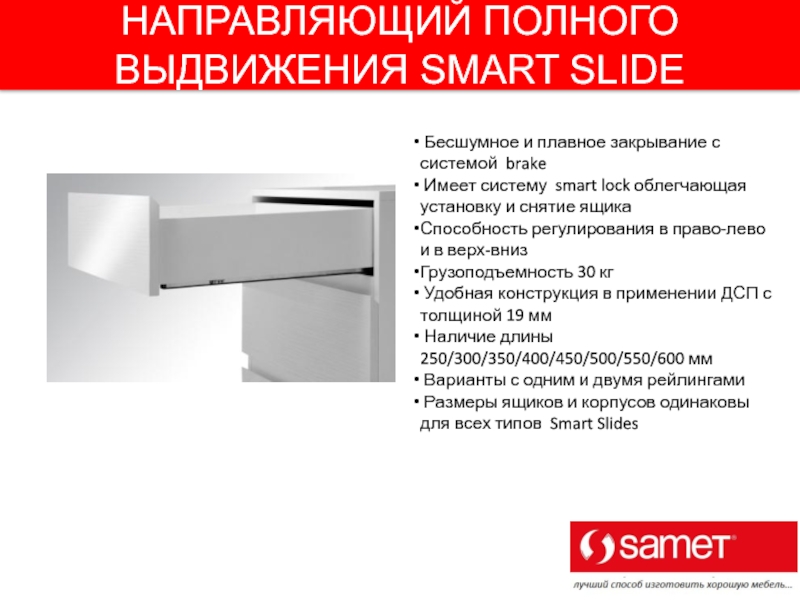

Слайд 44НАПРАВЛЯЮЩИЙ ПОЛНОГО ВЫДВИЖЕНИЯ SMART SLIDE
Бесшумное и плавное закрывание с
системой brake
Имеет систему smart lock облегчающая установку и
снятие ящика
Способность регулирования в право-лево и в верх-вниз
Грузоподъемность 30 кг
Удобная конструкция в применении ДСП с толщиной 19 мм
Наличие длины 250/300/350/400/450/500/550/600 мм
Варианты с одним и двумя рейлингами
Размеры ящиков и корпусов одинаковы для всех типов Smart Slides

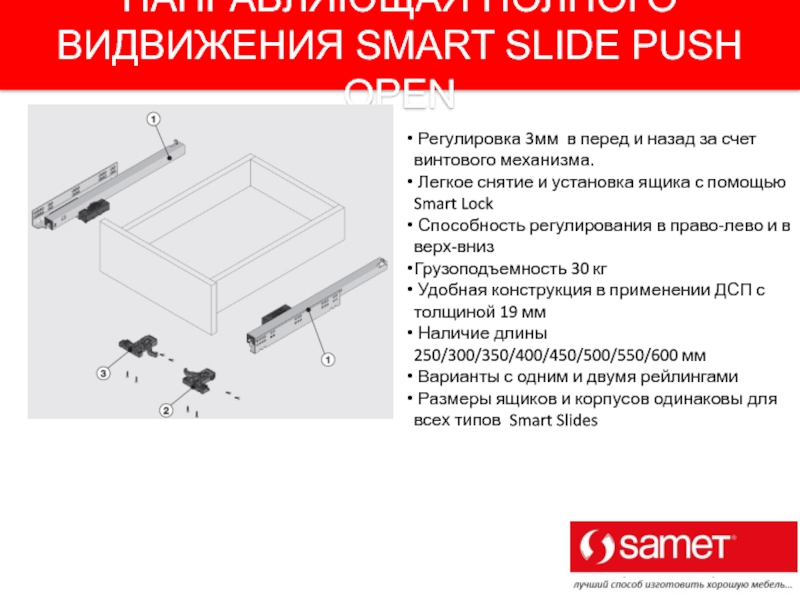

Слайд 45НАПРАВЛЯЮЩАЯ ПОЛНОГО ВИДВИЖЕНИЯ SMART SLIDE PUSH OPEN
Регулировка 3мм
в перед и назад за счет винтового механизма.
Легкое снятие
и установка ящика с помощью Smart Lock
Способность регулирования в право-лево и в верх-вниз
Грузоподъемность 30 кг
Удобная конструкция в применении ДСП с толщиной 19 мм
Наличие длины 250/300/350/400/450/500/550/600 мм
Варианты с одним и двумя рейлингами
Размеры ящиков и корпусов одинаковы для всех типов Smart Slides

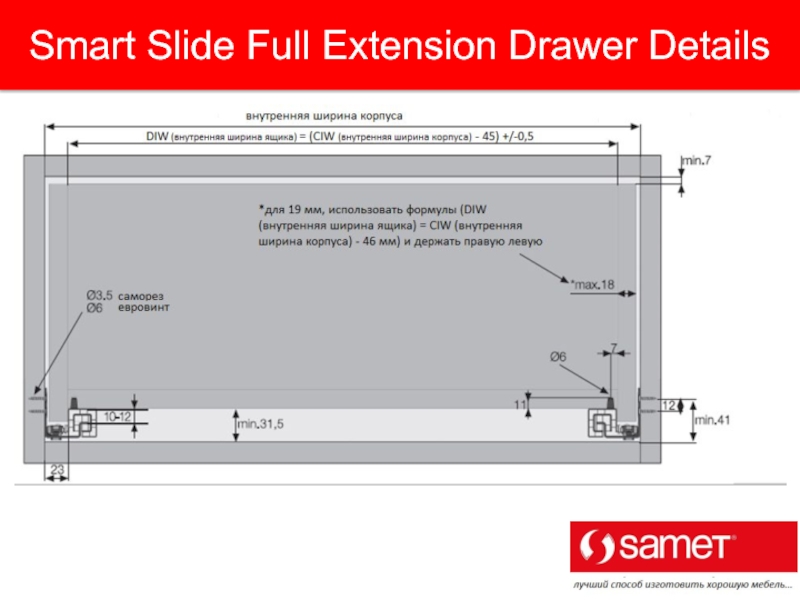

Слайд 46Smart Slide Full Extension Drawer Details
Слайд 47SMART SLIDE С РЕЙЛИНГАМИ
Smart Slide с одним рейлингом
Smart Slide с
двумя рейлингами
Слайд 48СПИСОК СОСТАВЛЯЮЩИХ РЕЙЛИНГОВ SMART SLIDE
1- Smart Slide направляюший левый правый
2-3
Smart Lock левый правый
4- Рейлинги
5- Разделяющая трубка
6- Единичный держатель
трубки
7- Двойной держатель трубки

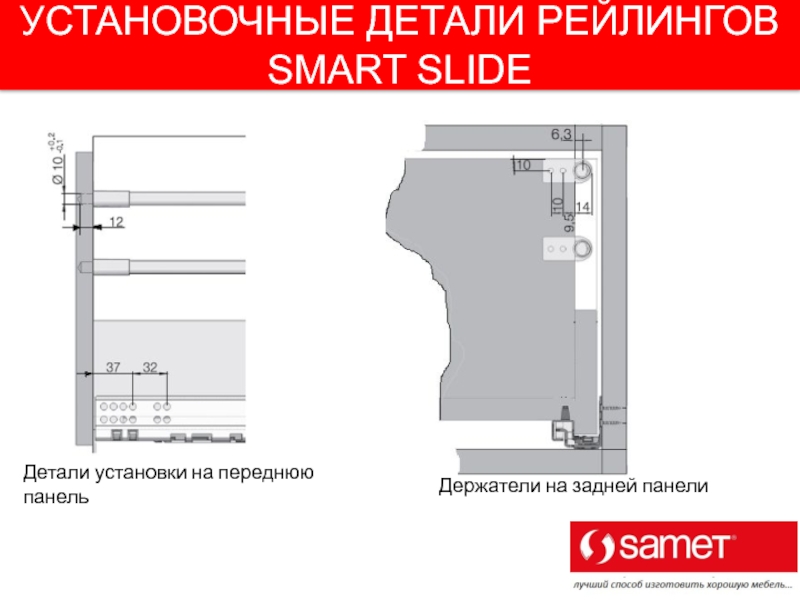

Слайд 49УСТАНОВОЧНЫЕ ДЕТАЛИ РЕЙЛИНГОВ SMART SLIDE
Детали установки на переднюю панель
Держатели на задней панели

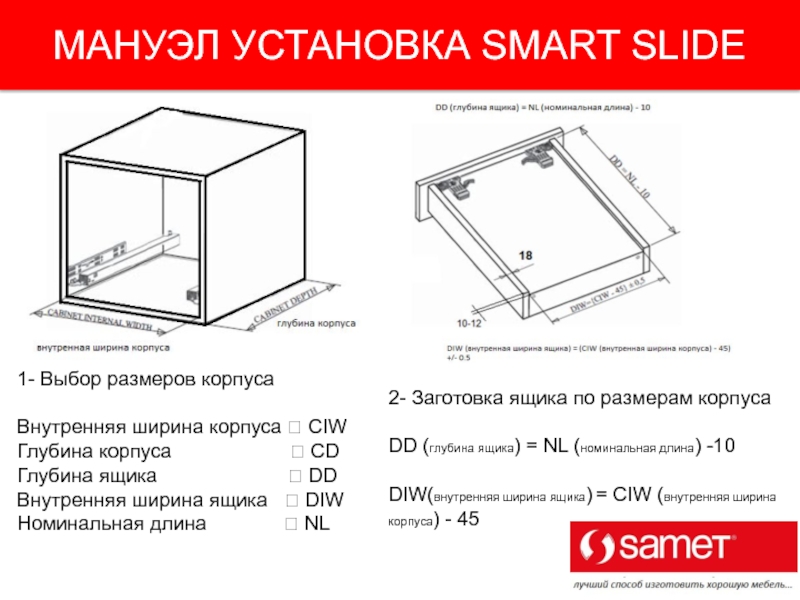

Слайд 501- Выбор размеров корпуса
Внутренняя ширина корпуса CIW
Глубина корпуса
CD
Глубина
ящика DD
Внутренняя ширина ящика DIW
Номинальная длина NL
2- Заготовка ящика по размерам корпуса
DD (глубина ящика) = NL (номинальная длина) -10
DIW(внутренняя ширина ящика) = CIW (внутренняя ширина корпуса) - 45
МАНУЭЛ УСТАНОВКА SMART SLIDE

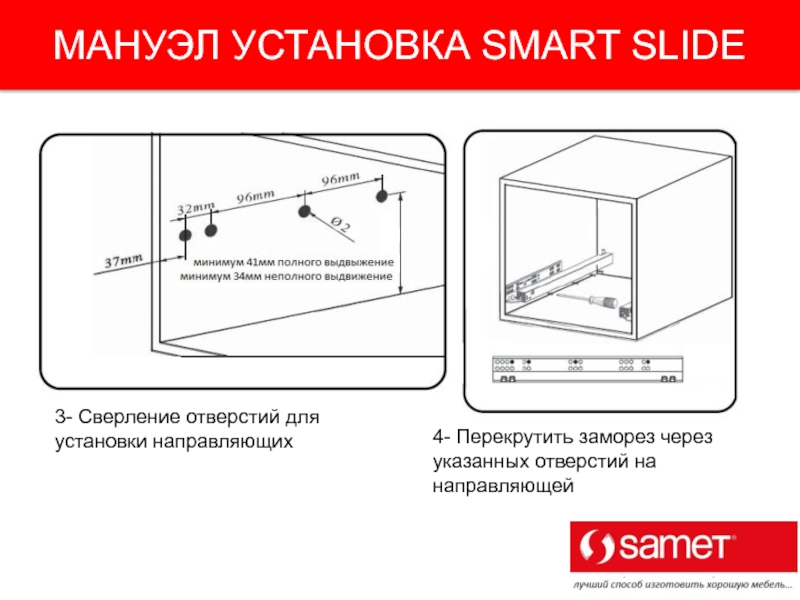

Слайд 51МАНУЭЛ УСТАНОВКА SMART SLIDE
3- Сверление отверстий для установки направляющих
4-
Перекрутить заморез через указанных отверстий на направляющей

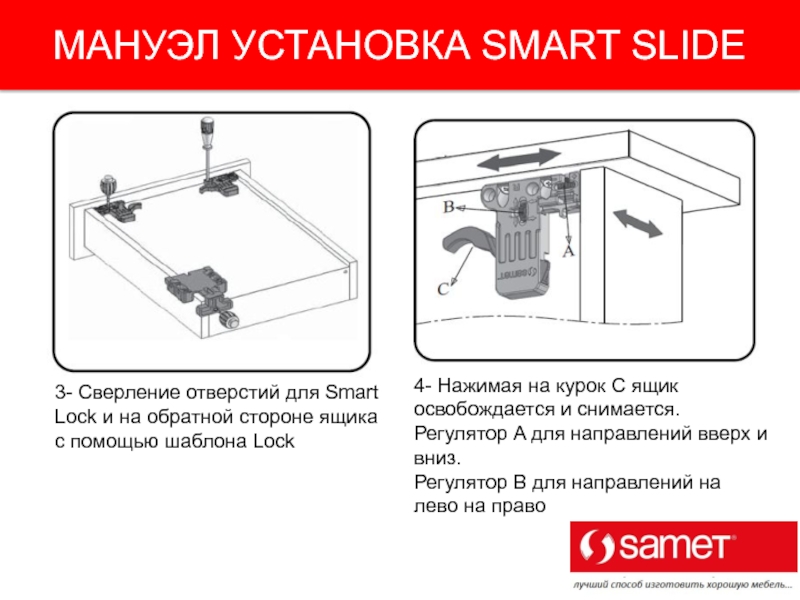

Слайд 52МАНУЭЛ УСТАНОВКА SMART SLIDE
3- Сверление отверстий для Smart Lock
и на обратной стороне ящика с помощью шаблона Lock
4-
Нажимая на курок C ящик освобождается и снимается.
Регулятор A для направлений вверх и вниз.
Регулятор B для направлений на лево на право

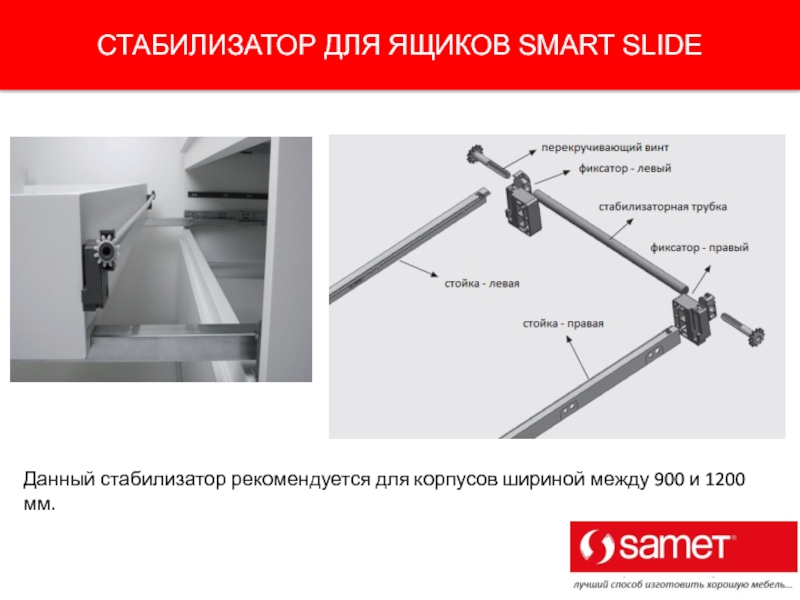

Слайд 53СТАБИЛИЗАТОР ДЛЯ ЯЩИКОВ SMART SLIDE
Данный стабилизатор рекомендуется для корпусов шириной
между 900 и 1200 мм.
Слайд 54ДЕТАЛИ УСТАНОВКИ СТАБИЛИЗАТОРА ДЛЯ ЯЩИКОВ SMART SLIDE

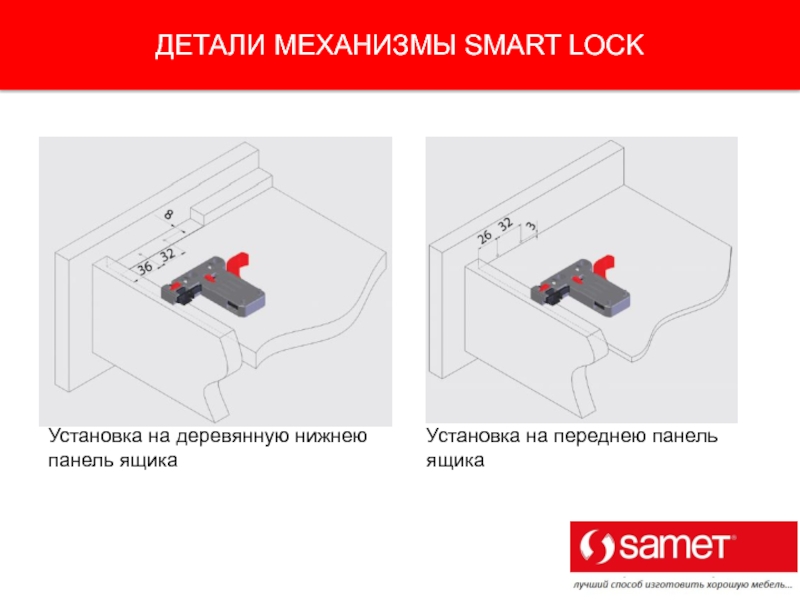

Слайд 55ДЕТАЛИ МЕХАНИЗМЫ SMART LOCK
Установка на деревянную нижнею панель ящика
Установка на переднею панель ящика

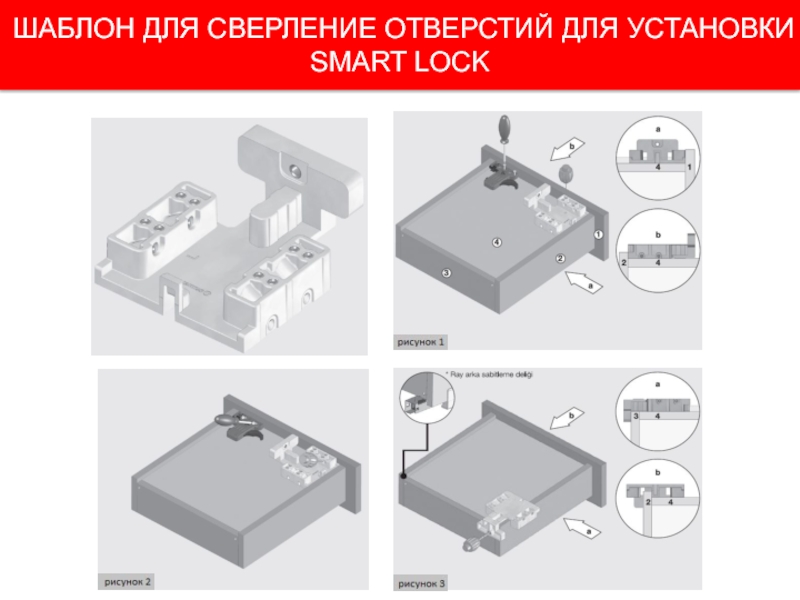

Слайд 56ШАБЛОН ДЛЯ СВЕРЛЕНИЕ ОТВЕРСТИЙ ДЛЯ УСТАНОВКИ SMART LOCK

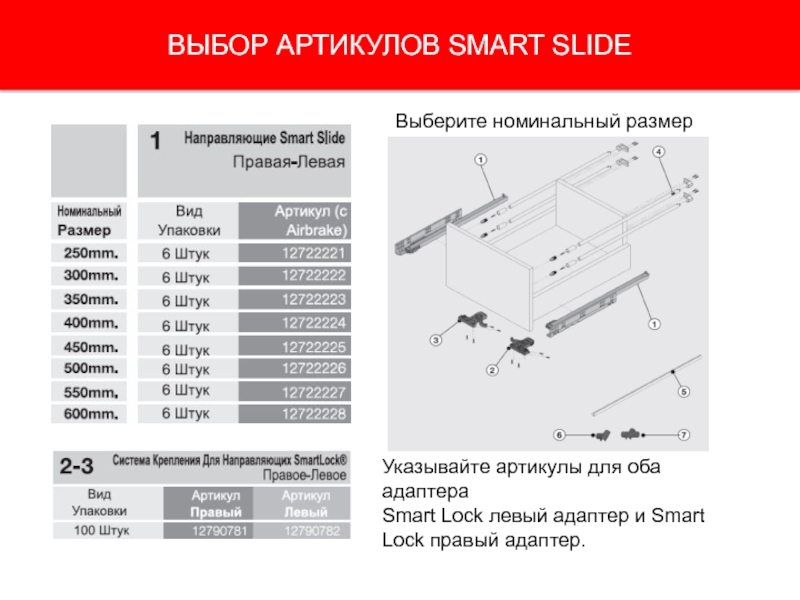

Слайд 57ВЫБОР АРТИКУЛОВ SMART SLIDE
Указывайте артикулы для оба адаптера
Smart Lock
левый адаптер и Smart Lock правый адаптер.
Выберите номинальный размер

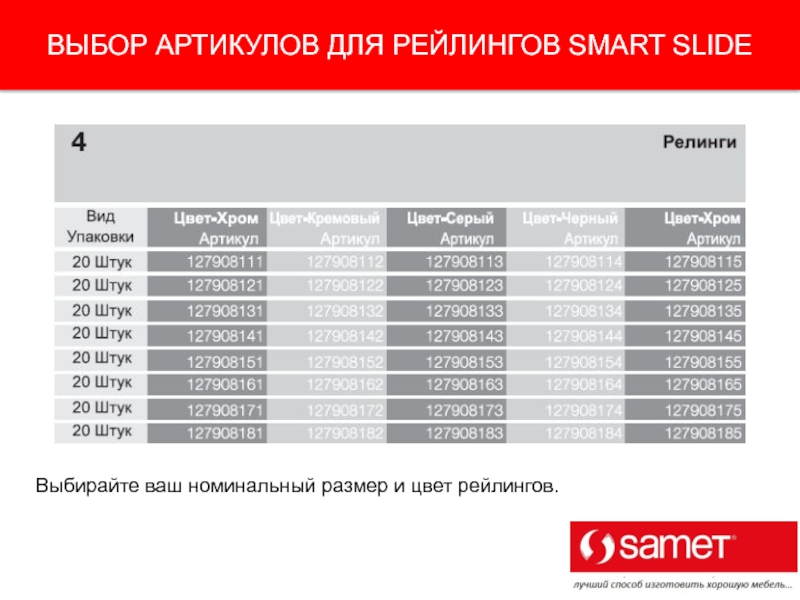

Слайд 58ВЫБОР АРТИКУЛОВ ДЛЯ РЕЙЛИНГОВ SMART SLIDE
Выбирайте ваш номинальный размер
и цвет рейлингов.

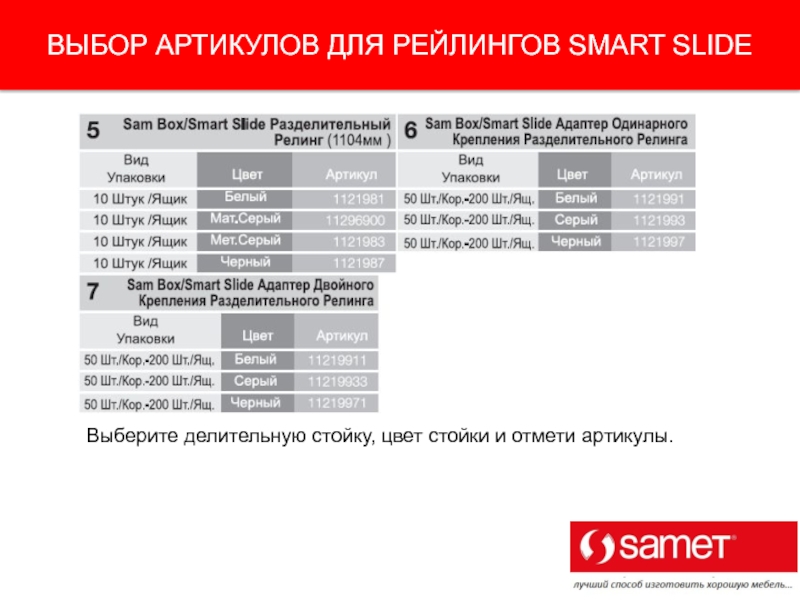

Слайд 59ВЫБОР АРТИКУЛОВ ДЛЯ РЕЙЛИНГОВ SMART SLIDE
Выберите делительную стойку, цвет
стойки и отмети артикулы.

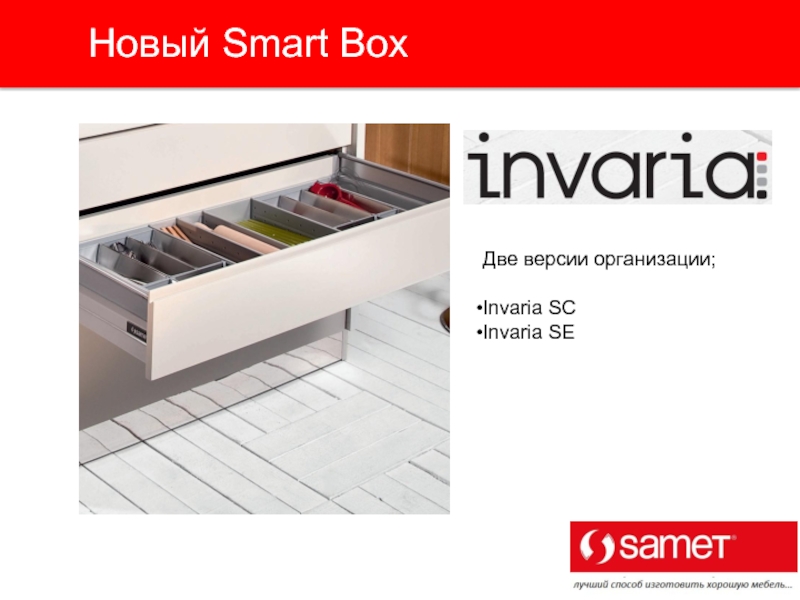

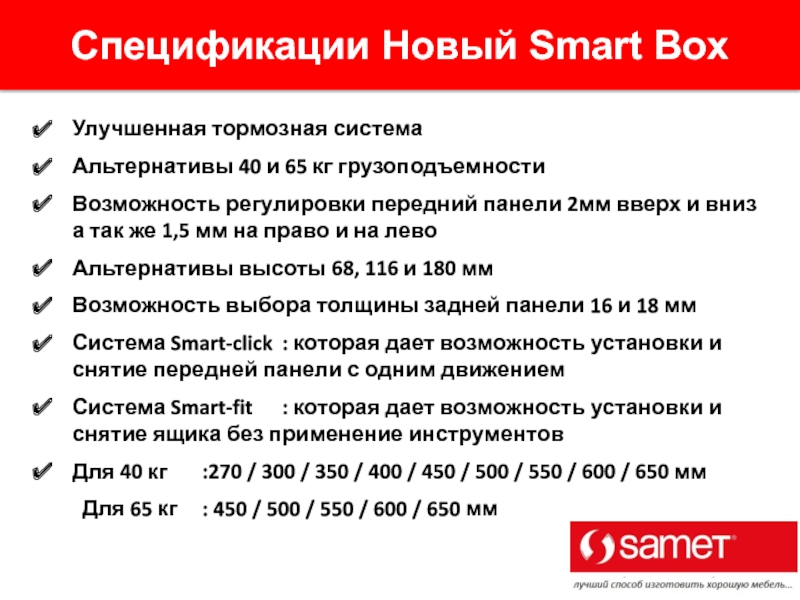

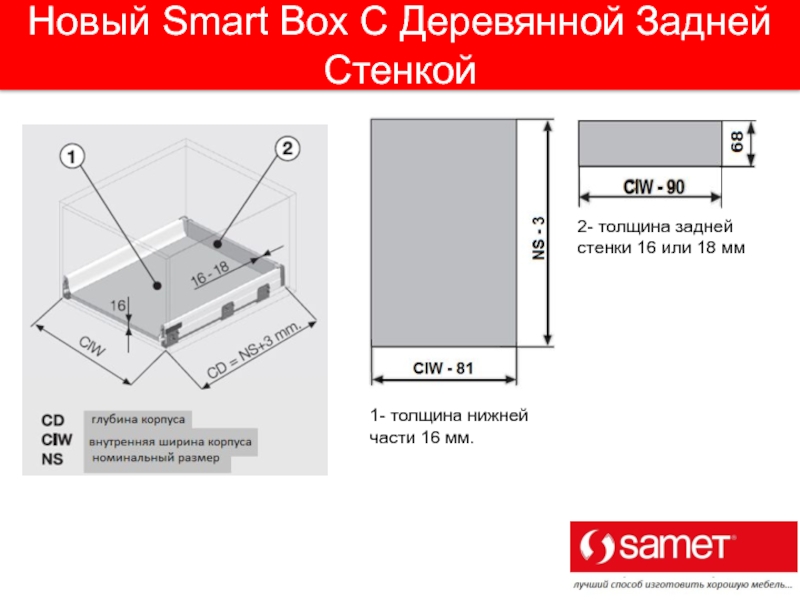

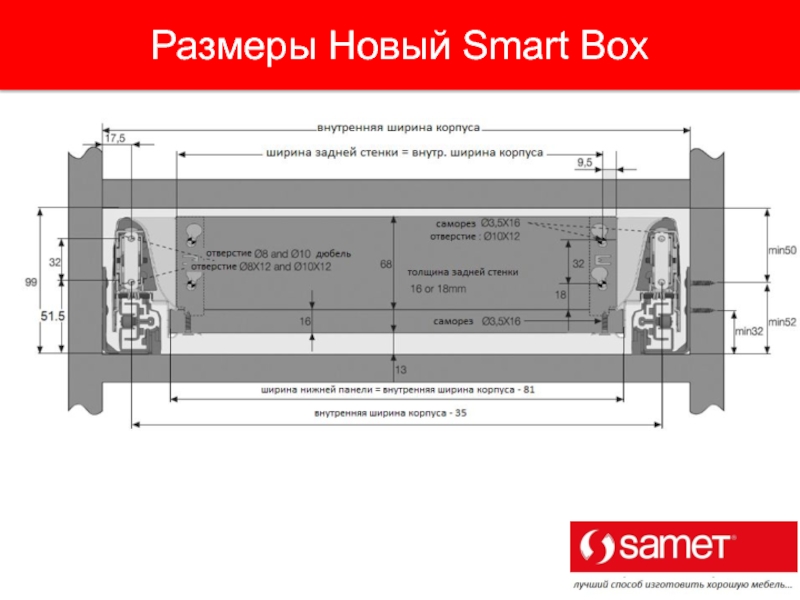

Слайд 61Спецификации Новый Smart Box
Улучшенная тормозная система
Альтернативы 40 и 65
кг грузоподъемности

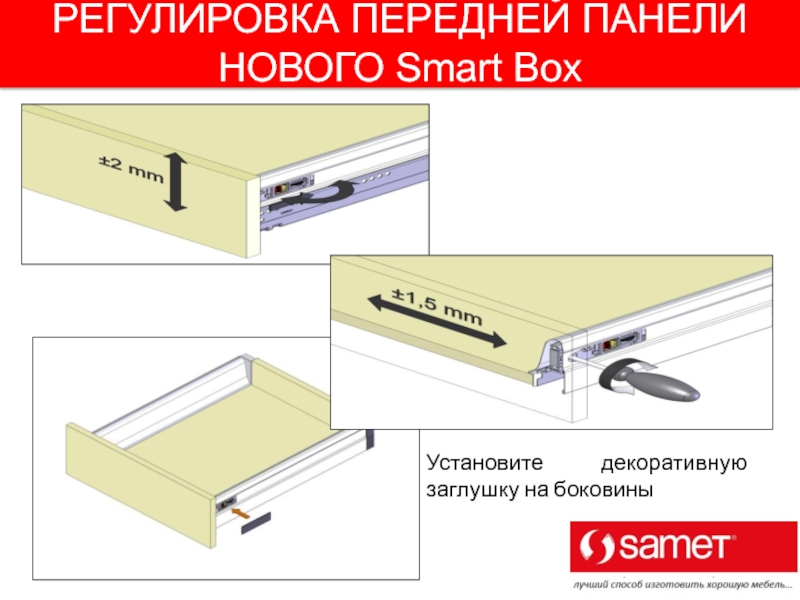

Возможность регулировки передний панели 2мм вверх и вниз а
так же 1,5 мм на право и на лево
Альтернативы высоты 68, 116 и 180 мм
Возможность выбора толщины задней панели 16 и 18 мм
Система Smart-click : которая дает возможность установки и снятие передней панели с одним движением
Система Smart-fit : которая дает возможность установки и снятие ящика без применение инструментов
Для 40 кг :270 / 300 / 350 / 400 / 450 / 500 / 550 / 600 / 650 мм
Для 65 кг : 450 / 500 / 550 / 600 / 650 мм

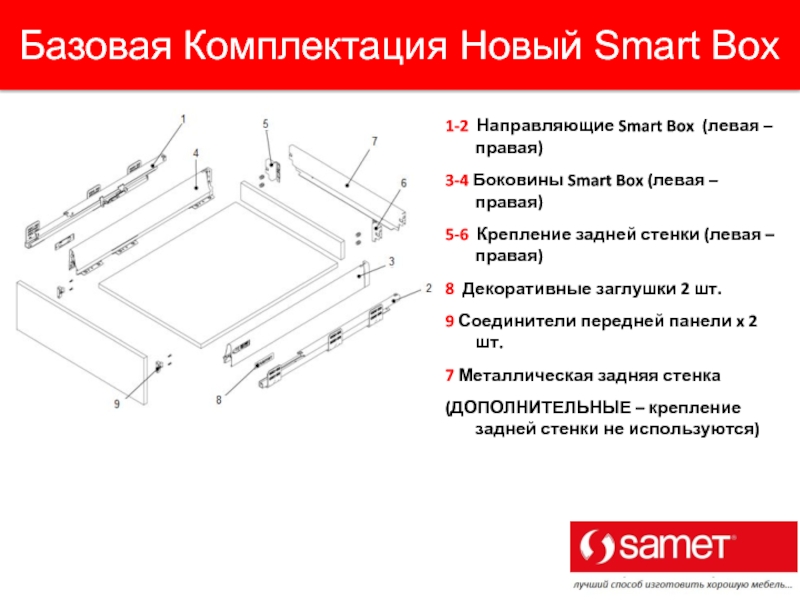

Слайд 621-2 Направляющие Smart Box (левая – правая)
3-4 Боковины Smart Box
(левая – правая)
5-6 Крепление задней стенки (левая – правая)
8 Декоративные
заглушки 2 шт.
9 Соединители передней панели x 2 шт.
7 Металлическая задняя стенка
(ДОПОЛНИТЕЛЬНЫЕ – крепление задней стенки не используются)
Базовая Комплектация Новый Smart Box

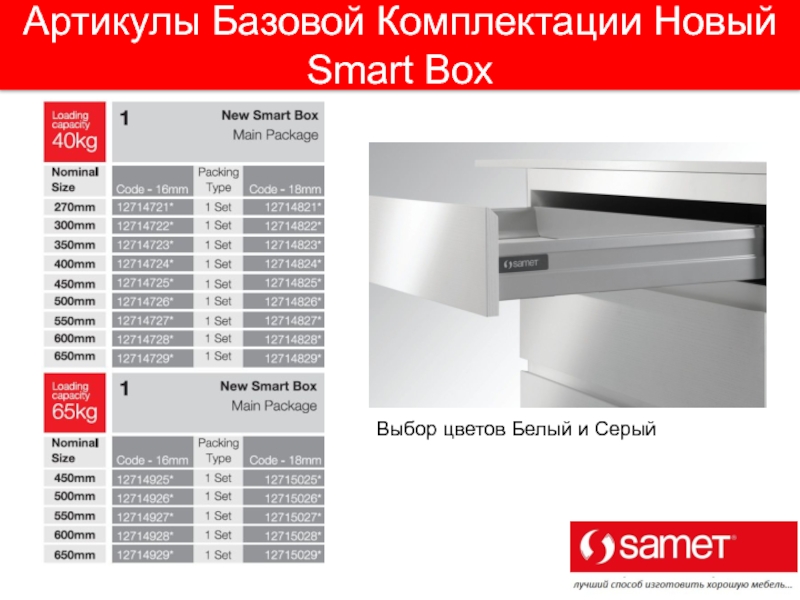

Слайд 63Артикулы Базовой Комплектации Новый Smart Box
Выбор цветов Белый и Серый
Слайд 66Новый Smart Box С Деревянной Задней Стенкой
1- толщина нижней части
16 мм.
2- толщина задней стенки 16 или 18 мм
Слайд 67Новый Smart Box С Металлической Задней Стенкой
3- толщина деревянной нижней
панели16мм.
Одинакова для всех видов ящиков
Новый Smart Box
4 – ширина
металл. задней стенки = CIW - 29

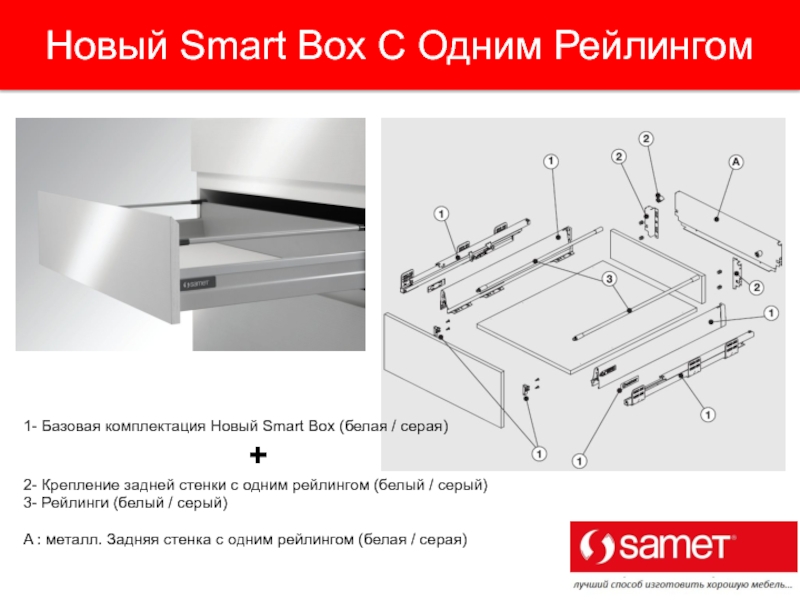

Слайд 68Новый Smart Box С Одним Рейлингом
1- Базовая комплектация Новый Smart
Box (белая / серая)
+
2- Крепление задней стенки с одним рейлингом
(белый / серый)
3- Рейлинги (белый / серый)
A : металл. Задняя стенка с одним рейлингом (белая / серая)

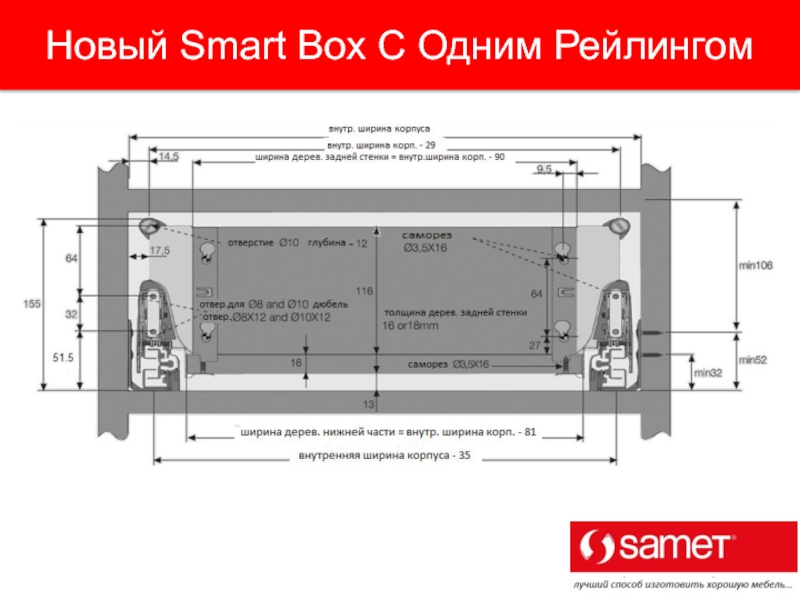

Слайд 69Новый Smart Box С Одним Рейлингом

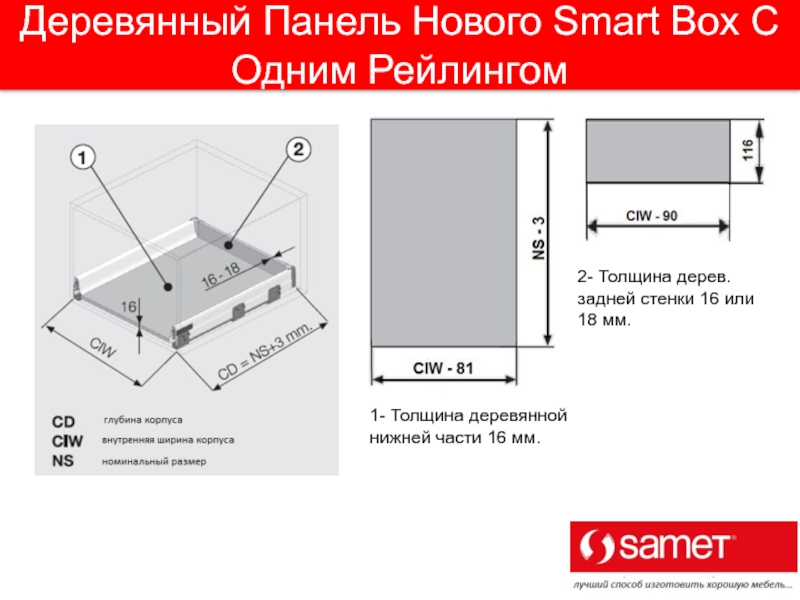

Слайд 70Деревянный Панель Нового Smart Box С Одним Рейлингом
1- Толщина деревянной
нижней части 16 мм.
2- Толщина дерев. задней стенки 16 или
18 мм.

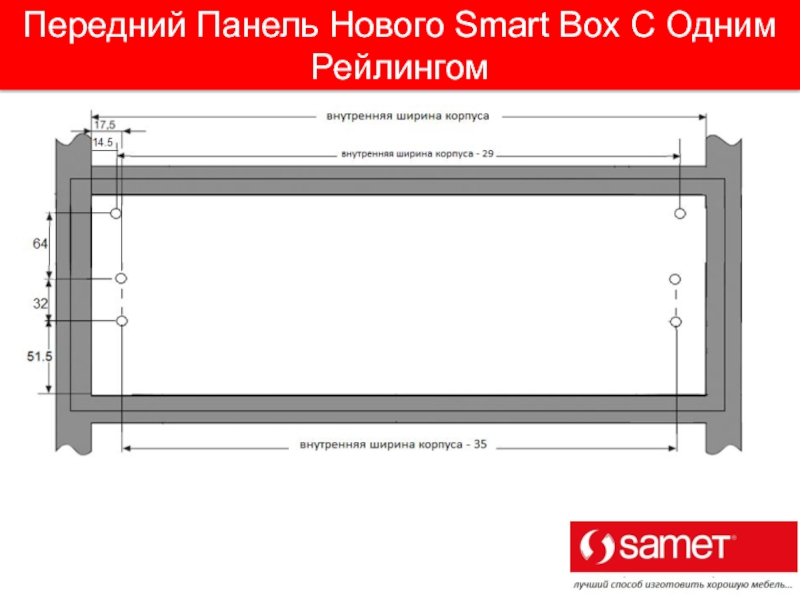

Слайд 71Передний Панель Нового Smart Box С Одним Рейлингом
Слайд 72Новый Smart Box С Двумя Рейлингами
1- Базовая комплектация Новый Smart
Box (белая / серая)
+
2- Крепление задней стенки с двумя рейлингами
(белый / серый)
3- Рейлинги (белый / серый) x 2 комп.
A : металл. Задняя стенка с двумя рейлингами (белая / серая)

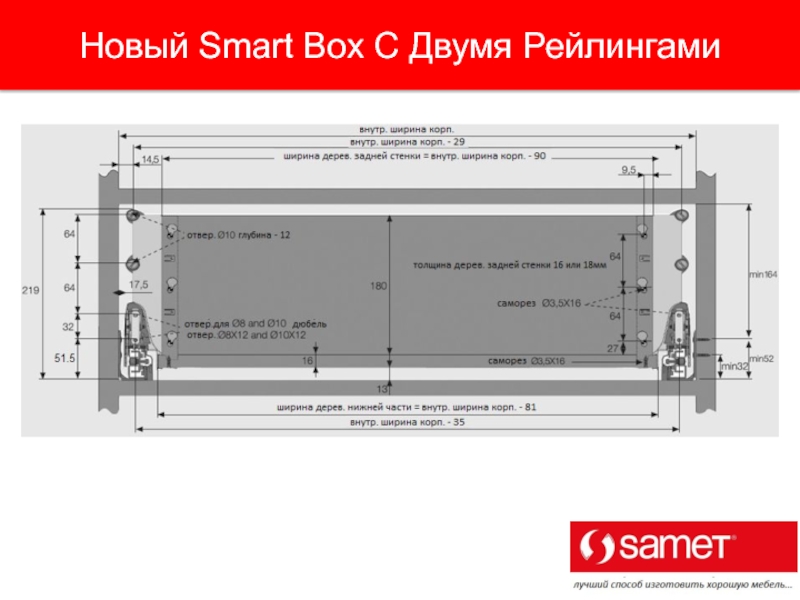

Слайд 73Новый Smart Box С Двумя Рейлингами

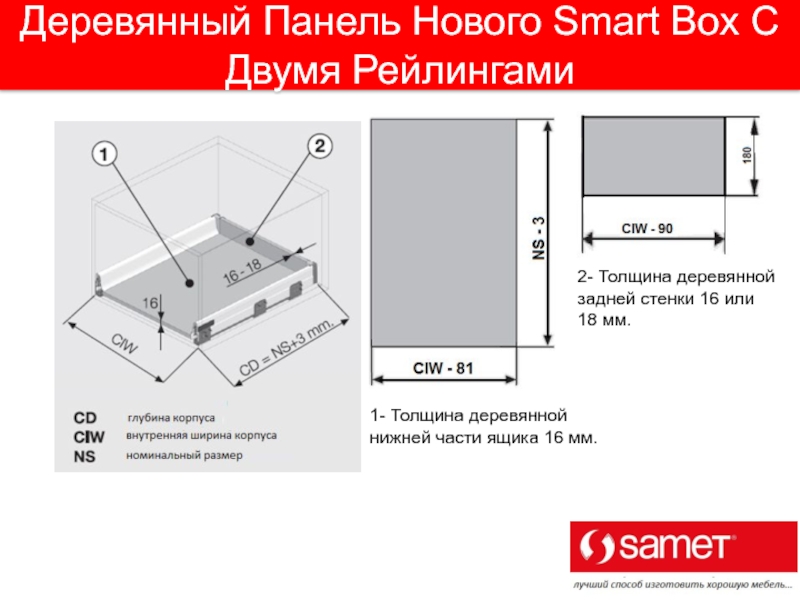

Слайд 74Деревянный Панель Нового Smart Box С Двумя Рейлингами
1- Толщина деревянной
нижней части ящика 16 мм.
2- Толщина деревянной задней стенки 16
или 18 мм.

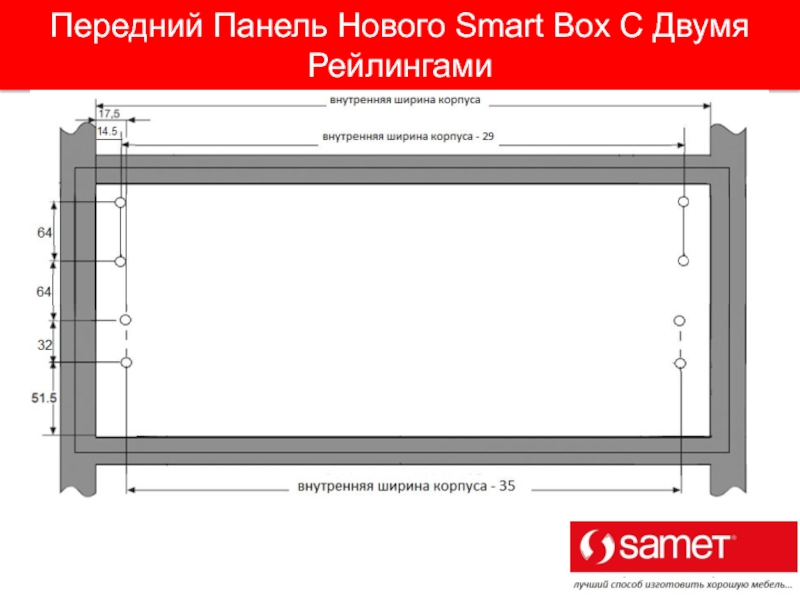

Слайд 75Передний Панель Нового Smart Box С Двумя Рейлингами

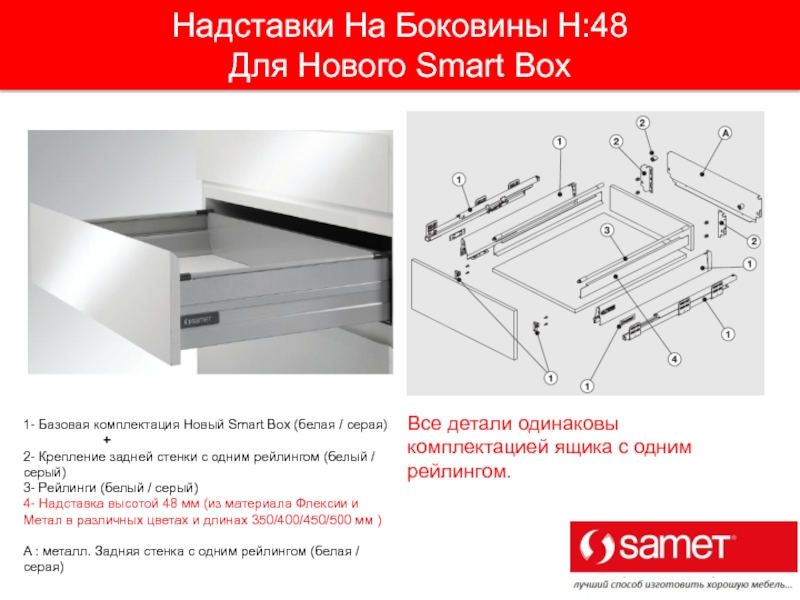

Слайд 76Надставки На Боковины H:48
Для Нового Smart Box
1- Базовая комплектация Новый
Smart Box (белая / серая)
+
2- Крепление задней стенки с одним
рейлингом (белый / серый)
3- Рейлинги (белый / серый)
4- Надставка высотой 48 мм (из материала Флексии и Метал в различных цветах и длинах 350/400/450/500 мм )
A : металл. Задняя стенка с одним рейлингом (белая / серая)
Все детали одинаковы комплектацией ящика с одним рейлингом.

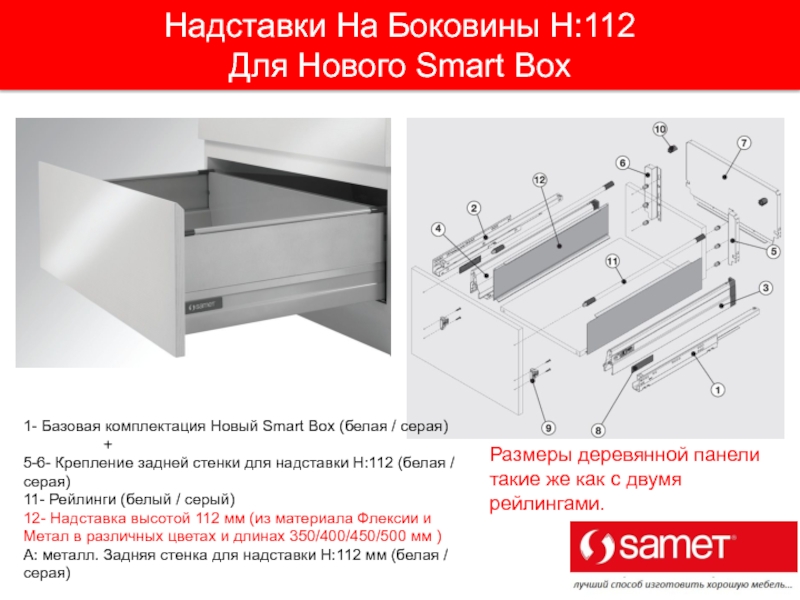

Слайд 77Надставки На Боковины H:112
Для Нового Smart Box
Размеры деревянной панели такие
же как с двумя рейлингами.
1- Базовая комплектация Новый Smart
Box (белая / серая)
+
5-6- Крепление задней стенки для надставки H:112 (белая / серая)
11- Рейлинги (белый / серый)
12- Надставка высотой 112 мм (из материала Флексии и Метал в различных цветах и длинах 350/400/450/500 мм )
A: металл. Задняя стенка для надставки H:112 мм (белая / серая)

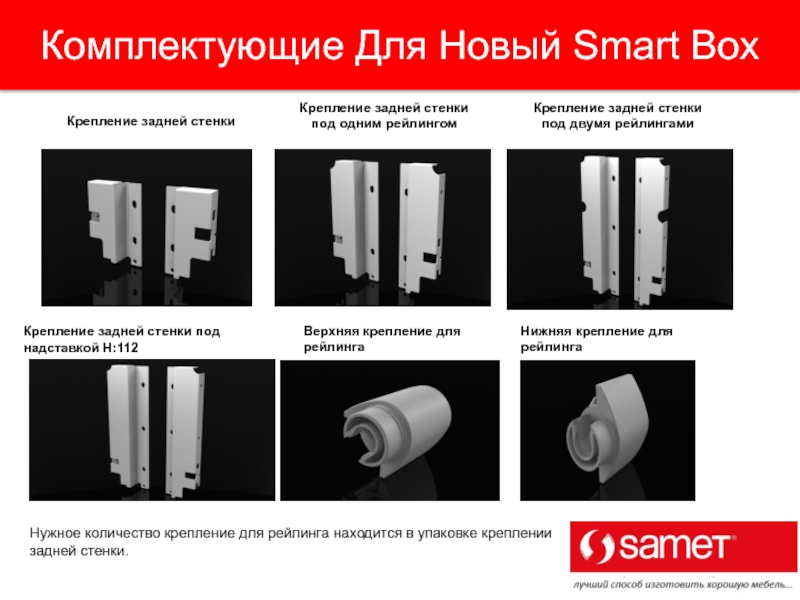

Слайд 78Нужное количество крепление для рейлинга находится в упаковке креплении задней
стенки.
Комплектующие Для Новый Smart Box

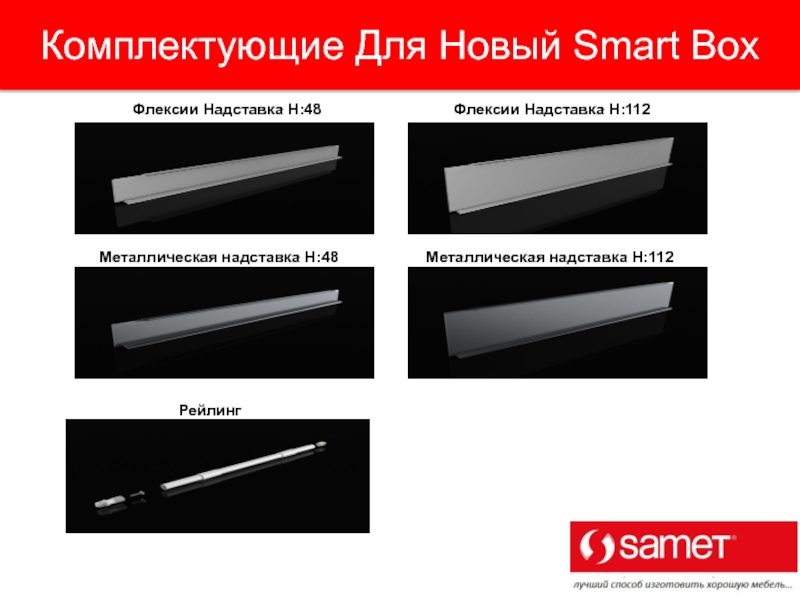

Слайд 79Флексии Надставка H:48
Металлическая надставка H:48
Рейлинг
Флексии Надставка H:112
Металлическая надставка H:112
Комплектующие Для
Новый Smart Box
Слайд 80Системы Внутренних Ящиков Новый Smart Box IN-BOX

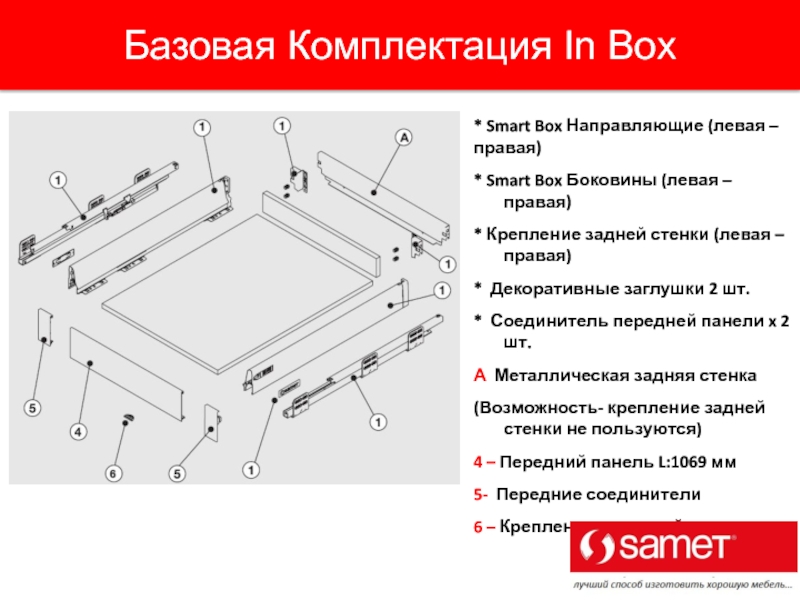

Слайд 81* Smart Box Направляющие (левая – правая)
* Smart Box Боковины
(левая – правая)
* Крепление задней стенки (левая – правая)
* Декоративные
заглушки 2 шт.
* Соединитель передней панели x 2 шт.
А Металлическая задняя стенка
(Возможность- крепление задней стенки не пользуются)
4 – Передний панель L:1069 мм
5- Передние соединители
6 – Креплении передней панели
Базовая Комплектация In Box

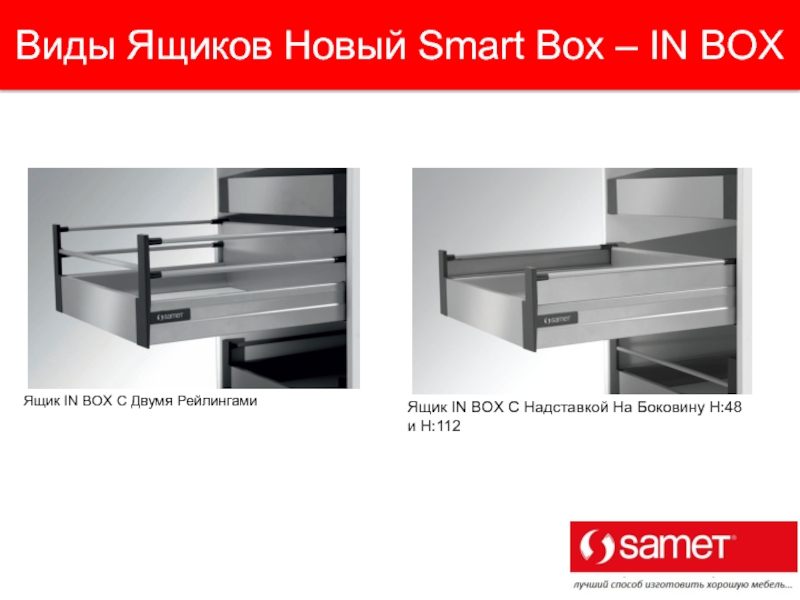

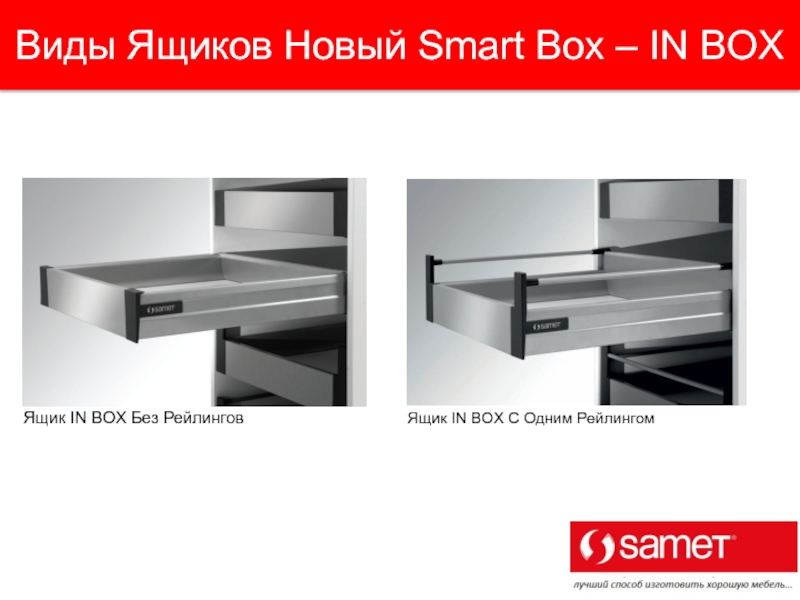

Слайд 82Виды Ящиков Новый Smart Box – IN BOX
Слайд 83Виды Ящиков Новый Smart Box – IN BOX

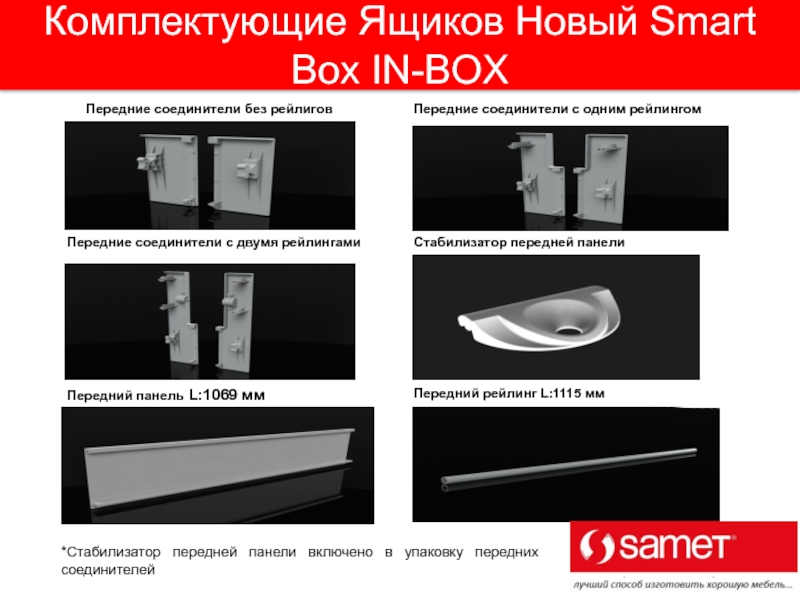

Слайд 84*Стабилизатор передней панели включено в упаковку передних соединителей
Комплектующие Ящиков Новый
Smart Box IN-BOX

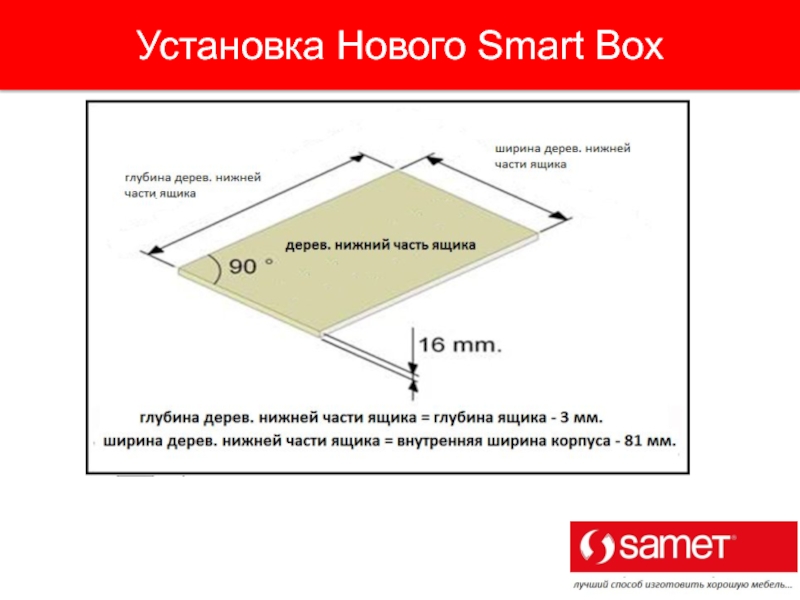

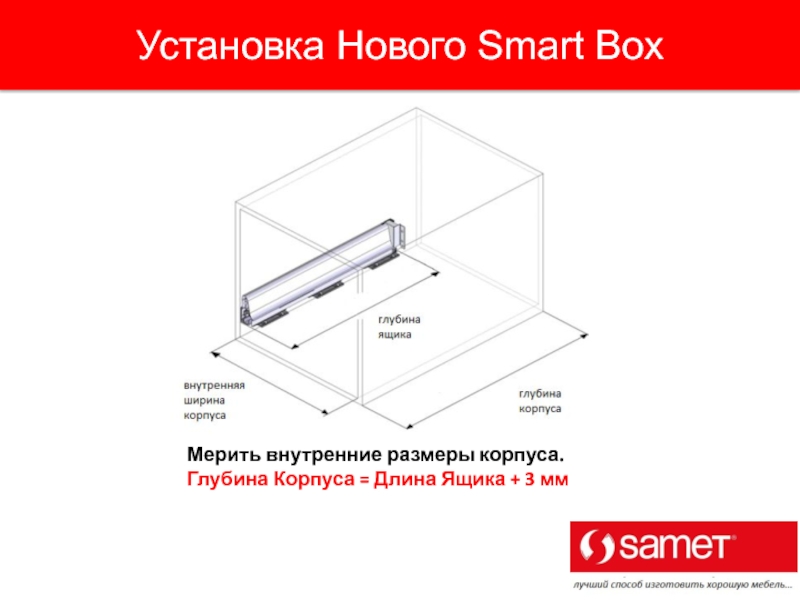

Слайд 85Мерить внутренние размеры корпуса.
Глубина Корпуса = Длина Ящика + 3
мм
Установка Нового Smart Box

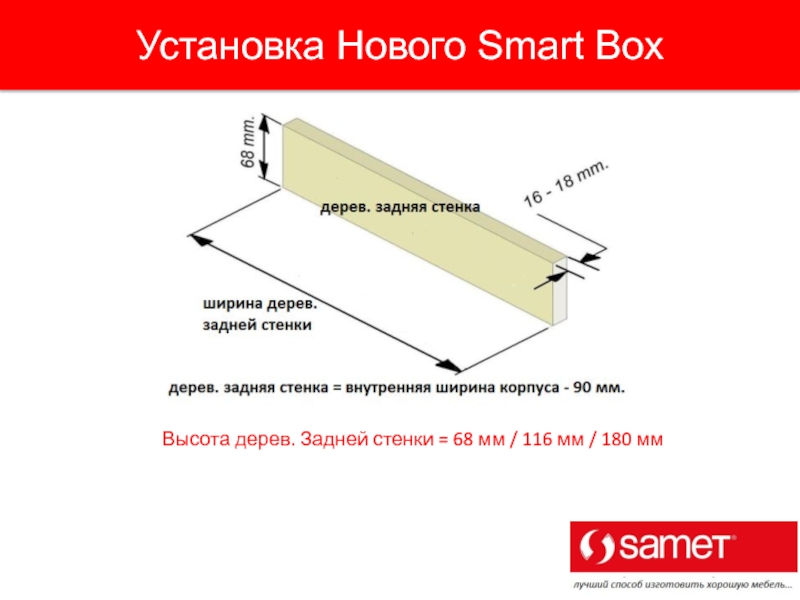

Слайд 87Высота дерев. Задней стенки = 68 мм / 116 мм
/ 180 мм
Установка Нового Smart Box

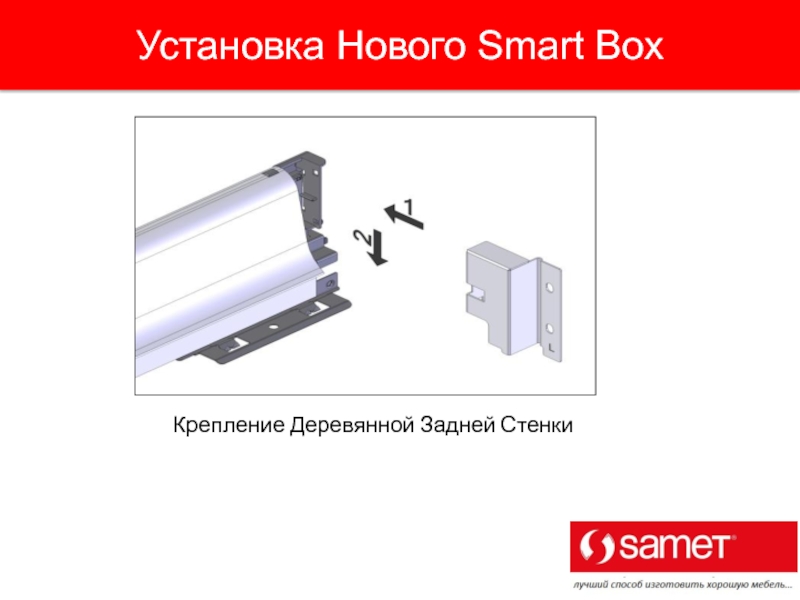

Слайд 88 Крепление Деревянной Задней Стенки
Установка Нового Smart Box

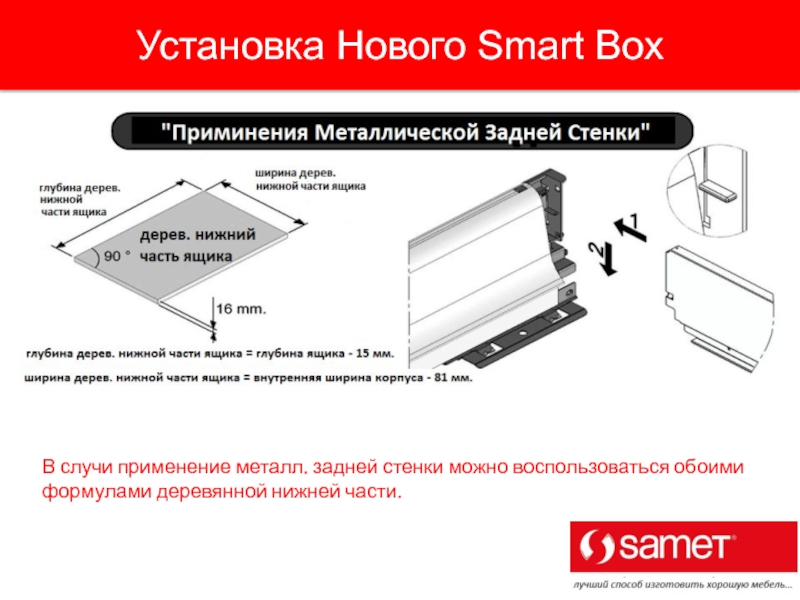

Слайд 89В случи применение металл. задней стенки можно воспользоваться обоими формулами
деревянной нижней части.
Установка Нового Smart Box

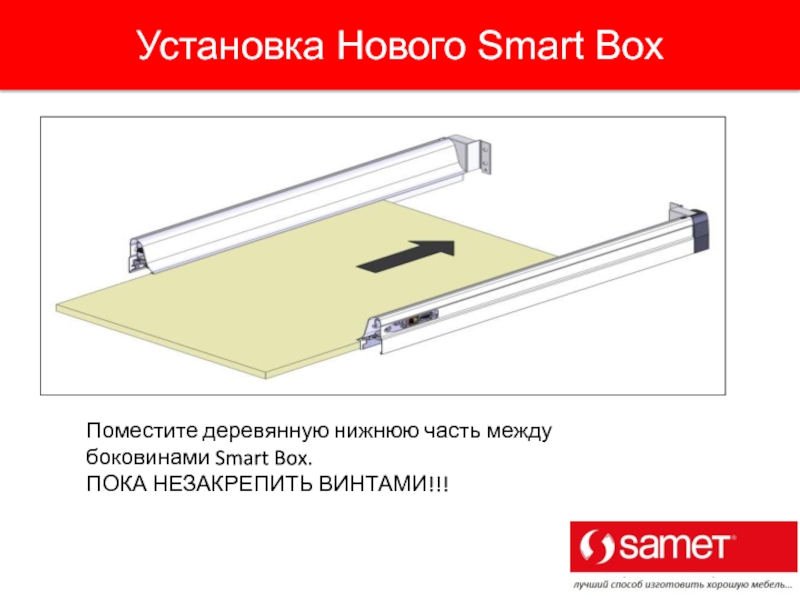

Слайд 90Поместите деревянную нижнюю часть между боковинами Smart Box.
ПОКА НЕЗАКРЕПИТЬ
ВИНТАМИ!!!
Установка Нового Smart Box

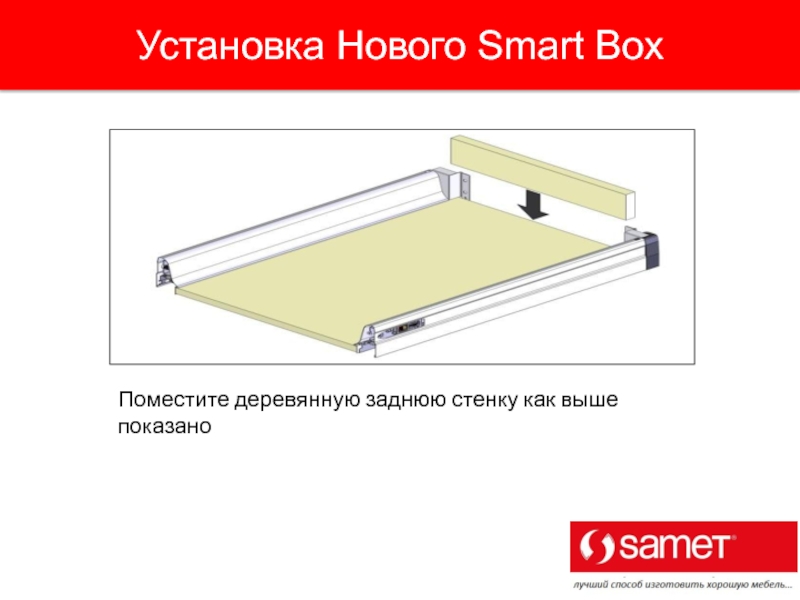

Слайд 91Поместите деревянную заднюю стенку как выше показано
Установка Нового Smart Box

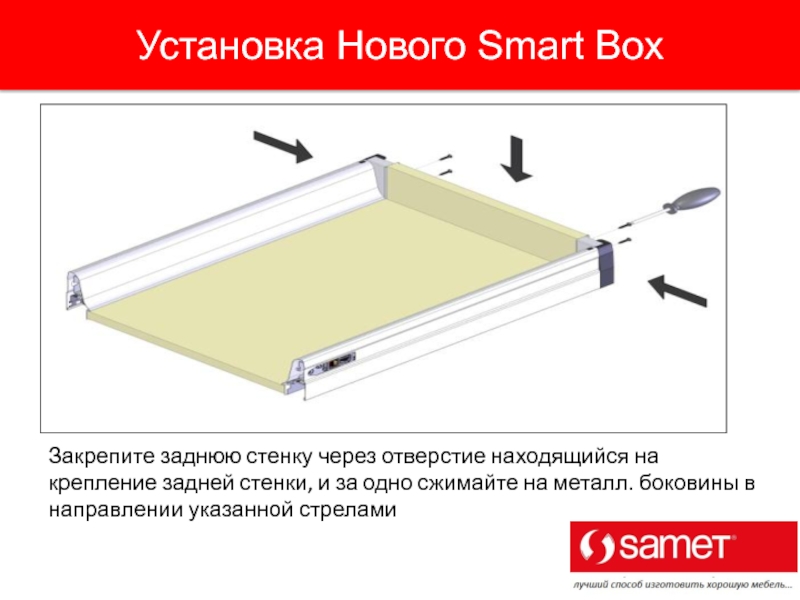

Слайд 92Закрепите заднюю стенку через отверстие находящийся на крепление задней стенки,
и за одно сжимайте на металл. боковины в направлении указанной
стрелами
Установка Нового Smart Box

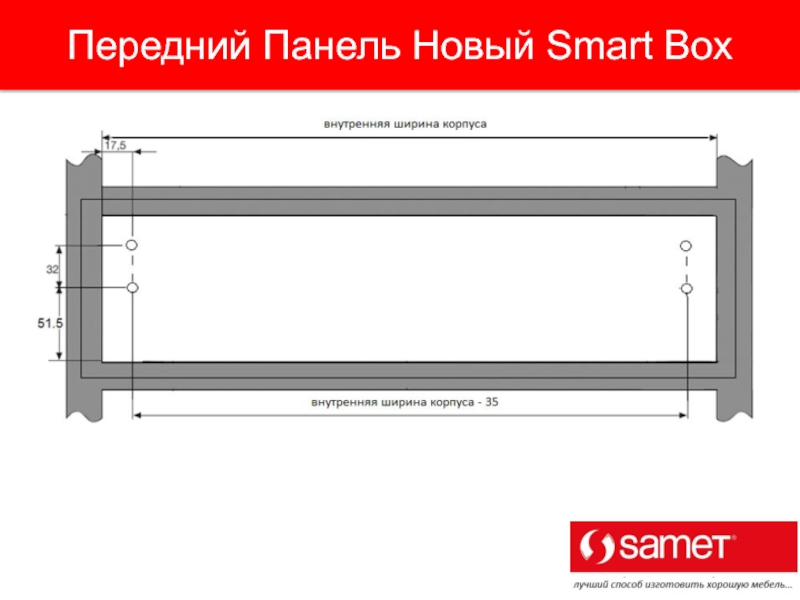

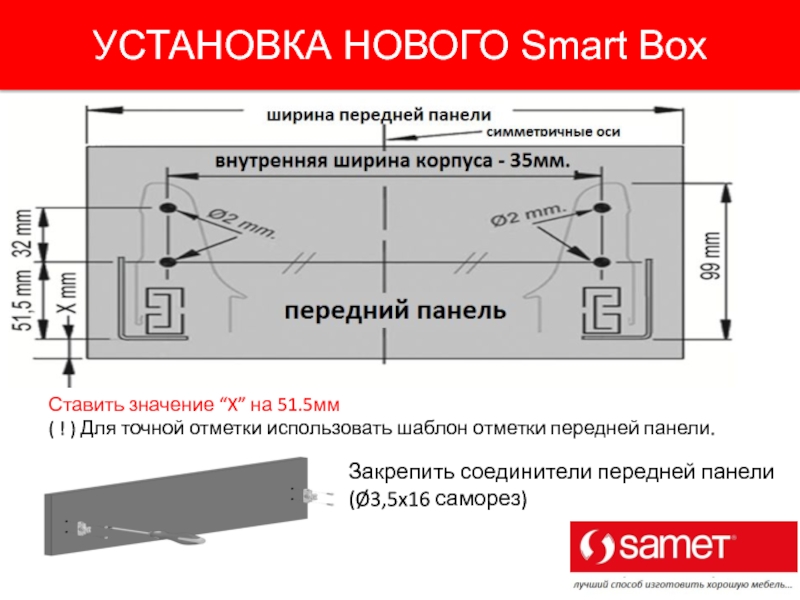

Слайд 93Ставить значение “X” на 51.5мм
( ! ) Для точной отметки
использовать шаблон отметки передней панели.
Закрепить соединители передней панели(Ø3,5x16 саморез)
УСТАНОВКА
НОВОГО Smart Box

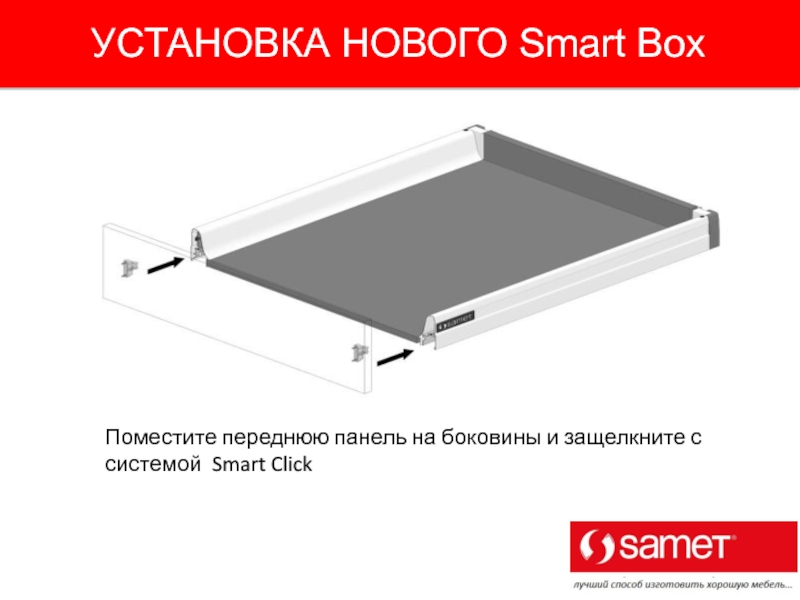

Слайд 94Поместите переднюю панель на боковины и защелкните с системой Smart
Click
УСТАНОВКА НОВОГО Smart Box

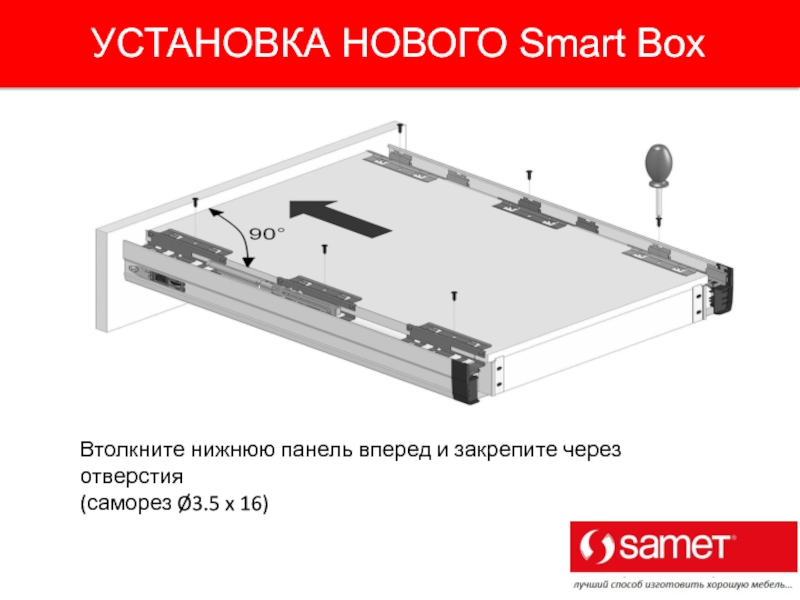

Слайд 95Втолкните нижнюю панель вперед и закрепите через отверстия
(саморез Ø3.5
x 16)
УСТАНОВКА НОВОГО Smart Box

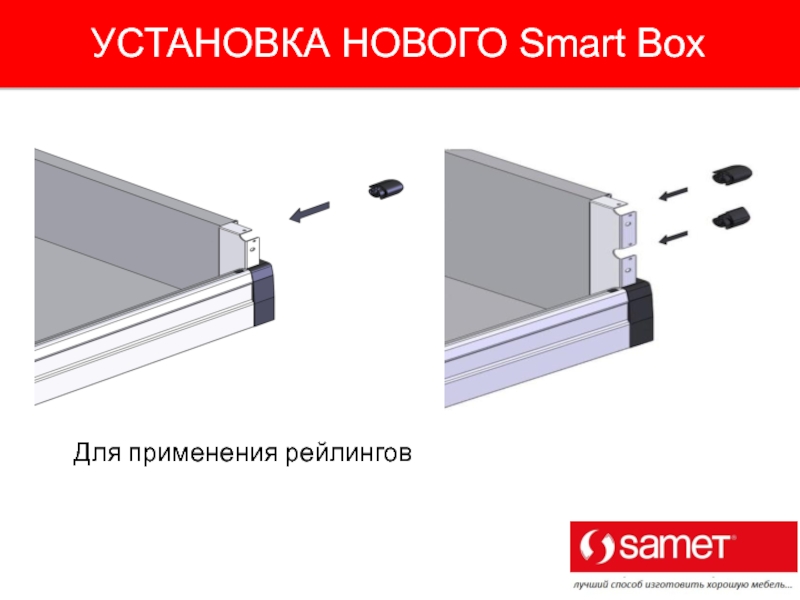

Слайд 96Для применения рейлингов
УСТАНОВКА НОВОГО Smart Box

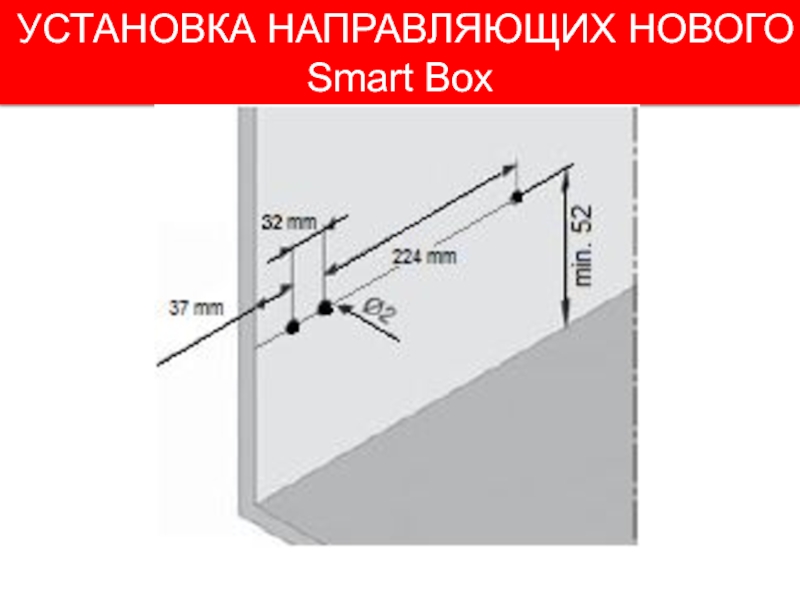

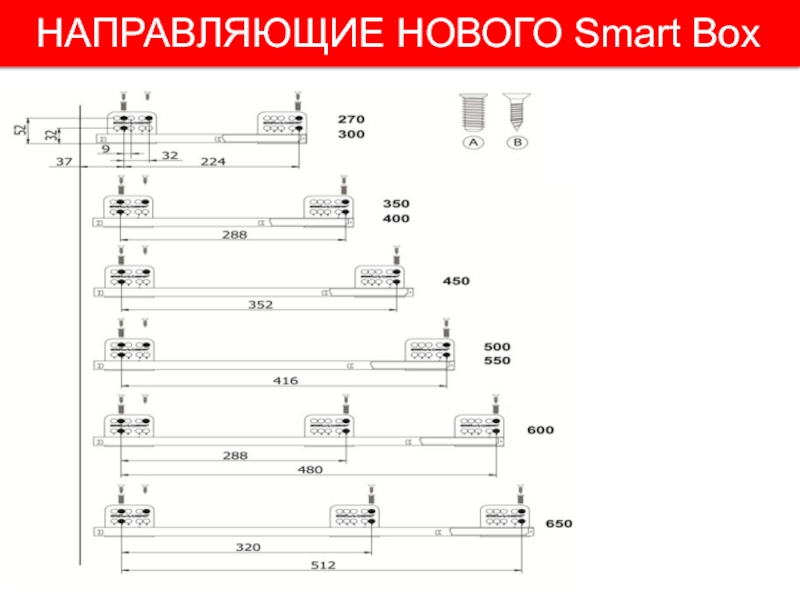

Слайд 98УСТАНОВКА НАПРАВЛЯЮЩИХ НОВОГО
Smart Box
Слайд 99Установите декоративную заглушку на боковины
РЕГУЛИРОВКА ПЕРЕДНЕЙ ПАНЕЛИ НОВОГО Smart
Box

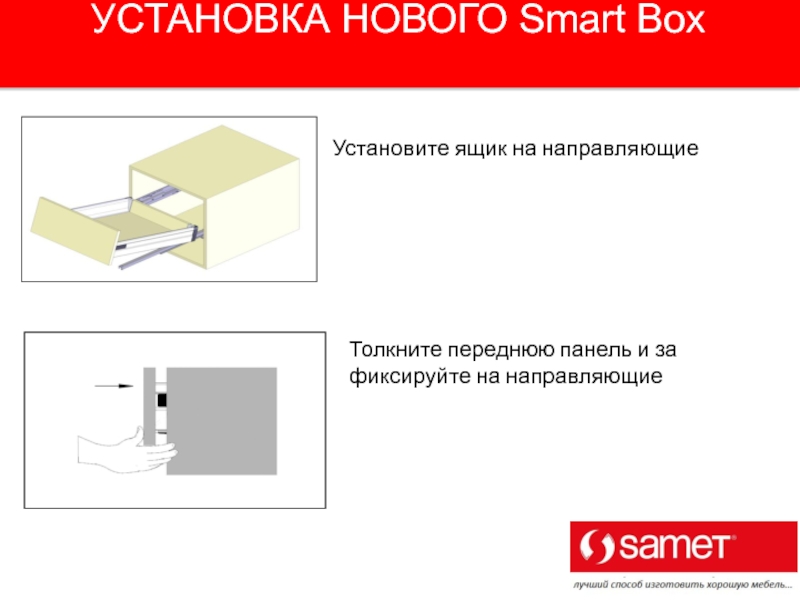

Слайд 100Установите ящик на направляющие
Толкните переднюю панель и за фиксируйте
на направляющие
УСТАНОВКА НОВОГО Smart Box

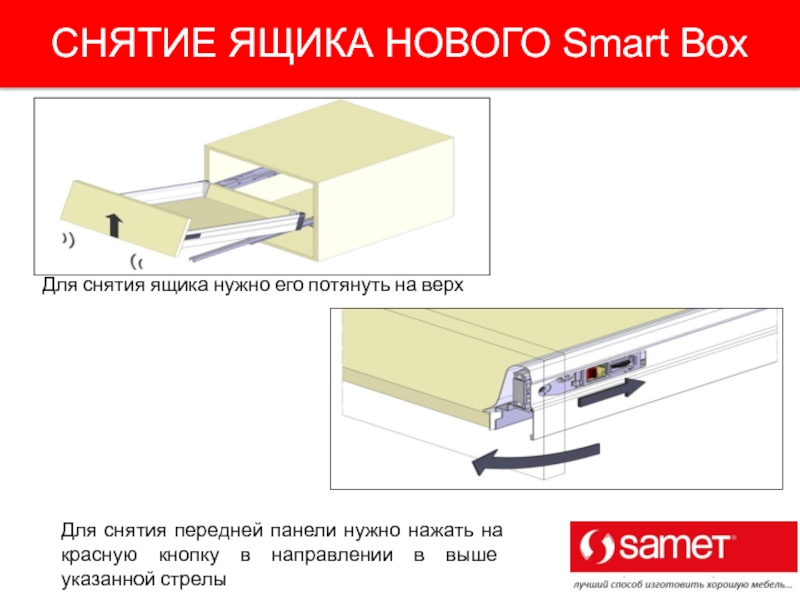

Слайд 101Для снятия ящика нужно его потянуть на верх
Для снятия передней
панели нужно нажать на красную кнопку в направлении в выше
указанной стрелы
СНЯТИЕ ЯЩИКА НОВОГО Smart Box

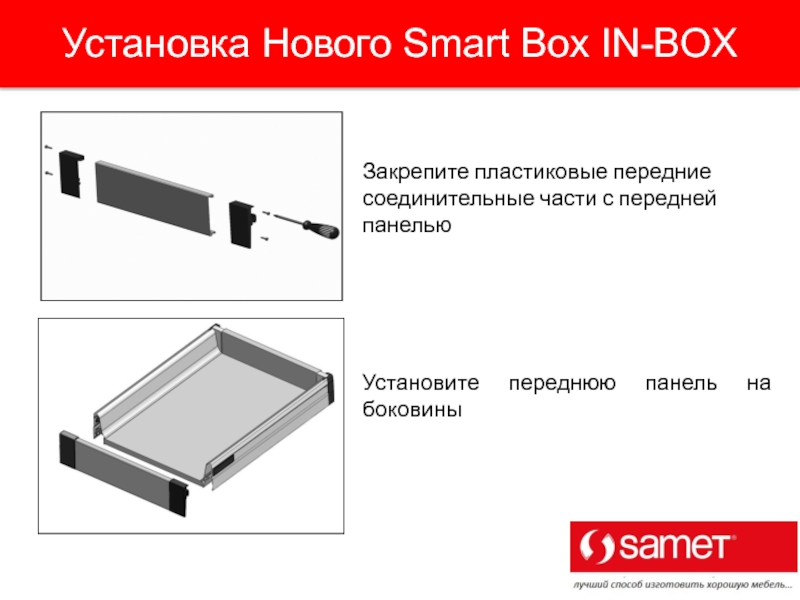

Слайд 102Закрепите пластиковые передние соединительные части с передней панелью
Установите переднюю панель
на боковины
Установка Нового Smart Box IN-BOX

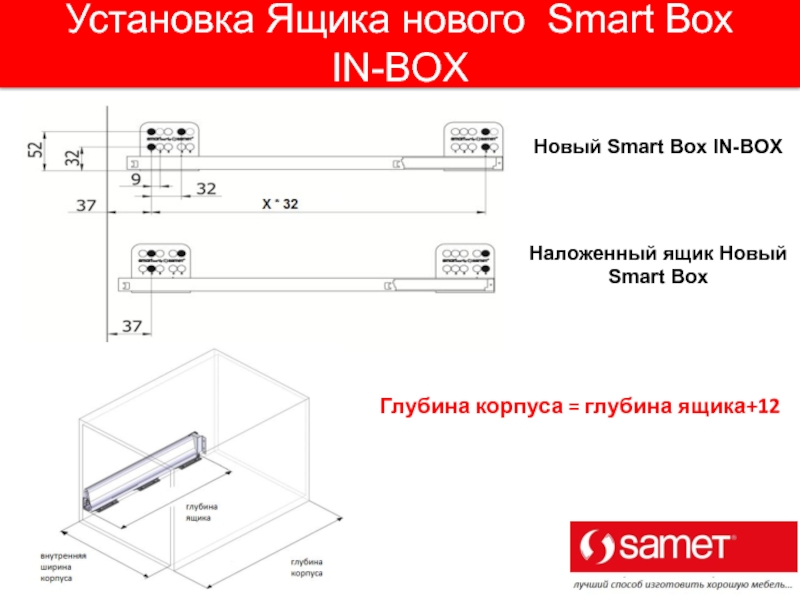

Слайд 103Новый Smart Box IN-BOX
Наложенный ящик Новый Smart Box
Глубина корпуса
= глубина ящика+12
Установка Ящика нового Smart Box IN-BOX

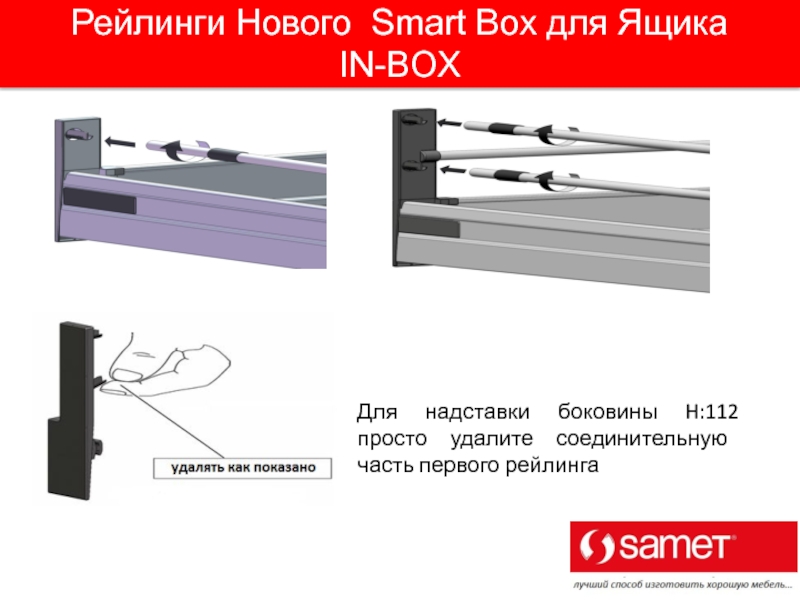

Слайд 104Для надставки боковины H:112 просто удалите соединительную часть первого рейлинга
Рейлинги
Нового Smart Box для Ящика IN-BOX

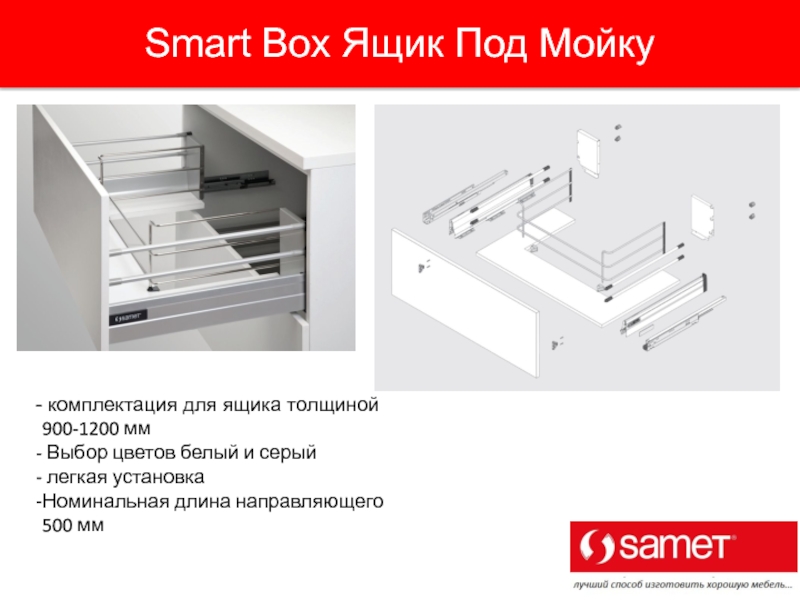

Слайд 105Smart Box Ящик Под Мойку
комплектация для ящика толщиной 900-1200
мм
Выбор цветов белый и серый
легкая установка
Номинальная длина направляющего
500 мм

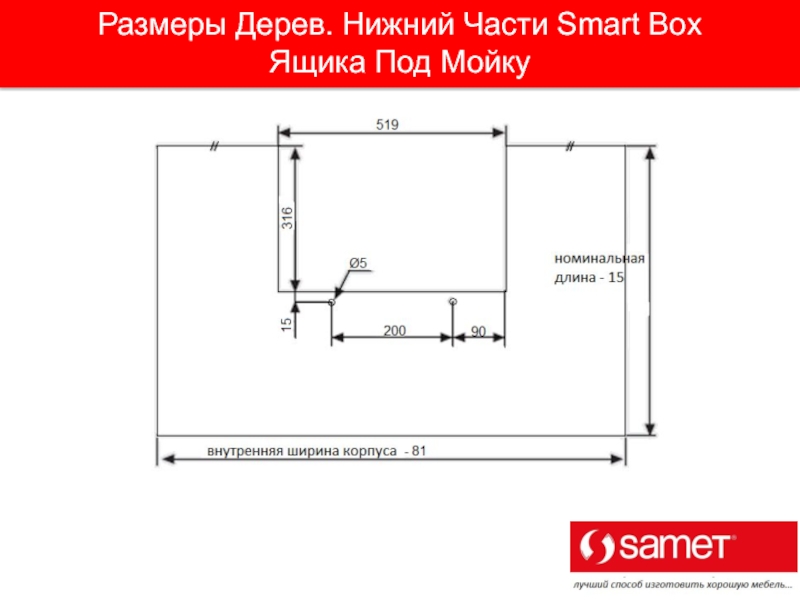

Слайд 106Размеры Дерев. Нижний Части Smart Box
Ящика Под Мойку

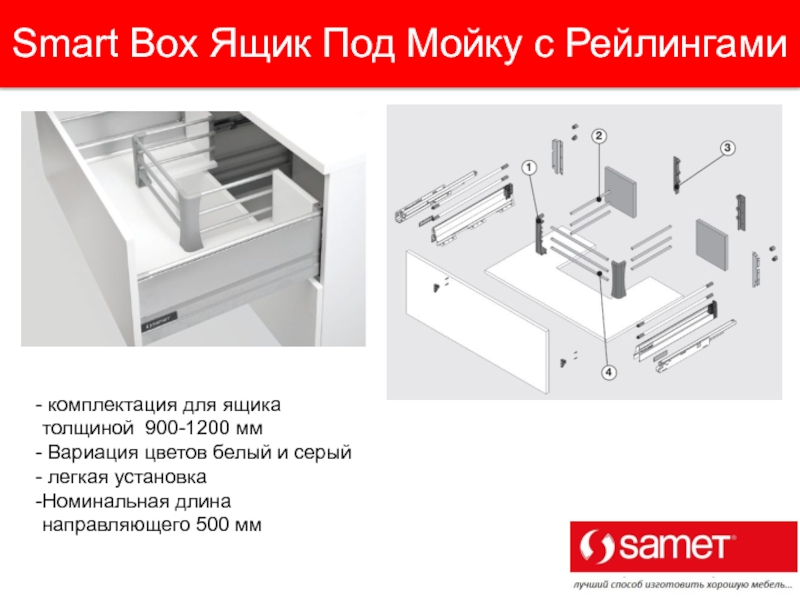

Слайд 107Smart Box Ящик Под Мойку с Рейлингами
комплектация для ящика
толщиной 900-1200 мм
Вариация цветов белый и серый
легкая установка
Номинальная
длина направляющего 500 мм

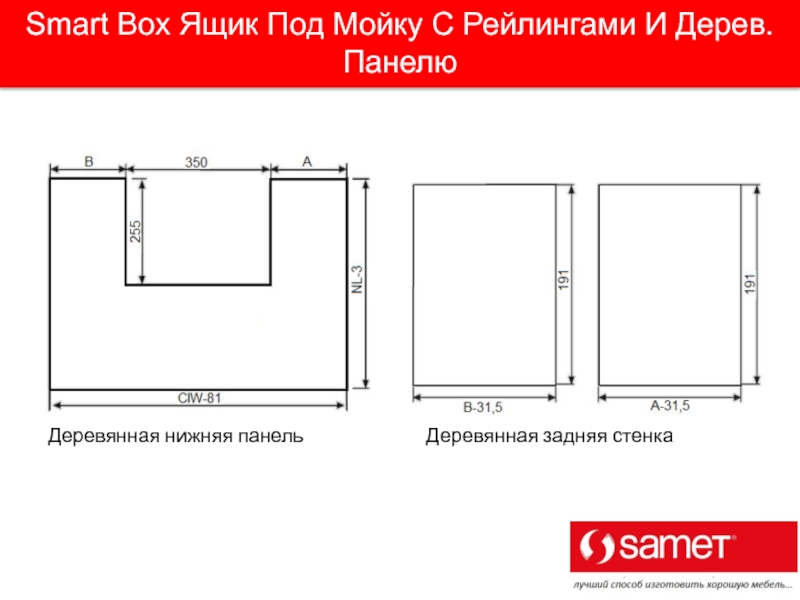

Слайд 108Smart Box Ящик Под Мойку С Рейлингами И Дерев. Панелю
Деревянная
нижняя панель
Деревянная задняя стенка

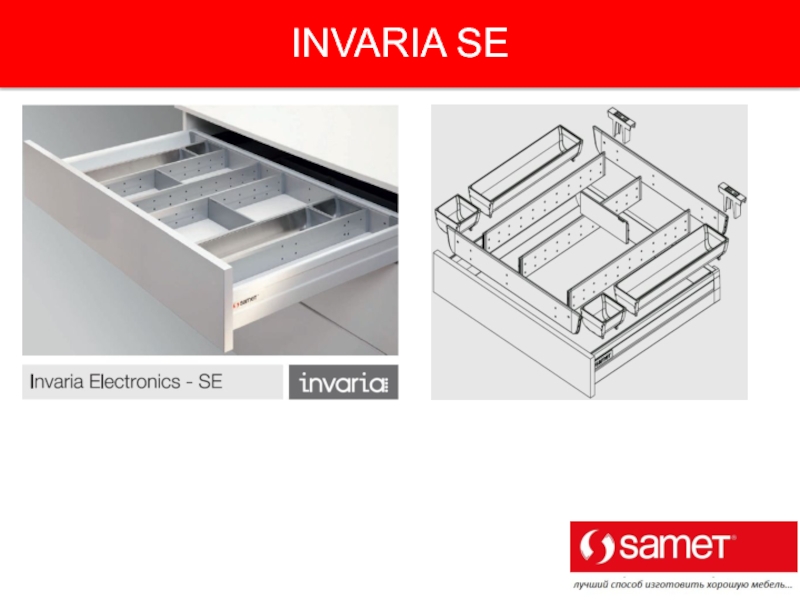

Слайд 109 Новый Smart Box
Две версии организации;
Invaria SC
Invaria SE

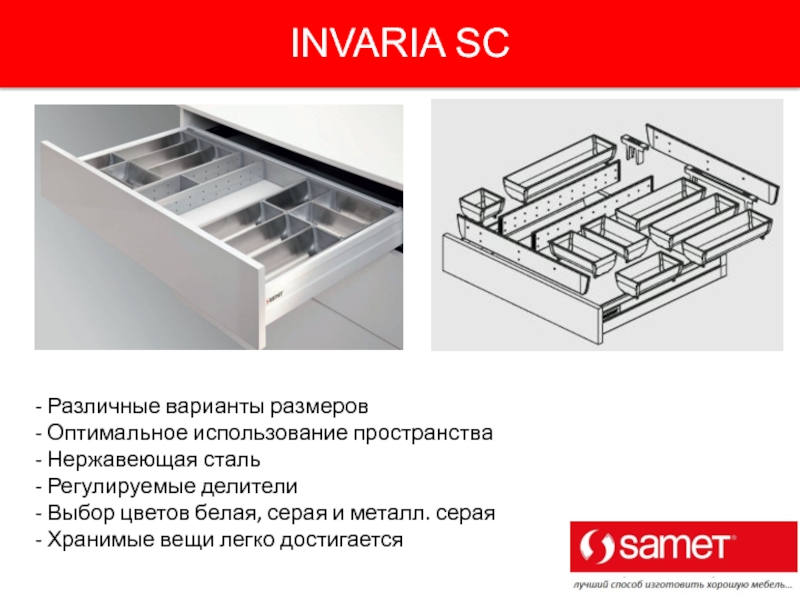

Слайд 110INVARIA SC
Различные варианты размеров
Оптимальное использование пространства
Нержавеющая сталь
Регулируемые делители
Выбор цветов белая, серая и металл. серая
Хранимые
вещи легко достигается

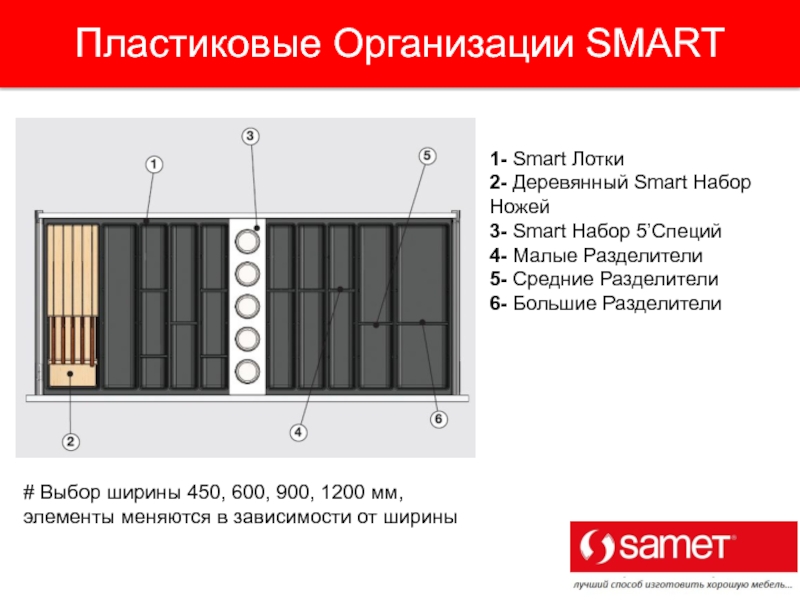

Слайд 112Пластиковые Организации SMART
1- Smart Лотки
2- Деревянный Smart Набор Ножей
3-
Smart Набор 5’Специй
4- Малые Разделители
5- Средние Разделители
6- Большие Разделители
# Выбор
ширины 450, 600, 900, 1200 мм, элементы меняются в зависимости от ширины

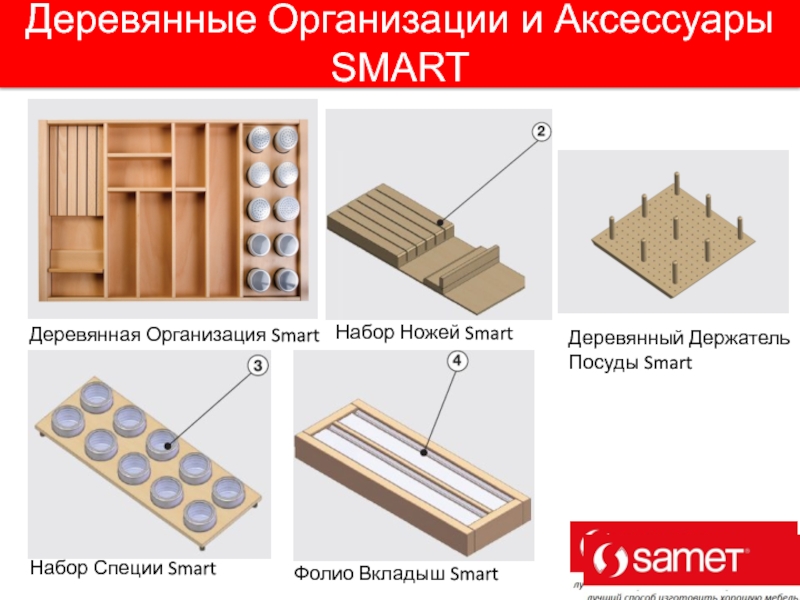

Слайд 113Деревянные Организации и Аксессуары SMART
Деревянная Организация Smart
Набор Ножей Smart
Набор
Специи Smart
Фолио Вкладыш Smart
Деревянный Держатель Посуды Smart
Слайд 114Комплект с Аксессуарами Для Ящиков SMART

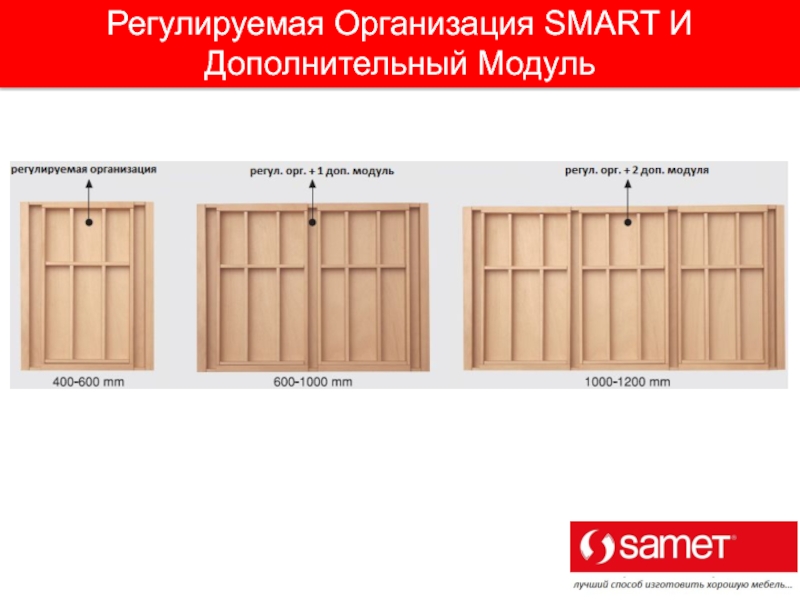

Слайд 115Регулируемая Организация SMART И Дополнительный Модуль

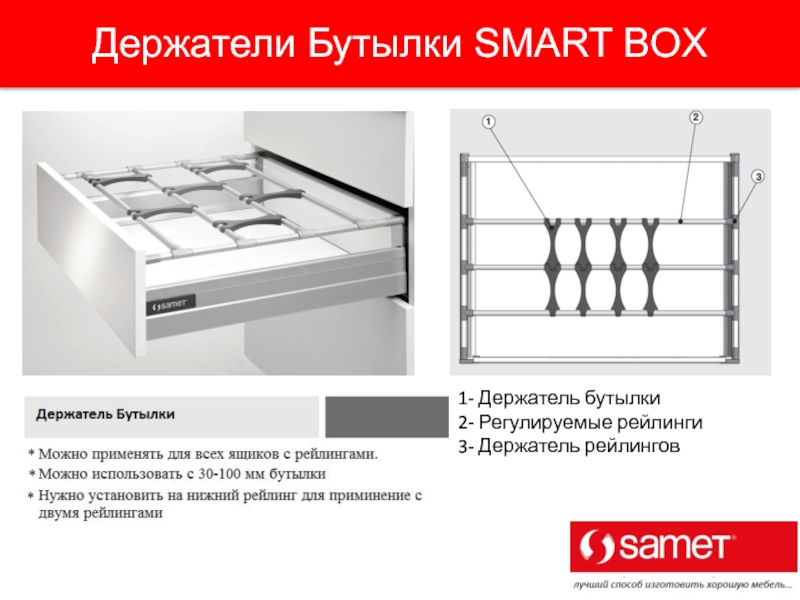

Слайд 116Держатели Бутылки SMART BOX
1- Держатель бутылки
2- Регулируемые рейлинги
3- Держатель
рейлингов

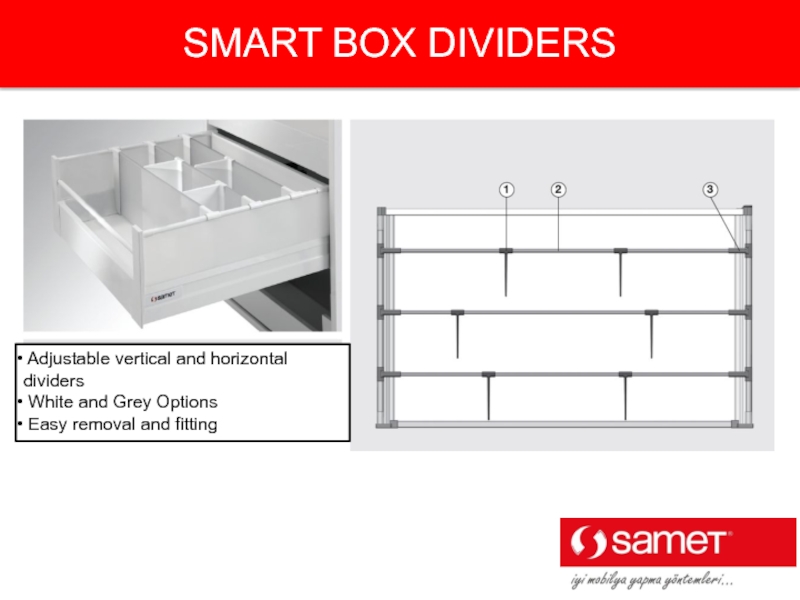

Слайд 117SMART BOX DIVIDERS
Adjustable vertical and horizontal dividers
White and
Grey Options
Easy removal and fitting

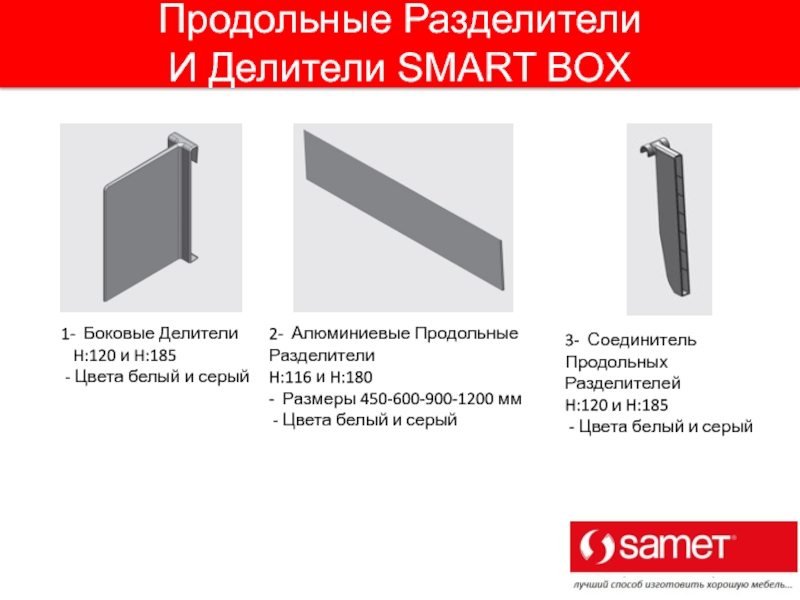

Слайд 118Продольные Разделители
И Делители SMART BOX
1- Боковые Делители
H:120 и
H:185
- Цвета белый и серый
2- Алюминиевые Продольные Разделители
H:116 и H:180
- Размеры 450-600-900-1200 мм
- Цвета белый и серый
3- Соединитель Продольных Разделителей
H:120 и H:185
- Цвета белый и серый

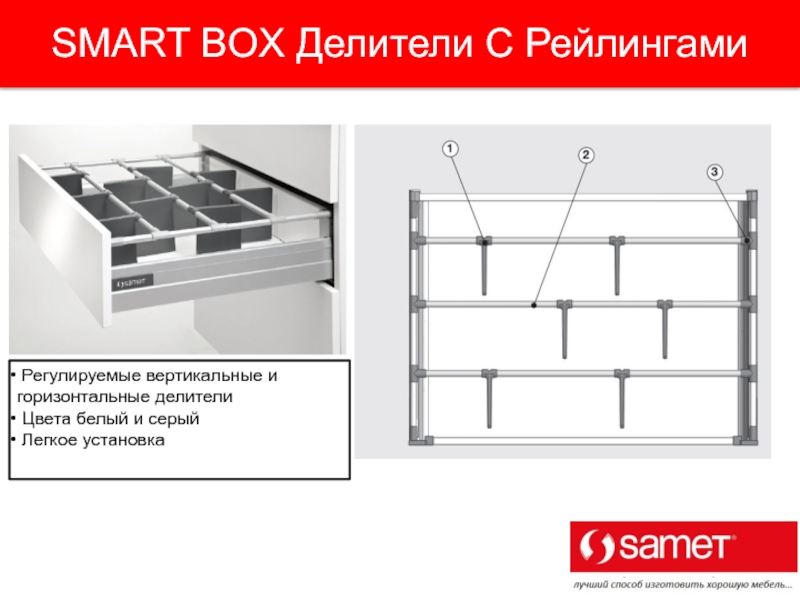

Слайд 119SMART BOX Делители С Рейлингами
Регулируемые вертикальные и горизонтальные делители
Цвета белый и серый
Легкое установка

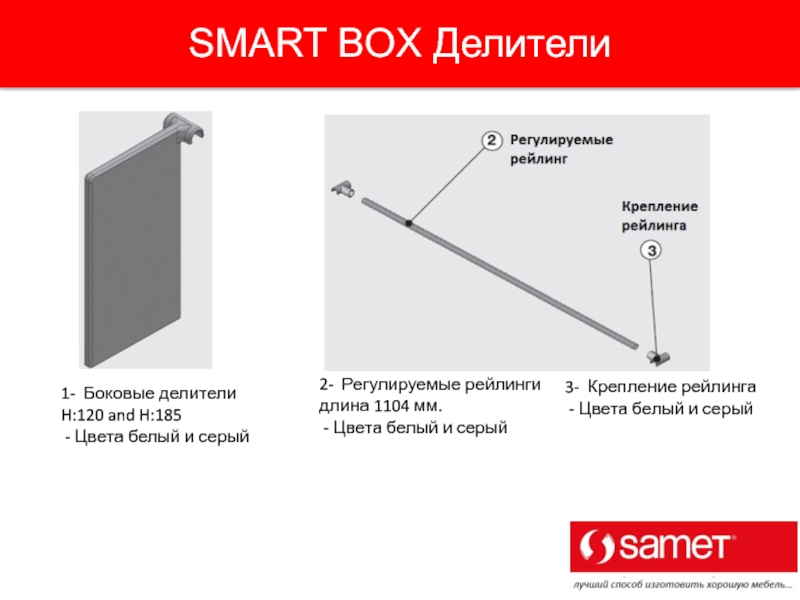

Слайд 120SMART BOX Делители
1- Боковые делители
H:120 and H:185
-
Цвета белый и серый
2- Регулируемые рейлинги длина 1104 мм.
-
Цвета белый и серый
3- Крепление рейлинга
- Цвета белый и серый

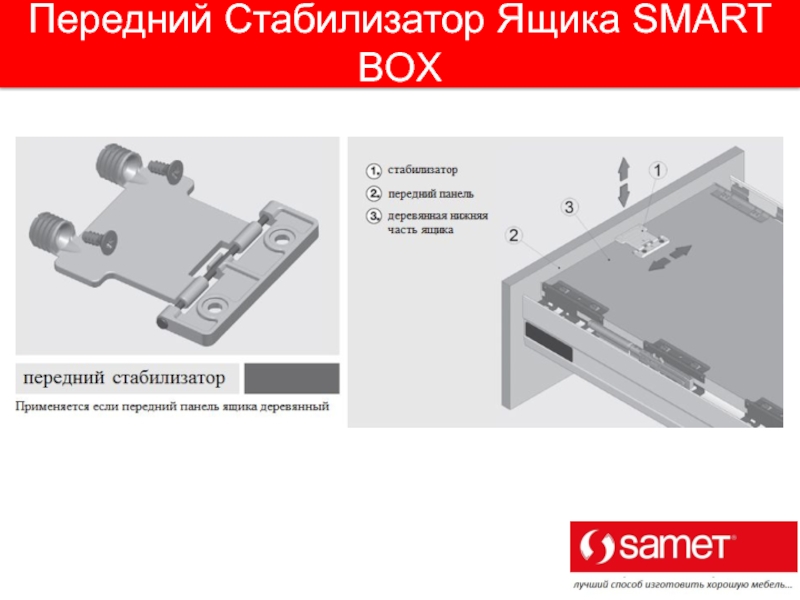

Слайд 121Передний Стабилизатор Ящика SMART BOX

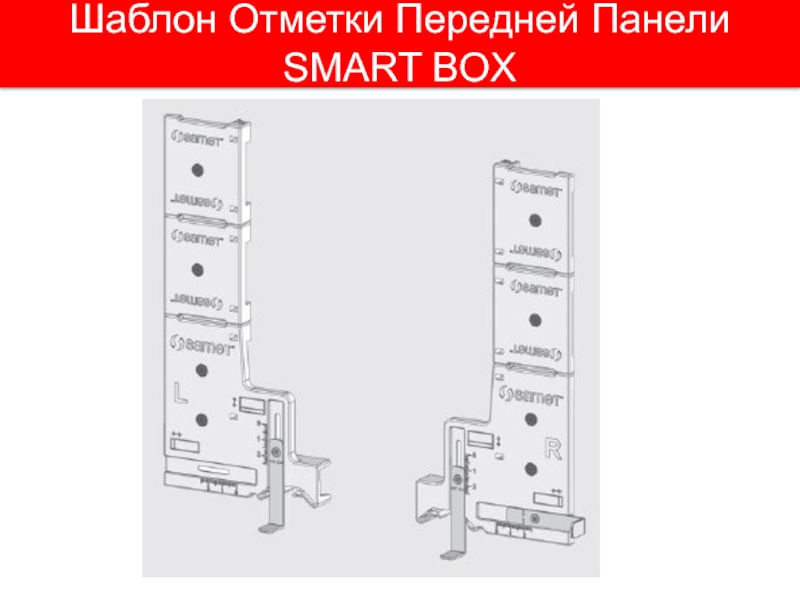

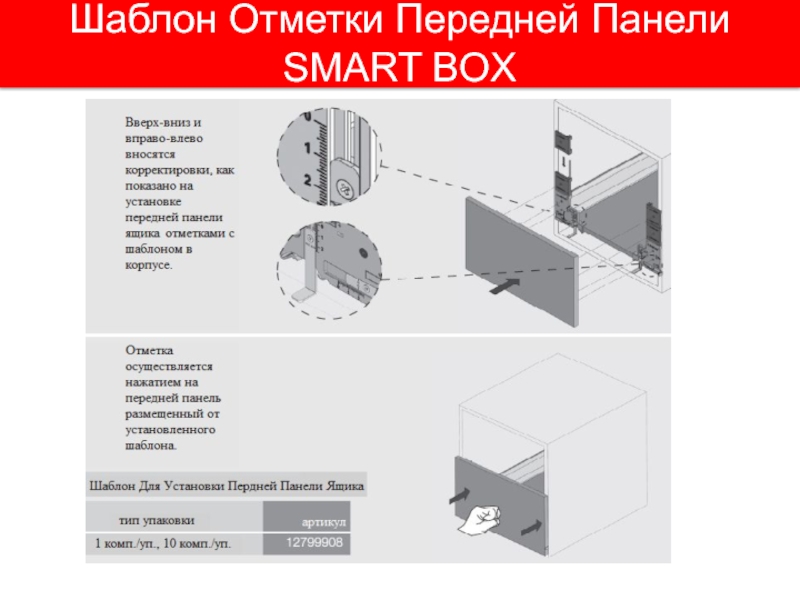

Слайд 122Шаблон Отметки Передней Панели SMART BOX
Слайд 123Шаблон Отметки Передней Панели SMART BOX

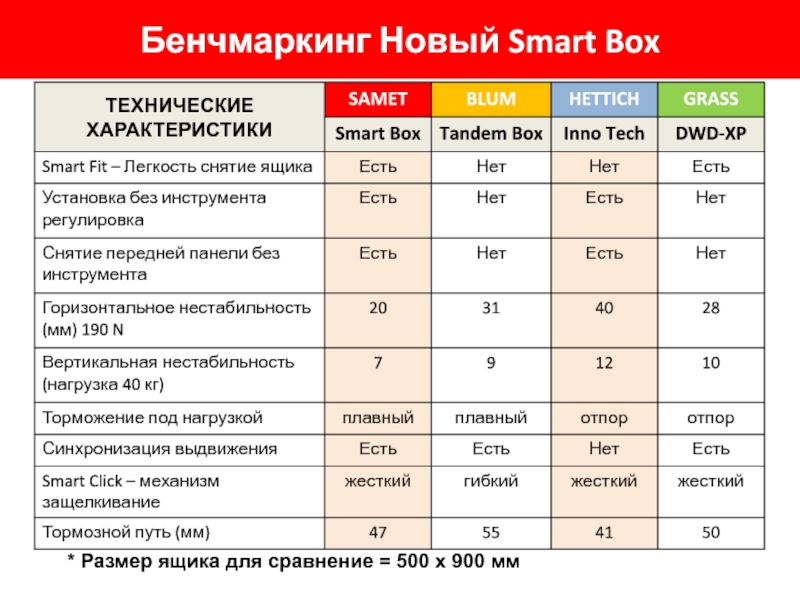

Слайд 124Бенчмаркинг Новый Smart Box
* Размер ящика для сравнение = 500
x 900 мм
