ВЫПАРИВАНИЕ
Содержание
- 1. ВЫПАРИВАНИЕ
- 2. ТЕПЛОВОЙ БАЛАНС ПРОЦЕССА Целью теплового баланса является определение расхода тепла на выпаривание

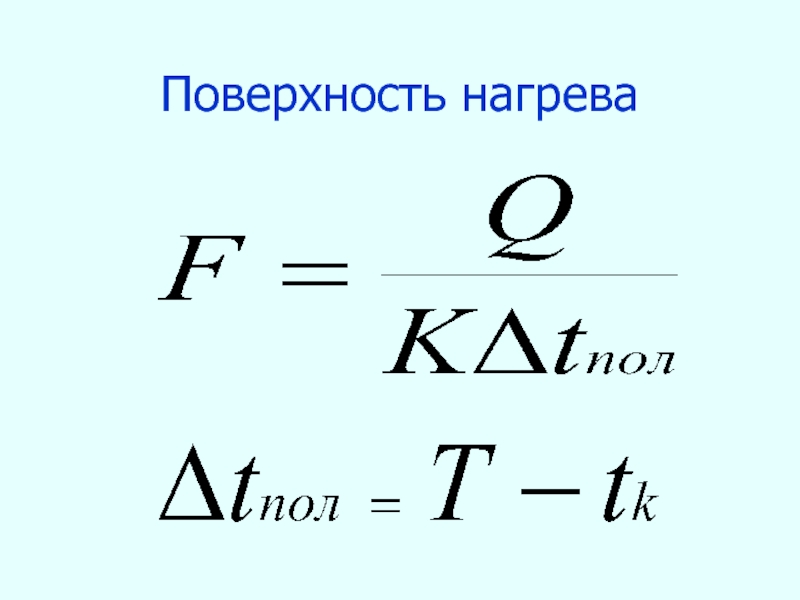

- 3. Поверхность нагрева
- 4. Многокорпусное выпариваниеПрименяется для снижения тепловых потерь, за
- 5. Многокорпусные выпарные установкиПрямоточные – греющий пар и
- 6. Многокорпусная прямоточная установка:1-3 - корпуса; 4 -
- 7. Выпарной аппарат с вынесенной циркуляционной трубой:1 -
- 8. Выпарной аппарат с принудительной циркуляцией и вынесенной
- 9. Выпарные пленочные аппараты с восходящей (а) и нисходящей (б) пленкой жидкости: 1- нагревательные камеры; 2-сепараторы; 3-брызгоотбойник
- 10. Скачать презентанцию
ТЕПЛОВОЙ БАЛАНС ПРОЦЕССА Целью теплового баланса является определение расхода тепла на выпаривание
Слайды и текст этой презентации

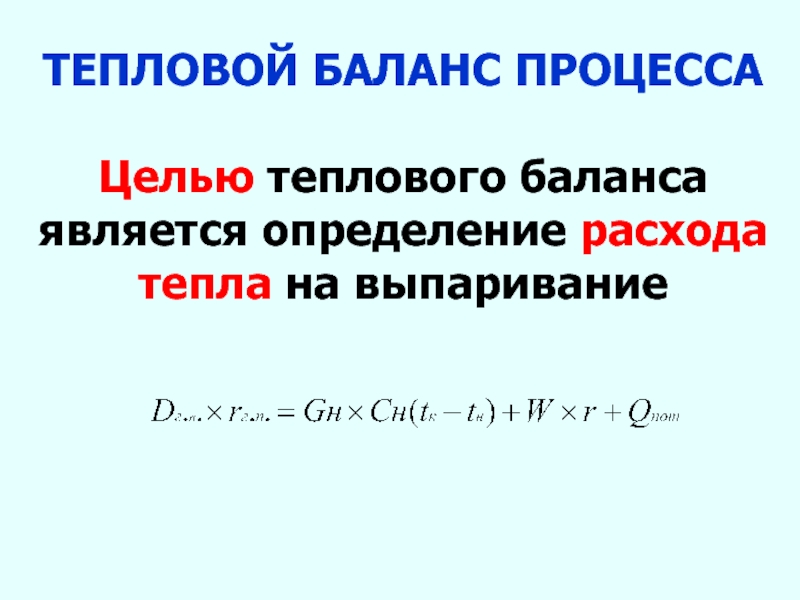

Слайд 2ТЕПЛОВОЙ БАЛАНС ПРОЦЕССА Целью теплового баланса является определение расхода тепла на
выпаривание
Слайд 4Многокорпусное выпаривание
Применяется для снижения тепловых потерь, за счет использования вторичного
пара предыдущего корпуса в качестве греющего для последующего
Слайд 5Многокорпусные выпарные установки
Прямоточные – греющий пар и упариваемый раствор перемещаются
от первого корпуса к последующему параллельно друг другу
Противоточные –
исходный раствор движется навстречу грающему пару из третьего корпуса и перемещается с помощью насосов. Греющий пар движется от первого корпуса к третьему.
Слайд 6Многокорпусная прямоточная установка:
1-3 - корпуса; 4 - барометрический конденсатор; 5
- вакуум-насос; 6 - подогреватель исходного раствора
Слайд 7Выпарной аппарат с вынесенной циркуляционной трубой:
1 - нагревательная камера; 2
- кипятильные трубки; 3 - сепаратор; 4 - брызгоотбойник; 5-циркуляционная
труба

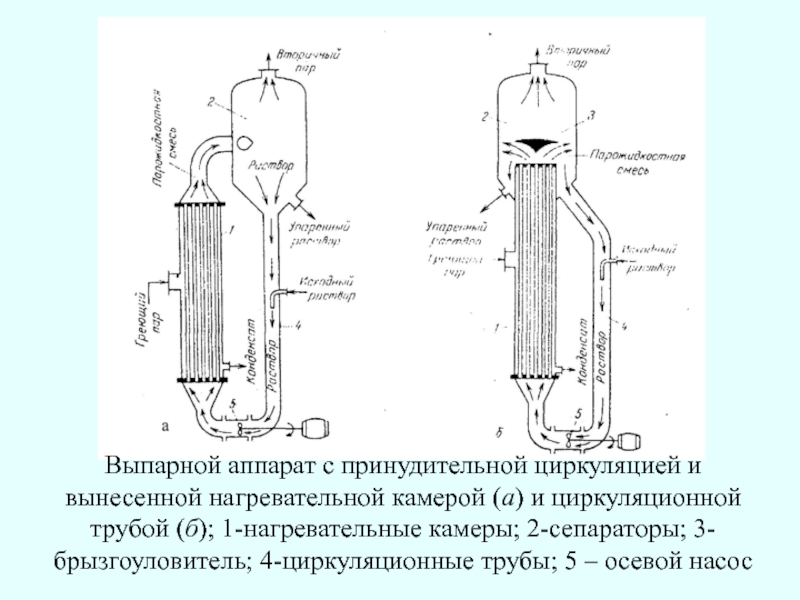

Слайд 8Выпарной аппарат с принудительной циркуляцией и вынесенной нагревательной камерой (а)
и циркуляционной трубой (б); 1-нагревательные камеры; 2-сепараторы; 3-брызгоуловитель; 4-циркуляционные трубы;
5 – осевой насос
Слайд 9Выпарные пленочные аппараты с восходящей (а) и нисходящей (б) пленкой
жидкости: 1- нагревательные камеры; 2-сепараторы; 3-брызгоотбойник
