Слайд 1Військовий інститут Київського національного університету імені Тараса Шевченка

Військовий інститут Київського національного університету  імені Тараса Шевченка

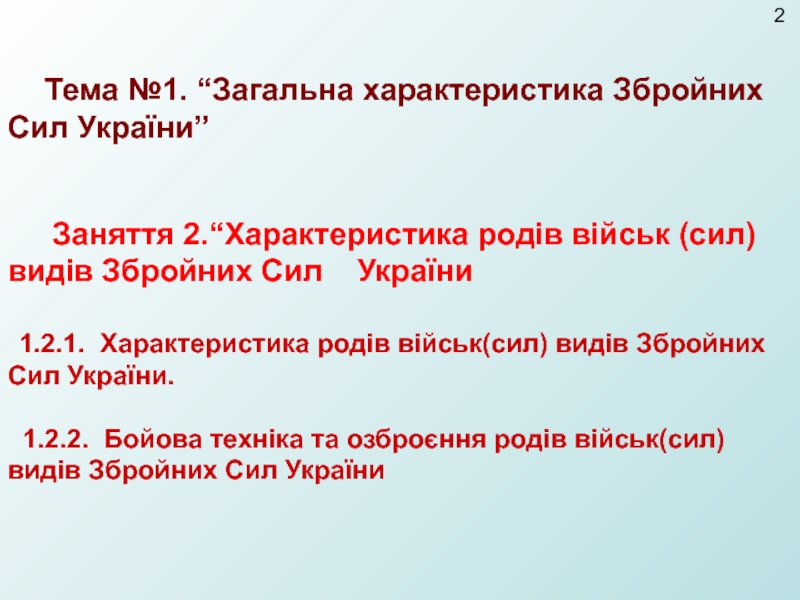

Слайд 2 Тема №1. “Загальна характеристика Збройних Сил України”


Заняття 2.“Характеристика родів

військ (сил) видів Збройних Сил України

1.2.1. Характеристика родів військ(сил) видів Збройних Сил України.

1.2.2. Бойова техніка та озброєння родів військ(сил) видів Збройних Сил України

2

Тема №1. “Загальна характеристика Збройних Сил України”

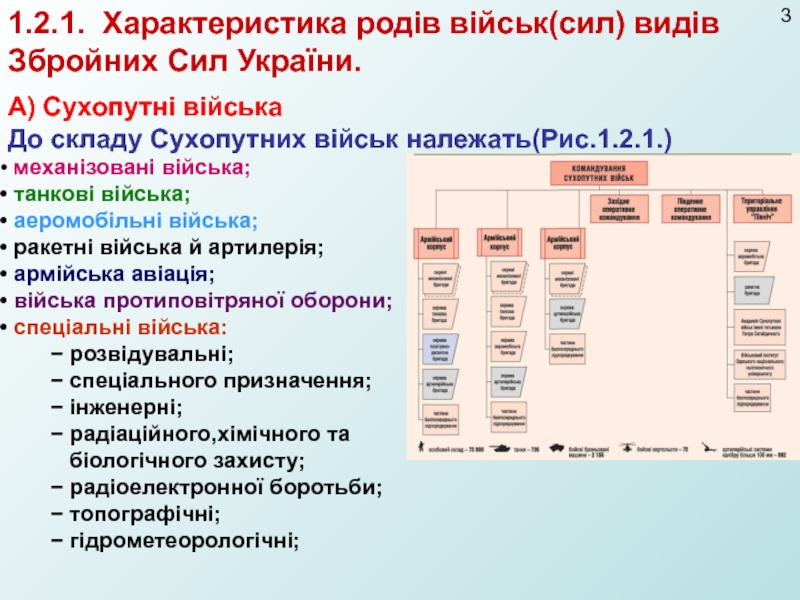

Слайд 31.2.1. Характеристика родів військ(сил) видів Збройних Сил України.

А) Сухопутні війська
До

складу Сухопутних військ належать(Рис.1.2.1.)
механізовані війська;


танкові війська;
аеромобільні війська;
ракетні війська й артилерія;
армійська авіація;
війська протиповітряної оборони;
спеціальні війська:
− розвідувальні;
− спеціального призначення;
− інженерні;
− радіаційного,хімічного та
біологічного захисту;
− радіоелектронної боротьби;
− топографічні;
− гідрометеорологічні;

3

1.2.1. Характеристика родів військ(сил) видів Збройних Сил України.А) Сухопутні військаДо складу Сухопутних військ належать(Рис.1.2.1.) механізовані війська;

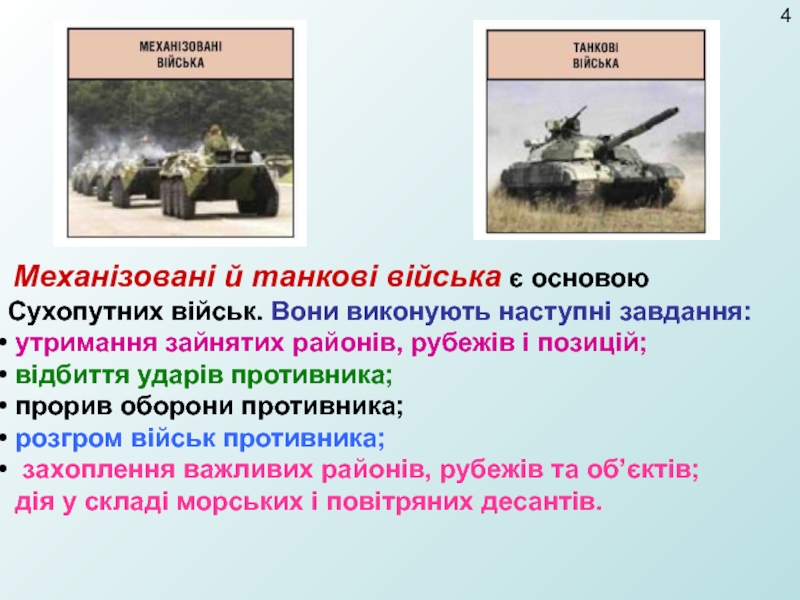

Слайд 4 Механізовані й танкові війська є основою Сухопутних військ. Вони

виконують наступні завдання:
утримання зайнятих районів, рубежів і позицій;
відбиття

ударів противника;
прорив оборони противника;
розгром військ противника;
захоплення важливих районів, рубежів та об’єктів;
дія у складі морських і повітряних десантів.


4

Механізовані й танкові війська є основою Сухопутних військ. Вони виконують наступні завдання: утримання зайнятих районів, рубежів

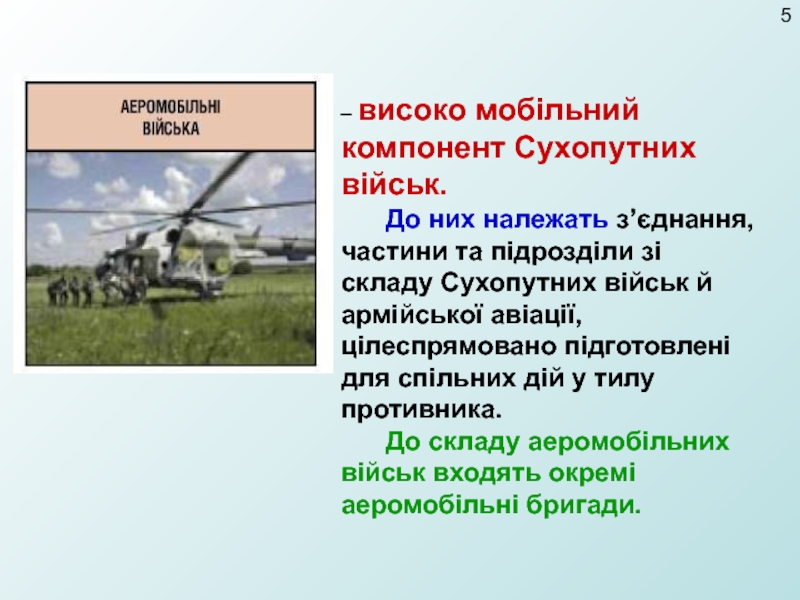

Слайд 5– високо мобільний компонент Сухопутних військ.
До

них належать з’єднання, частини та підрозділи зі складу Сухопутних військ

й армійської авіації, цілеспрямовано підготовлені для спільних дій у тилу противника.
До складу аеромобільних військ входять окремі аеромобільні бригади.

5

– високо мобільний компонент Сухопутних  військ.   До них належать з’єднання, частини та підрозділи зі

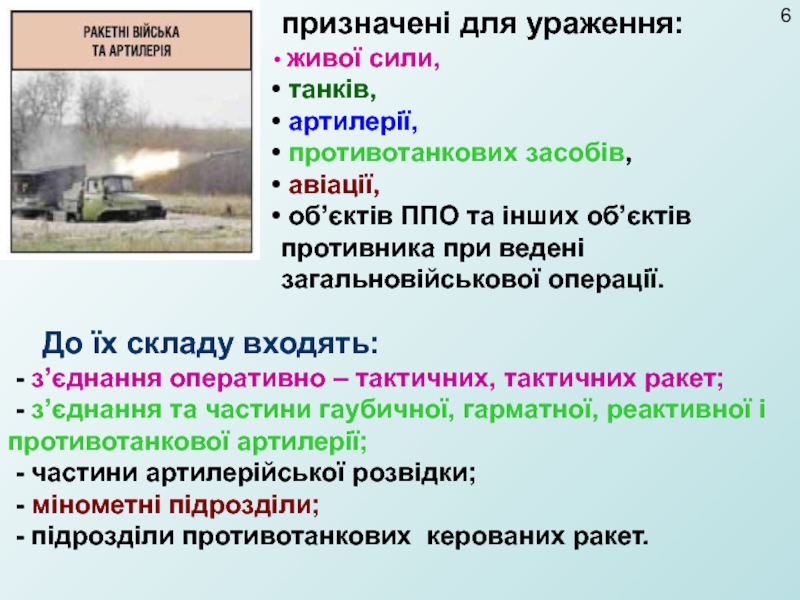

Слайд 6 До їх складу входять:
- з’єднання оперативно –

тактичних, тактичних ракет;
- з’єднання та частини гаубичної, гарматної, реактивної

і противотанкової артилерії;
- частини артилерійської розвідки;
- мінометні підрозділи;
- підрозділи противотанкових керованих ракет.

призначені для ураження:
живої сили,
танків,
артилерії,
противотанкових засобів,
авіації,
об’єктів ППО та інших об’єктів противника при ведені загальновійськової операції.


6

До їх складу входять: - з’єднання оперативно – тактичних, тактичних ракет; - з’єднання та частини

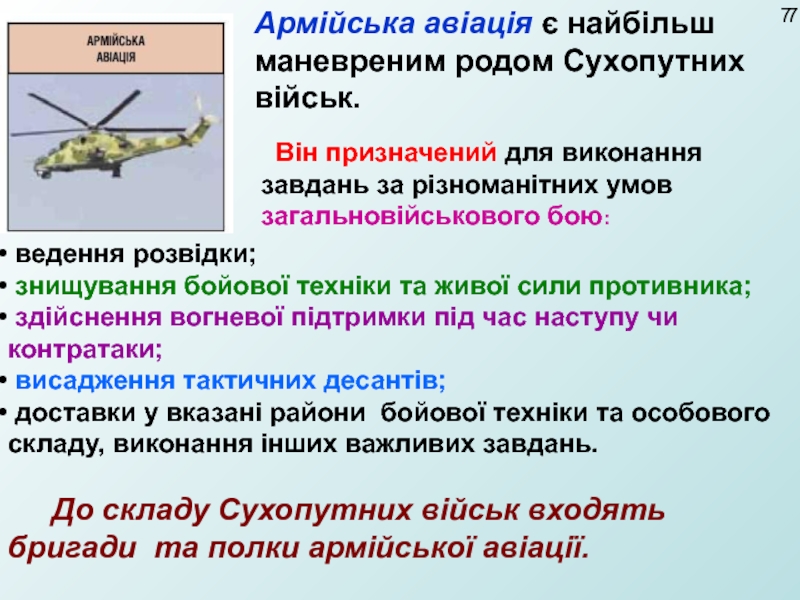

Слайд 7 ведення розвідки;
знищування бойової техніки та живої сили противника;

здійснення вогневої підтримки під час наступу чи контратаки;
висадження тактичних

десантів;
доставки у вказані райони бойової техніки та особового складу, виконання інших важливих завдань.

До складу Сухопутних військ входять бригади та полки армійської авіації.

Армійська авіація є найбільш маневреним родом Сухопутних військ.

Він призначений для виконання завдань за різноманітних умов загальновійськового бою:

7

7

ведення розвідки; знищування бойової техніки та живої сили противника; здійснення вогневої підтримки під час наступу чи

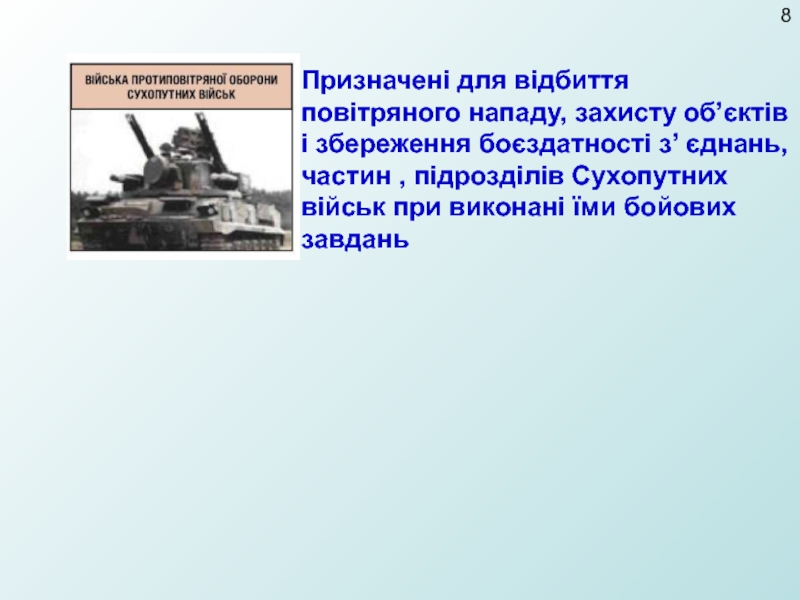

Слайд 8Призначені для відбиття повітряного нападу, захисту об’єктів і збереження боєздатності

з’ єднань, частин , підрозділів Сухопутних військ при виконані їми

бойових завдань

8

Призначені для відбиття повітряного нападу, захисту об’єктів і збереження боєздатності з’ єднань, частин , підрозділів Сухопутних військ

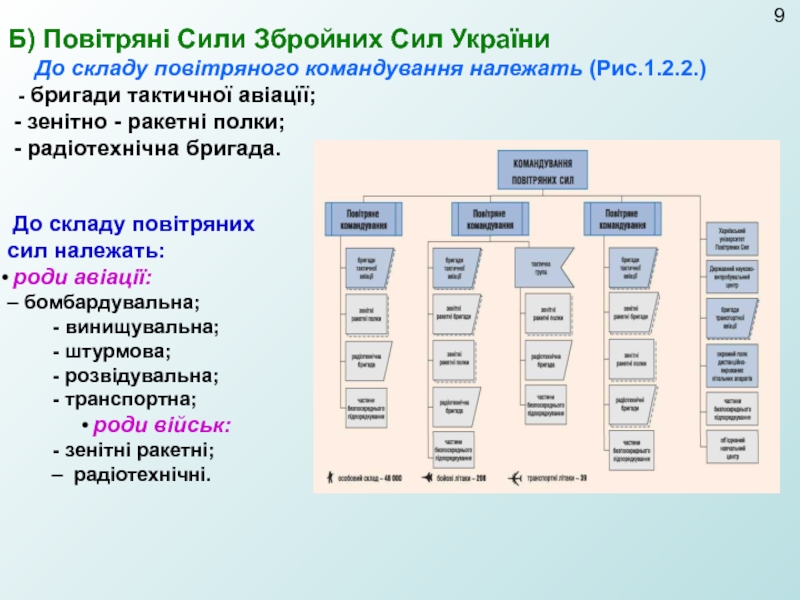

Слайд 9Б) Повітряні Сили Збройних Сил України
До складу

повітряного командування належать (Рис.1.2.2.)
- бригади тактичної авіацїї;
- зенітно

- ракетні полки;
- радіотехнічна бригада.

До складу повітряних сил належать:
роди авіації:
– бомбардувальна;
- винищувальна;
- штурмова;
- розвідувальна;
- транспортна;
роди військ:
- зенітні ракетні;
– радіотехнічні.

9

Б) Повітряні Сили Збройних Сил України   До складу повітряного командування належать (Рис.1.2.2.)	 - бригади тактичної

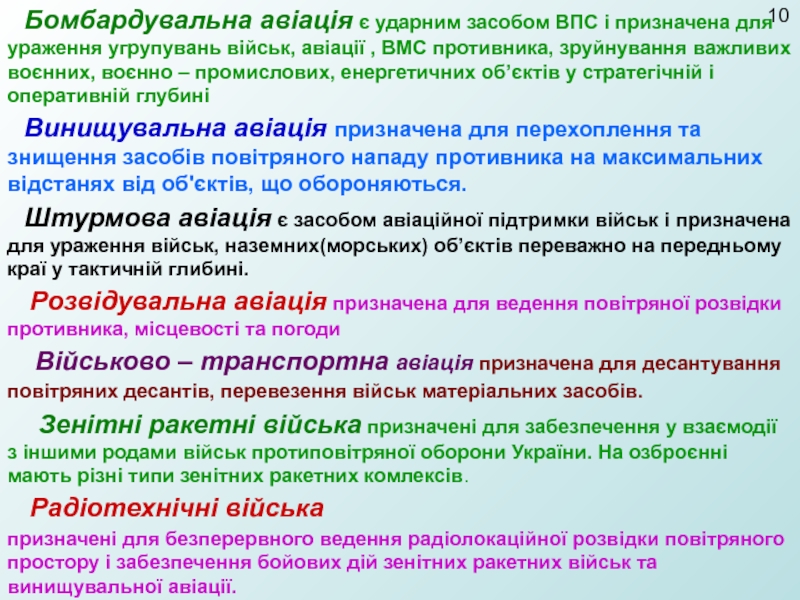

Слайд 10 Бомбардувальна авіація є ударним засобом ВПС і призначена

для ураження угрупувань військ, авіації , ВМС противника, зруйнування важливих

воєнних, воєнно – промислових, енергетичних об’єктів у стратегічній і оперативній глубині
Винищувальна авіація призначена для перехоплення та знищення засобів повітряного нападу противника на максимальних відстанях від об'єктів, що обороняються.
Штурмова авіація є засобом авіаційної підтримки військ і призначена для ураження військ, наземних(морських) об’єктів переважно на передньому краї у тактичній глибині.
Розвідувальна авіація призначена для ведення повітряної розвідки противника, місцевості та погоди
Військово – транспортна авіація призначена для десантування повітряних десантів, перевезення військ матеріальних засобів.
Зенітні ракетні війська призначені для забезпечення у взаємодії з іншими родами військ протиповітряної оборони України. На озброєнні мають різні типи зенітних ракетних комлексів.
Радіотехнічні війська
призначені для безперервного ведення радіолокаційної розвідки повітряного простору і забезпечення бойових дій зенітних ракетних військ та винищувальної авіації.

10

Бомбардувальна авіація є ударним засобом ВПС і призначена для ураження угрупувань військ, авіації , ВМС

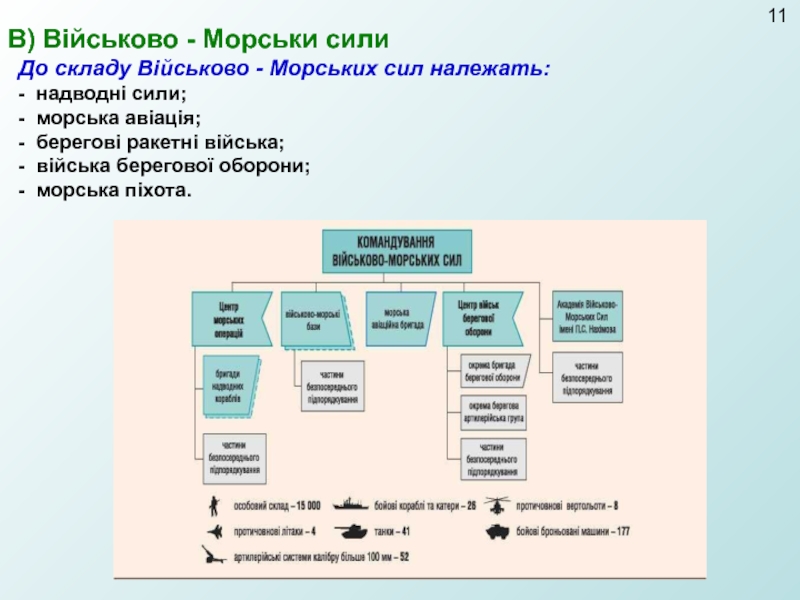

Слайд 11В) Військово - Морськи сили
До складу Військово - Морських

сил належать:
- надводні сили;
- морська авіація;
-

берегові ракетні війська;
- війська берегової оборони;
- морська піхота.

11

В) Військово - Морськи сили До складу Військово - Морських сил належать:  - надводні сили; -

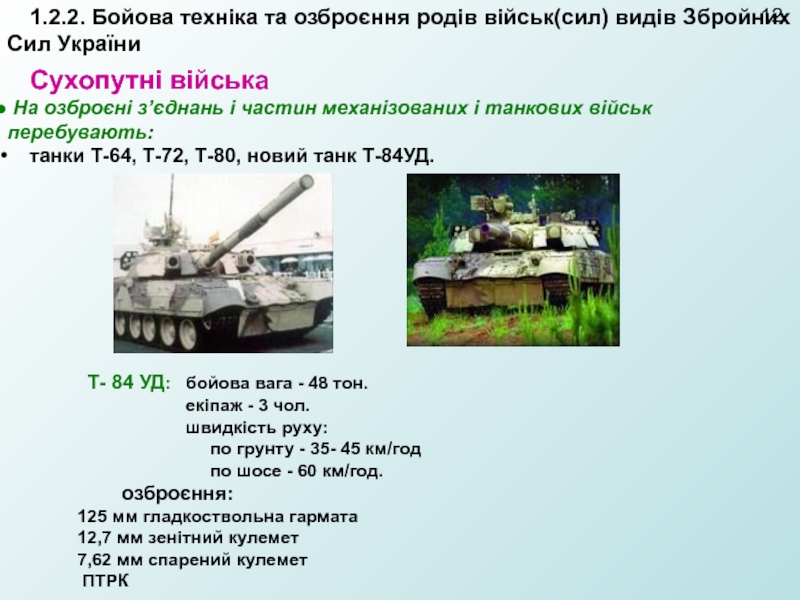

Слайд 12 Т- 84 УД: бойова вага - 48

тон.

екіпаж - 3 чол.
швидкість руху:
по грунту - 35- 45 км/год
по шосе - 60 км/год.
озброєння:
125 мм гладкоствольна гармата
12,7 мм зенітний кулемет
7,62 мм спарений кулемет
ПТРК

Сухопутні війська
На озброєні з’єднань і частин механізованих і танкових військ перебувають:
танки Т-64, Т-72, Т-80, новий танк Т-84УД.

1.2.2. Бойова техніка та озброєння родів військ(сил) видів Збройних Сил України

12

Т- 84 УД:  бойова вага - 48 тон.

Слайд 13 бронетранспортери БТР-70, БТР-80, БТР-3У;
13

бронетранспортери БТР-70, БТР-80, БТР-3У;13

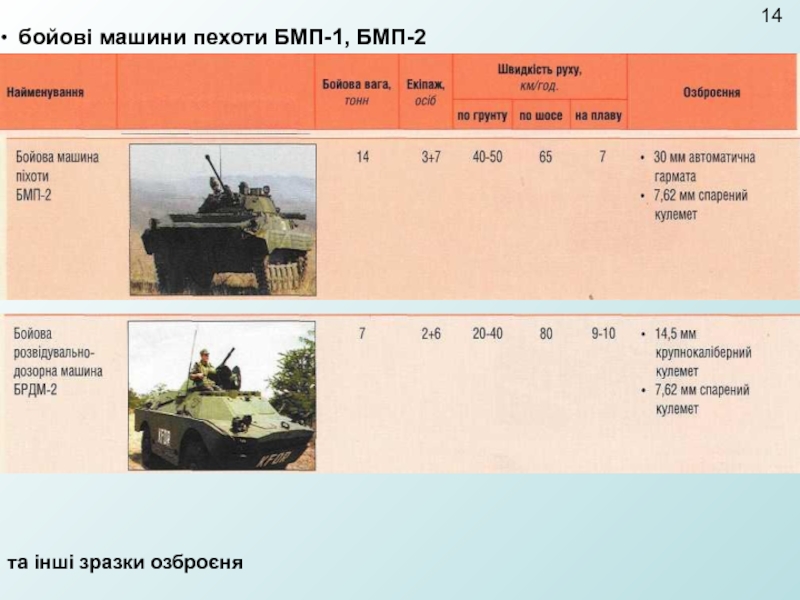

Слайд 14 бойові машини пехоти БМП-1, БМП-2
та інші зразки озброєня


14

бойові машини пехоти БМП-1, БМП-2 та інші зразки озброєня 14

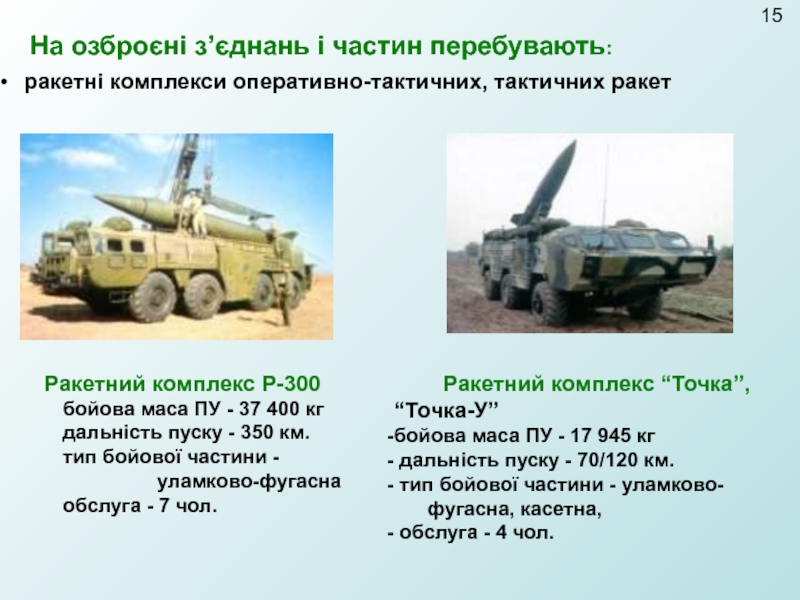

Слайд 15 На озброєні з’єднань і частин перебувають:
ракетні

комплекси оперативно-тактичних, тактичних ракет
Ракетний комплекс Р-300

бойова маса ПУ - 37 400 кг
дальність пуску - 350 км.
тип бойової частини -
уламково-фугасна
обслуга - 7 чол.

Ракетний комплекс “Точка”, “Точка-У”
бойова маса ПУ - 17 945 кг
дальність пуску - 70/120 км.
тип бойової частини - уламково-
фугасна, касетна,
обслуга - 4 чол.

15

На озброєні з’єднань і частин перебувають:  ракетні комплекси оперативно-тактичних, тактичних ракет   Ракетний

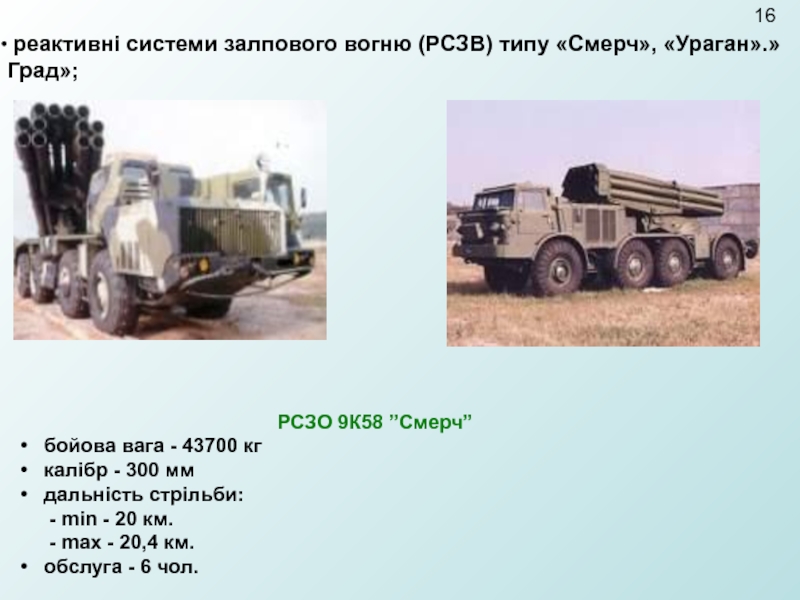

Слайд 16 реактивні системи залпового вогню (РСЗВ) типу «Смерч», «Ураган».»Град»;

РСЗО 9К58 ”Смерч”
бойова вага - 43700 кг
калібр - 300 мм
дальність стрільби:
- min - 20 км.
- max - 20,4 км.
обслуга - 6 чол.

16

реактивні системи залпового вогню (РСЗВ) типу «Смерч», «Ураган».»Град»;

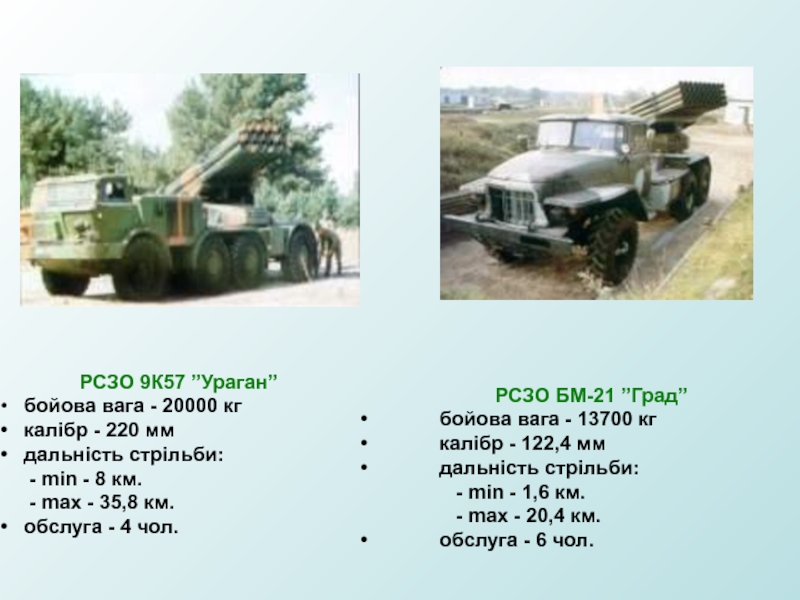

Слайд 17 РСЗО 9К57 ”Ураган”

бойова вага - 20000 кг
калібр - 220

мм
дальність стрільби:
- min - 8 км.
- max - 35,8 км.
обслуга - 4 чол.

РСЗО БМ-21 ”Град”
бойова вага - 13700 кг
калібр - 122,4 мм
дальність стрільби:
- min - 1,6 км.
- max - 20,4 км.
обслуга - 6 чол.

РСЗО 9К57 ”Ураган”  бойова вага - 20000 кг

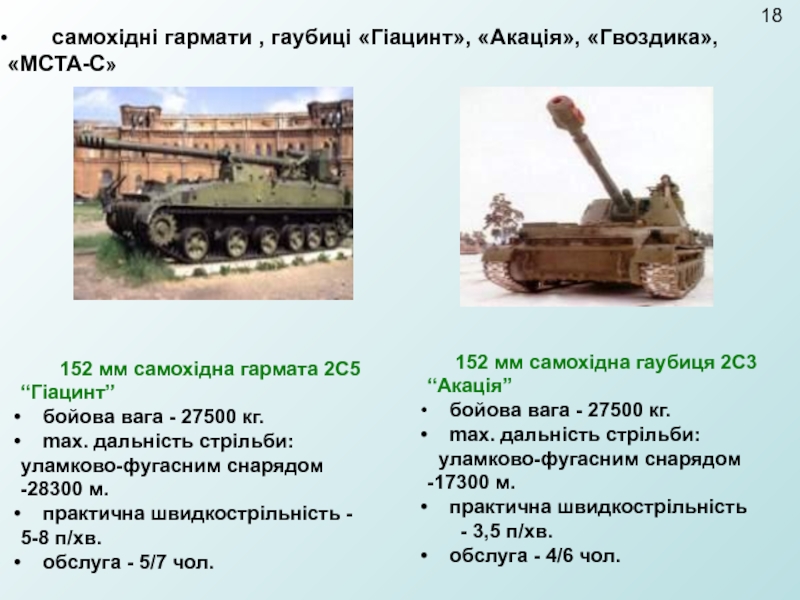

Слайд 18 самохідні гармати , гаубиці «Гіацинт», «Акація»,

«Гвоздика», «МСТА-С»
152 мм самохідна гаубиця 2С3

“Акація”
бойова вага - 27500 кг.
max. дальність стрільби:
уламково-фугасним снарядом -17300 м.
практична швидкострільність
- 3,5 п/хв.
обслуга - 4/6 чол.

152 мм самохідна гармата 2С5 “Гіацинт”
бойова вага - 27500 кг.
max. дальність стрільби:
уламково-фугасним снарядом -28300 м.
практична швидкострільність - 5-8 п/хв.
обслуга - 5/7 чол.

18

самохідні гармати , гаубиці «Гіацинт», «Акація», «Гвоздика», «МСТА-С»   152 мм самохідна

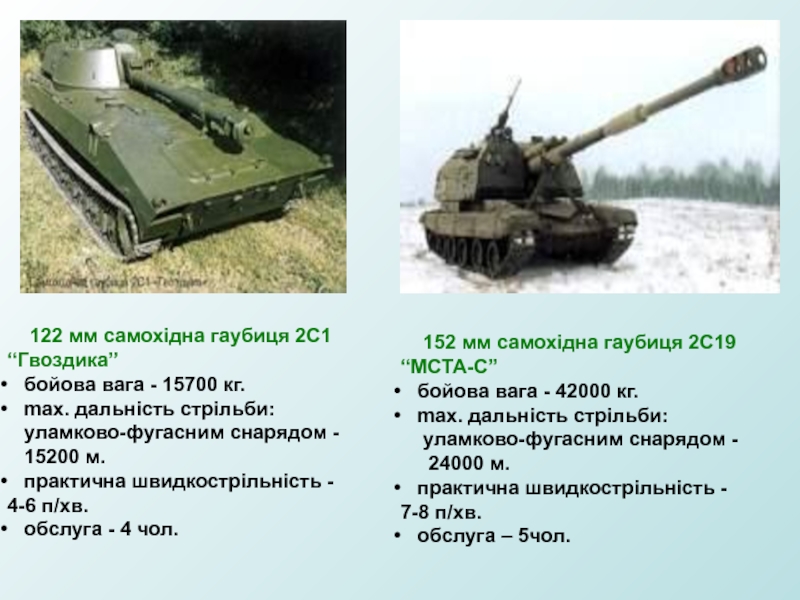

Слайд 19 122 мм самохідна гаубиця 2С1 “Гвоздика”
бойова

вага - 15700 кг.
max. дальність стрільби:
уламково-фугасним

снарядом -
15200 м.
практична швидкострільність - 4-6 п/хв.
обслуга - 4 чол.

152 мм самохідна гаубиця 2С19 “МСТА-С”
бойова вага - 42000 кг.
max. дальність стрільби:
уламково-фугасним снарядом -
24000 м.
практична швидкострільність - 7-8 п/хв.
обслуга – 5чол.


122 мм самохідна гаубиця 2С1 “Гвоздика”  бойова вага - 15700 кг.  max. дальність

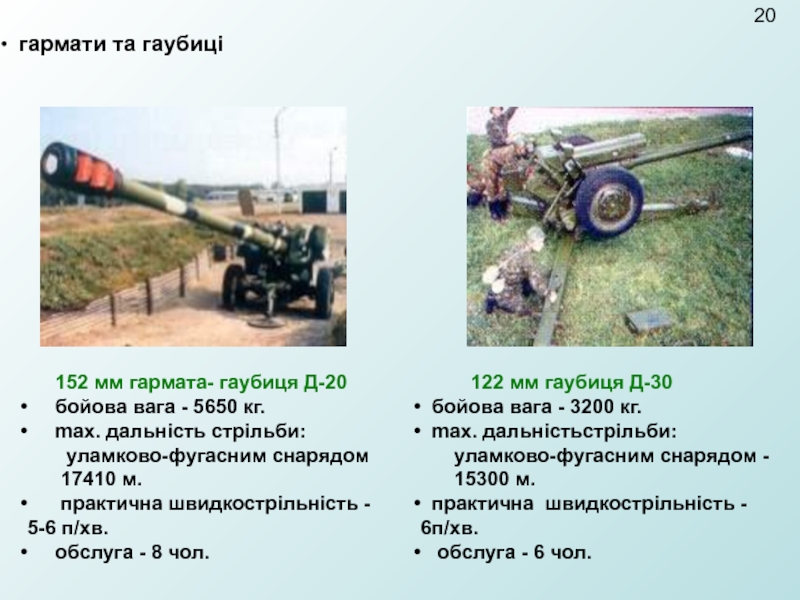

Слайд 20 гармати та гаубиці
152 мм гармата- гаубиця

Д-20
бойова вага - 5650 кг.

max. дальність стрільби:
уламково-фугасним снарядом
17410 м.
практична швидкострільність - 5-6 п/хв.
обслуга - 8 чол.

122 мм гаубиця Д-30
бойова вага - 3200 кг.
max. дальністьстрільби:
уламково-фугасним снарядом -
15300 м.
практична швидкострільність - 6п/хв.
обслуга - 6 чол.

20

гармати та гаубиці   152 мм гармата- гаубиця Д-20   бойова вага - 5650

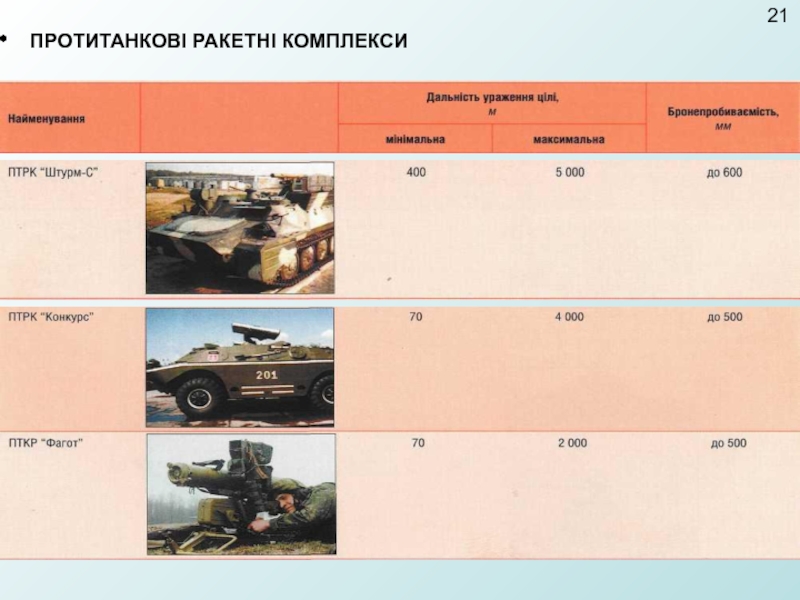

Слайд 21 ПРОТИТАНКОВІ РАКЕТНІ КОМПЛЕКСИ
21

ПРОТИТАНКОВІ РАКЕТНІ КОМПЛЕКСИ21

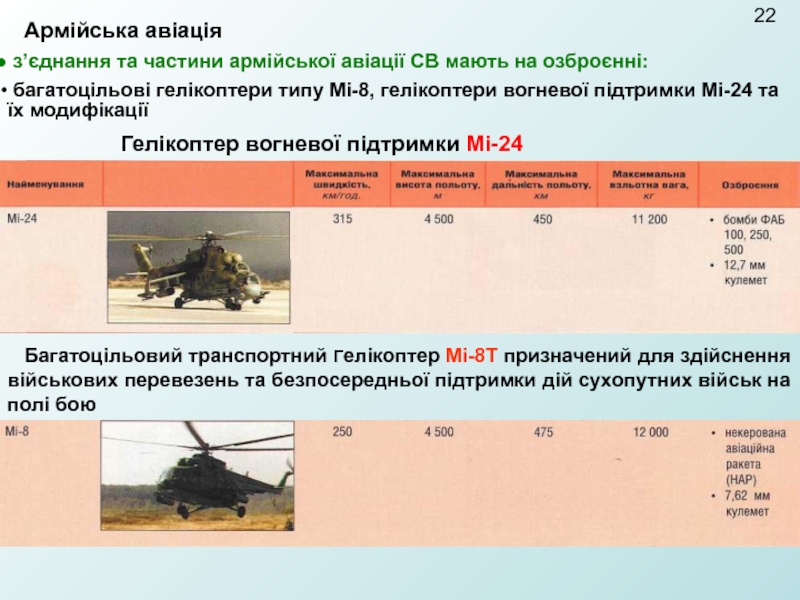

Слайд 22 Армійська авіація
з’єднання та частини армійської авіації

СВ мають на озброєнні:
багатоцільові гелікоптери типу Мі-8, гелікоптери вогневої

підтримки Мі-24 та їх модифікації

Гелікоптер вогневої підтримки Мі-24

Багатоцільовий транспортний Гелікоптер Мі-8Т призначений для здійснення військових перевезень та безпосередньої підтримки дій сухопутних військ на полі бою

22

Армійська авіація з’єднання та частини армійської авіації СВ мають на озброєнні: багатоцільові гелікоптери типу Мі-8,

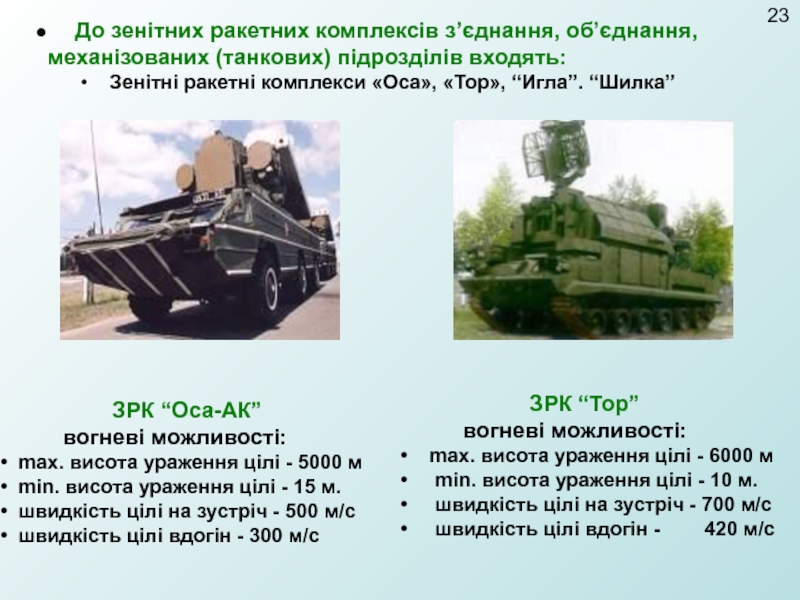

Слайд 23 До зенітних ракетних комплексів з’єднання, об’єднання, механізованих

(танкових) підрозділів входять:
Зенітні ракетні комплекси «Оса», «Тор», “Игла”.

“Шилка”

ЗРК “Тор”
вогневі можливості:
max. висота ураження цілі - 6000 м
min. висота ураження цілі - 10 м.
швидкість цілі на зустріч - 700 м/с
швидкість цілі вдогін - 420 м/с

ЗРК “Оса-АК”
вогневі можливості:
max. висота ураження цілі - 5000 м
min. висота ураження цілі - 15 м.
швидкість цілі на зустріч - 500 м/с
швидкість цілі вдогін - 300 м/с

23

До зенітних ракетних комплексів з’єднання, об’єднання, механізованих (танкових) підрозділів входять:  Зенітні ракетні комплекси

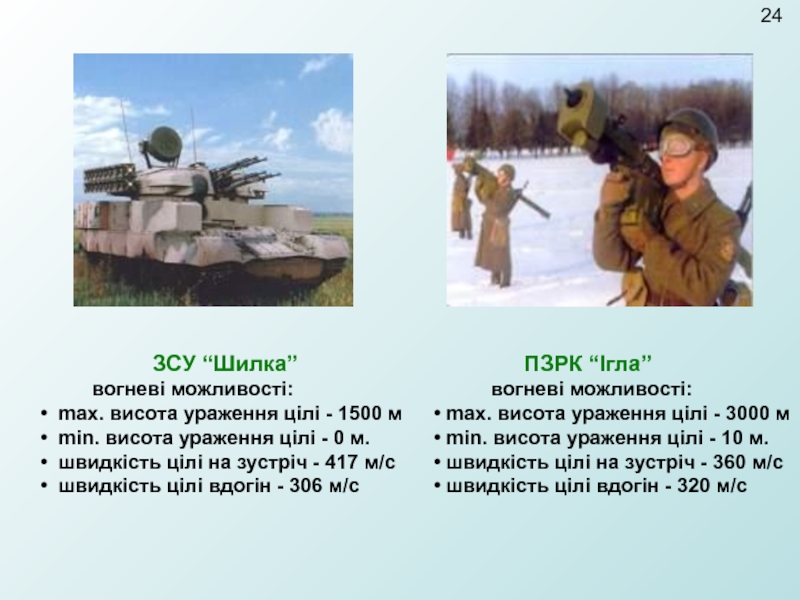

Слайд 24

ЗСУ “Шилка”
вогневі можливості:
max. висота ураження

цілі - 1500 м
min. висота ураження цілі - 0 м.
швидкість цілі на зустріч - 417 м/с
швидкість цілі вдогін - 306 м/с

ПЗРК “Ігла”
вогневі можливості:
max. висота ураження цілі - 3000 м
min. висота ураження цілі - 10 м.
швидкість цілі на зустріч - 360 м/с
швидкість цілі вдогін - 320 м/с

24

ЗСУ “Шилка”    вогневі можливості:

Слайд 25

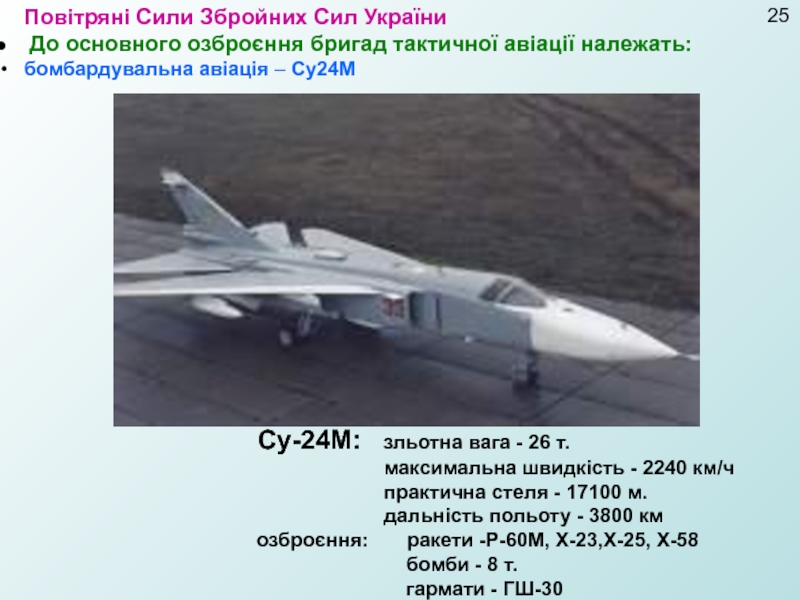

Су-24М: зльотна вага - 26 т.
максимальна швидкість - 2240 км/ч
практична стеля - 17100 м.
дальність польоту - 3800 км
озброєння: ракети -Р-60М, Х-23,Х-25, Х-58
бомби - 8 т.
гармати - ГШ-30

Повітряні Сили Збройних Сил України
До основного озброєння бригад тактичної авіації належать:
бомбардувальна авіація – Су24М

25

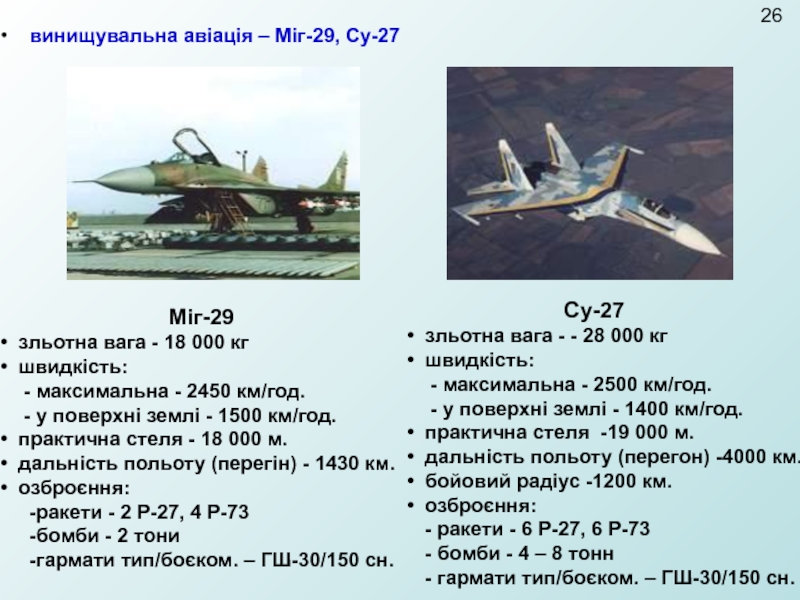

Слайд 26 винищувальна авіація – Міг-29, Су-27

Міг-29
зльотна вага - 18 000 кг
швидкість:
- максимальна - 2450 км/год.
- у поверхні землі - 1500 км/год.
практична стеля - 18 000 м.
дальність польоту (перегін) - 1430 км.
озброєння:
-ракети - 2 Р-27, 4 Р-73
-бомби - 2 тони
-гармати тип/боєком. – ГШ-30/150 сн.

Су-27
зльотна вага - - 28 000 кг
швидкість:
- максимальна - 2500 км/год.
- у поверхні землі - 1400 км/год.
практична стеля  -19 000 м.
дальність польоту (перегон) -4000 км.
бойовий радіус -1200 км.
озброєння:
- ракети - 6 Р-27, 6 Р-73
- бомби - 4 – 8 тонн
- гармати тип/боєком. – ГШ-30/150 сн.

26

винищувальна авіація – Міг-29, Су-27

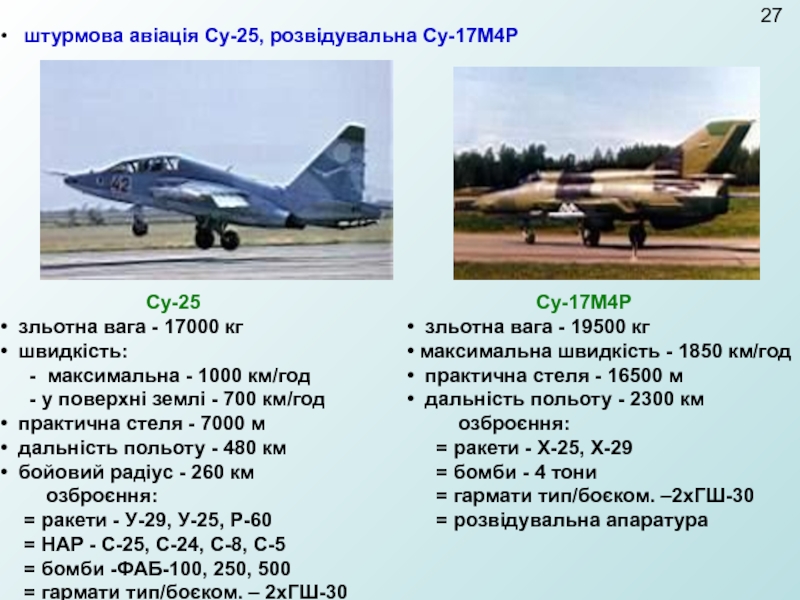

Слайд 27

Су-25
зльотна вага - 17000 кг
швидкість:

- максимальна - 1000 км/год
- у поверхні землі - 700 км/год
практична стеля - 7000 м
дальність польоту - 480 км
бойовий радіус - 260 км
озброєння:
= ракети - У-29, У-25, Р-60
= НАР - С-25, С-24, С-8, С-5
= бомби -ФАБ-100, 250, 500
= гармати тип/боєком. – 2хГШ-30

Су-17М4Р
зльотна вага - 19500 кг
максимальна швидкість - 1850 км/год
практична стеля - 16500 м
дальність польоту - 2300 км
озброєння:
= ракети - Х-25, Х-29
= бомби - 4 тони
= гармати тип/боєком. –2хГШ-30
= розвідувальна апаратура

штурмова авіація Су-25, розвідувальна Су-17М4Р

27

Су-25 зльотна вага -

Слайд 28 На озброєнні зенітні ракетні війська мають різні

типи зенітних ракетних комплексів з високими можливостями ураження сучасних засобів

повітряного нападу у широкому діапазоні висот та швидкостей їх польоту в різних умовах метеообстановки та часу доби.

Радіотехнічні війська оснащені сучасними радіолокаційними станціями, які дозволяють у будь-який час року та доби, незалежно від метеорологічних умов і радіоелектронної протидії, виявляти засоби повітряного нападу на великих відстанях і на всіх висотах, визначати їх точні координати, а також забезпечувати цілевказівки зенітним ракетним військам і наведення винищувальної авіації.

28

На озброєнні зенітні ракетні війська мають різні типи зенітних ракетних комплексів з високими можливостями

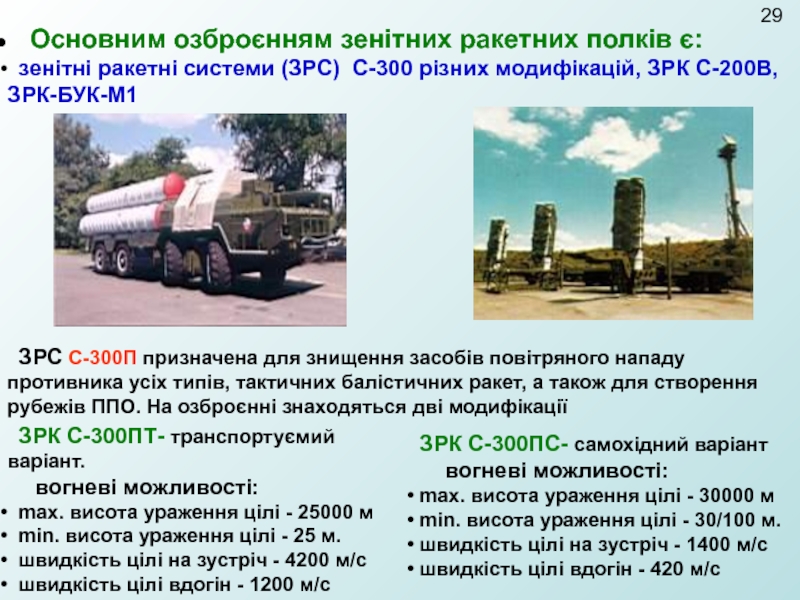

Слайд 29 Основним озброєнням зенітних ракетних полків є:
зенітні ракетні

системи (ЗРС) С-300 різних модифікацій, ЗРК С-200В, ЗРК-БУК-М1
ЗРК С-300ПТ-

транспортуємий варіант.
вогневі можливості:
max. висота ураження цілі - 25000 м
min. висота ураження цілі - 25 м.
швидкість цілі на зустріч - 4200 м/с
швидкість цілі вдогін - 1200 м/с

ЗРК С-300ПС- самохідний варіант
вогневі можливості:
max. висота ураження цілі - 30000 м
min. висота ураження цілі - 30/100 м.
швидкість цілі на зустріч - 1400 м/с
швидкість цілі вдогін - 420 м/с

ЗРС С-300П призначена для знищення засобів повітряного нападу противника усіх типів, тактичних балістичних ракет, а також для створення рубежів ППО. На озброєнні знаходяться дві модифікації

29

Основним озброєнням зенітних ракетних полків є: зенітні ракетні системи (ЗРС) С-300 різних модифікацій, ЗРК С-200В,

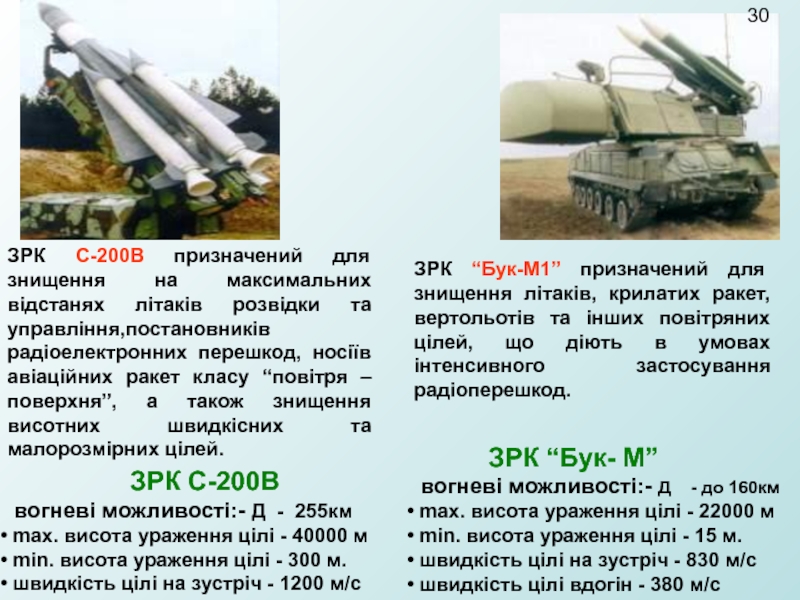

Слайд 30

ЗРК С-200В
вогневі можливості:- Д - 255км
max. висота

ураження цілі - 40000 м
min. висота ураження цілі - 300 м.
швидкість цілі на зустріч - 1200 м/с

ЗРК “Бук- М”
вогневі можливості:- Д - до 160км
max. висота ураження цілі - 22000 м
min. висота ураження цілі - 15 м.
швидкість цілі на зустріч - 830 м/с
швидкість цілі вдогін - 380 м/с

ЗРК С-200В призначений для знищення на максимальних відстанях літаків розвідки та управління,постановників радіоелектронних перешкод, носіїв авіаційних ракет класу “повітря – поверхня”, а також знищення висотних швидкісних та малорозмірних цілей.

ЗРК “Бук-М1” призначений для знищення літаків, крилатих ракет, вертольотів та інших повітряних цілей, що діють в умовах інтенсивного застосування радіоперешкод.

30

ЗРК С-200В вогневі можливості:- Д -

Слайд 31 Основним озброєнням радіотехнічних бригад є:
Трьохкоординатна радіолокаційна станція

55Ж6 метрового діапазону хвиль призначена для виявлення цілей на середніх

та великих висотах в умовах перешкод

Тактико-технічні характеристики
Дальність виявлення (по ЕВП = 1 м2)
на висоті цілі 50м – 40 км
на висоті цілі 100 м – 110 км
на висоті цілі 1000 м – 300 км
на висоті цілі 10000 м – 350 км
Розподільна здатність
по дальності – 850 м
по азимуту – 4-60
по висоті – 3,50
Точність вимірювання координат
по дальності – 600 м
по азимуту – 10 по висоті – 200-350м Захищеність від АП - 20 Вт/Мгц
Захищеність від ПП – 3-5 пачок
на 100 м шляху


радіолокаційні станції 55ж6, 19ж6, 5Н84А, 35Н6, П-18

31

Основним озброєнням радіотехнічних бригад є:  Трьохкоординатна радіолокаційна станція 55Ж6 метрового діапазону хвиль призначена для виявлення

Слайд 32 Радіолокаційна станція 35Н6 дециметрового діапазону хвиль призначена для

виявлення цілей на малих та середніх висотах

Тактико-технічні характеристики
Дальність виявлення (по

ЕВП = 1 м2)
на висоті цілі 100 м – 90 км
на висоті цілі 6000 м – 200 км
Розподільна здатність
по дальності – 300 м
по азимуту – 10
Точність вимірювання координат
по дальності – 500 м
по азимуту – 60
Потужність – 6 кВт
Захищеність від АП – 20 Вт/Мгц
Захищеність від ПП – 3 пачки
на 100 м-шляху
Час розгортання – 20 хвилин
Час згортання – 20 хвилин

32

Радіолокаційна станція 35Н6 дециметрового діапазону хвиль призначена для виявлення цілей на малих та середніх висотахТактико-технічні

Слайд 33 Радіолокаційна станція П-18 метрового діапазону хвиль призначена для

виявлення цілей на середніх та великих висотах

Тактико-технічні характеристики
Дальність виявлення

(по ЕВП = 1 м2)
на висоті цілі 50м – 30 км
на висоті цілі 100 м – 80 км
на висоті цілі 1000 м – 250 км
на висоті цілі 10000 м - 270 км
Розподільна здатність
по дальності - 2000 м
по азимуту – 6-80
Точність вимірювання координат
по дальності –1800 м
по азимуту – 1,50
Потужність – 200 кВт
Захищеність від АП – 0,8 Вт/Мгц
Захищеність від ПП – 0,7 п. на 100 м шляху
Час розгортання – 1 година 50 хв.
Час згортання – 1 година 30 хвилин

33

Радіолокаційна станція П-18 метрового діапазону хвиль призначена для виявлення цілей на середніх та великих висотахТактико-технічні

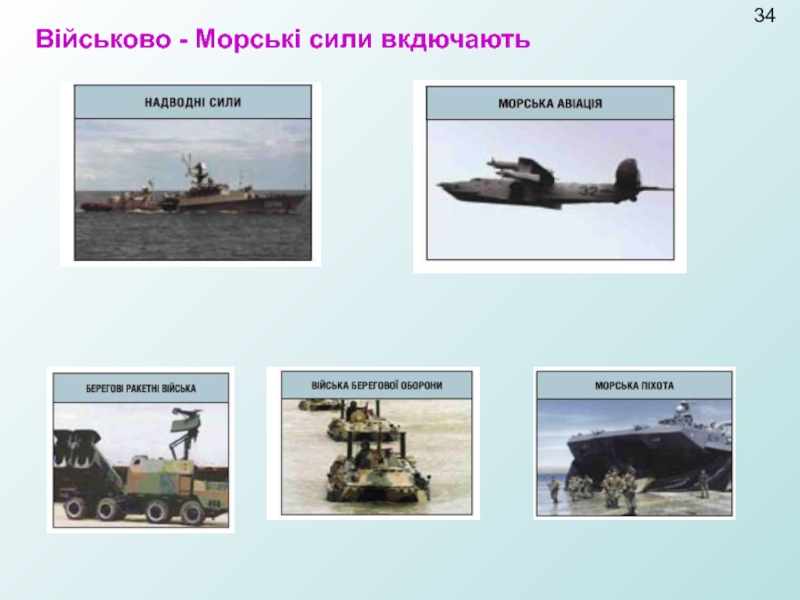

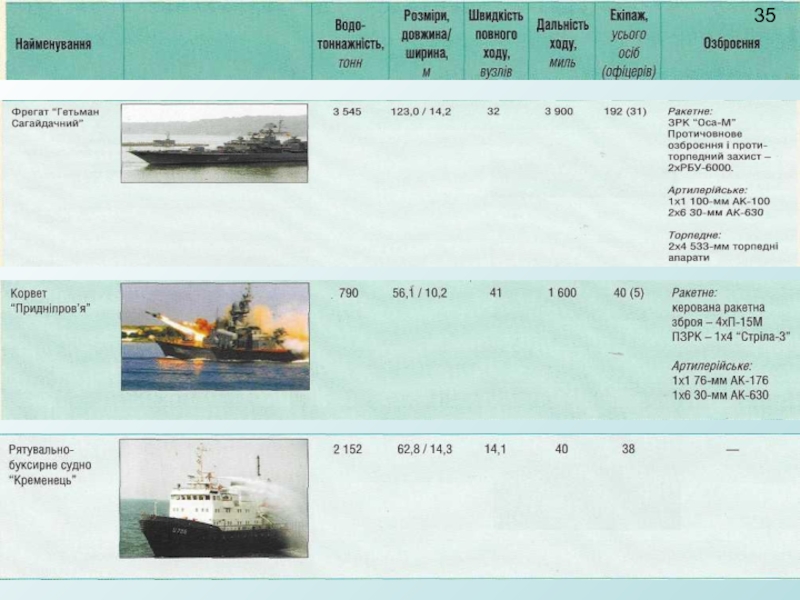

Слайд 34 Військово - Морські сили вкдючають

34

Військово - Морські сили вкдючають34

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
