Слайд 1Заготовка и переработка лесосеменного сырья
Автор: Агаева Марина Эдуардовна, преподаватель ГБПОУ
ЛО «Лисинский лесной колледж»
2018
Слайд 2
Обследование лесосеменных объектов перед заготовкой семян
Перед началом
массового созревания семян проводят предварительное обследование лесосеменных объектов (ЛСП, ПЛСУ,
ВЛСУ, лесосеки, используемые для заготовки шишек) и контрольный сбор шишек, плодов и семян.
Эту работу ведут с целью предварительного определения урожая семян, их качества и степени зараженности вредителями и болезнями.
Слайд 3Обследование лесосеменных объектов
Обследование с контрольным сбором проводят
во всех насаждениях, используемых для заготовки семян.
На каждом участке отбирают контрольные деревья с различными условиями освещения и опыления при площади участка: до 3 га - 3 дерева; от 3 до 10 га - 5 деревьев; от 11 до 50 га - до 10 деревьев.
Шишки и плоды собирают с верхней, средней и нижней частей кроны. Масса семян, собранных с каждого отдельного участка, должна быть примерно равна массе средней пробы.
Слайд 4
Полный цикл получения лесных семян включает в себя несколько технологических
операций:
Для хвойных пород – это заготовка шишек с растущих и
поваленных деревьев, очистка, сортировка шишек, их хранение, сушка, извлечение из них семян, обескрыливание и подсушка семян во время хранения.
Для семян лиственных пород (дуба, бука, ореха грецкого, фисташки, саксаула и др.) – сбор семян с поверхности земли, их очистка и обработка.
Каждая из этих операций выполняется с применением соответствующих приспособлений, механизмов и машин.
Слайд 5
Сбор семян и плодов может производиться разными способами:
- сбор с
поваленных деревьев;
- сбор с растущих деревьев (путем срыва, среза, отряхивания);
-
сбор семян и плодов, опавших на землю (дуб, бук, орех грецкий, клен, вяз и др.);
- с поверхности воды (ольха черная) и по насту (липа).
Слайд 6Сбор семян с растущих деревьев производится по следующим технологическим схемам:
-
сборщики со специальными
приспособлениями находятся на земле;
- сборщики со съемными приспособлениями поднимаются в крону;
- сборщики при помощи подъемных устройств поднимаются в крону.
Слайд 7Для сбора семян со стоящих деревьев без подъема сборщиков в
крону применяются различные счесывающие и отряхивающие приспособления и устройства.
Слайд 8Приспособление для сбора шишек ПСШ-10
Состоит из рамки, счесывающей гребенки и
рукава. Рамка изготовляется из проволоки. На ней закреплен рукав и
установлена счесывающая гребенка. При сборе шишек ели на рамку устанавливают гребенку с просветом между зубьями 12 мм, а при сборе шишек сосны — 15 мм. Рукав служит для улавливания и направления шишек в емкость. Масса приспособления 0,85 кг.
Слайд 9Для подъема сборщиков в кроны деревьев применяются разнообразные приспособления, устройства
и специальные автомобильные и тракторные подъемники.
а) подъемный стул;
б)
велоподъемник
Слайд 10Древолазное устройство ДК-1
Древолазы ДК-1 служат для подъема на деревья диаметром
15‑70 см. Комплект состоит из двух крепежных тросов с подножками и
предохрани-тельного поясного ремня. Скорость подъема на дерево 3 м/мин, масса комплекта 10 кг.
1 ‑ крепежные тросы;
2 ‑ металлический крюк;
3 ‑ фрикционный зажим;
4 – подножки.
Слайд 11Лаз для подъема на деревья ЛПД–0,64
Служит для
подъема сборщика в крону дерева для сбора шишек и нарезки
черенков.
Скорость подъема зависит от толщины и сучковатости дерева, опытности сборщика и колеблется от 3,4 до 4,8 м/мин. Диаметр деревьев, на которые возможен подъем, 28...64 см, масса – не более 6,0 кг.
Слайд 12Древолазное устройство «Белка»
Состоит из металлических подножек,
передвижного захвата и механизма для перемещения.
Скорость подъема составляет 4—6 м/мин, масса 8,6 кг.
Один рабочий за смену обрабатывает 7 —10 деревьев.
При подъёме на дерево и выполнении работ сборщик пользуется поясом безопасности.
Слайд 13Телескопические гидроподъёмники
Кроме индивидуальных устройств, для подъема в крону используют телескопические
гидроподъём- ники АПГ-12 (рис. а), МШТС-2Т (рис.б), IVILUTC-2A, ТВ-26 (рис.),
ПГСТ-13, ПГСТ-15 и др. Эти машины позволяют поднимать до 2 чел. в крону на высоту 12...26 м.
Слайд 14Подъемник для сбора шишек ПСШ–1
Подъемное устройство смонтировано
на гусеничном тракторе ДТ–75М.
При работе агрегат
заезжает на место сбора, и два сборщика, находящиеся в люльках, переоборудуют их из транспортного положения в рабочее.
Высота подъема составляет до 8,5 м; ширина раздвижения люлек 6...10 м; масса 2000 кг.
Слайд 15Монтажный автомобильный гидроподъемник АПГ–12Л
Выпускается на базе автомобиля ГАЗ–53
и
ЗИЛ–130. Его устанавливают на раме автомобиля
между кабиной и
кузовом.
Привод подъемника гидравлический; высота подъема 12 м; максимальный вылет корзины в сторону 9 м; угол поворота 360°; грузоподъем-ность 200 кг; масса 6300 кг.
Аналогичную конструкцию имеют гидроподъемники АПГ–18 и АПГ–22.
Слайд 16Вибрационные установки
Шишки кедра сибирского, плоды ореха грецкого,
яблони и др. собирают отряхиванием. Для этой цели используют вибрационные
установки (“Кедровка”, “Кедровка-В”, “Кедровка-ВК”, “Кедровка ТБ-1”), навешиваемые на монтажные машины или на другие механизмы, с помощью которых в зону центра тяжести дерева (1/3 высоты), поднимается вибратор, создающий колебательные движения.
Слайд 17Виброустановка для сбора орехов ВСО–1
При включении в действие
гидромотора вращение его вала через клиноременную передачу передается дебалансам, придающим
дереву колебания, обеспечивая этим отрыв плодов от плодоножек.
Оторванные плоды опадают на разостланный под деревом полотняный улавливатель. Отряхивание в среднем длится 5...20 с, но не более 60 с.
Высота захвата дерева колеблется в пределах от 0,7 до 4,8 м; диаметр дерева в месте захвата 15...45 см; частота колебаний вибратора 5...20 цикл/с; масса 450 кг. Агрегатируется с тракторами тягового класса 1,4 – 3–МТЗ–50/52, МТЗ–80/82, ДТ–75М.
Слайд 18Виброустановка для сбора орехов ВСО-1
1 ‑ трактор; 2 ‑ рама; 3 ‑ стрела; 4 ‑ подвеска; 5
‑ вибратор; 6 ‑ гидравлический привод; 7 ‑ штанга
Слайд 19Вибрационная установка «Кедровка Е»
Базой служит экскаватор ЭО–2621 на
колесном
тракторе ЮМЗ–6ЛМ, с которого снимается
экскаваторный ковш.
Основными
частями установки являются гидрозахват, вибратор и поворотная стрела, которые смонтированы на вертикальной поворотной стойке экскаватора.
Этот вибратор за 20...25 с отряхивает до 90% кедровых и до 55% еловых шишек от их общего числа на дереве. Установкой можно обработать за смену до 200 деревьев.
Частота колебаний 15,3 об/с, амплитуда 12 см; диаметр обрабатываемых деревьев 18...60 см на высоте 3 м.
Слайд 20Вибрационная установка «Кедровка Е»
1 – гидроцилиндр; 2 – корпус вибратора;
3 – гидромотор; 4 – упругая муфта; 5 – шестерня;
7 – дебаланс; 8 – упругая подвеска; 9 – гидроцилиндр; 10 - захватная лапа; 11 – гидроцилиндр для фиксвции вибратора в транспортное положение; 12 – клиновой замок; 13 – упорная пятка; 14 - стрела
Слайд 21Машина для отряхивания шишек «Кедровка-ЕК»
1 ‑ поворотная колонна;
2 ‑
стрела;
3, 5, 7 ‑ гидроцилиндры;
4 ‑ направляющая штанга;
6 ‑ корпус вибратора;
8 ‑ лапы
Слайд 22
Прием, учет и хранение лесосеменного сырья
От сборщиков принимают шишки, плоды
и семена, удовлетворяющие требованиям стандарта, здоровые, очищенные от посторонних примесей,
имеющие нормальную величину и заготовленные в специально отведенных лесосеменных объектах.
Слайд 24 Собранные шишки, плоды и семена формируют в
отдельные партии в соответствии с требования-ми стандартов, на каждую из
которых составляют паспорт и снабжают этикеткой. Один экземпляр этикетки вкладывают внутрь каждого места тары с семенами данной породы, а другой - прикрепляют снаружи.

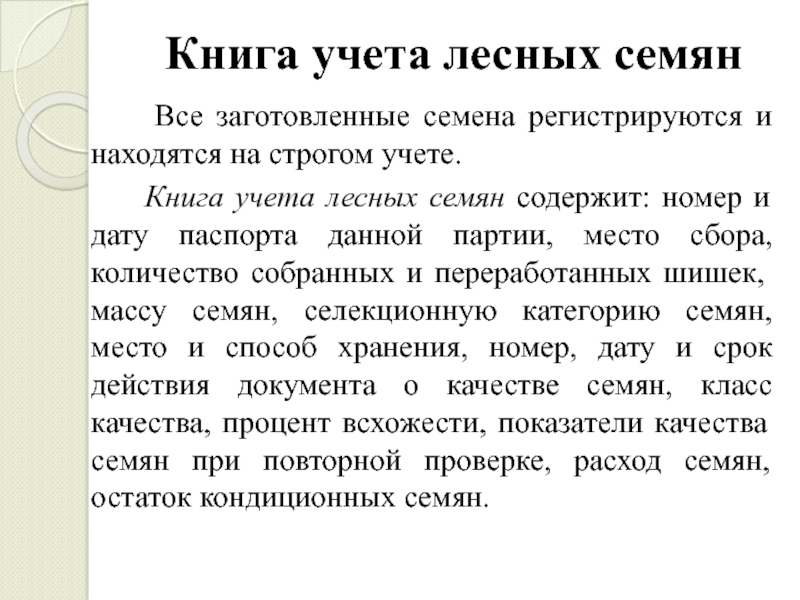

Слайд 25Книга учета лесных семян
Все заготовленные семена регистрируются
и находятся на строгом учете.
Книга учета
лесных семян содержит: номер и дату паспорта данной партии, место сбора, количество собранных и переработанных шишек, массу семян, селекционную категорию семян, место и способ хранения, номер, дату и срок действия документа о качестве семян, класс качества, процент всхожести, показатели качества семян при повторной проверке, расход семян, остаток кондиционных семян.
Слайд 26
Переработка лесосеменного сырья
заключается в извлечении из плодов и шишек семян,
их обескрыливании, очистке от примесей и просушке до необходимой влажности.
Слайд 27 Извлечение семян в шишкосушилках производят из шишек
сосны обыкновенной, елей европейской и сибирской, лиственниц сибирской, Сукачева и
даурской.
Семена пихты, сосны кедровой сибирской, лиственницы европейской и сосен эльдарской, пицундской и алепской извлекают из шишек путем их механического разрушения.
Слайд 28
Извлечение семян из шишек хвойных пород в шишкосушилках
Для
переработки шишек и получения семян построены промышленные комплексы - непрерывно
действующие, полностью механизированные и автоматизированные сушилки со складом для хранения шишек и семян, помещениями для отбора проб, определения посевных качеств семян, приемки лесосеменного сырья, размещения воздухоподогрева- тельного оборудования.
Слайд 29Схема извлечения семян из шишек в шишкосушилке
Слайд 30Шишкосушилка Тверского управления лесного хозяйства
авторы проекта Галеев и Чикизов. Сушилка
стеллажного типа, характеризуется высокой производительностью (100 кг семян сосны и
180 кг семян ели в сутки), простотой в эксплуатации, оптимальными режимами извлечения семян из шишек и высоким качеством семенного материала. Обслуживают сушилку 3—4 человека.
Слайд 32Шишкосушилка ШП- 0,06
передвижная шишкосушилка, монтируется на пневмоколесном шасси длиной 6
м, шириной 2,6 м. Емкость загрузочного бункера 0,95 куб.м; масса
загружаемых шишек сосны обыкновенной 350 кг, ели обыкновенной 200 кг; продолжительность сушки 12...18 ч. Транспортируется сушилка автомобилем ЗИЛ–131.
Производительность составляет 20 кг/сут семян сосны.
Слайд 33Малогабаритная шишкосушилка СМ-45
предназначена для переработки небольших партий шишек.
Работает в
автоматическом режиме, обеспечивает поддержание в сушильной камере заданной температуры и
контроль влажности воздуха. Время сушки, в зависимости от влажности шишек, составляет от 8 до 12 часов.
Слайд 34Барабан для отбивки шишек БОШ-4
предназначен для извлечения семян, оставшихся в
шишках и не выпавших после сушки. БОШ-4 работает по принципу
перемешивания шишек. Продолжительность процесса отбивки составляет 8... 10 мин.
Слайд 35
Извлечение семян из шишек механическим способом
для трудноразрушаемых шишек идет в
два этапа. Вначале с помощью агрегата семяотделителя АС-0,5 высверливают
конусообразным сверлом и удаляют стержни шишек, а затем шишки поступают в машину МИС-1, где происходит их разрушение и отделение семян от частей шишек.
Слайд 36Агрегат-семяотделитель АС–0,5
Служит для извлечения семян труднораскрывае-мых шишек
хвойных пород: сосен эльдарской, пицундской и алеутской, а также из
плодов кипариса, гледичии, биоты восточной, акации белой и др.
Наибольшие размеры обрабатываемых шишек: длина 9 см, диаметр 6 см.
Производительность составляет 70 кг шишек за 1 ч чистой работы.
Слайд 37 Машина для извлечения семян МИС–1
Во время
работы машины шишки с высверлен-ными стержнями засыпаются в загрузочный бункер,
а из него — в пространство между барабанами, где разрушаются коническими зубьями, имеющимися на неподвижном и подвижном барабанах. Раздробленные шишки попадают на решетный стан, где просеиваются, при этом семена отделяются от примесей.
Слайд 38Агрегат-семяотделителъ АС–0,5 (а) и
Машина для извлечения семян МИС–1 (б)
Слайд 39
Обескрыливание, очистка и сортировка семян
После извлечения семян
из шишек их очищают от примесей, обескрыливают и сортируют.
Данные операции необходимы для того, чтобы не засорить высевающие аппараты сеялок, обеспечить равномерный высев семян и изолировать их от различных примесей, которые могут быть источником инфекции при хранении, а также, чтобы уменьшить потребность в емкостях хранилищ, таре и транспортных средствах.

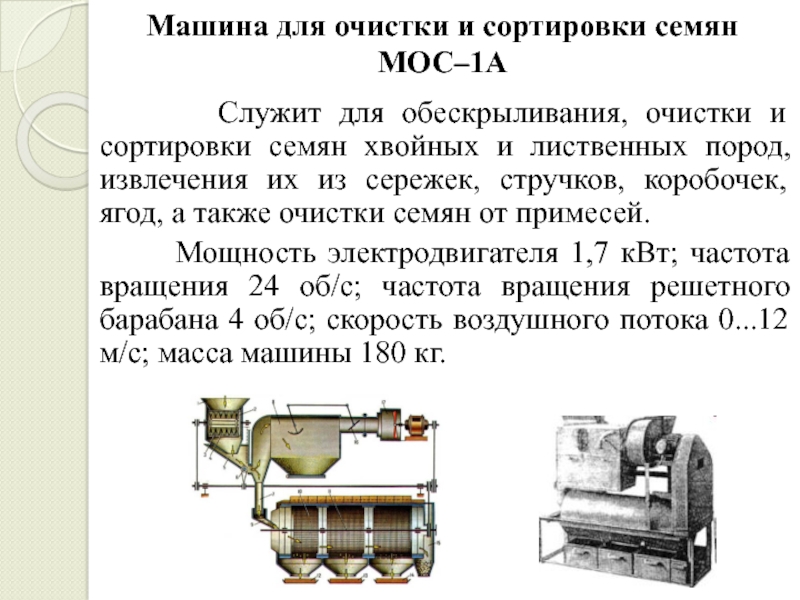

Слайд 40Машина для очистки и сортировки семян МОС–1А
Служит для обескрыливания, очистки и сортировки семян хвойных и
лиственных пород, извлечения их из сережек, стручков, коробочек, ягод, а также очистки семян от примесей.
Мощность электродвигателя 1,7 кВт; частота вращения 24 об/с; частота вращения решетного барабана 4 об/с; скорость воздушного потока 0...12 м/с; масса машины 180 кг.
Слайд 41
Получение семян из плодов лиственных пород
Извлечение семян
из сережек березы и коробочек тополя проводят на семяочиститель-ных машинах
МОС-1А, СУМ-1 или ручным способом на ситах. Семена бобовых отделяют от створок на веялках, агрегате ОВС-2 с отключен-ным режимом обескрыливания, а также вручную на решетах.
Не раскрывающиеся после созревания семян плоды гледичии, робинии лжеакации подвергают механической обработке на молотилках, машинах МОС-1А, СУМ-1, МИС-3 или обмолачивают вручную.
Слайд 42Сочные плоды
перерабатывают в кратчайшие после заготовки сроки и только холодным
способом.
Сочные плоды разминают, затем полученную массу вместе с
семенами погружают в воду и отмывают. Полученные после переработки семена рассыпают на просушку.
Окончательную очистку семян, извлеченных из сочных плодов, от отходов и посторонних примесей проводят на сельскохозяйственных веялках, машинах МОС-1 А, ВЛС-2, ОВС-2 с отключенным режимом обескрыливания.
