Занятие № 3.3. Системы координат. Целеуказание по карте

координаты.
2. Прямоугольные координаты.
3. Полярные и биполярные координаты.
4. Целеуказание по карте.

пространстве, на земной поверхности или на карте.

Для определения координат точек

местности (целей) на карте чаще применяются географические и плоские прямоугольные (зональные), реже – полярные координаты (местные системы).

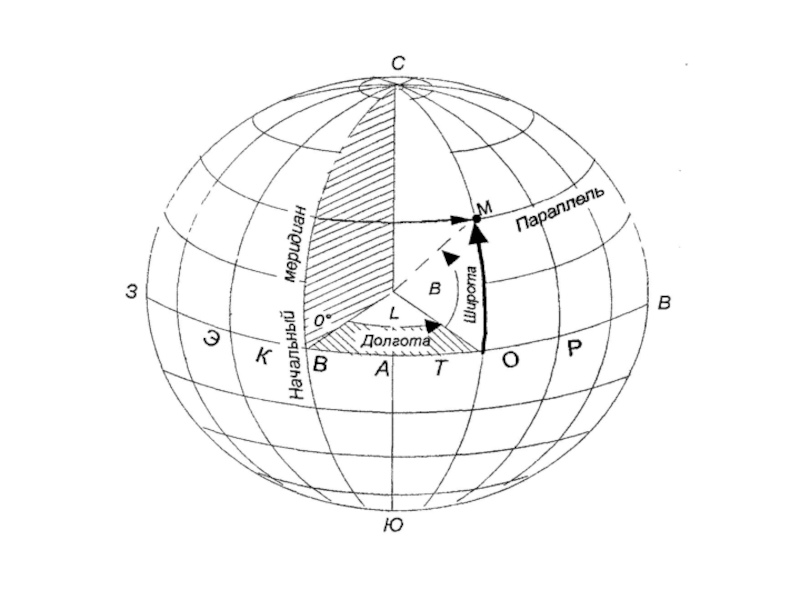

Географическими координатами называются угловые величины - широта и долгота, определяющие положение точек на земной поверхности относительно экватора и начального меридиана.

Географическая широта (B) – это угол между отвесной линией в данной точке земной поверхности и плоскостью экватора.

Широта отсчитывается от 0 до 90º по дуге меридиана в обе стороны от экватора. В северном полушарии все широты называются северными, в южном - южными.

Географическая долгота (L) – это угол между плоскостью меридиана, проходящего через данную точку и плоскостью Гринвичского меридиана, принятого за начальный.

Все точки, расположенные к востоку от начального меридиана (до меридиана 180º) имеют восточную долготу, а к западу – западную.

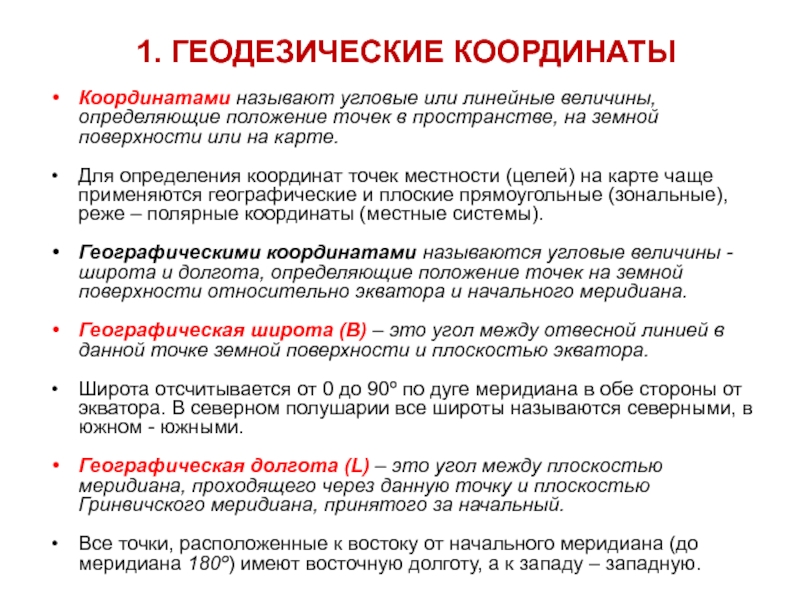

1. ГЕОДЕЗИЧЕСКИЕ КООРДИНАТЫ

плоскости относительно установленного начала координат.

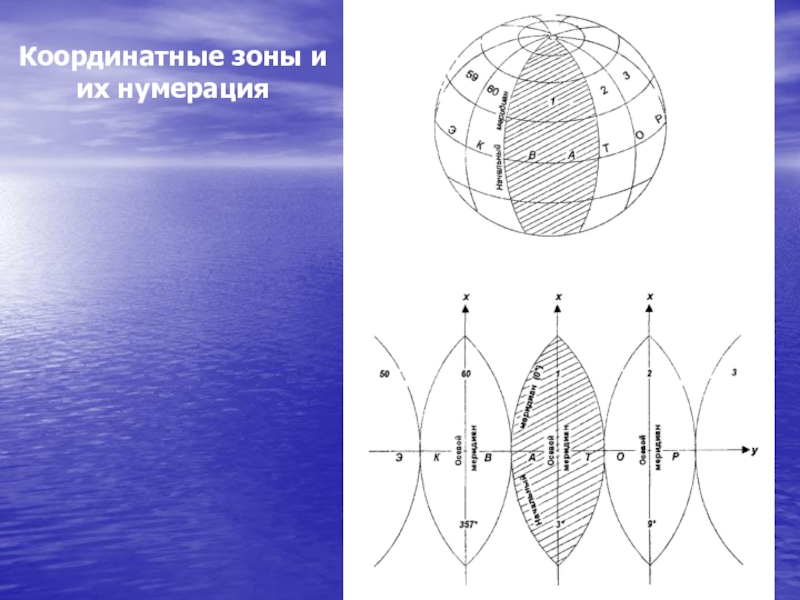

За начало координат принимается точка (0)

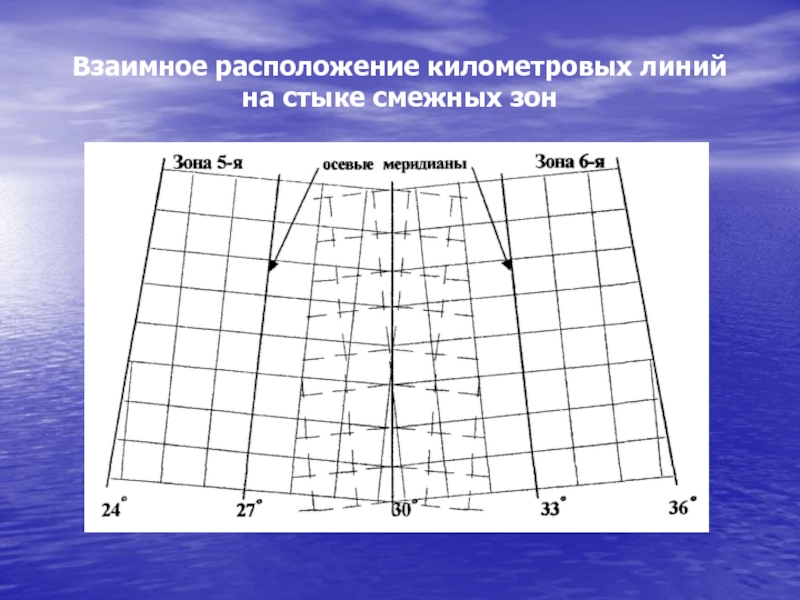

пересечения осей координат: осевого (среднего) меридиана зоны с экватором.
Вертикальная (!) ось называется осью абсцисс (Х), а горизонтальная - осью ординат (Y).

Координаты, у которых не пишутся цифры, обозначающие тысячи и сотни километров, называют сокращенными.

2. ПЛОСКИЕ ПРЯМОУГОЛЬНЫЕ КООРДИНАТЫ

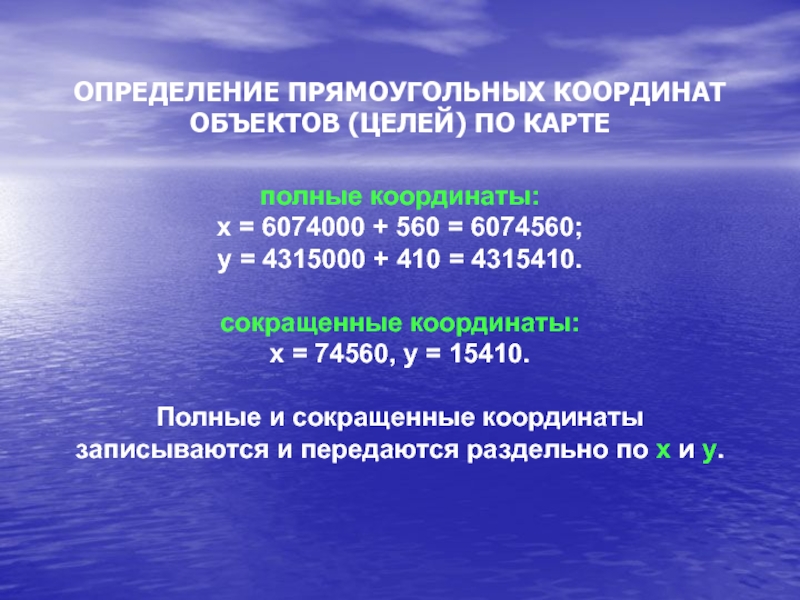

карту по прямоугольным координатам

+ 560 = 6074560;
у = 4315000 + 410 = 4315410.

сокращенные

координаты:
х = 74560, у = 15410.

Полные и сокращенные координаты
записываются и передаются раздельно по х и у.

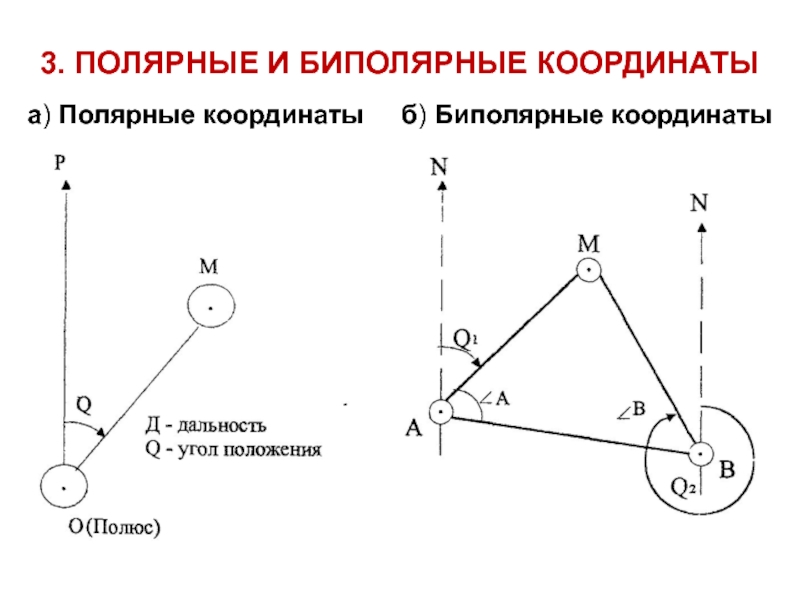

Биполярные координаты

(объектов) на карте и непосредственно на местности.

Целеуказание географическими координатами применяется

сравнительно редко: при использовании карт без километровых сеток (например, 1:500 000) или когда цели удалены от огневой позиции на значительное расстояние, выражающееся сотнями и тысячами километров.

Целеуказание прямоугольными координатами (полными или сокращенными) как наиболее точный способ указания местоположения цели применяется для указания особо важных объектов.

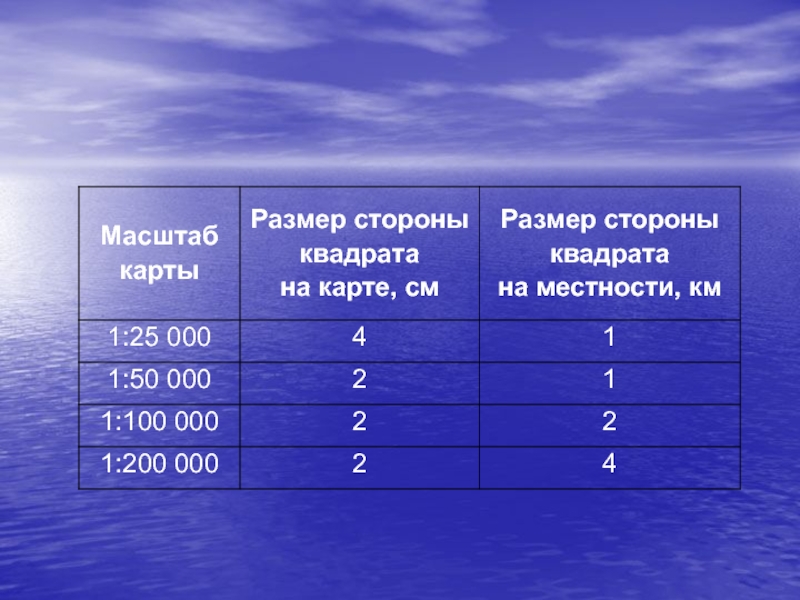

Целеуказание по квадратам километровой сетки осуществляется, когда имеют дело с наблюдаемыми целями. При этом вместо точного измерения координат целей часто достаточно бывает назвать квадрат, в котором находится цель. Если требуется уточнить положение цели на местности, то квадрат мысленно делится на 4, 9 (по "улитке") ил 16 частей , каждая из которых обозначается в первом случае буквами или цифрами, во 2 и 3-м: цифрами.

При целеуказании от ориентира вначале называют объект, потом расстояние и направление до него от хорошо заметного ориентира, а также квадрат, в котором расположен ориентир.

4. ЦЕЛЕУКАЗАНИЕ ПО КАРТЕ

километровой сетки
