Журнал Физика – Первое сентября № 1/2013 Закон Ома для участка цепи Цель

цепи

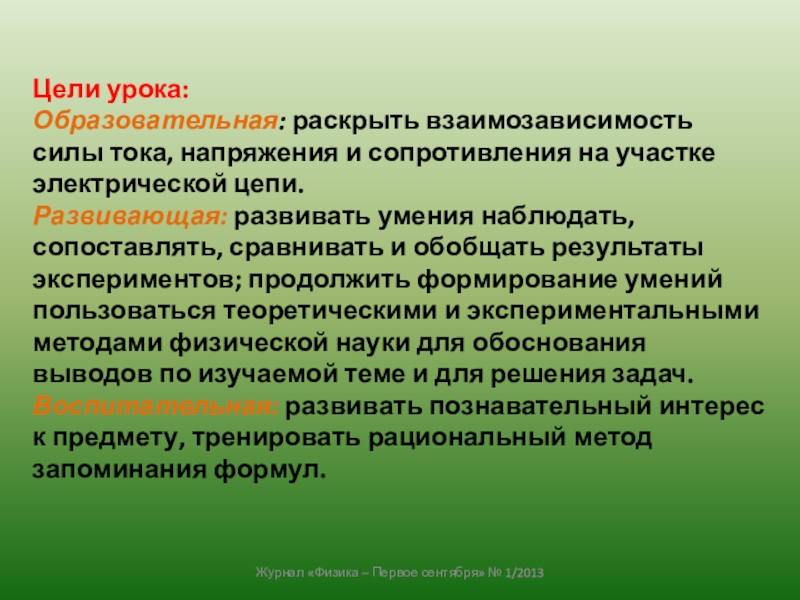

Цель урока:
установить зависимость между силой тока, напряжением на участке

цепи и сопротивлением этого участка.

силы тока, напряжения и сопротивления на участке электрической цепи. Развивающая: развивать

умения наблюдать, сопоставлять, сравнивать и обобщать результаты экспериментов; продолжить формирование умений пользоваться теоретическими и экспериментальными методами физической науки для обоснования выводов по изучаемой теме и для решения задач. Воспитательная: развивать познавательный интерес к предмету, тренировать рациональный метод запоминания формул.

сила тока прямо пропорциональна напряжению на концах проводника, если при

этом сопротивление проводника не меняется;
Усвоить, что сила в участке цепи обратно пропорциональна его сопротивлению, если при этом напряжение остается постоянным;
Знать закон Ома для участка цепи;
Уметь наблюдать, сопоставлять, сравнивать и обобщать результаты демонстрационного эксперимента;
Уметь применять закон Ома для участка цепи при решении задач;
Отрабатывать навыки проверки размерности;
Отрабатывать навыки соотношения полученных результатов с реальными значениями величин.

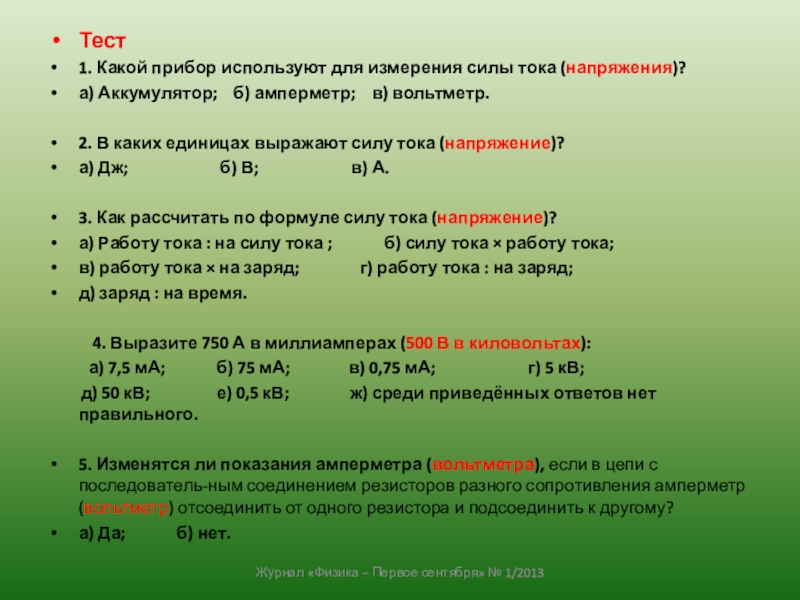

для измерения силы тока (напряжения)?
а) Аккумулятор; б) амперметр;

в) вольтметр.

2. В каких единицах выражают силу тока (напряжение)?
а) Дж; б) В; в) А.

3. Как рассчитать по формуле силу тока (напряжение)?
а) Работу тока : на силу тока ; б) силу тока  работу тока;
в) работу тока  на заряд; г) работу тока : на заряд;
д) заряд : на время.

4. Выразите 750 А в миллиамперах (500 В в киловольтах):
а) 7,5 мА; б) 75 мА; в) 0,75 мА; г) 5 кВ;
д) 50 кВ; е) 0,5 кВ; ж) среди приведённых ответов нет правильного.

5. Изменятся ли показания амперметра (вольтметра), если в цепи с последователь-ным соединением резисторов разного сопротивления амперметр (вольтметр) отсоединить от одного резистора и подсоединить к другому?
а) Да; б) нет.

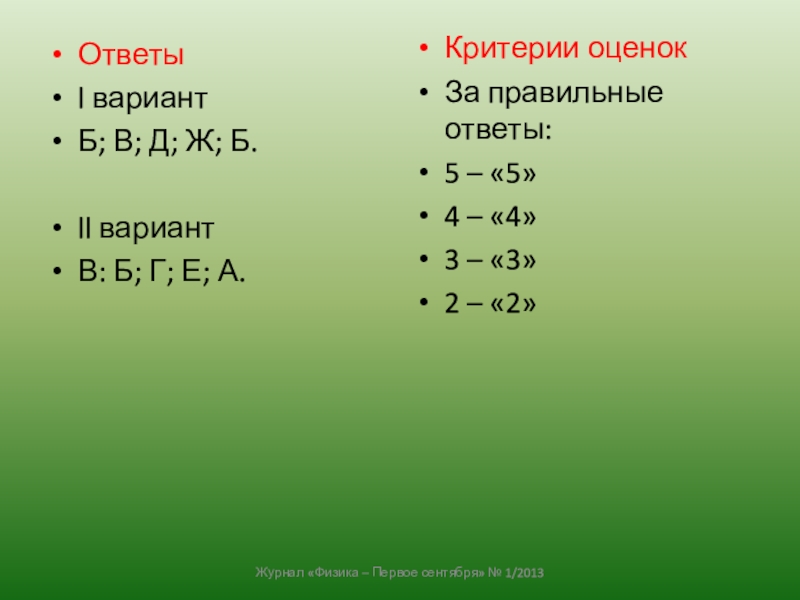

Ж; Б.

ll вариант
В: Б; Г; Е; А.

Критерии оценок
За правильные ответы:
5 – «5»
4 – «4»
3 – «3»
2 – «2»

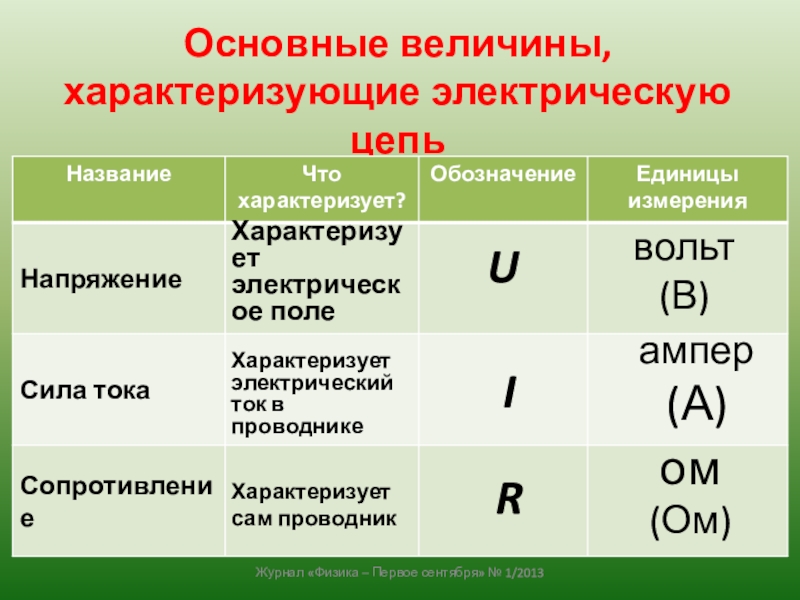

цепь
Характеризует электрическое поле
U
вольт
(В)
Характеризует сам проводник
Характеризует электрический ток в проводнике
R
I
ампер
(А)
ом
(Ом)

зависит сила тока в цепи от напряжения при постоянном сопротивлении

резистора?

1. Соберите схему, представленную на рисунке.
2. Изменяя число подсоединяемых батареек, найдите значение силы тока I и занесите в таблицу.
3. Постройте график зависимости силы тока от напряжения.

4 Как зависит сила тока в цепи от сопротивления резистора

при постоянном напряжении источника?

1. Соберите схему, представленную на рисунке.
2. Изменяя сопротивление участка цепи R, найдите соответствующую силу тока и внесите в таблицу.
3. Постройте график зависимости силы тока от сопротивления.

График прямой График обратной пропорциональности пропорциональности

I I




0 U 0 R

const, I ~ U


Группы 3, 4
U = const, I ~

1/R.

Ома для участка цепи
Сила тока на участке цепи прямо пропорциональна

напряжению на концах этого участка и обратно пропорциональна его сопротивлению

марта 1787 года в семье слесаря. Отец придавал большое значение

образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1827 году он представил научному миру плоды своего труда в виде статьи “Гальваническая цепь. Математические расчёты”. Сейчас его формулировку мы называем законом Ома. В честь этого ученого также названа единица сопротивления.

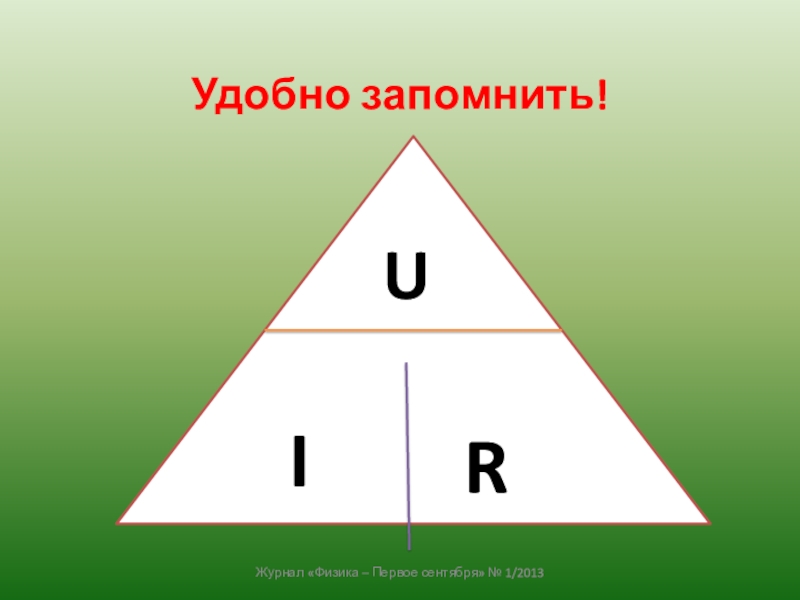

= U/I
R = 24/5 = 4,8 Ом

U = R ∙ I
U = 1,5 ∙ 4,8 = 7,2 В
I = U/R

I = 7,2/7,2 = 1 A

упр. 19 (1, 2). Повторить § 42,43.
Подготовить сообщение о

Георге Оме и его законе

8 класс: учеб. для общеобразоват. заведений. М.: Дрофа, 2007.
ООО «Физикон»,

19962001 «Открытая физика». Ч. 2 (Портрет Г. Ома.)
