“ Технічна електродинаміка та поширення радіохвиль мод.1. Електродинаміка. ”
Содержание
- 1. “ Технічна електродинаміка та поширення радіохвиль мод.1. Електродинаміка. ”
- 2. РОЗПОДІЛ НАВЧАЛЬНОГО ЧАСУ ЗА ТЕМАМИ
- 3. Передача сигналу з використанням ретранслятора 113322
- 4. Комбіноване покриття – БС і РР
- 5. ЛІТЕРАТУРА:1. Семенов Н.А. Техническая электродина-мика. – М.,
- 6. Електромагнітне поле це вид матерії,
- 7. Основні особливості ЕМП і радіотехнічної апаратури в діапазоні НВЧ
- 8. Об'ємна густина заряду

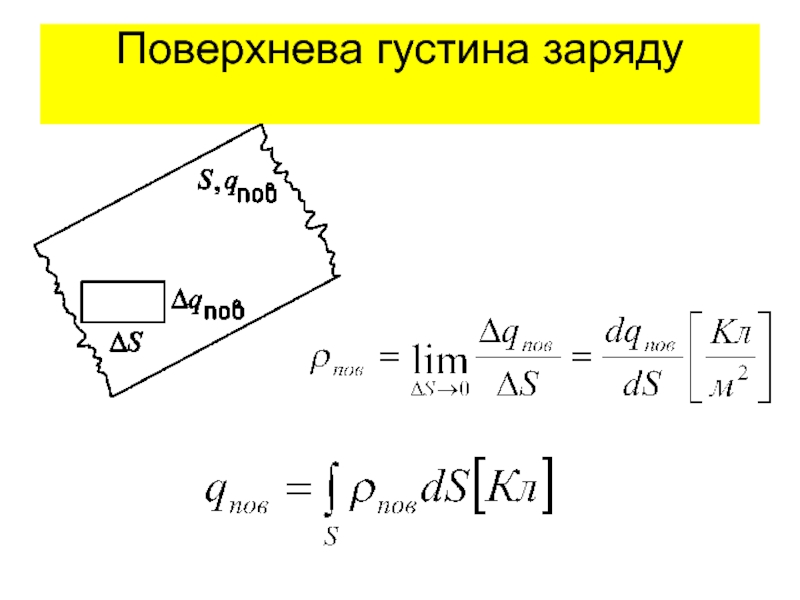

- 9. Поверхнева густина заряду
- 10. Об'ємна густина електричного струму

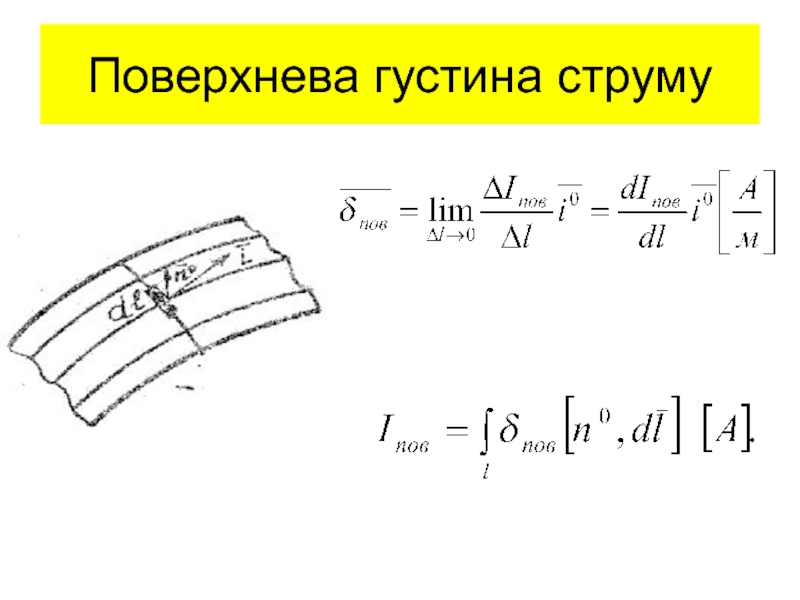

- 11. Поверхнева густина струму
- 12. Величини, що характеризують власне ЕМП Електричне полеМагнітне

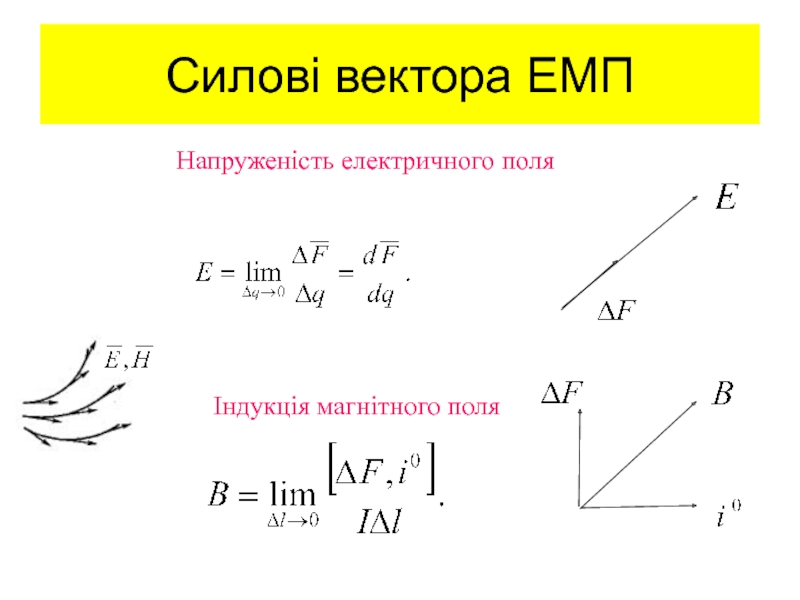

- 13. Силові вектора ЕМПНапруженість електричного поля Індукція магнітного поля
- 14. Величини, що характеризують середовище - діелектричною проникністю
- 15. Відносна діелектрична проникність де - діелектрична сприйнятливість;- вектор поляризованості
- 16. - дипольній момент Закон Кулона
- 17. Відносна магнітна проникність, де

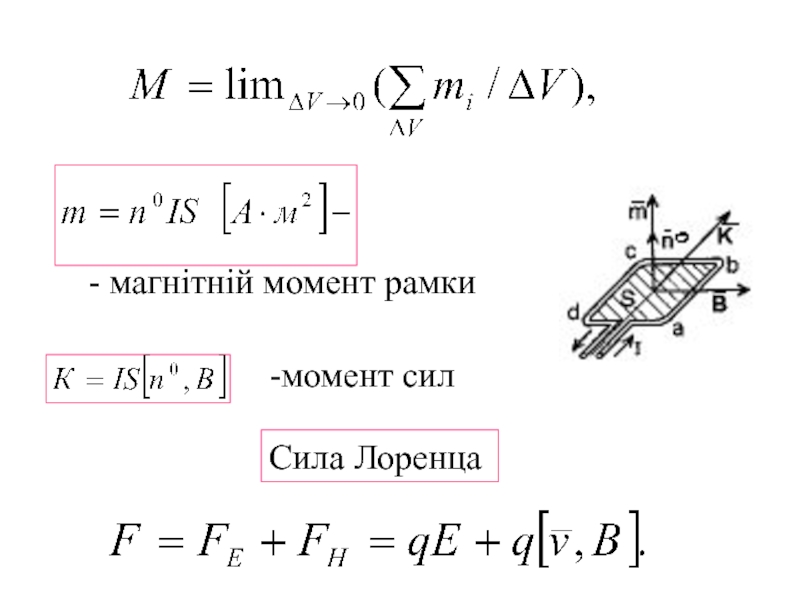

- 18. - магнітній момент рамки -момент сил Сила Лоренца
- 19. Класифікація середовищ від величини питомої електропровідності :ідеальний
- 20. Класифікація середовищОднорідні Ізотропні чи

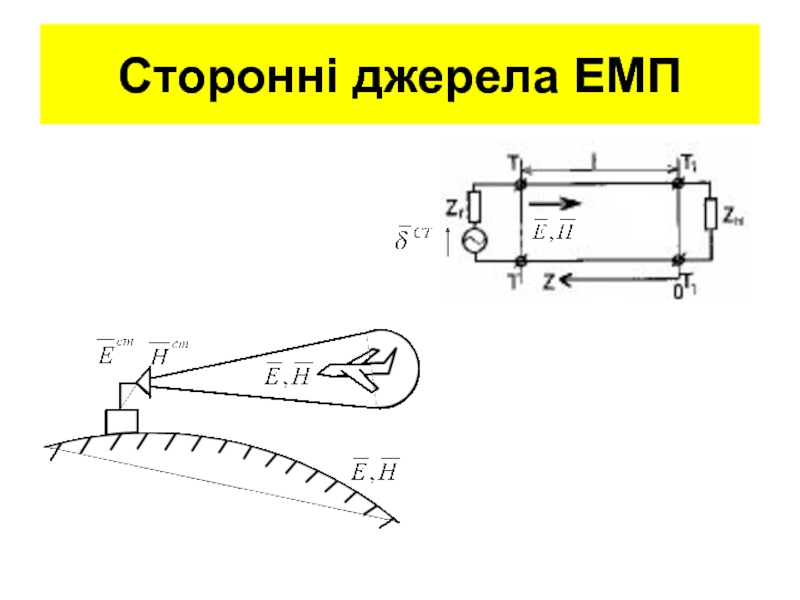

- 21. Сторонні джерела ЕМП

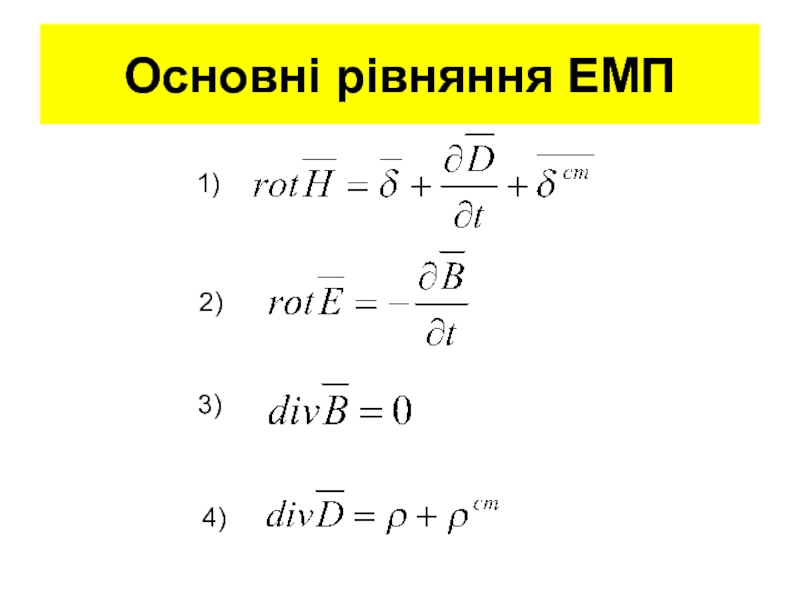

- 22. Основні рівняння ЕМП 1) 2) 3) 4)
- 23. Перше рівняння МаксвеллаТеорема Стокса:

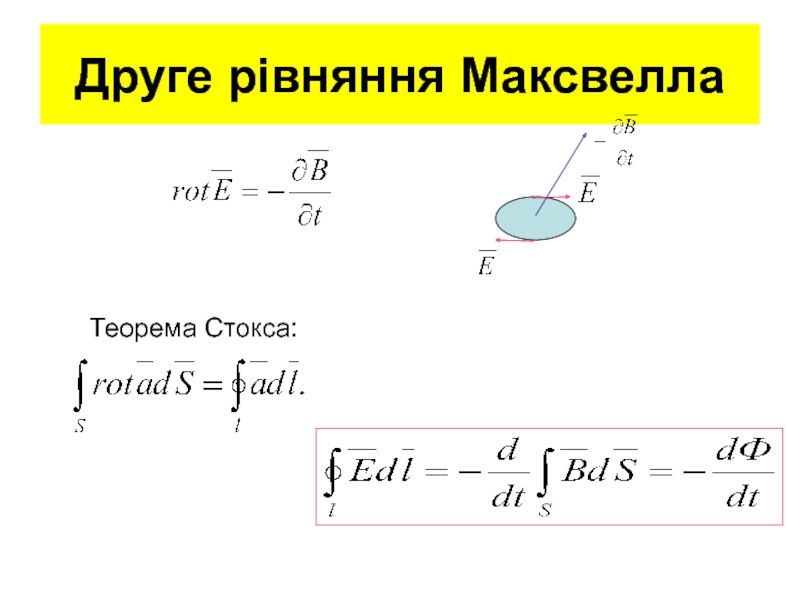

- 24. Друге рівняння МаксвеллаТеорема Стокса:
- 25. Рівняння Максвелла у скалярної форми (декартова система координат)Перше рівняння МаксвеллаДруге рівняння Максвелла
- 26. К моделі поширення ЕМП1 2 3 1 1 3 2 3 2

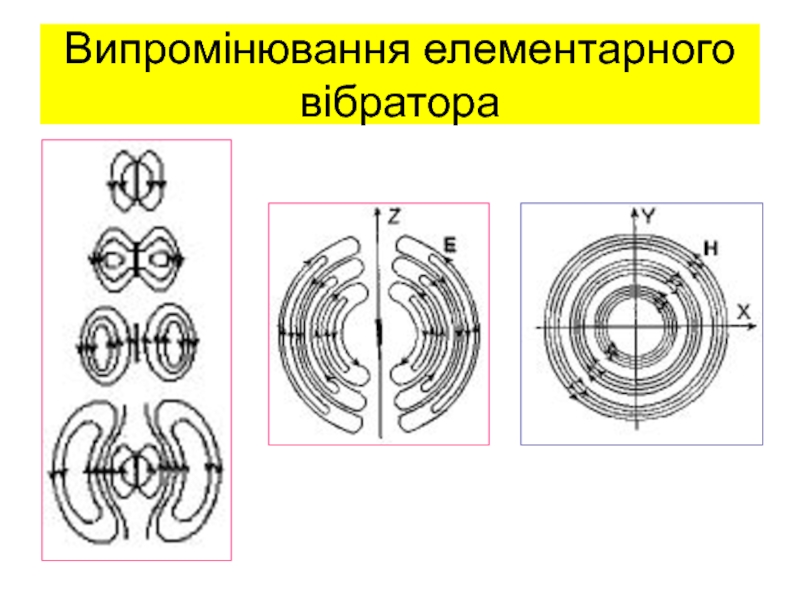

- 27. Випромінювання елементарного вібратора
- 28. Третє рівняння Максвелла Теорема Остроградського-Гауса:
- 29. Четверте рівняння Максвелла
- 30. Слайд 30

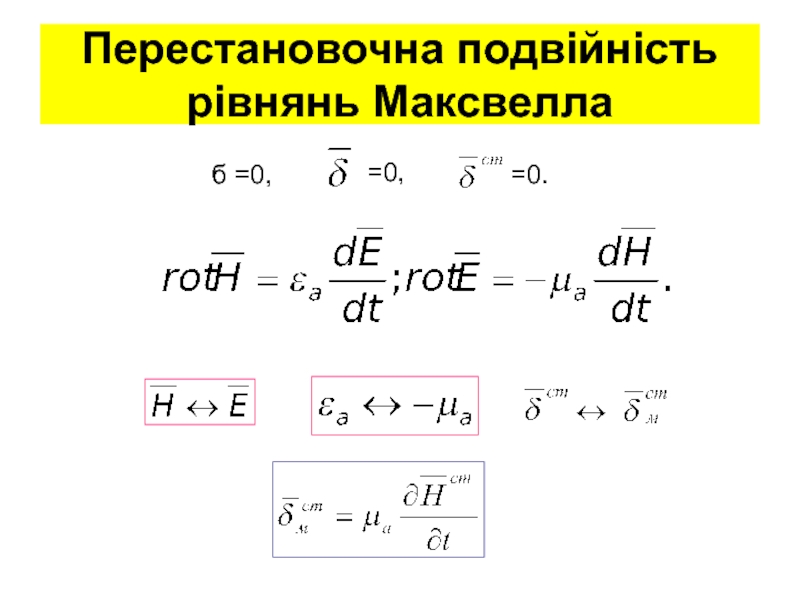

- 31. Перестановочна подвійність рівнянь Максвеллаб =0, =0, =0.

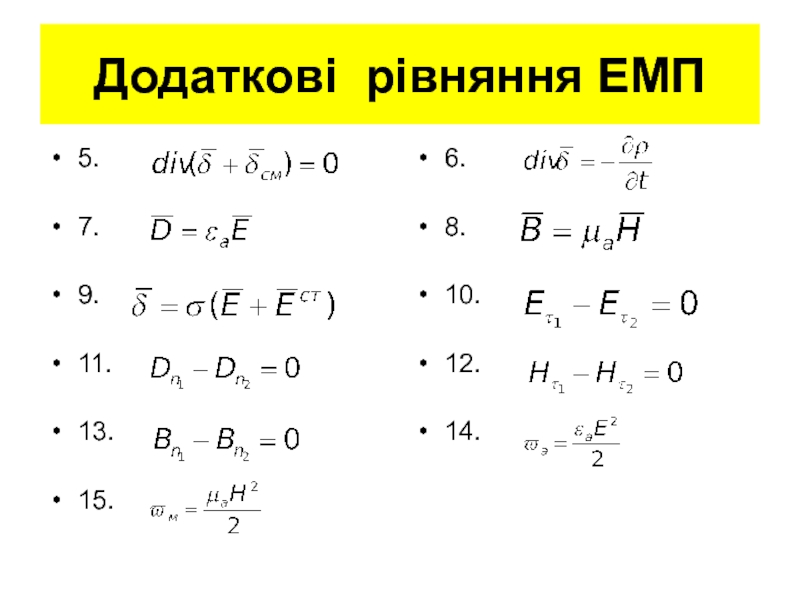

- 32. Додаткові рівняння ЕМП 5.7.9.11.13.15.6.8.10.12.14.
- 33. 5. Рівняння неперервності ліній струму
- 34. 6. Закон збереження заряду
- 35. Самостійно законспектувати слідуючи питання [1, с. 23…28];
- 36. 7.,8. і 9. Матеріальні рівняння У ізотропних середовищах В анізотропних середовищах , де

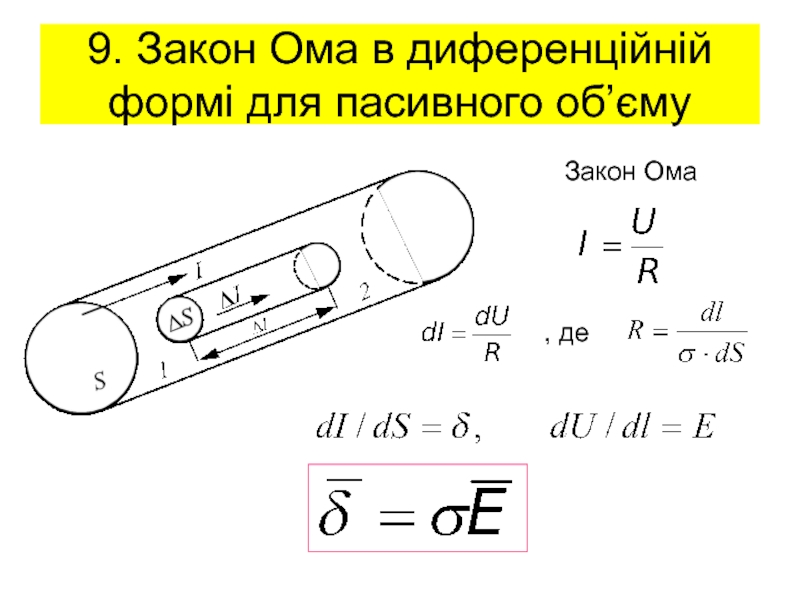

- 37. 9. Закон Ома в диференційній формі для пасивного об’єму Закон Ома , де
- 38. Співвідношення, які встановлюють зв’язок між векторами ЕМП
- 39. 10. Граничні умові для дотичних складових електричного полю
- 40. З рівняннь (10) і (12) випливає, що;
- 41. В частковому випадку, коли на границі розподілу
- 42. Нормальні складові векторів при переході з одного середовища в інше завжди змінюються стрибком (рис. 1.7).

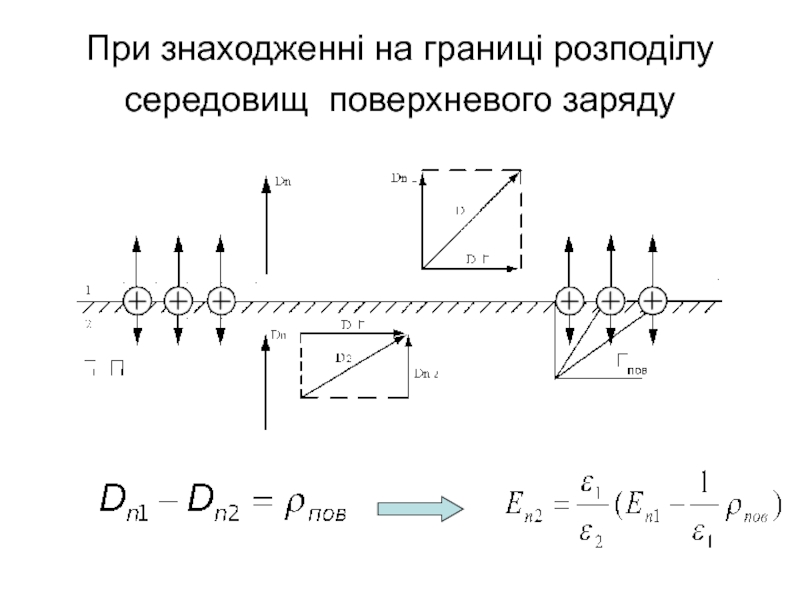

- 43. При знаходженні на границі розподілу середовищ поверхневого заряду

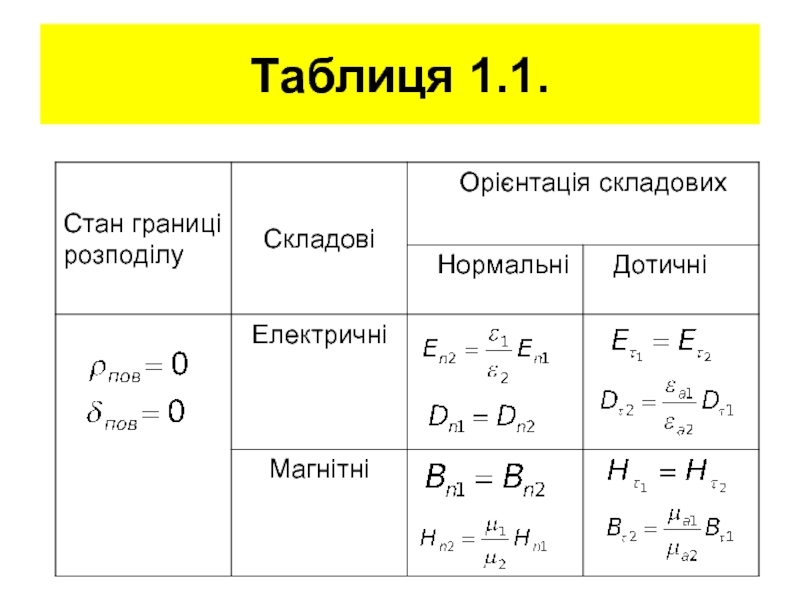

- 44. Таблиця 1.1.
- 45. Таблиця 1.1. (продовж.)
- 46. Таблиця 1.1. (продовж.)
- 47. Метод комплексних амплітуд для скалярних функцій амплітуда гармонійних коливань; фаза коливань;початкова фаза;комплексна амплітуда.
- 48. Метод комплексних амплітуд для векторних функцій, де комплексна амплітуда вектора.
- 49. Рівняння ЕМП в комплексній формі

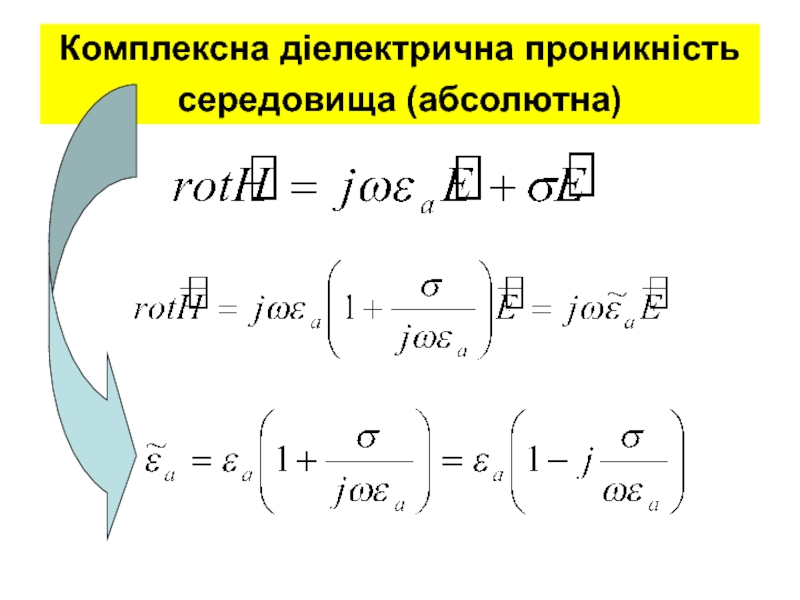

- 50. Комплексна діелектрична проникність середовища (абсолютна)

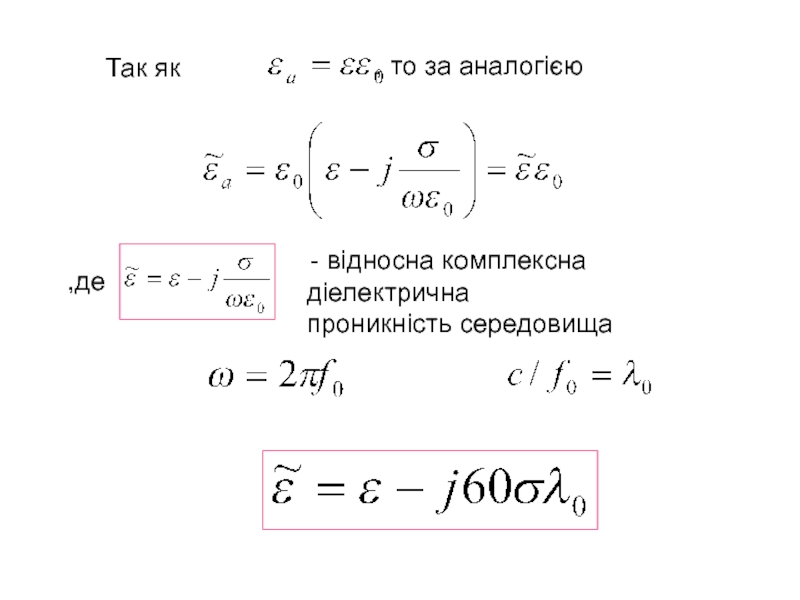

- 51. Так як , то за аналогією ,де - відносна комплексна діелектрична проникність середовища

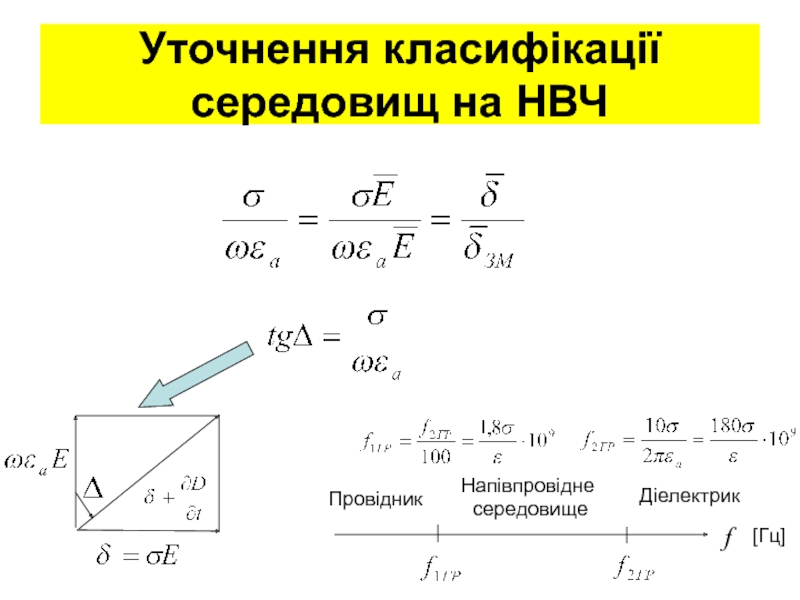

- 52. Уточнення класифікації середовищ на НВЧДіелектрикНапівпровідне середовищеПровідникf[Гц]
- 53. Уточнення класифікації середовищ на НВЧ
- 54. Приклад 1.

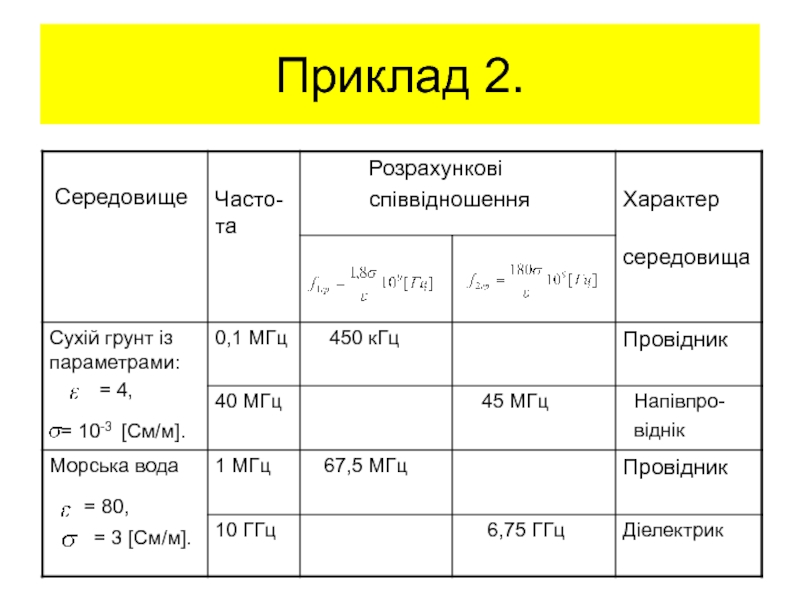

- 55. Приклад 2.
- 56. Скачать презентанцию
РОЗПОДІЛ НАВЧАЛЬНОГО ЧАСУ ЗА ТЕМАМИ
Слайды и текст этой презентации

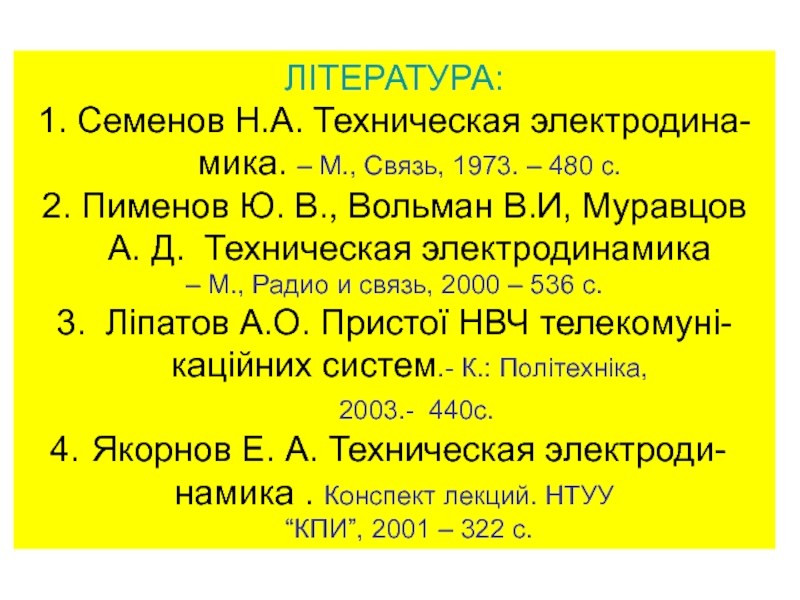

Слайд 5ЛІТЕРАТУРА:
1. Семенов Н.А. Техническая электродина-мика. – М., Связь, 1973. –
480 с.
2. Пименов Ю. В., Вольман В.И, Муравцов А. Д.
Техническая электродинамика – М., Радио и связь, 2000 – 536 с.
3. Ліпатов А.О. Пристої НВЧ телекомуні-каційних систем.- К.: Політехніка,
2003.- 440с.
Якорнов Е. А. Техническая электроди-
намика . Конспект лекций. НТУУ
“КПИ”, 2001 – 322 с.
Слайд 6 Електромагнітне поле це вид матерії, що відрізняється безупинним
розподілом у просторі (електромагнітні хвилі) та виявляє дискретність структури (фотони),
що характеризується здатністю поширюватися у вакуумі (при відсутності сильних гравітаційних полів) зі швидкістю, близької до 3*108 м/сек, що робить на заряджені частки силовий вплив, який залежить від їхньої швидкості.Таблиця В.1. Основні параметри 9 – 11-го діапазонів
Слайд 12Величини, що характеризують власне ЕМП
Електричне поле
Магнітне поле
- напруженість
електричного поля;
-
індукціяелектричного поля;
- потік
електричної індукції;
- напруженість
магнітного поля;
- індукція
магнітного поля;
- потік
магнітної індукції.
Слайд 14Величини, що характеризують середовище
- діелектричною проникністю
;
- магнітною проникністю
;- питомою електричною провідністю

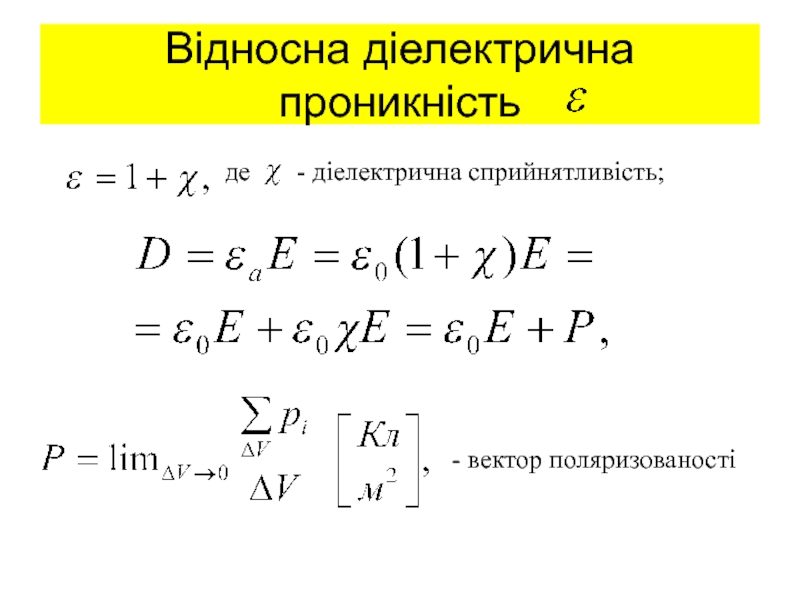

Слайд 15Відносна діелектрична проникність
де - діелектрична сприйнятливість;
-
вектор поляризованості
Слайд 17Відносна магнітна проникність
, де - магнітна сприйнятливість
середовища;
де
- вектор намагніченості
Слайд 19Класифікація середовищ від величини питомої електропровідності :
ідеальний діелектрик - б
=0:
реальний діелектрик - б
;ідеальний провідник - ;
реальний провідник - б ;
напівпровідне середовище, що водить - .

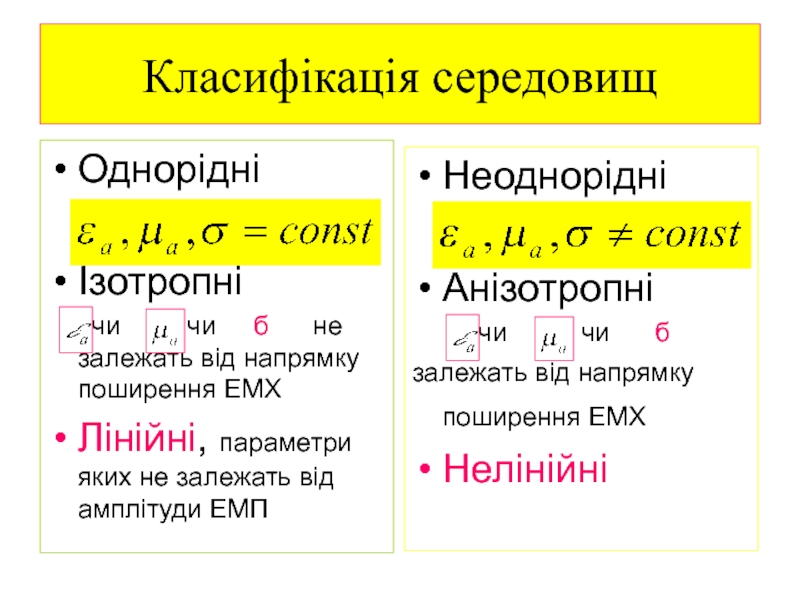

Слайд 20Класифікація середовищ
Однорідні
Ізотропні
чи
чи б не залежать від
напрямку поширення ЕМХЛінійні, параметри яких не залежать від амплітуди ЕМП
Неоднорідні
Анізотропні
чи чи б
залежать від напрямку поширення ЕМХ
Нелінійні
Слайд 25Рівняння Максвелла у скалярної форми (декартова система координат)
Перше рівняння Максвелла
Друге
рівняння Максвелла

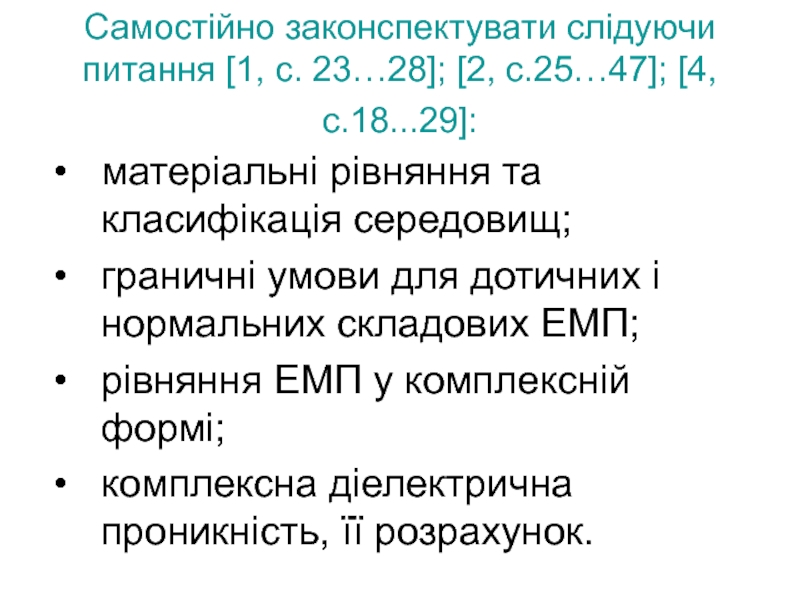

Слайд 35Самостійно законспектувати слідуючи питання [1, с. 23…28]; [2, с.25…47]; [4,
с.18...29]:
матеріальні рівняння та класифікація середовищ;
граничні умови для дотичних і
нормальних складових ЕМП;рівняння ЕМП у комплексній формі;
комплексна діелектрична проникність, її розрахунок.
![Самостійно законспектувати слідуючи питання [1, с. 23…28]; [2, с.25…47]; [4, с.18...29]: матеріальні рівняння та класифікація середовищ;граничні умови](/img/tmb/3/264759/70b7f6bd1a07cd965668ae050a516a46-800x.jpg "“ Технічна електродинаміка та поширення радіохвиль мод.1. Електродинаміка. ” Самостійно законспектувати слідуючи питання [1, с. 23…28]; [2, с.25…47]; [4, с.18...29]:")
Слайд 38Співвідношення, які встановлюють зв’язок між векторами ЕМП на границі розподілу
двох середовищ, називаються граничними умовами (див. вирази 10-13).
Рис. 1.5
Алгоритм розв’язку, , , представляють у вигляді суми двох векторів, один з яких паралельний границі розподілу, а інший перпендикулярний;
аналізуються особливості проходження через границю розподілу двох середовищ дотичних і нормальних складових векторів ЕМП;
Знаходимо вектори ЕМП в другому середовищі за відомими значеннями дотичних і нормальних складових.
Слайд 40З рівняннь (10) і (12) випливає, що
;
тобто при переході
ЕМП із одного середовища в інше, дотичні до границі складові
не змінюються.
Слайд 41В частковому випадку, коли на границі розподілу протікає поверхневий струм,
дотична складова вектора змінюється стрибком (рис. 1.6)
Слайд 42Нормальні складові векторів при переході з одного середовища в інше
завжди змінюються стрибком (рис. 1.7).
Слайд 47Метод комплексних амплітуд для скалярних функцій
амплітуда гармонійних коливань;
фаза
коливань;
початкова фаза;
комплексна амплітуда.
![Уточнення класифікації середовищ на НВЧДіелектрикНапівпровідне середовищеПровідникf[Гц]](/img/thumbs/469b93b192d0a89acc4bcfa347358888-800x.jpg "“ Технічна електродинаміка та поширення радіохвиль мод.1. Електродинаміка. ” Уточнення класифікації середовищ на НВЧДіелектрикНапівпровідне середовищеПровідникf[Гц]")
