видеоконтроллер).
Монитор (дисплей, терминал) - это устройство визуального отображения данных, с

помощью которого производится контроль ввода и обработки информации, а также управление работой программ.

По технологии изготовления можно выделить следующие виды мониторов:

Видеоадаптер (видеокарта, видеоконтроллер) - дочерняя плата, обеспечивающая формирование и вывод изображения на экран монитора.

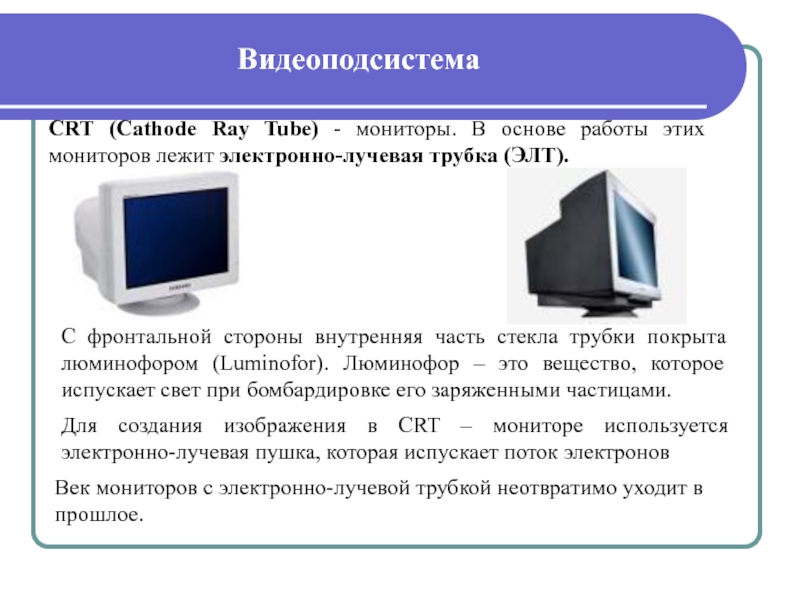

этих мониторов лежит электронно-лучевая трубка (ЭЛТ).
С фронтальной стороны внутренняя

часть стекла трубки покрыта люминофором (Luminofor). Люминофор – это вещество, которое испускает свет при бомбардировке его заряженными частицами.

Для создания изображения в CRT – мониторе используется электронно-лучевая пушка, которая испускает поток электронов

Век мониторов с электронно-лучевой трубкой неотвратимо уходит в прошлое.

сделаны из вещества, которое находится в жидком состоянии, но при

этом обладает некоторыми свойствами, присущими кристаллическим телам.

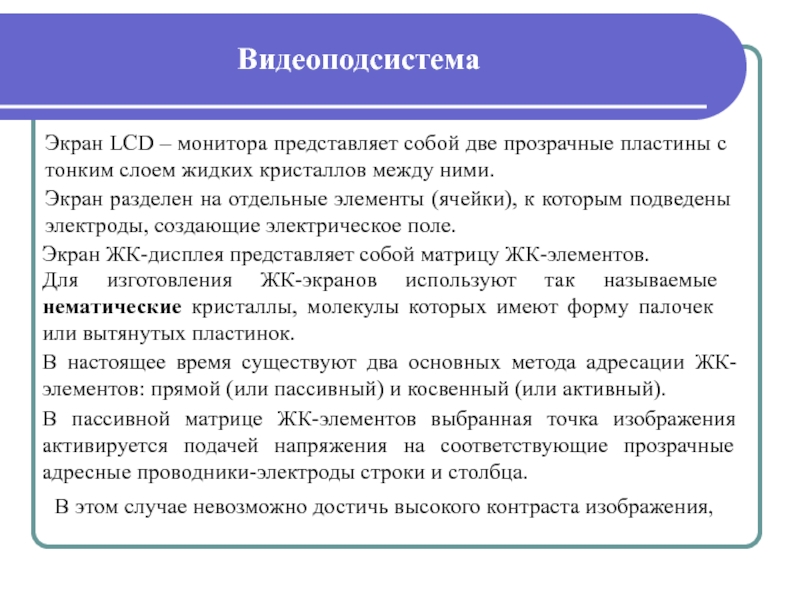

с тонким слоем жидких кристаллов между ними.
Экран разделен на

отдельные элементы (ячейки), к которым подведены электроды, создающие электрическое поле.

Для изготовления ЖК-экранов используют так называемые нематические кристаллы, молекулы которых имеют форму палочек или вытянутых пластинок.

В настоящее время существуют два основных метода адресации ЖК-элементов: прямой (или пассивный) и косвенный (или активный).

Экран ЖК-дисплея представляет собой матрицу ЖК-элементов.

В пассивной матрице ЖК-элементов выбранная точка изображения активируется подачей напряжения на соответствующие прозрачные адресные проводники-электроды строки и столбца.

В этом случае невозможно достичь высокого контраста изображения,

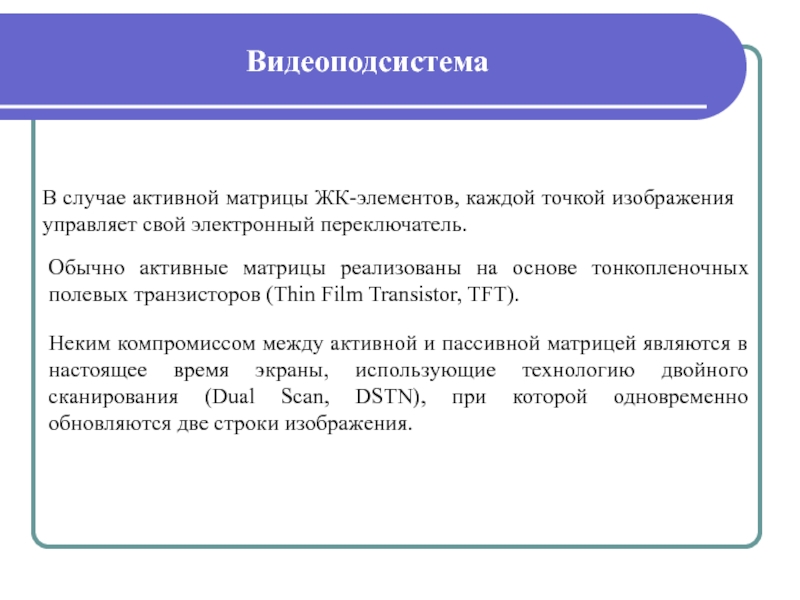

свой электронный переключатель.
Обычно активные матрицы реализованы на основе тонкопленочных

полевых транзисторов (Thin Film Transistor, TFT).

Неким компромиссом между активной и пассивной матрицей являются в настоящее время экраны, использующие технологию двойного сканирования (Dual Scan, DSTN), при которой одновременно обновляются две строки изображения.

называют native, оно соответствует максимальному физическому разрешению CRT – мониторов.

Это разрешение определяется размером пикселов, который у LCD – монитора фиксирован. LCD – монитор лучше всего воспроизводит изображение именно с таким разрешением.

К преимуществам LCD – мониторов можно отнести то, что они действительно плоски в буквальном смысле этого слова, а создаваемое на их экранах изображение отличается четкостью и насыщенностью цветов.

Потребляемая и рассеиваемая мощность у LCD – мониторов существенно ниже, чем у CRT - мониторов.

путем заполнения пространства между двумя стеклянными поверхностями инертным газом, например

аргоном или неоном.

Затем на стеклянную поверхность помещают маленькие прозрачные электроды, на которые подается высокочастотное напряжение. Под действием этого напряжения в прилегающей к электроду газовой области возникает электрический разряд.

Высокая яркость и контрастность наряду с отсутствием дрожания являются большим преимуществом таких мониторов. Однако они имеют низкую разрешаю способность.

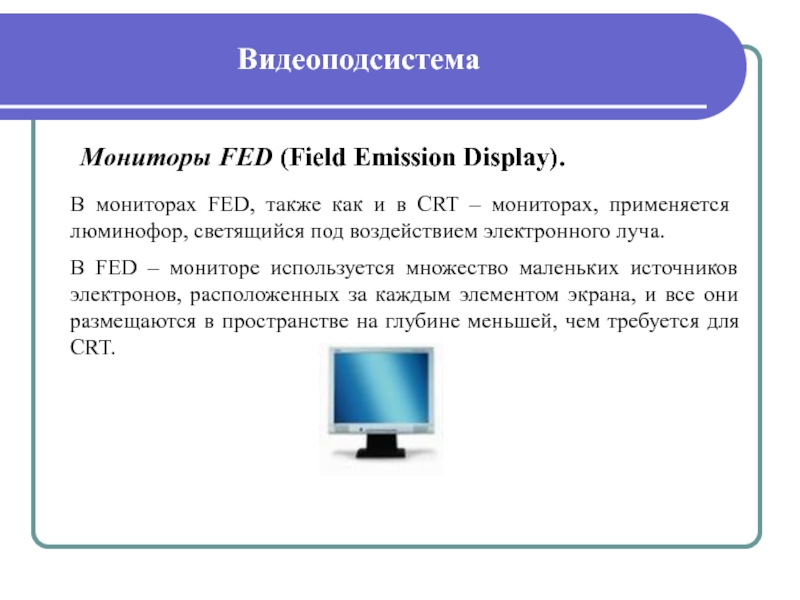

как и в CRT – мониторах, применяется люминофор, светящийся под

воздействием электронного луча.

В FED – мониторе используется множество маленьких источников электронов, расположенных за каждым элементом экрана, и все они размещаются в пространстве на глубине меньшей, чем требуется для CRT.

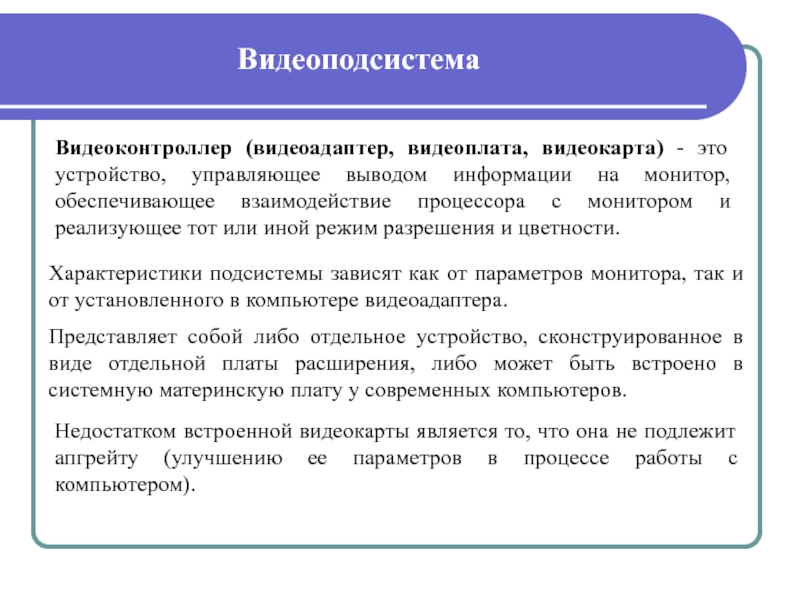

информации на монитор, обеспечивающее взаимодействие процессора с монитором и реализующее

тот или иной режим разрешения и цветности.

Представляет собой либо отдельное устройство, сконструированное в виде отдельной платы расширения, либо может быть встроено в системную материнскую плату у современных компьютеров.

Характеристики подсистемы зависят как от параметров монитора, так и от установленного в компьютере видеоадаптера.

Недостатком встроенной видеокарты является то, что она не подлежит апгрейту (улучшению ее параметров в процессе работы с компьютером).

изображения на экране монитора и работающая параллельно с центральным процессором.

Большая часть изображений строится из простейших стандартных элементов - прямая, прямоугольник, эллипс, круг и т.д. Выполняя эти операции специальным процессором, мы увеличиваем производительность вычислительной системы в целом.

Видеоускоритель, обычно входит в состав видеокарты, поэтому замена его на более мощный дело дорогое. Если вы планируете заниматься графикой, сразу покупайте хорошую видеокарту.

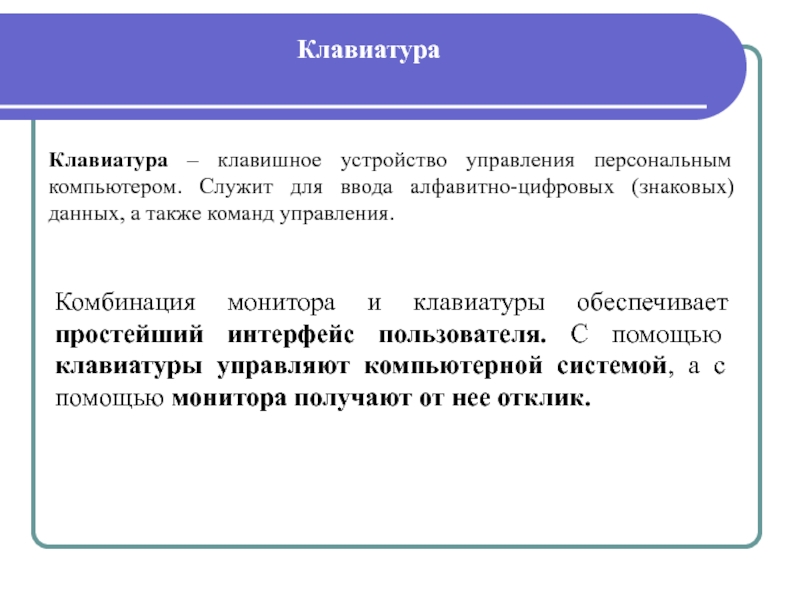

ввода алфавитно-цифровых (знаковых) данных, а также команд управления.
Комбинация монитора

и клавиатуры обеспечивает простейший интерфейс пользователя. С помощью клавиатуры управляют компьютерной системой, а с помощью монитора получают от нее отклик.

компьютера. Ее основные функции не нуждаются в поддержке специальными системными

программами (драйверами). Необходимое программное обеспечение для начала работы с компьютером уже имеется в микросхеме ПЗУ в составе базовой системы ввода-вывода (BIOS), и поэтому компьютер реагирует на нажатие клавиш сразу после включения.

104-105 и более), функционально распределенных по нескольким группам.

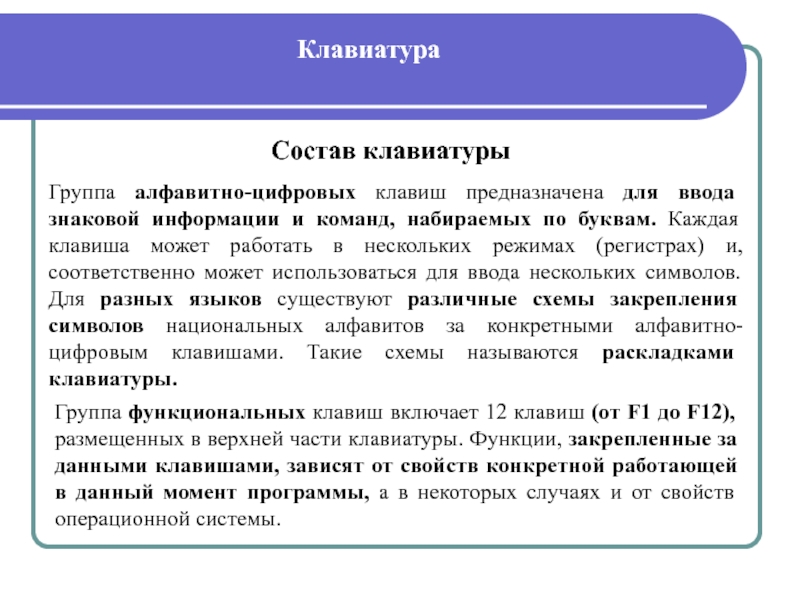

информации и команд, набираемых по буквам. Каждая клавиша может работать

в нескольких режимах (регистрах) и, соответственно может использоваться для ввода нескольких символов. Для разных языков существуют различные схемы закрепления символов национальных алфавитов за конкретными алфавитно-цифровым клавишами. Такие схемы называются раскладками клавиатуры.

Группа функциональных клавиш включает 12 клавиш (от F1 до F12), размещенных в верхней части клавиатуры. Функции, закрепленные за данными клавишами, зависят от свойств конкретной работающей в данный момент программы, а в некоторых случаях и от свойств операционной системы.

ими приходится пользоваться особенно часто, они имеют увеличенный размер. К

ним относятся следующие клавиши:
ENTER - подтверждает ввод команды в компьютер;
SHIFT, ALT и CTRL - их используют в комбинации с другими клавишами для формирования команд;
ESC – обеспечивает выход из некоторых программ (часто используется для выхода из компьютерных игр);

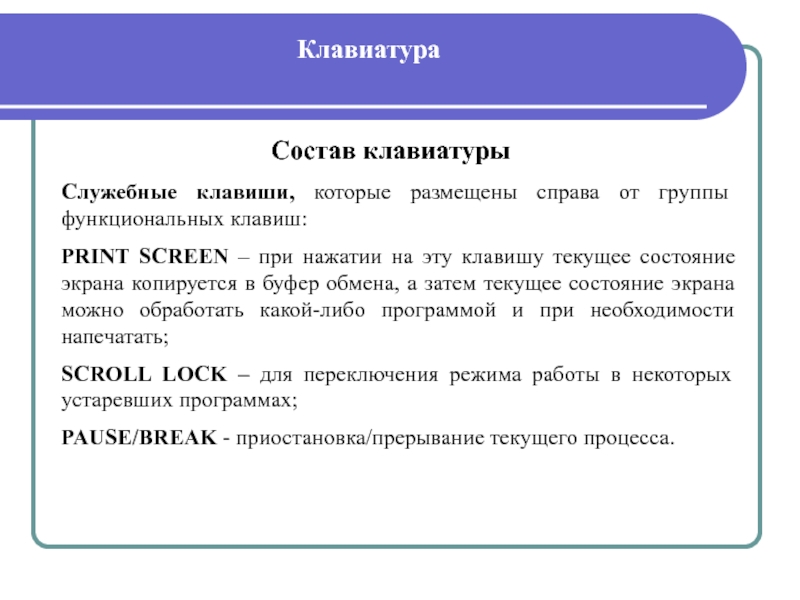

функциональных клавиш:
PRINT SCREEN – при нажатии на эту клавишу текущее

состояние экрана копируется в буфер обмена, а затем текущее состояние экрана можно обработать какой-либо программой и при необходимости напечатать;
SCROLL LOCK – для переключения режима работы в некоторых устаревших программах;
PAUSE/BREAK - приостановка/прерывание текущего процесса.

смещение курсора в направлении указанном стрелкой;
PAGE UP/PAGE DOWN - перевод

курсора на одну страницу вверх или вниз;
HOME и END - переводят курсор в начало или конец текущей строки соответственно;
INSERT – переключает режим вставки и замены;
DELETE и BACKSPASE – предназначены для удаления знаков, находящихся справа и слева от текущего положения курсора соответственно;
TAB – перемещает курсор по маркерам табуляции.

и некоторых знаковых клавиш основной панели.
Для использования дополнительной клавиатуры

с цифровыми клавишами необходимо предварительно нажать клавишу переключатель NUM LOCK.

Кроме того, дополнительную клавиатуру можно использовать для ввода символов расширенного кода ASCII. Например, символ / имеет код 0147. Для его ввода необходимо: убедиться, что включен режим NUM LOCK; нажать и удержать клавишу ALT; не отпуская клавиши ALT, набрать последовательность цифр ALT-кода на дополнительной клавиатуре. ALT – коды символов можно узнать посмотрев их в специальной таблице.

если правая клавиша SHIFFT уже левой, перед ней добавляется еще

одна алфавитно-цифровая клавиша и нижний ряд имеет не 10, а 11 клавиш.

Кроме того, с появлением интерфейсных операционных систем семейства Windows появились клавиатуры 104 - 105 клавиш. Две дополнительные клавиши по сторонам от пробела Windows key служат для активизации главного меню. Клавиша, правее правой клавиши Windows key, Application Key – эквивалент контекстного меню.
