Характеристики двигателей

Понятие о характеристиках и эксплуатационных режимах работы двигателей Базовые характеристики ДВС:В эксплуатации различают: установившиеся ; неустановившиеся (переходные) режимы. При движении в городе преобладают:разгон;торможение двигателем;холостой ход;частичные нагрузки.- скоростные и ВСХ;- нагрузочные;- регулировочные.

Слайды и текст этой презентации

Слайд 1Тема 10. Характеристики двигателей

Тема 10. Характеристики двигателей

Слайд 2


Понятие о характеристиках и эксплуатационных режимах работы двигателей
Базовые характеристики

ДВС:
В эксплуатации различают:
установившиеся ;
неустановившиеся (переходные) режимы.
При движении

в городе преобладают:
разгон;
торможение двигателем;
холостой ход;
частичные нагрузки.

- скоростные и ВСХ;
- нагрузочные;
- регулировочные.

При движении за городом преобладает:
установившийся режим, близкий к ВСХ

Понятие о характеристиках и эксплуатационных режимах работы двигателей Базовые характеристики ДВС:В эксплуатации различают: установившиеся ; неустановившиеся (переходные)

Слайд 3

Параметры установившегося режима:


Схема экспериментальной установки ПГТУ

Параметры установившегося режима:Схема экспериментальной установки ПГТУ

Слайд 4


Регулировочная характеристика двигателя с искровым зажиганием по составу смеси

Регулировочными характеристиками

называют зависимости основных показателей двигателя от значения одного или нескольких

из регулировочных параметров при постоянной частоте вращения коленчатого вала.
Регулировочная характеристика двигателя с искровым зажиганием по составу смесиРегулировочными характеристиками называют зависимости основных показателей двигателя от значения

Слайд 5

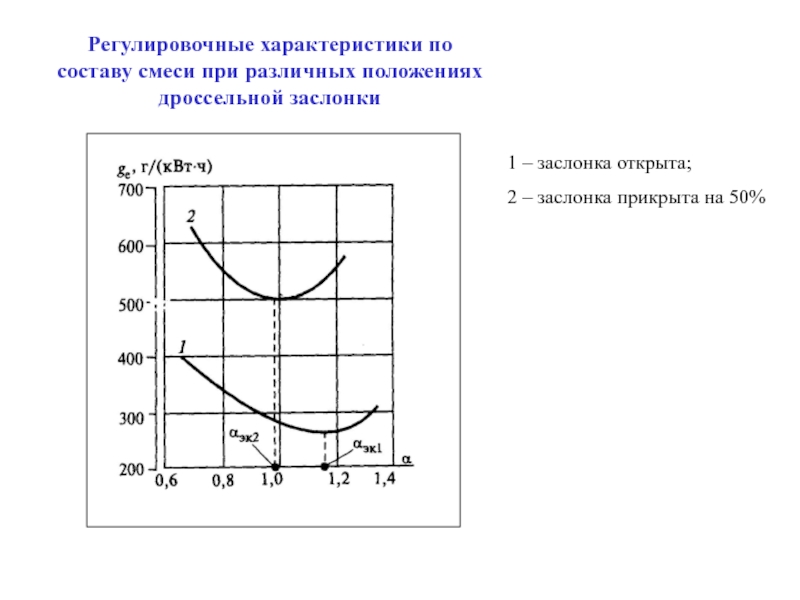

Регулировочные характеристики по составу смеси при различных положениях дроссельной заслонки

1

– заслонка открыта;
2 – заслонка прикрыта на 50%

Регулировочные характеристики по составу смеси при различных положениях дроссельной заслонки1 – заслонка открыта;2 – заслонка прикрыта на

Слайд 6

Характеристика оптимального регулирования

Характеристика оптимального регулирования

Слайд 7

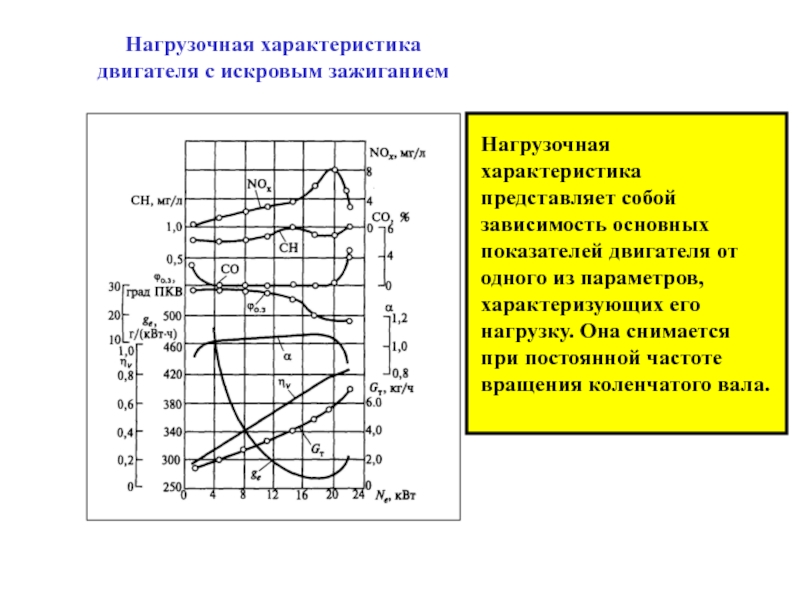

Нагрузочная характеристика двигателя с искровым зажиганием


Нагрузочная характеристика представляет собой зависимость

основных показателей двигателя от одного из параметров, характеризующих его нагрузку.

Она снимается при постоянной частоте вращения коленчатого вала.
Нагрузочная характеристика двигателя с искровым зажиганиемНагрузочная характеристика представляет собой зависимость основных показателей двигателя от одного из параметров,

Слайд 8


Нагрузочная характеристика дизеля

Нагрузочная характеристика дизеля

Слайд 9

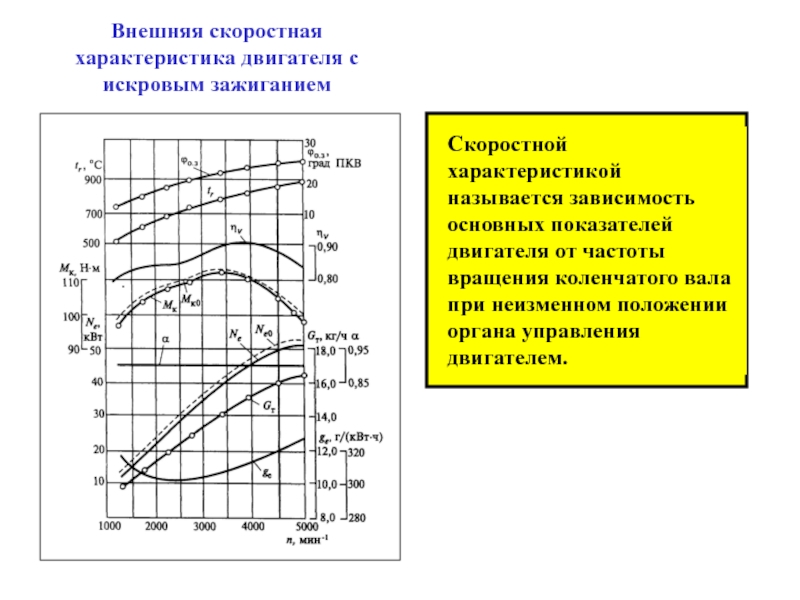

Внешняя скоростная характеристика двигателя с искровым зажиганием

Скоростной характеристикой называется зависимость

основных показателей двигателя от частоты вращения коленчатого вала при неизменном

положении органа управления двигателем.
Внешняя скоростная характеристика двигателя с искровым зажиганиемСкоростной характеристикой называется зависимость основных показателей двигателя от частоты вращения коленчатого

Слайд 10

Внешние скоростные характеристики с регуляторными ветвями

а – дизеля без наддува;

б – дизеля с регулируемым наддувом

Внешние скоростные характеристики с регуляторными ветвямиа – дизеля без наддува; б – дизеля с регулируемым наддувом
