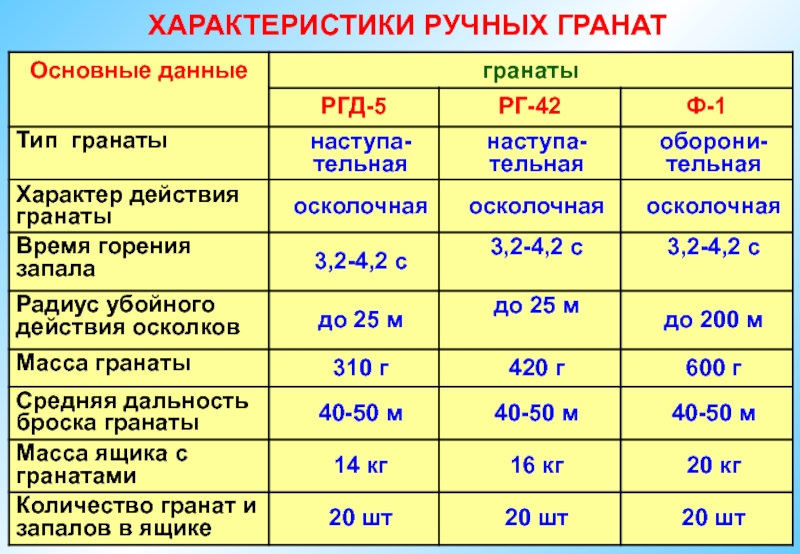

- 8. ХАРАКТЕРИСТИКИ РУЧНЫХ ГРАНАТ
- 9. Ручная осколочная граната РГД-5 - граната дистанционного
- 10. Граната РГД-5 состоит из корпуса
- 11. Устройство гранаты РГД-5запал
- 12. Разрывной заряд заполняет корпус и служит для
- 13. Граната РГ-423-4 слоя металлической ленты Общевоенная подготовка
- 14. Граната Ф-1 – оборонительная граната, метать ее
- 15. Гранаты РГ-42 и Ф-1 состоят из тех
- 16. Вопрос 2.Общее устройство и принцип действия взрывателей ручных осколочных гранат. Общевоенная подготовка
- 17. Запал УЗРГМ Общевоенная подготовка
- 18. Запал гранаты УЗРГМ (унифицированный запал ручной гранаты
- 19. Граната для метания берется в руку так,
- 20. Боевая пружинаСпусковой рычагУдарникЗамедлительКапсюль -воспламенительКапсюль -детонаторСобственно запалУдарный механизмПредохранительная чека с кольцом
- 21. Действие запалаЗамедлитель3,2 – 4,2 секКапсюль -воспламенительКапсюль -детонатор
- 22. Запалы всегда находятся в боевом положении.Разбирать запалы категорически ЗАПРЕЩАЕТСЯ !!! Общевоенная подготовка
- 23. Ручные гранаты в бою метают из различных
- 24. Метание гранаты складывается из выпол-нения двух приемов:
- 25. Гранаты заряжают по команде «Подготовить гранаты», а
- 26. Заряжание гранатыа) вывинтить пробку из трубки корпуса;
- 27. Метание гранат производится по команде «Гранатой -
- 28. Слайд 28
- 29. Оружие при метании должно находиться в положении,
- 30. Вопрос 3.Общее устройство и принцип действия ручных противотанковых гранат. Общевоенная подготовка
- 31. Ручная кумулятивная граната РКГ-3 - противотанковая граната
- 32. Характеристики РКГ-3Тип гранаты
- 33. Метание гранаты производится только из-за укрытий !!!

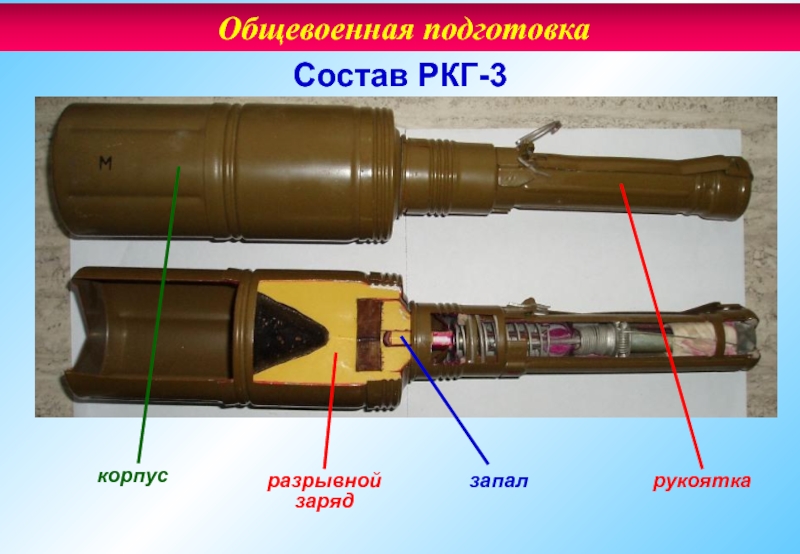

- 34. Состав РКГ-3корпусзапалразрывной зарядрукоятка Общевоенная подготовка
- 35. Разрывной заряд имеет кумулятивную воронку для образования
- 36. В рукоятке помещаются ударный механизм, стабилизатор и
- 37. Стабилизатор служит для придания гранате направленного полета
- 38. Предохранительное устройство обеспечивает безопасность при обращении с
- 39. Метание гранаты складывается из выполнения следующих приемов:
- 40. Заряжание гранаты производится по команде «Подготовить кумулятивные
- 41. Заряжание гранаты РКГ-3 Общевоенная подготовка
- 42. Кумулятивные гранаты метаются по команде «По танку,
- 43. Метание РКГ-3 Общевоенная подготовка

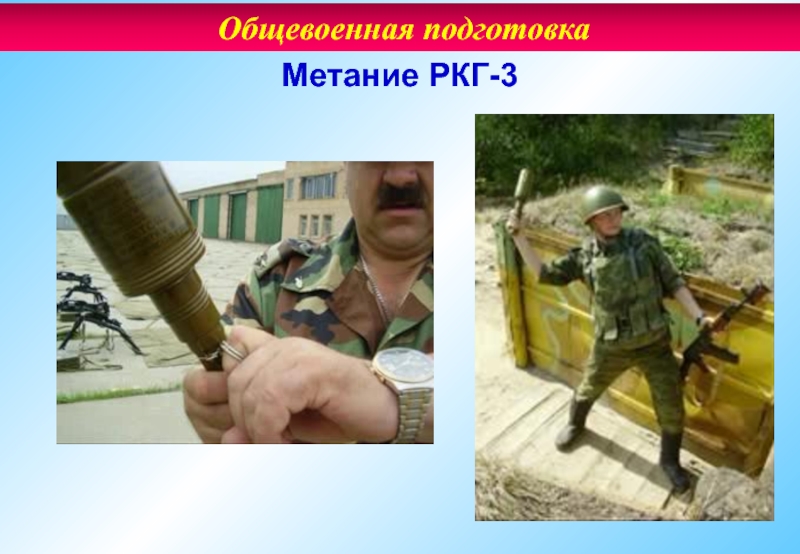

- 44. Метание РКГ-3 Общевоенная подготовка

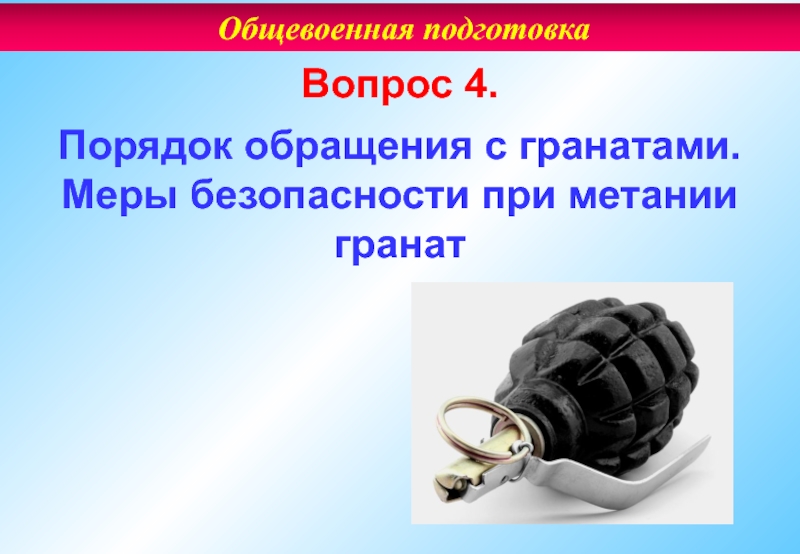

- 45. Вопрос 4.Порядок обращения с гранатами. Меры безопасности при метании гранат Общевоенная подготовка
- 46. Гранаты поступают в войска в деревянных ящиках.

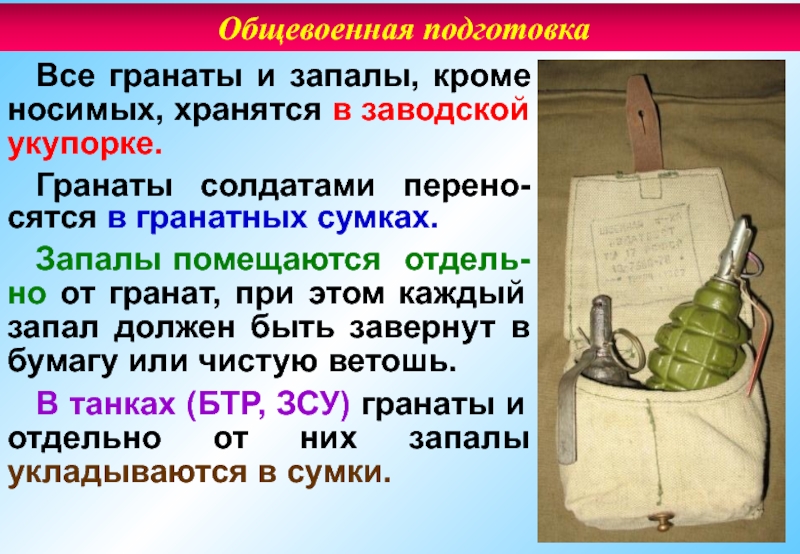

- 47. Все гранаты и запалы, кроме носимых, хранятся

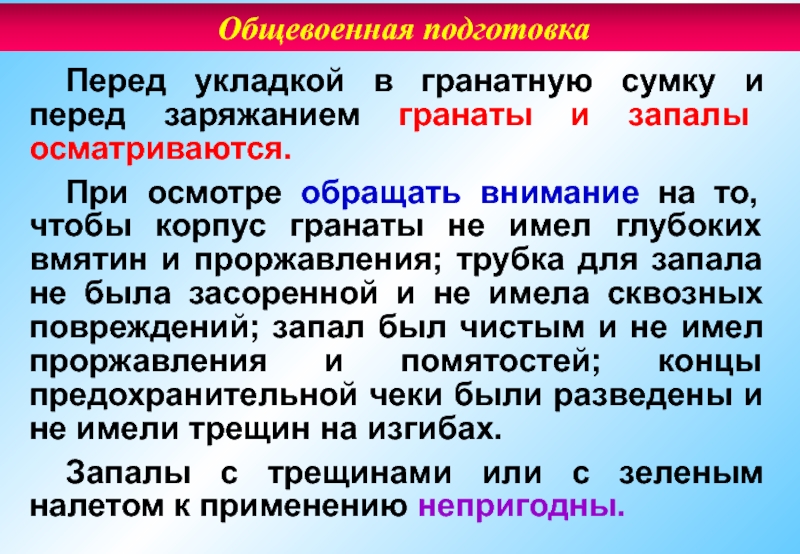

- 48. Перед укладкой в гранатную сумку и перед
- 49. Оберегать гранаты и запалы от сильных толчков,

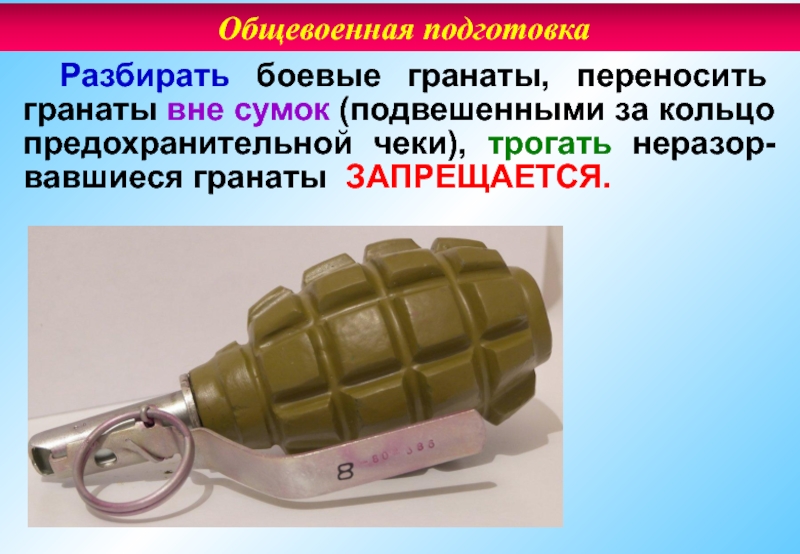

- 50. Разбирать боевые гранаты, переносить гранаты вне сумок

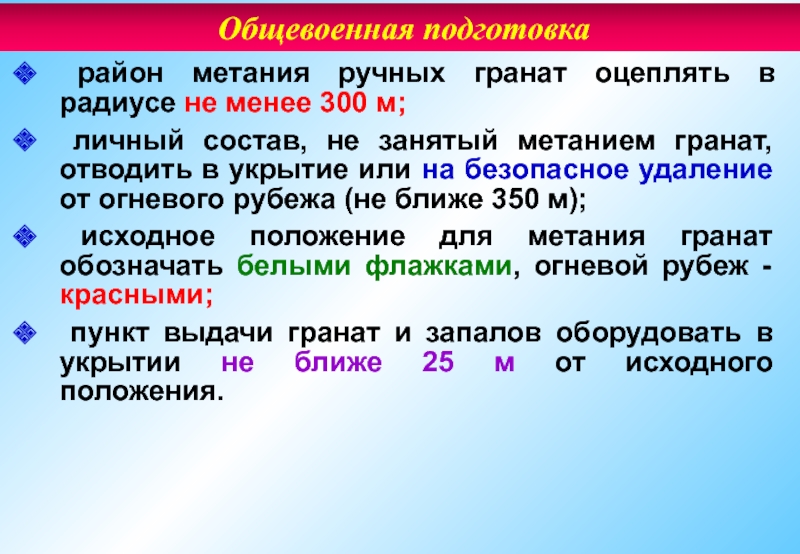

- 51. При обучении метанию гранат соблюдать следующие меры
- 52. район метания ручных гранат оцеплять в
- 53. Благодарю за внимание Общевоенная подготовка
- 54. Скачать презентанцию
Учебная дисциплина«Огневая подготовка»Тема 1: «Стрелковое оружие, гранатометы и ручные гранаты»Занятие 5: «Ручные осколочные и протьивотанковые гранаты»
Слайды и текст этой презентации

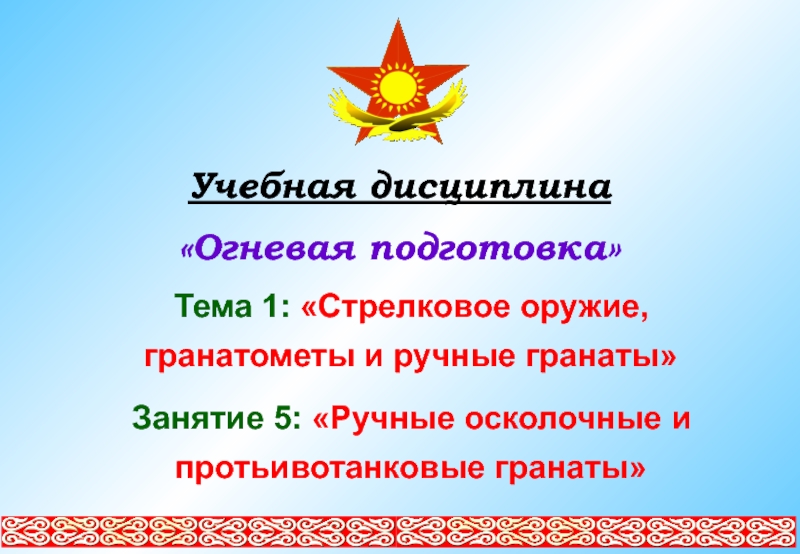

Слайд 2Учебная дисциплина
«Огневая подготовка»
Тема 1: «Стрелковое оружие, гранатометы и ручные гранаты»
Занятие
5: «Ручные осколочные и протьивотанковые гранаты»

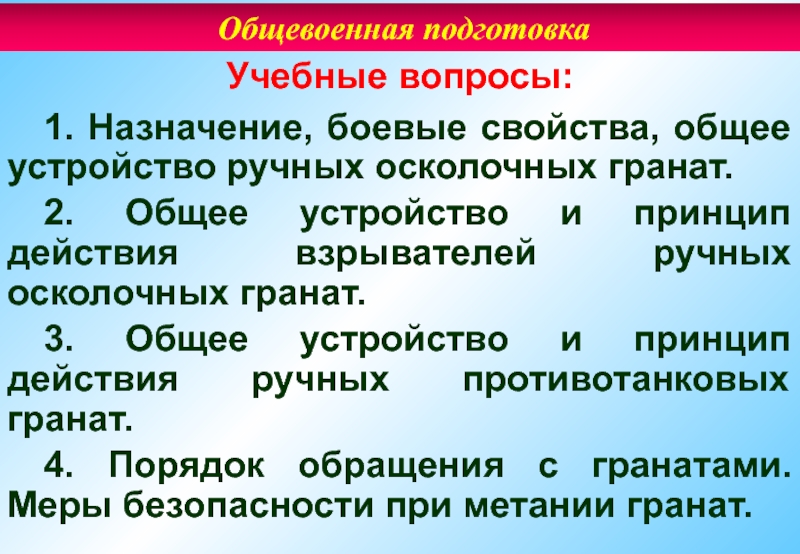

Слайд 3Учебные вопросы:
1. Назначение, боевые свойства, общее устройство ручных осколочных гранат.
2.
Общее устройство и принцип действия взрывателей ручных осколочных гранат.
3. Общее
устройство и принцип действия ручных противотанковых гранат.4. Порядок обращения с гранатами. Меры безопасности при метании гранат.
Общевоенная подготовка

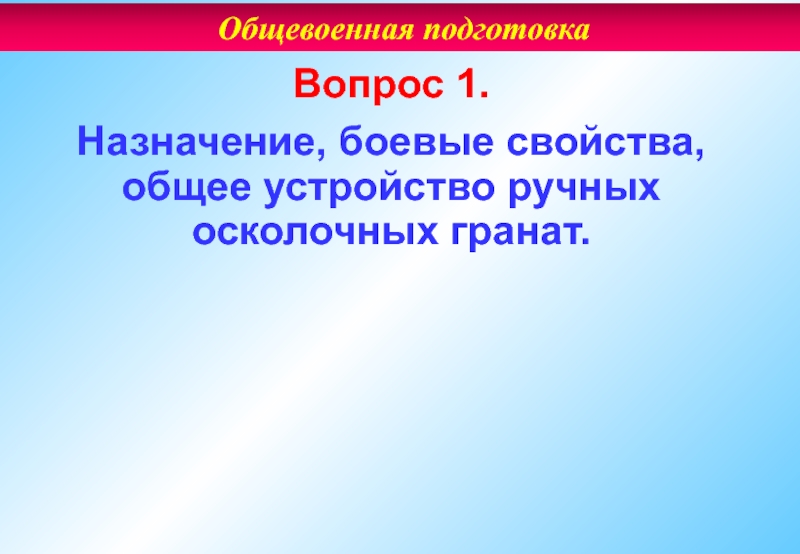

Слайд 4Вопрос 1.
Назначение, боевые свойства, общее устройство ручных осколочных гранат.
Общевоенная
подготовка

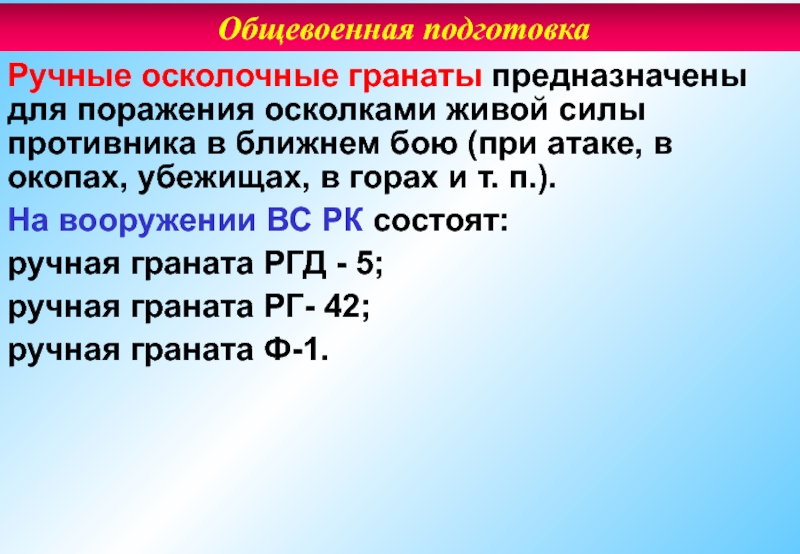

Слайд 5Ручные осколочные гранаты предназначены для поражения осколками живой силы противника
в ближнем бою (при атаке, в окопах, убежищах, в горах
и т. п.).На вооружении ВС РК состоят:

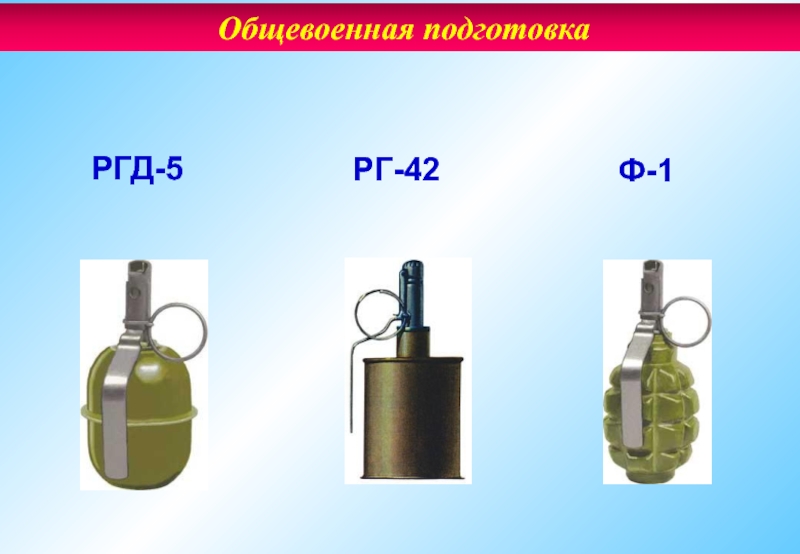

ручная граната РГД - 5;
ручная граната РГ- 42;
ручная граната Ф-1.
Общевоенная подготовка

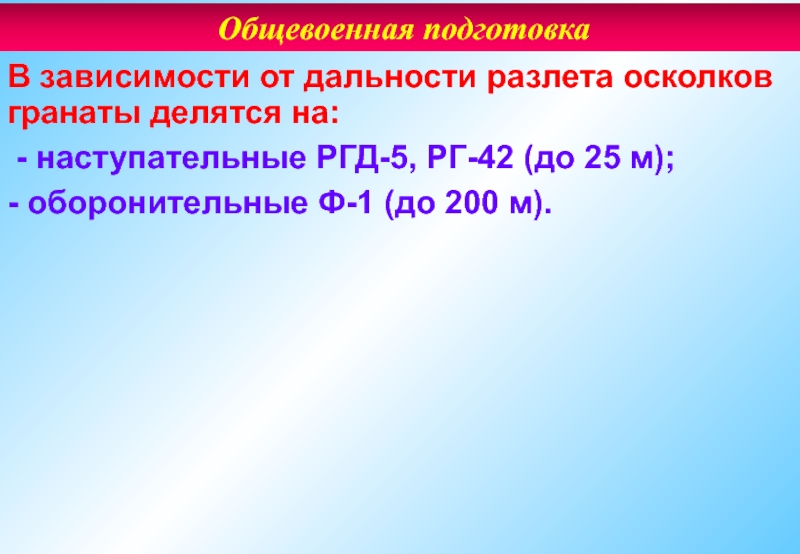

Слайд 7В зависимости от дальности разлета осколков гранаты делятся на:
-
наступательные РГД-5, РГ-42 (до 25 м);
- оборонительные Ф-1 (до
200 м). Общевоенная подготовка

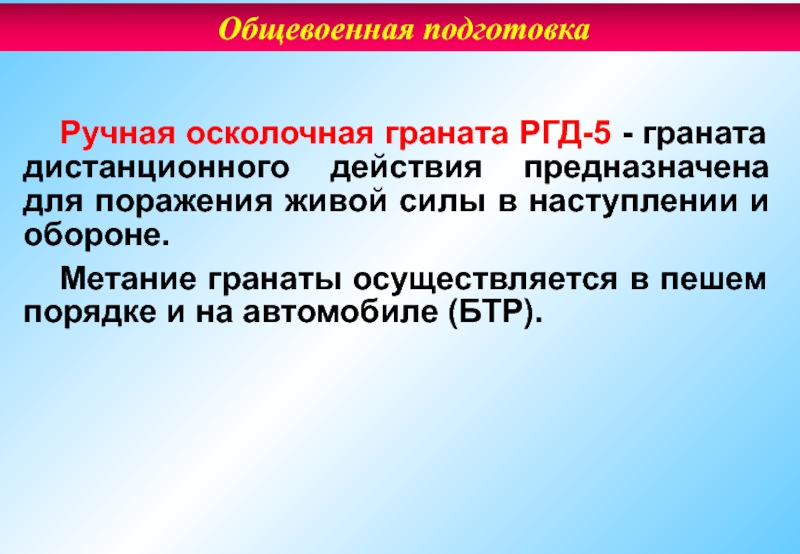

Слайд 9Ручная осколочная граната РГД-5 - граната дистанционного действия предназначена для
поражения живой силы в наступлении и обороне.
Метание гранаты осуществляется
в пешем порядке и на автомобиле (БТР). Общевоенная подготовка

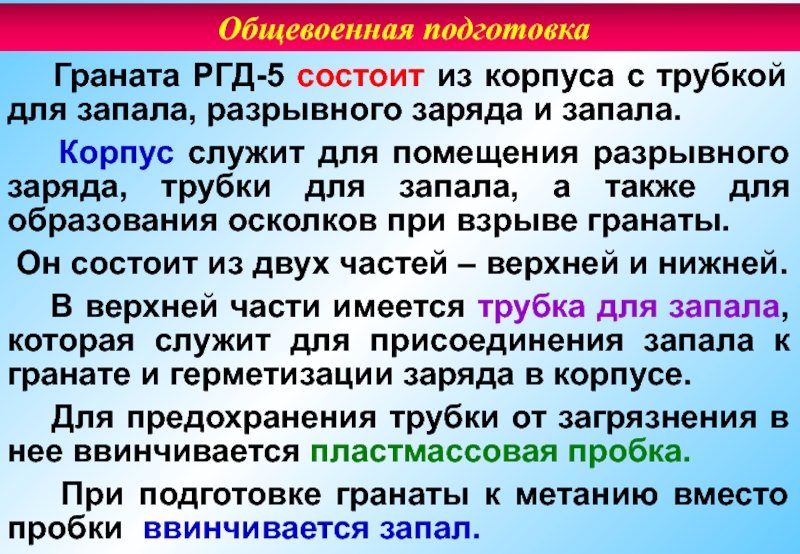

Слайд 10 Граната РГД-5 состоит из корпуса с трубкой для
запала, разрывного заряда и запала.
Корпус служит для помещения
разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты.Он состоит из двух частей – верхней и нижней.
В верхней части имеется трубка для запала, которая служит для присоединения запала к гранате и герметизации заряда в корпусе.
Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка.
При подготовке гранаты к метанию вместо пробки ввинчивается запал.
Общевоенная подготовка

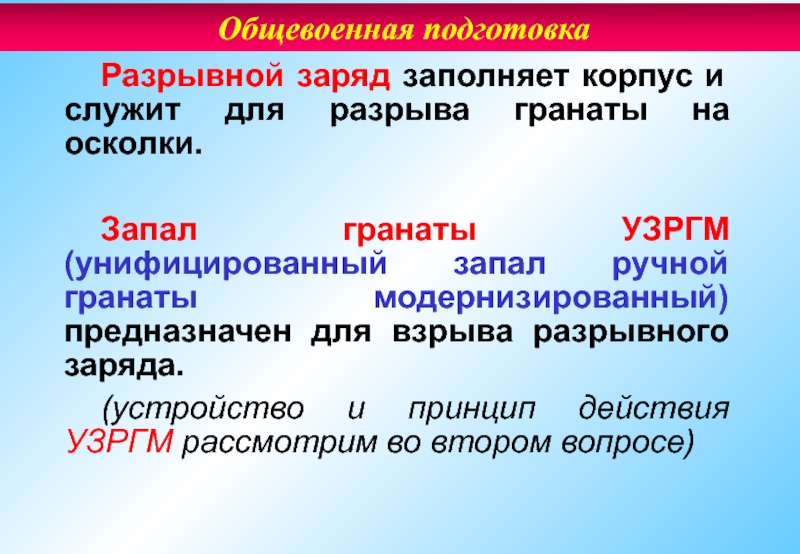

Слайд 12Разрывной заряд заполняет корпус и служит для разрыва гранаты на
осколки.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен
для взрыва разрывного заряда. (устройство и принцип действия УЗРГМ рассмотрим во втором вопросе)
Общевоенная подготовка

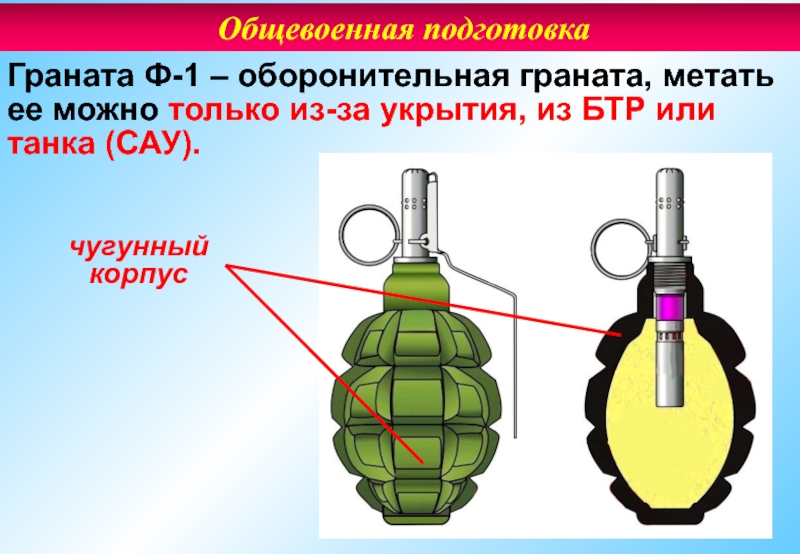

Слайд 14Граната Ф-1 – оборонительная граната, метать ее можно только из-за
укрытия, из БТР или танка (САУ).
чугунный корпус
Общевоенная подготовка

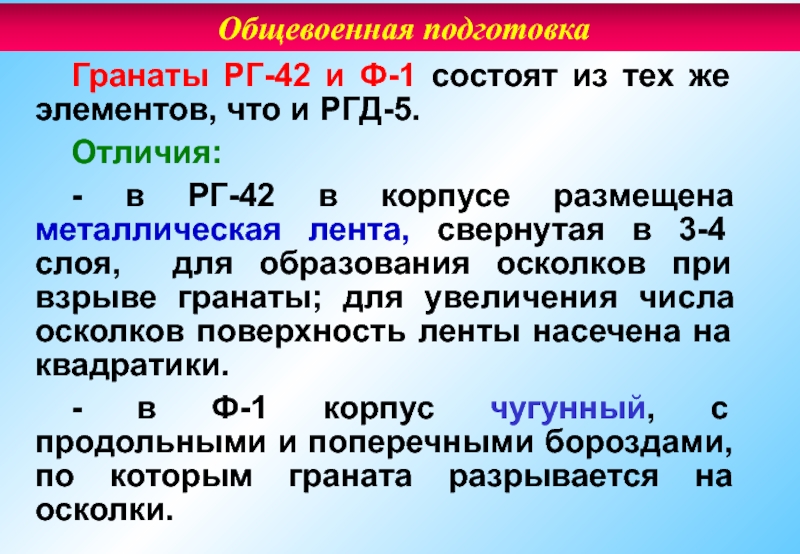

Слайд 15Гранаты РГ-42 и Ф-1 состоят из тех же элементов, что
и РГД-5.
Отличия:

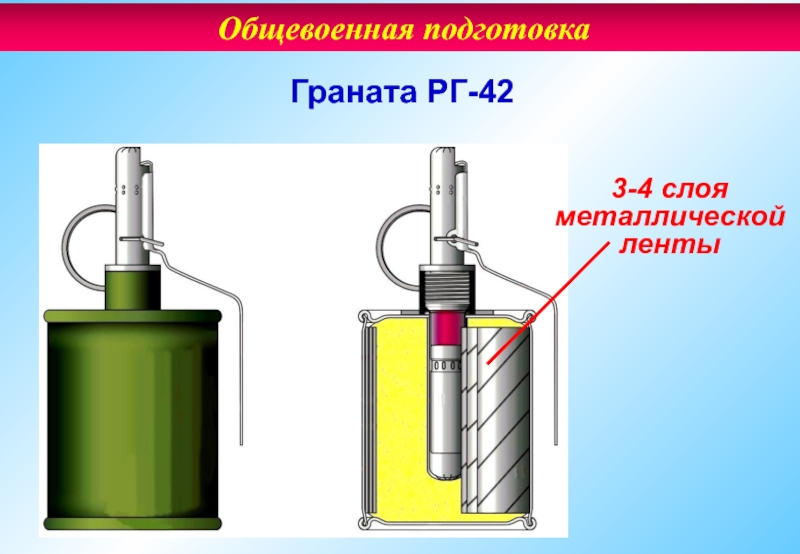

- в РГ-42 в корпусе размещена металлическая лента, свернутая
в 3-4 слоя, для образования осколков при взрыве гранаты; для увеличения числа осколков поверхность ленты насечена на квадратики.- в Ф-1 корпус чугунный, с продольными и поперечными бороздами, по которым граната разрывается на осколки.
Общевоенная подготовка
Слайд 16Вопрос 2.
Общее устройство и принцип действия взрывателей ручных осколочных гранат.
Общевоенная подготовка

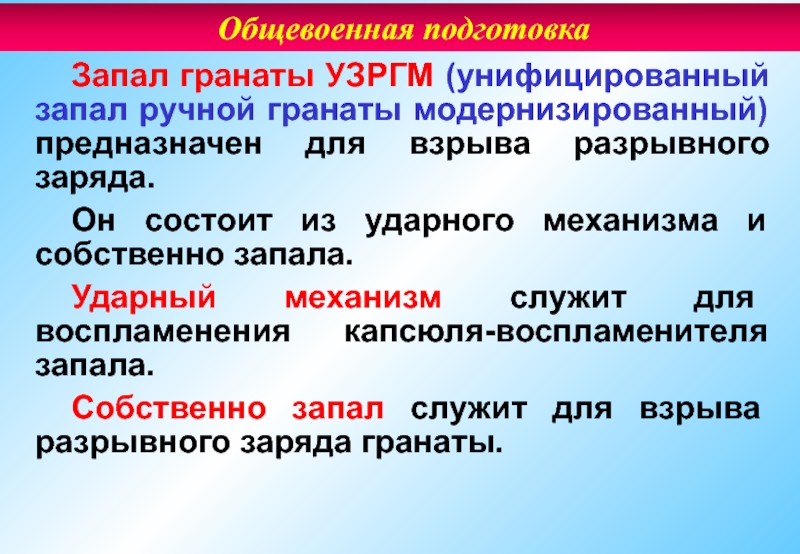

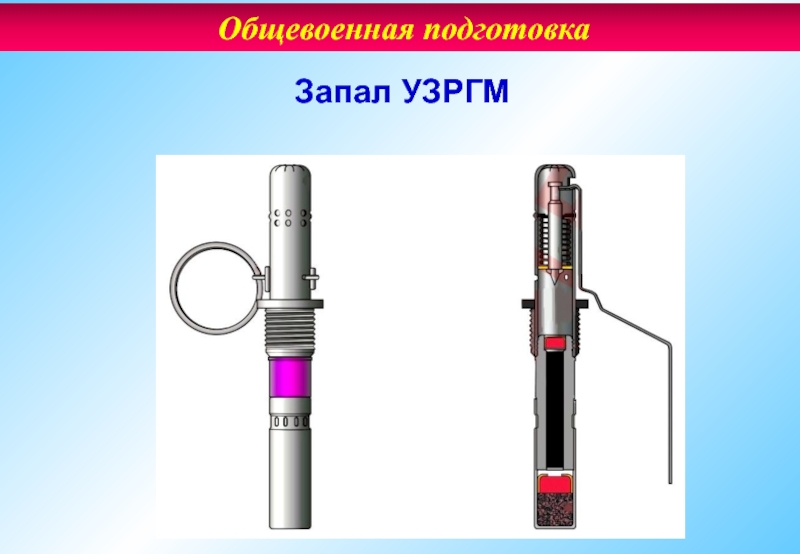

Слайд 18Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для
взрыва разрывного заряда.
Он состоит из ударного механизма и собственно
запала.Ударный механизм служит для воспламенения капсюля-воспламенителя запала.
Собственно запал служит для взрыва разрывного заряда гранаты.
Общевоенная подготовка

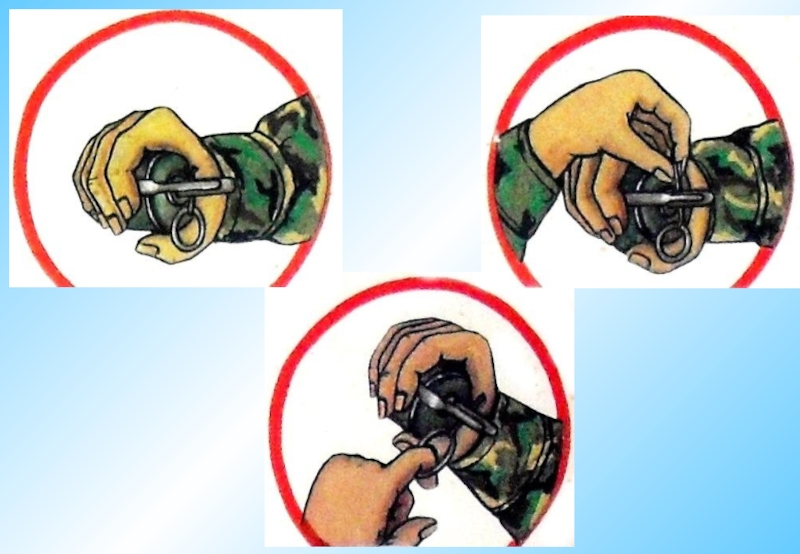

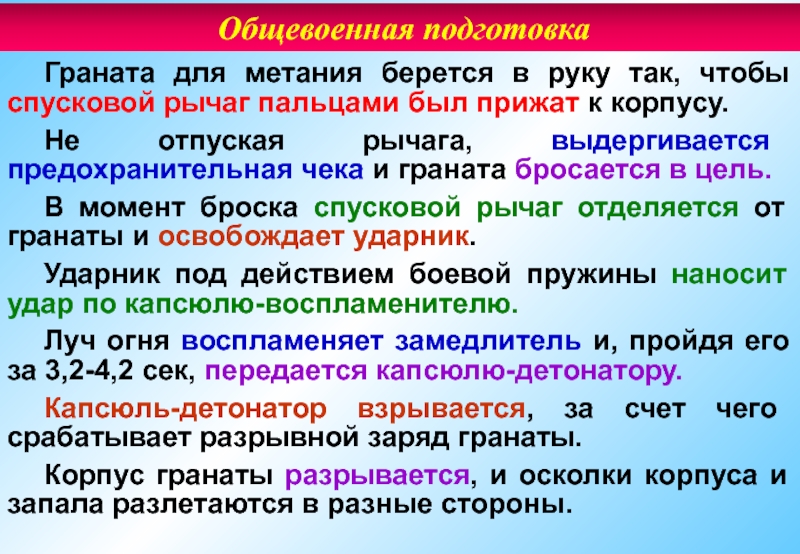

Слайд 19Граната для метания берется в руку так, чтобы спусковой рычаг
пальцами был прижат к корпусу.
Не отпуская рычага, выдергивается предохранительная
чека и граната бросается в цель. В момент броска спусковой рычаг отделяется от гранаты и освобождает ударник.
Ударник под действием боевой пружины наносит удар по капсюлю-воспламенителю.
Луч огня воспламеняет замедлитель и, пройдя его за 3,2-4,2 сек, передается капсюлю-детонатору.
Капсюль-детонатор взрывается, за счет чего срабатывает разрывной заряд гранаты.
Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.
Общевоенная подготовка

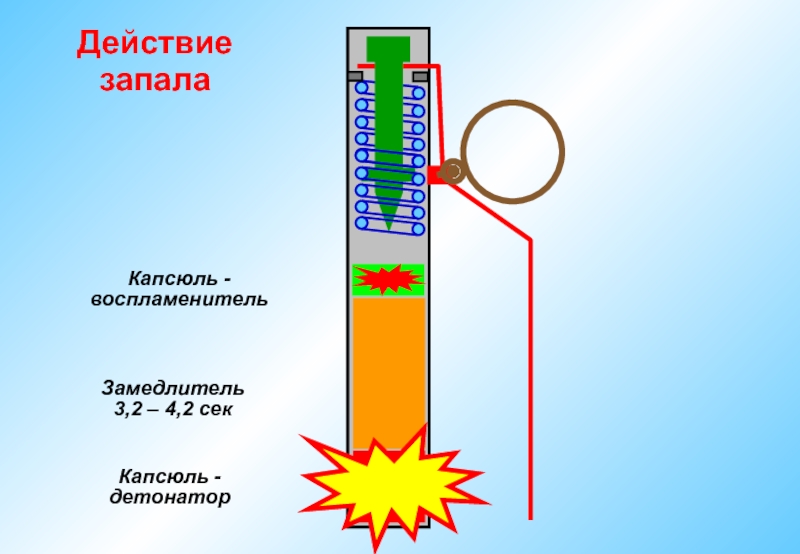

Слайд 20Боевая пружина
Спусковой рычаг
Ударник
Замедлитель
Капсюль -воспламенитель
Капсюль -детонатор
Собственно запал
Ударный механизм
Предохранительная чека с кольцом

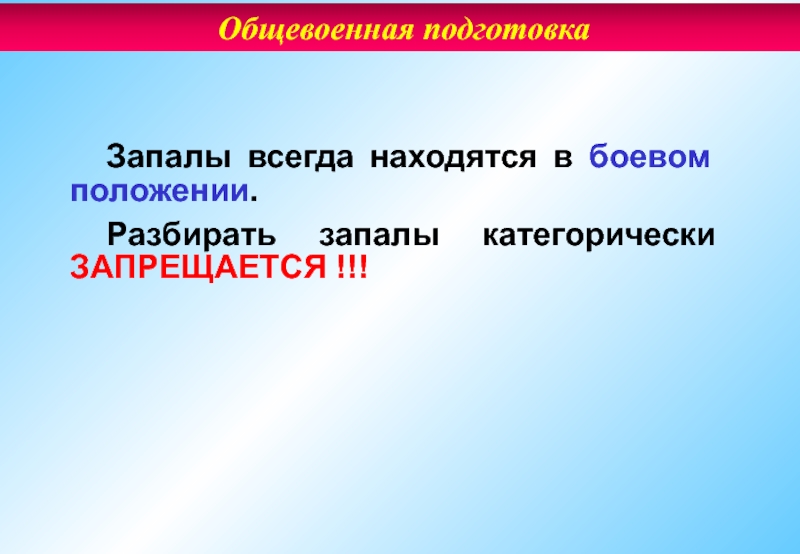

Слайд 22Запалы всегда находятся в боевом положении.
Разбирать запалы категорически ЗАПРЕЩАЕТСЯ !!!
Общевоенная подготовка

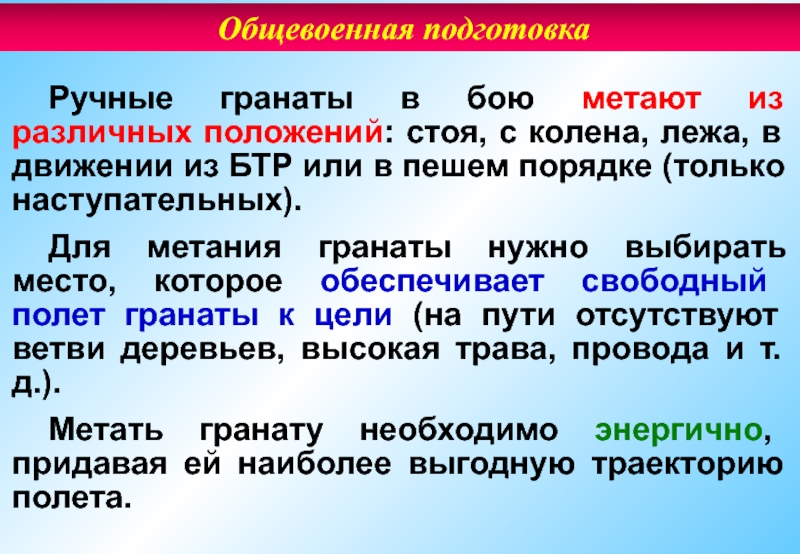

Слайд 23Ручные гранаты в бою метают из различных положений: стоя, с
колена, лежа, в движении из БТР или в пешем порядке
(только наступательных).Для метания гранаты нужно выбирать место, которое обеспечивает свободный полет гранаты к цели (на пути отсутствуют ветви деревьев, высокая трава, провода и т. д.).
Метать гранату необходимо энергично, придавая ей наиболее выгодную траекторию полета.
Общевоенная подготовка

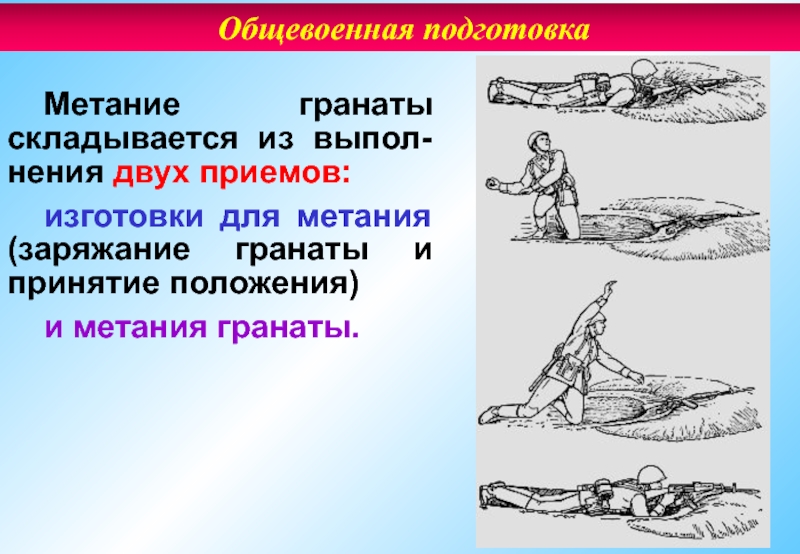

Слайд 24Метание гранаты складывается из выпол-нения двух приемов:
изготовки для метания
(заряжание гранаты и принятие положения)
и метания гранаты.
Общевоенная подготовка

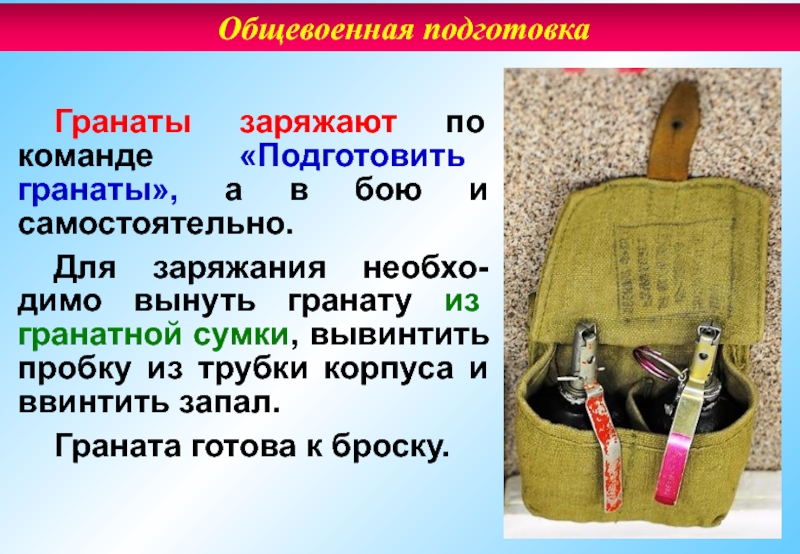

Слайд 25Гранаты заряжают по команде «Подготовить гранаты», а в бою и
самостоятельно.
Для заряжания необхо-димо вынуть гранату из гранатной сумки, вывинтить пробку
из трубки корпуса и ввинтить запал. Граната готова к броску.
Общевоенная подготовка

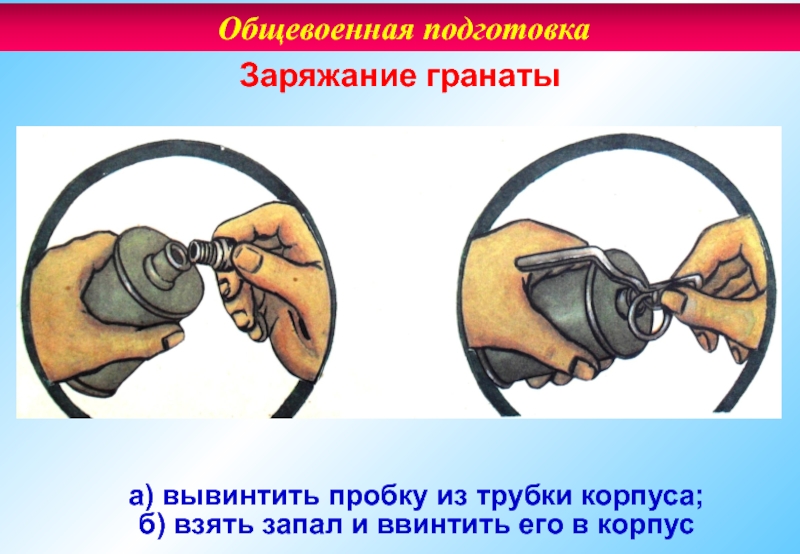

Слайд 26Заряжание гранаты
а) вывинтить пробку из трубки корпуса; б) взять запал
и ввинтить его в корпус
Общевоенная подготовка

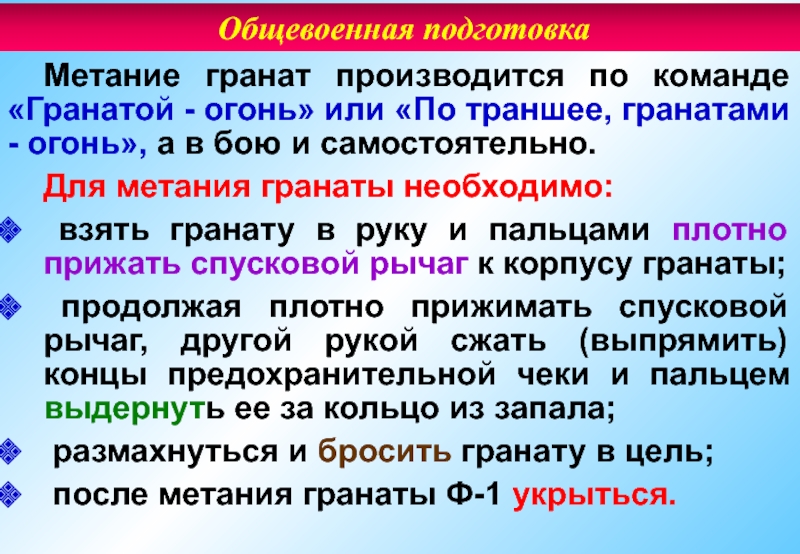

Слайд 27Метание гранат производится по команде «Гранатой - огонь» или «По
траншее, гранатами - огонь», а в бою и самостоятельно.
Для метания
гранаты необходимо:взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;
продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и пальцем выдернуть ее за кольцо из запала;
размахнуться и бросить гранату в цель;
после метания гранаты Ф-1 укрыться.
Общевоенная подготовка

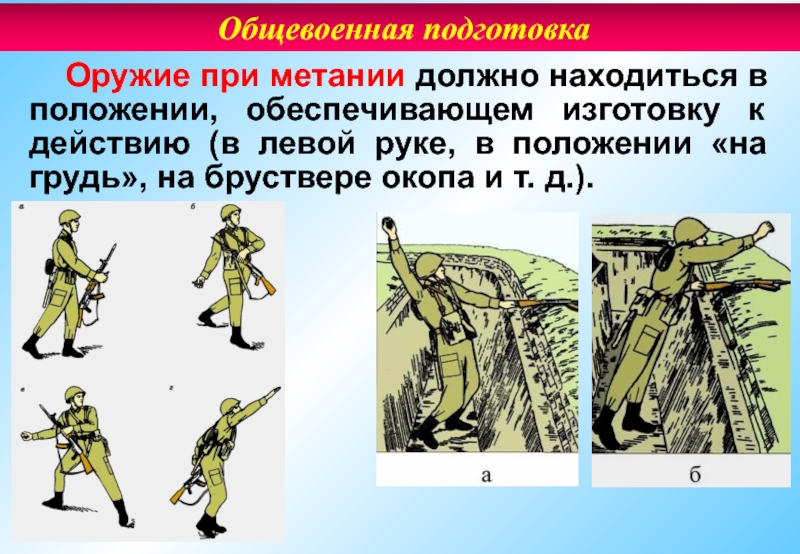

Слайд 29Оружие при метании должно находиться в положении, обеспечивающем изготовку к
действию (в левой руке, в положении «на грудь», на бруствере
окопа и т. д.). Общевоенная подготовка

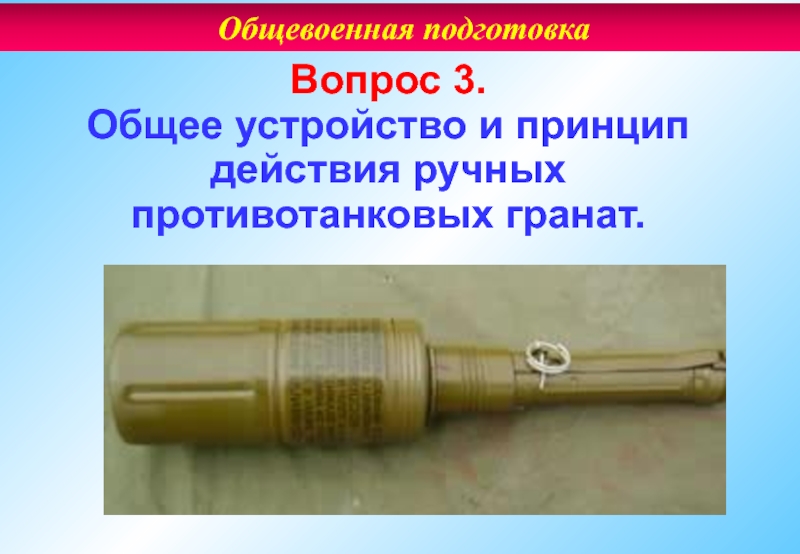

Слайд 30Вопрос 3.
Общее устройство и принцип действия ручных противотанковых гранат.
Общевоенная
подготовка
Слайд 31Ручная кумулятивная граната РКГ-3 - противотанковая граната направленного действия, предназначенная
для борьбы с танками, САУ, БТР противника, а также для
разрушения оборонительных сооружений. Общевоенная подготовка

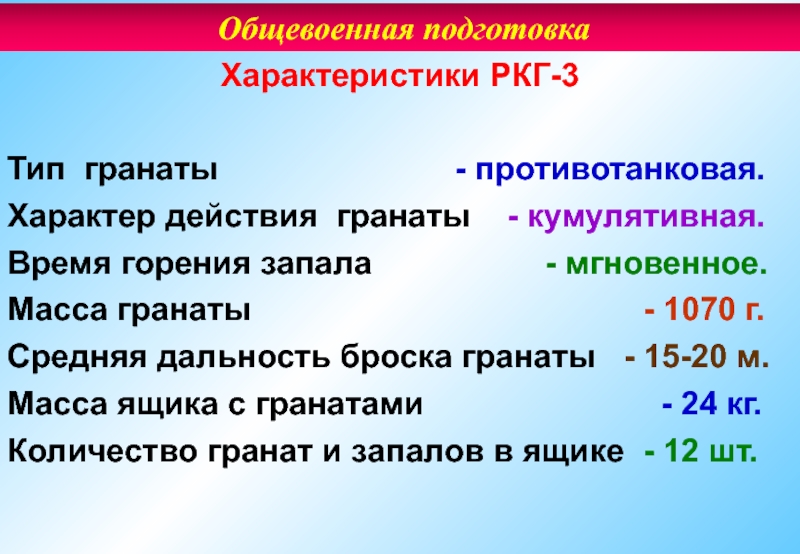

Слайд 32Характеристики РКГ-3
Тип гранаты
- противотанковая.
Характер действия гранаты
- кумулятивная. Время горения запала - мгновенное.
Масса гранаты - 1070 г.
Средняя дальность броска гранаты - 15-20 м.
Масса ящика с гранатами - 24 кг.
Количество гранат и запалов в ящике - 12 шт.
Общевоенная подготовка

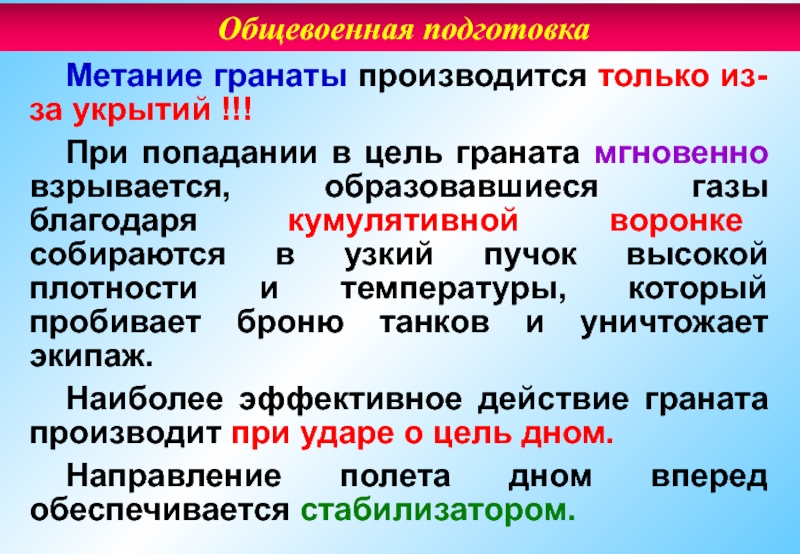

Слайд 33Метание гранаты производится только из-за укрытий !!!
При попадании в
цель граната мгновенно взрывается, образовавшиеся газы благодаря кумулятивной воронке собираются
в узкий пучок высокой плотности и температуры, который пробивает броню танков и уничтожает экипаж.Наиболее эффективное действие граната производит при ударе о цель дном.
Направление полета дном вперед обеспечивается стабилизатором.
Общевоенная подготовка
Слайд 35Разрывной заряд имеет кумулятивную воронку для образования при взрыве узкой
струи газов высокой плотности (несколько тысяч атмосфер), которая прожигает броню.
Общевоенная подготовка

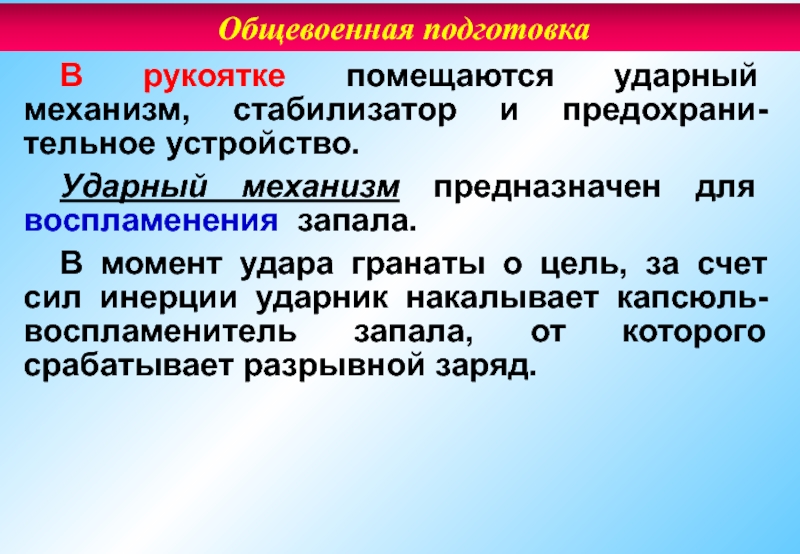

Слайд 36В рукоятке помещаются ударный механизм, стабилизатор и предохрани-тельное устройство.
Ударный механизм
предназначен для воспламенения запала.
В момент удара гранаты о цель, за
счет сил инерции ударник накалывает капсюль-воспламенитель запала, от которого срабатывает разрывной заряд. Общевоенная подготовка

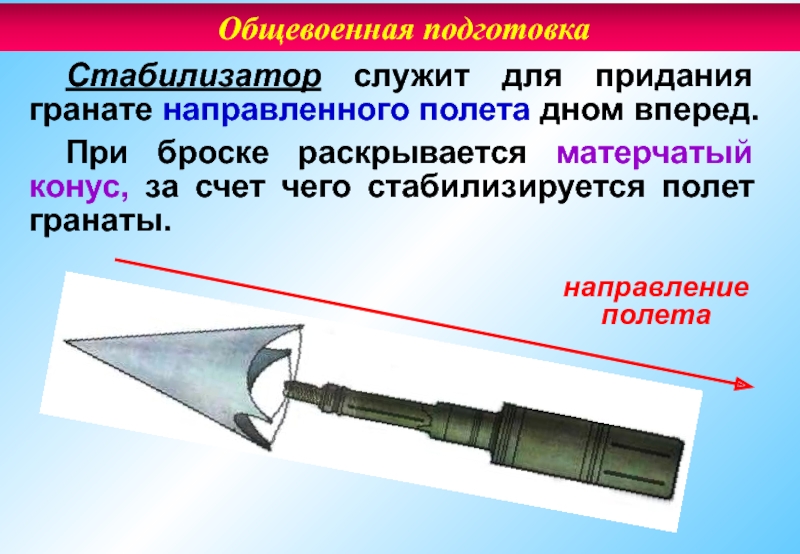

Слайд 37Стабилизатор служит для придания гранате направленного полета дном вперед.
При броске
раскрывается матерчатый конус, за счет чего стабилизируется полет гранаты.
направление полета
Общевоенная подготовка

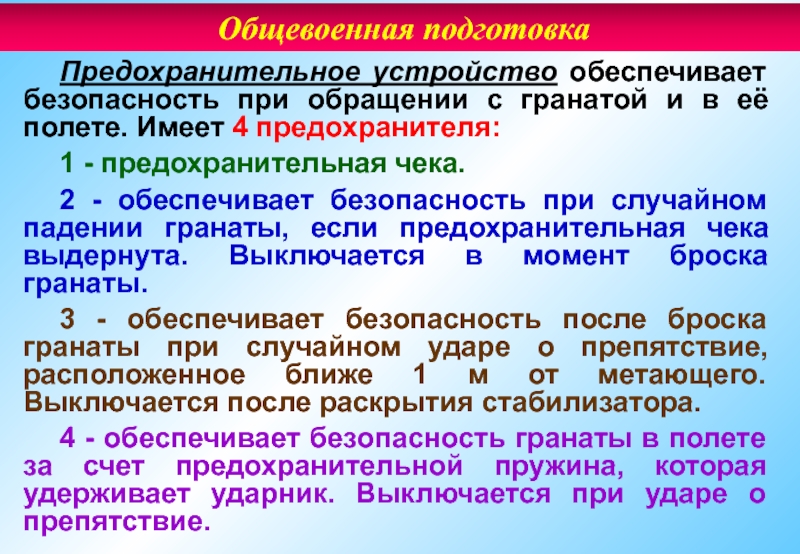

Слайд 38Предохранительное устройство обеспечивает безопасность при обращении с гранатой и в
её полете. Имеет 4 предохранителя:
1 - предохранительная чека.
2 - обеспечивает
безопасность при случайном падении гранаты, если предохранительная чека выдернута. Выключается в момент броска гранаты.3 - обеспечивает безопасность после броска гранаты при случайном ударе о препятствие, расположенное ближе 1 м от метающего. Выключается после раскрытия стабилизатора.
4 - обеспечивает безопасность гранаты в полете за счет предохранительной пружина, которая удерживает ударник. Выключается при ударе о препятствие.
Общевоенная подготовка
Слайд 39Метание гранаты складывается из выполнения следующих приемов:
изготовки к метанию
(заряжание гранаты и принятие положения)
и метания гранаты.
Общевоенная подготовка

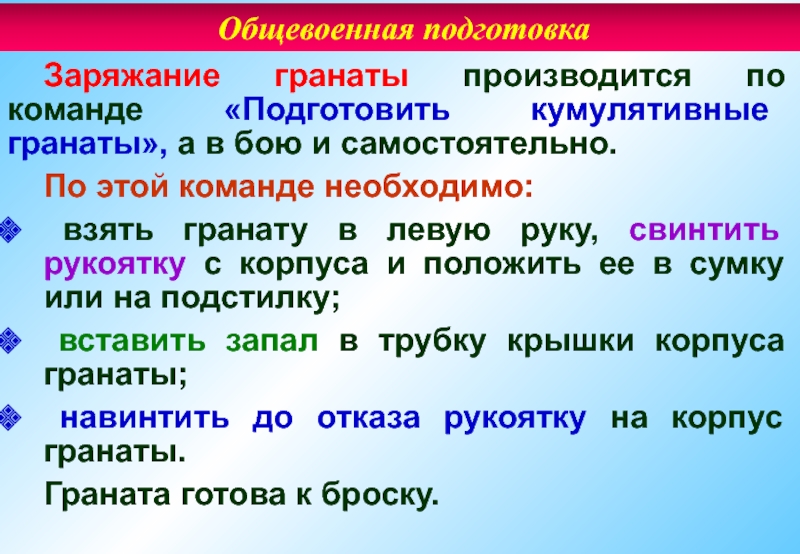

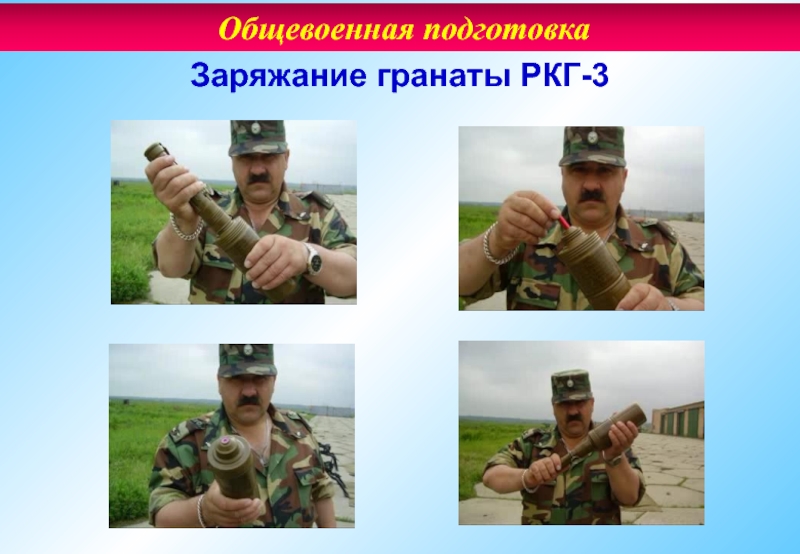

Слайд 40Заряжание гранаты производится по команде «Подготовить кумулятивные гранаты», а в
бою и самостоятельно.
По этой команде необходимо:
взять гранату в левую
руку, свинтить рукоятку с корпуса и положить ее в сумку или на подстилку;вставить запал в трубку крышки корпуса гранаты;
навинтить до отказа рукоятку на корпус гранаты.
Граната готова к броску.
Общевоенная подготовка

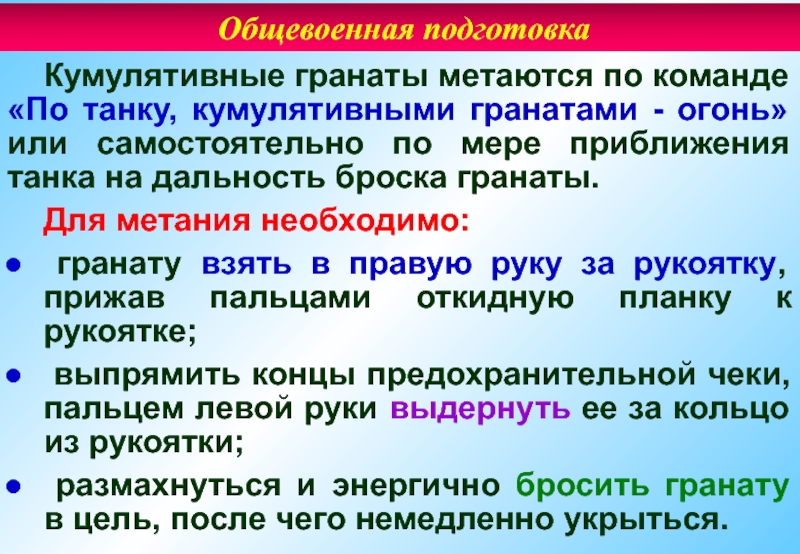

Слайд 42Кумулятивные гранаты метаются по команде «По танку, кумулятивными гранатами -
огонь» или самостоятельно по мере приближения танка на дальность броска
гранаты.Для метания необходимо:
гранату взять в правую руку за рукоятку, прижав пальцами откидную планку к рукоятке;
выпрямить концы предохранительной чеки, пальцем левой руки выдернуть ее за кольцо из рукоятки;
размахнуться и энергично бросить гранату в цель, после чего немедленно укрыться.
Общевоенная подготовка
Слайд 45Вопрос 4.
Порядок обращения с гранатами. Меры безопасности при метании гранат
Общевоенная подготовка
Слайд 46Гранаты поступают в войска в деревянных ящиках.
В ящик гранаты,
рукоятки и запалы укладываются отдельно в металлических коробках.
Для вскрытия
коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности.
Общевоенная подготовка
Слайд 47Все гранаты и запалы, кроме носимых, хранятся в заводской укупорке.
Гранаты
солдатами перено-сятся в гранатных сумках.
Запалы помещаются отдель-но от гранат,
при этом каждый запал должен быть завернут в бумагу или чистую ветошь. В танках (БТР, ЗСУ) гранаты и отдельно от них запалы укладываются в сумки.
Общевоенная подготовка
Слайд 48Перед укладкой в гранатную сумку и перед заряжанием гранаты и
запалы осматриваются.
При осмотре обращать внимание на то, чтобы корпус гранаты
не имел глубоких вмятин и проржавления; трубка для запала не была засоренной и не имела сквозных повреждений; запал был чистым и не имел проржавления и помятостей; концы предохранительной чеки были разведены и не имели трещин на изгибах.Запалы с трещинами или с зеленым налетом к применению непригодны.
Общевоенная подготовка

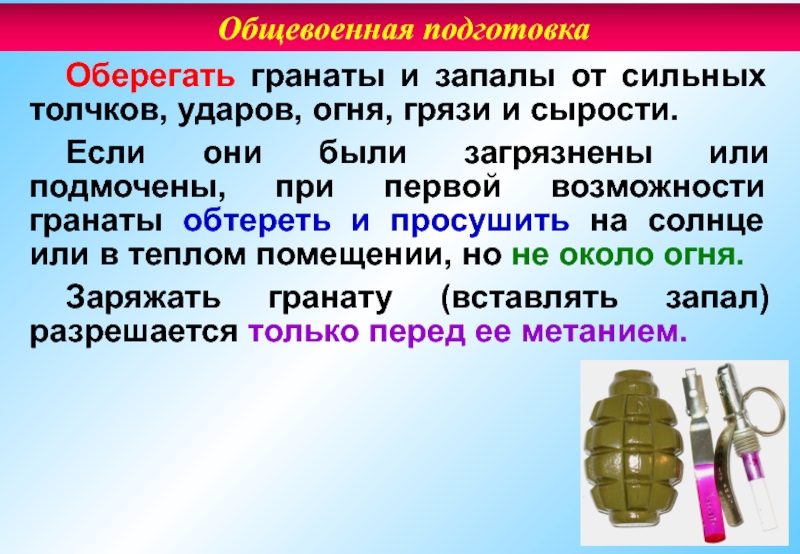

Слайд 49Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи
и сырости.
Если они были загрязнены или подмочены, при первой
возможности гранаты обтереть и просушить на солнце или в теплом помещении, но не около огня. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.
Общевоенная подготовка
Слайд 50Разбирать боевые гранаты, переносить гранаты вне сумок (подвешенными за кольцо
предохранительной чеки), трогать неразор-вавшиеся гранаты ЗАПРЕЩАЕТСЯ.
Общевоенная подготовка

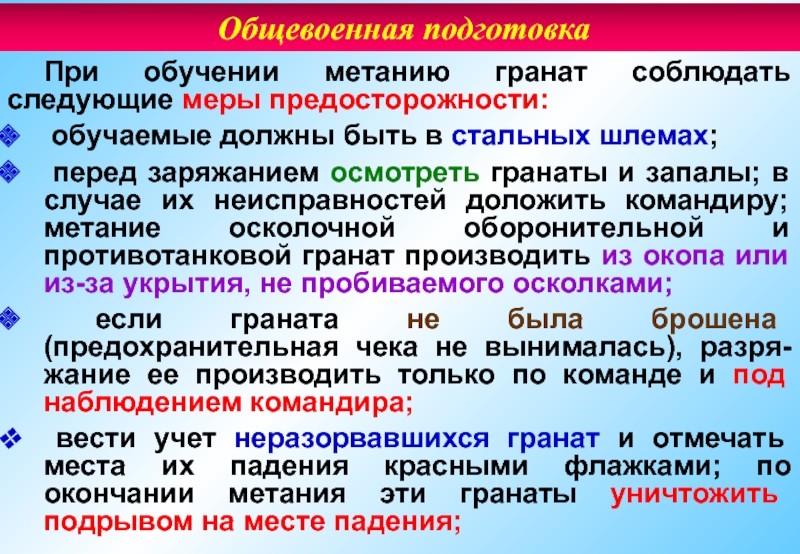

Слайд 51При обучении метанию гранат соблюдать следующие меры предосторожности:
обучаемые должны
быть в стальных шлемах;
перед заряжанием осмотреть гранаты и запалы;
в случае их неисправностей доложить командиру; метание осколочной оборонительной и противотанковой гранат производить из окопа или из-за укрытия, не пробиваемого осколками;если граната не была брошена (предохранительная чека не вынималась), разря-жание ее производить только по команде и под наблюдением командира;
вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания эти гранаты уничтожить подрывом на месте падения;
Общевоенная подготовка
Слайд 52 район метания ручных гранат оцеплять в радиусе не менее
300 м;
личный состав, не занятый метанием гранат, отводить в
укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м);исходное положение для метания гранат обозначать белыми флажками, огневой рубеж - красными;
пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 м от исходного положения.
Общевоенная подготовка
