Слайд 14. Штриховое кодирование
4.1.Понятие и функции штрихового кодирования
4.2.Виды и структура штрихового
кода
4.3.Признаки, по которым определяется подлинность штрихового кода
Слайд 24.1.Понятие и функции штрихового кодирования
Штриховое
кодирование – способ представления атрибута (атрибутов) объекта, подлежащего автоматической идентификации,
при которой цифровой и алфавитно-цифровой код атрибута (атрибутов) изображается в виде штрихов и пробелов, размеры и последовательность которых формируется по заранее определенным правилам.
Слайд 34.1.Понятие и функции штрихового кодирования
Штриховой
код в отличие от многих информационных знаков не только выполняет
функции идентификационного и информационного характера, но и ряд дополнительных функций:
автоматизированная идентификация товара с помощью считывающих устройств;
автоматизированный учет и контроль товарных запасов;
оперативное управление процессом товародвижения, повышению скорости и культуры обслуживания покупателей, снижение административных расходов;
информационное обеспечение маркетинговых исследований.
Слайд 44.1.Понятие и функции штрихового кодирования
Применение штрихового кода обеспечивает рационализацию следующих процессов:
изготовителям: количественный учет произведенной
продукции, ее сортировку, учет товарных запасов;
оптовым посредникам: приемку товаров по количеству и ассортименту, учет запасов, отгрузку в розничную сеть;
транспортным организациями: приемку-сдачу товаров;
розничной сети: приемку товаров по количеству и ассортименту, сортировку, контроль за хранением, поиск и проверку изделий перед отгрузкой, размещение на складе, учет товарных запасов в магазине. Упрощает труд кассира, приблизительно на 30% сокращает время получения покупателем чека за купленный товар.
Слайд 54.1.Понятие и функции штрихового кодирования
В 1970 году создается
специальный совет UCC, объединяющий производителей и торговцев, в рамках которого
был разработан и утвержден в 1973 году 12-разрядный штриховой код UPC (Universal Product Code).
По инициативе 12 европейских стран была создана в Брюсселе в 1977г организация – Европейская ассоциация товарной нумерации - EAN, которая утвердила штриховой код EAN (European Article Numbering).
Слайд 64.1.Понятие и функции штрихового кодирования
Так как другие страны
мира (Япония, Австралия, Аргентина, Мексика) присоединились к Ассоциации, то и
изменилось её название EAN International.
Глобализация торговли создала условия для тесного сотрудничества между EAN International и UCC. Было принято решение об объединении этих систем и согласован план их деятельности. В 2005 году состоялось переименование Ассоциации товарной нумерации EAN (Europen Article Numbering) в GS1 Organisation.
Слайд 74.1.Понятие и функции штрихового кодирования
Ассоциация автоматической идентификации ГС1
Бел. (сокращенное название – Ассоциация ГС1 Бел.) организована в соответствии
с Постановлением Совета Министров Республики Беларусь от 25 апреля 1998 года № 660 с целью создания условий для использования международной системы товарной нумерации и штрихового кодирования на территории Республики Беларусь и осуществления национальной политики в области внедрения систем и средств автоматической идентификации и коммуникации. До переименования в 2007 году она носила название Ассоциация товарной нумерации ЕАН Беларуси (сокращенное название – ЕАН Беларуси).
Слайд 84.1.Понятие и функции штрихового кодирования

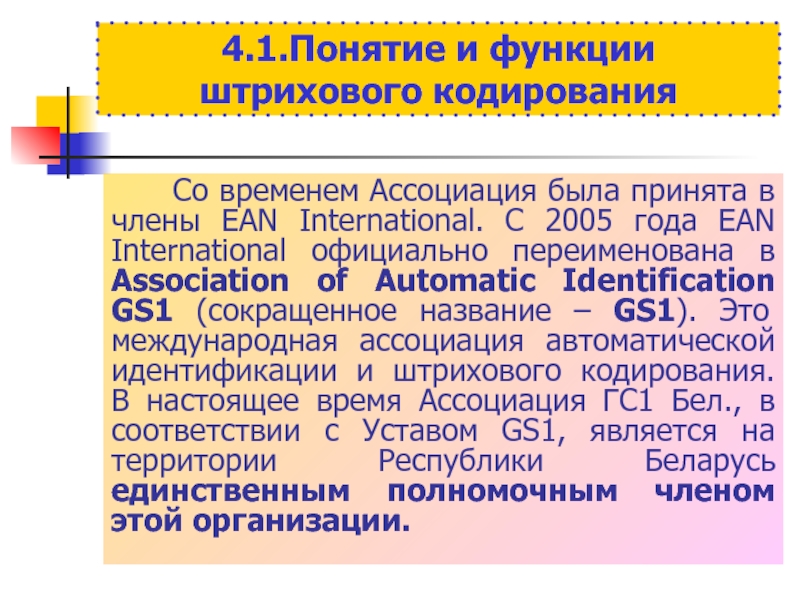

Со временем Ассоциация была
принята в члены EAN International. С 2005 года EAN International
официально переименована в Association of Automatic Identification GS1 (сокращенное название – GS1). Это международная ассоциация автоматической идентификации и штрихового кодирования. В настоящее время Ассоциация ГС1 Бел., в соответствии с Уставом GS1, является на территории Республики Беларусь единственным полномочным членом этой организации.
Слайд 94.1.Понятие и функции штрихового кодирования
В мае 1998 года
EAN International (в настоящее время – GS1) присвоила Республике Беларусь
префикс 481, а это означает, что всем зарегистрированным пользователям системы ЕАН Беларуси (в настоящее время – системы Ассоциации ГС1 Бел.) присваиваются регистрационные номера, начинающиеся именно с этих цифр, а товарные номера и соответствующие штриховые коды их продукции также начинаются с цифр 481.
Слайд 104.1.Понятие и функции штрихового кодирования
Сведения обо всех товарах
(продукции), которым присвоены товарные номера в системе GS1, регистрируются в
Депозитарии штриховых кодов Республики Беларусь, что позволяет в случае необходимости получить информацию о таких товарах. Это может быть информация о происхождении данного конкретного товара, информация о законности использования штрихового кода и т. д. В Депозитарии штриховых кодов Республики Беларусь уже зарегистрировано свыше 3 000 000 наименований продукции.
Слайд 114.1.Понятие и функции штрихового кодирования
Цели и задачи штрихового
кодирования, порядок формирования, присвоения, регистрации и нанесения, а также основные
требования к контролю правомерности использования штриховых кодов определены стандартом – СТБ 1146-99 «Автоматическая идентификация. Штриховое кодирование. Общие положения», введенным с 11.01.1999 года, а также «Положением о товарной нумерации и штриховом кодировании товаров (продукции) в Республике Беларусь», утвержденным Постановление Совета Министров Республики Беларусь 24.05.2000г. N 748 (в ред. постановлений Совмина от 04.08.2005 N 862, от 07.09.2006 N 1152).
Слайд 12
4.2.Виды и структура штрихового кода
В зависимости от региона применения существует
три группы товарных кодов:
международные;
национальные;
локальные
Штриховые коды можно
условно разделить на два типа: товарные коды и технологические.
Товарные коды были созданы специально для однозначной идентификации производимых товаров, учета их при транспортировке и управления складскими и торговыми процессами
Все остальные коды, применяемые в прочих случаях, можно с некоторой условностью отнести к технологическим. Условность заключается в том, что на товарах, наряду с идентифицирующим их товарным кодом, может размещаться транспортная или информационная этикетка, выполненная одним из технологических кодов.
Слайд 13
4.2.Виды и структура штрихового кода
Существует около 250 видов символик –
способов изображения товарного номера и другой информации в виде штрихового
кода, большинство из которых имеют узкую сферу применения.
Самыми распространенными являются EAN/UPC (структуры нумерации EAN- 8 (сокращенная), EAN-13 (полная), EAN- 14, UPC-E (сокращенная), UPC - A (полная)), ITF – 14, UCC/ EAN-128.
Каждой стране EAN International централизованно выдается диапазоны кодов – префиксы
Слайд 14
2.Виды и структура штрихового кода

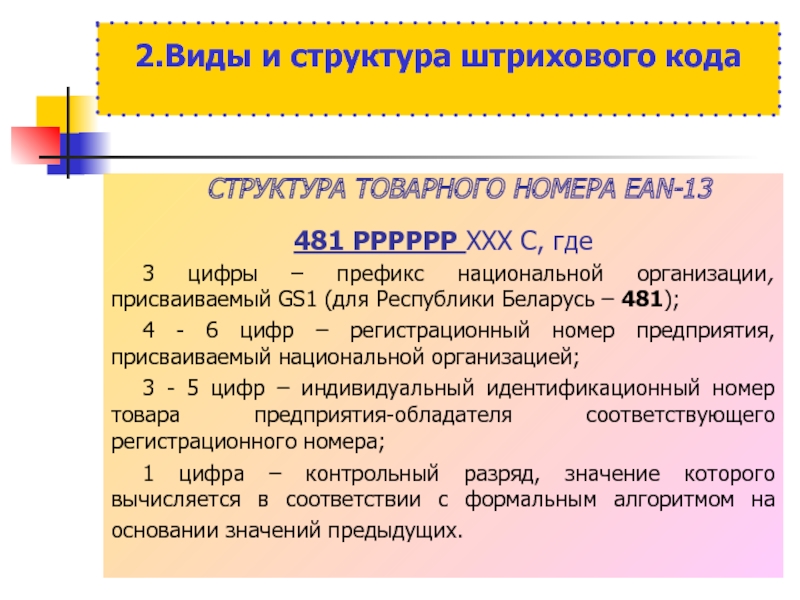

СТРУКТУРА ТОВАРНОГО НОМЕРА EAN-13
481 РРРРРР
ХХХ С, где
3 цифры – префикс национальной организации, присваиваемый
GS1 (для Республики Беларусь – 481);
4 - 6 цифр – регистрационный номер предприятия, присваиваемый национальной организацией;
3 - 5 цифр – индивидуальный идентификационный номер товара предприятия-обладателя соответствующего регистрационного номера;
1 цифра – контрольный разряд, значение которого вычисляется в соответствии с формальным алгоритмом на основании значений предыдущих.
Слайд 15
4.2.Виды и структура штрихового кода

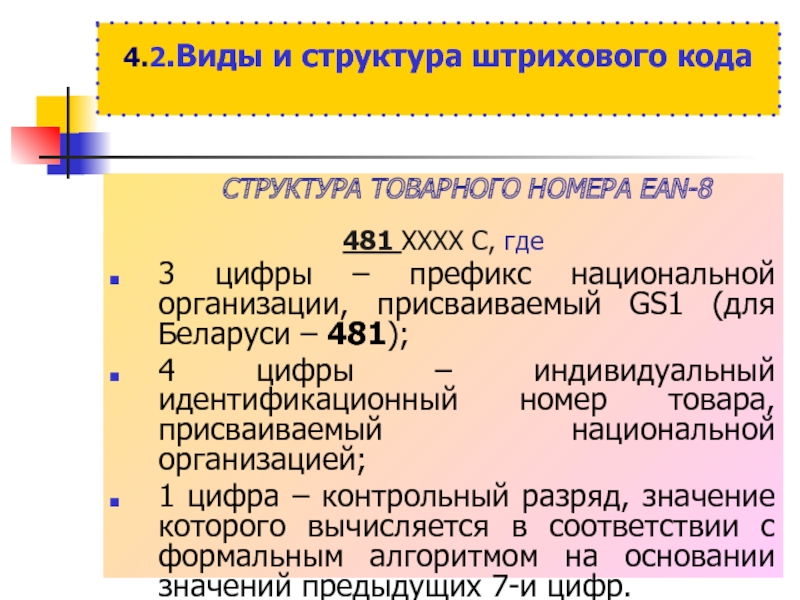

СТРУКТУРА ТОВАРНОГО НОМЕРА EAN-8
481 ХХХХ С,
где
3 цифры – префикс национальной организации, присваиваемый GS1 (для
Беларуси – 481);
4 цифры – индивидуальный идентификационный номер товара, присваиваемый национальной организацией;
1 цифра – контрольный разряд, значение которого вычисляется в соответствии с формальным алгоритмом на основании значений предыдущих 7-и цифр.
Слайд 16
4.2 Виды и структура штрихового кода

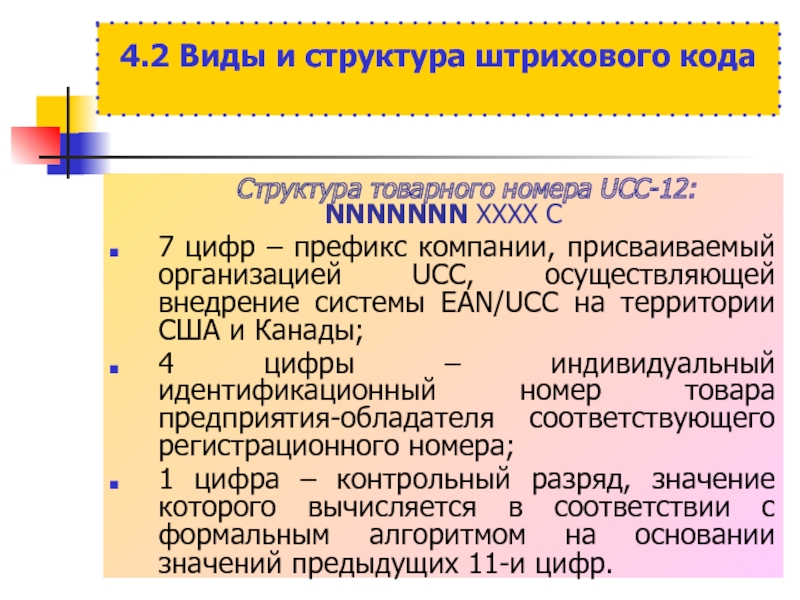

Структура товарного номера UCC-12:
NNNNNNN XXХХ
С
7 цифр – префикс компании, присваиваемый организацией UCC, осуществляющей
внедрение системы EAN/UCC на территории США и Канады;
4 цифры – индивидуальный идентификационный номер товара предприятия-обладателя соответствующего регистрационного номера;
1 цифра – контрольный разряд, значение которого вычисляется в соответствии с формальным алгоритмом на основании значений предыдущих 11-и цифр.
Слайд 17
4.2.Виды и структура штрихового кода
Код EAN - это 13-разрядный и
8-разрядный цифровой код, представляющий собой сочетание штрихов и пробелов разной
ширины. При этом самый узкий штрих или пробел принимается за единицу толщины - модуль (ширина - 0,33 мм). Другие штрихи и пробелы составляют два-три модуля, т.е. две или три толщины самого узкого штриха или пробела. Каждая цифра кода EAN представляет собой сочетание двух штрихов и двух пробелов и кодируется семью модулями, которые сгруппированы в два штриха и два пробела. Номинальный размер символа EAN-13 от первого до последнего штриха - 31,35 мм, с учетом пустого пространства вокруг кода - 37,29 мм. Погрешность при печати не должна превышать 0,101 мм.

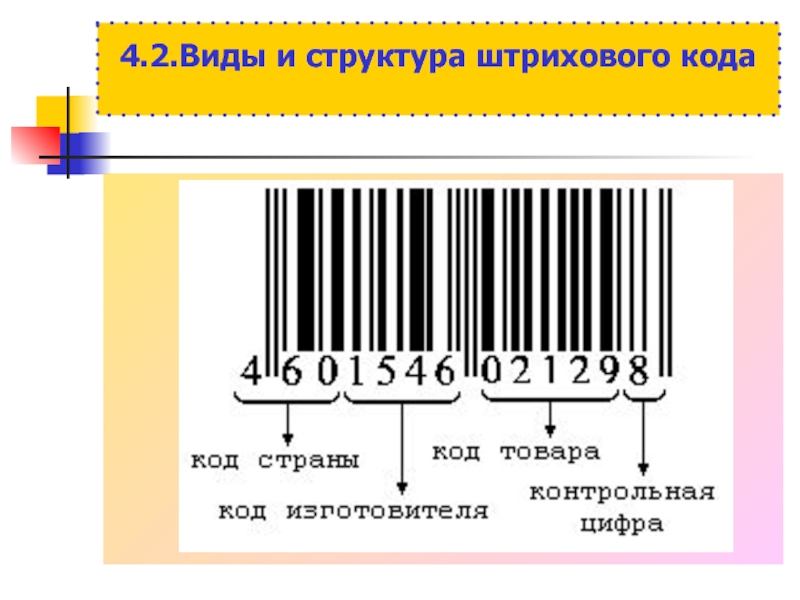

Слайд 18
4.2.Виды и структура штрихового кода
Слайд 19
4.2.Виды и структура штрихового кода

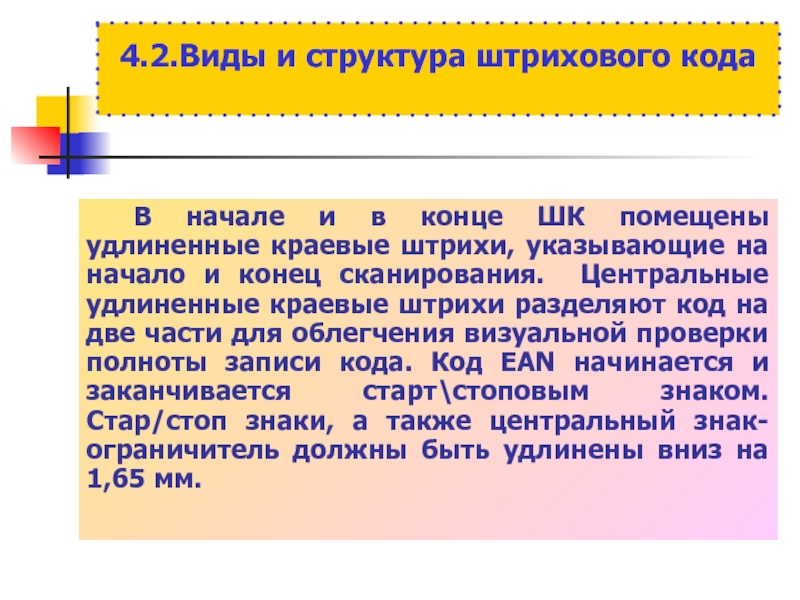

В начале и в конце ШК
помещены удлиненные краевые штрихи, указывающие на начало и конец сканирования.
Центральные удлиненные краевые штрихи разделяют код на две части для облегчения визуальной проверки полноты записи кода. Код EAN начинается и заканчивается старт\стоповым знаком. Стар/стоп знаки, а также центральный знак-ограничитель должны быть удлинены вниз на 1,65 мм.
Слайд 20
4.2.Виды и структура штрихового кода

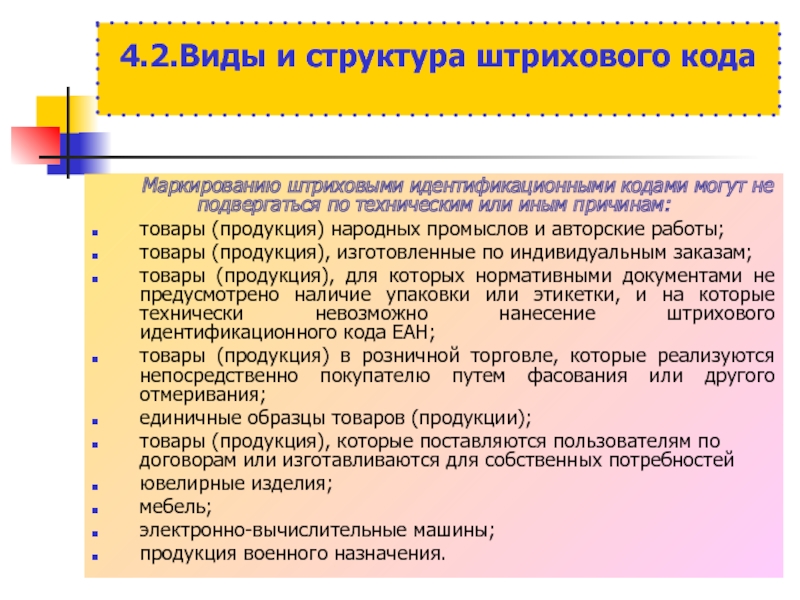

Маркированию штриховыми идентификационными кодами могут не
подвергаться по техническим или иным причинам:
товары (продукция) народных промыслов
и авторские работы;
товары (продукция), изготовленные по индивидуальным заказам;
товары (продукция), для которых нормативными документами не предусмотрено наличие упаковки или этикетки, и на которые технически невозможно нанесение штрихового идентификационного кода ЕАН;
товары (продукция) в розничной торговле, которые реализуются непосредственно покупателю путем фасования или другого отмеривания;
единичные образцы товаров (продукции);
товары (продукция), которые поставляются пользователям по договорам или изготавливаются для собственных потребностей
ювелирные изделия;
мебель;
электронно-вычислительные машины;
продукция военного назначения.

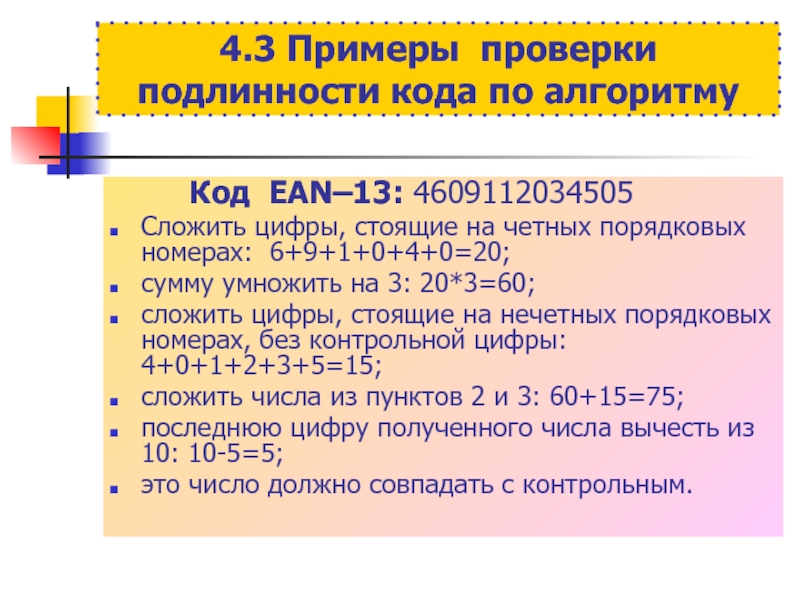

Слайд 214.3 Примеры проверки подлинности кода по алгоритму
Код EAN–13: 4609112034505
Сложить цифры, стоящие на четных порядковых номерах:
6+9+1+0+4+0=20;
сумму умножить на 3: 20*3=60;
сложить цифры, стоящие на нечетных порядковых номерах, без контрольной цифры: 4+0+1+2+3+5=15;
сложить числа из пунктов 2 и 3: 60+15=75;
последнюю цифру полученного числа вычесть из 10: 10-5=5;
это число должно совпадать с контрольным.
Слайд 22Код EAN–8: 40111315
Сложить цифры, стоящие на нечетных порядковых номерах:
4+1+1+1=7;
сумму умножить на 3: 7*3=21;
сложить цифры,
стоящие на четных порядковых номерах, без контрольной цифры: 0+1+3=4;
сложить числа из пунктов 2 и 3: 4+21=25;
последнюю цифру полученного числа вычесть из 10: 10-5=5;
это число должно совпадать с контрольным.
4.3.Примеры проверки подлинности кода по алгоритму

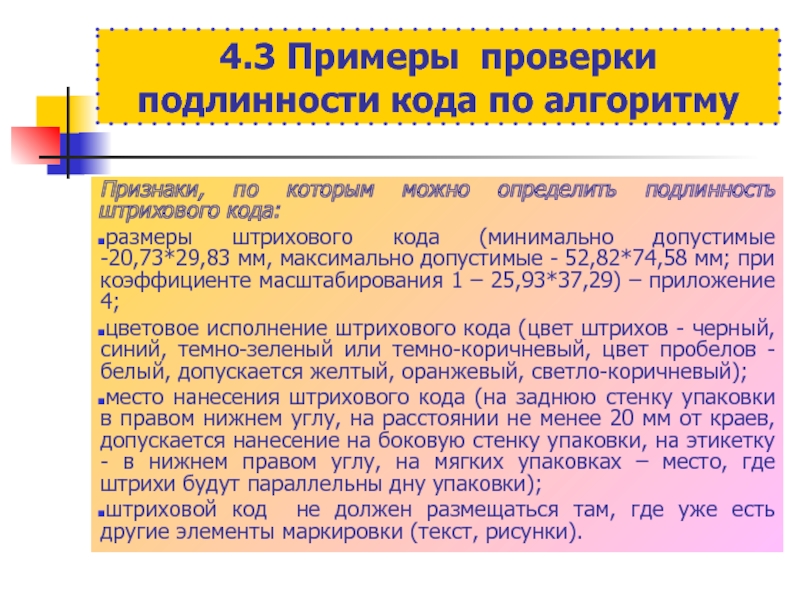

Слайд 23Признаки, по которым можно определить подлинность штрихового кода:
размеры штрихового кода
(минимально допустимые -20,73*29,83 мм, максимально допустимые - 52,82*74,58 мм; при
коэффициенте масштабирования 1 – 25,93*37,29) – приложение 4;
цветовое исполнение штрихового кода (цвет штрихов - черный, синий, темно-зеленый или темно-коричневый, цвет пробелов - белый, допускается желтый, оранжевый, светло-коричневый);
место нанесения штрихового кода (на заднюю стенку упаковки в правом нижнем углу, на расстоянии не менее 20 мм от краев, допускается нанесение на боковую стенку упаковки, на этикетку - в нижнем правом углу, на мягких упаковках – место, где штрихи будут параллельны дну упаковки);
штриховой код не должен размещаться там, где уже есть другие элементы маркировки (текст, рисунки).
4.3 Примеры проверки подлинности кода по алгоритму
