Слайд 1 7.3 Выпрямительные преобразователи (ВП) ТП постоянного тока
Первый полупроводниковый ВП

пущен в 1965 году на Южно-Уральской ж.д..

6-пульсовая нулевая

схема — самая распространенная (50 %) на ТП постоянного тока России. Получила широкое применение из-за ртутных выпрямителей.

7.3.1 ВП по 6-пульсовой нулевой схеме

7.3 Выпрямительные преобразователи (ВП) ТП постоянного тока Первый полупроводниковый ВП пущен в 1965 году на Южно-Уральской ж.д..

Слайд 2Рисунок 7.3

Рисунок 7.3

Слайд 3Рисунок 7.4

Рисунок 7.4

Слайд 4Таблица 7.1 - Параметры выпрямителей по

6-пульсовой нулевой схеме

Таблица 7.1 - Параметры выпрямителей по

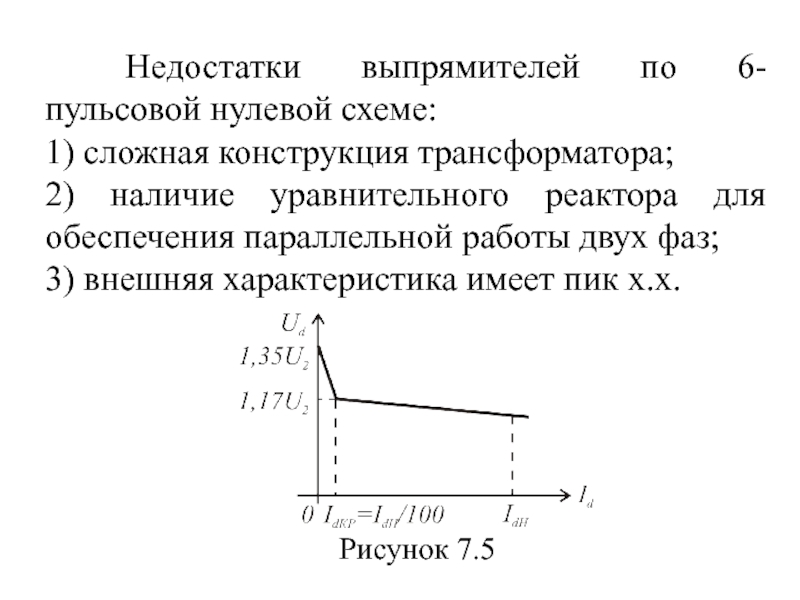

Слайд 5 Недостатки выпрямителей по 6-пульсовой нулевой схеме:
1) сложная конструкция трансформатора;
2)

наличие уравнительного реактора для обеспечения параллельной работы двух

фаз;
3) внешняя характеристика имеет пик х.х.


Рисунок 7.5

Недостатки выпрямителей по 6-пульсовой нулевой схеме:1) сложная конструкция трансформатора;2) наличие уравнительного реактора для обеспечения

Слайд 6 Начиная с середины 70х годов на всех новых ТП

устанавливались только 6-пульсовые мостовые выпрямители.


7.3.2 ВП по 6-пульсовой мостовой

схеме
Начиная с середины 70х годов на всех новых ТП устанавливались только 6-пульсовые мостовые выпрямители. 7.3.2 ВП

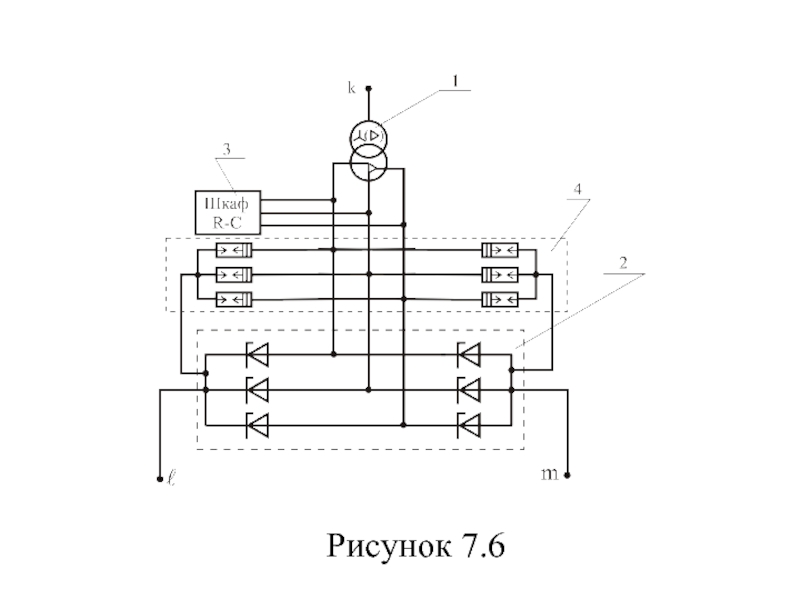

Слайд 7Рисунок 7.6

Рисунок 7.6

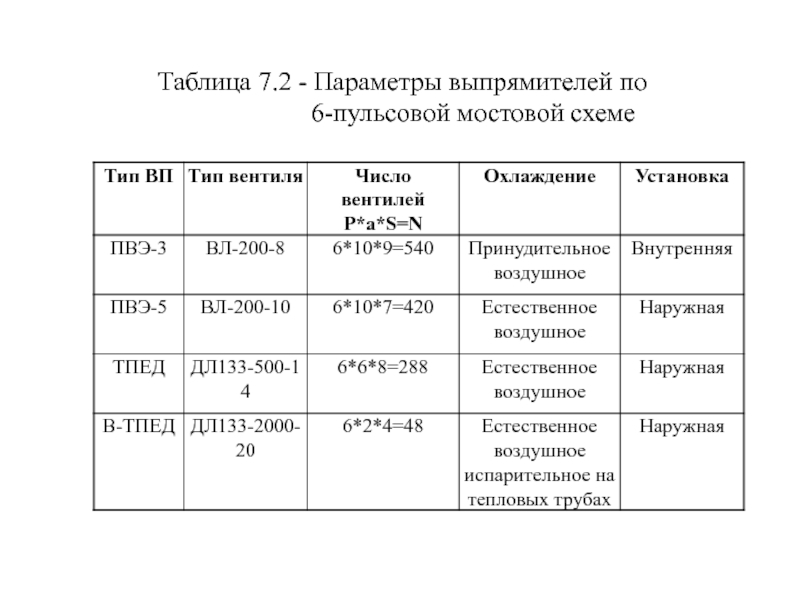

Слайд 8Таблица 7.2 - Параметры выпрямителей по

6-пульсовой мостовой схеме

Таблица 7.2 - Параметры выпрямителей по

Слайд 9 Самая лучшая из 6-пульсовых схем. Отсутствуют недостатки 6-пульсовой нулевой

схемы.

Недостаток — ток нагрузки последовательно протекает по двум вентильным

плечам, что создает дополнительные падение напряжения и потери мощности.


Самая лучшая из 6-пульсовых схем. Отсутствуют недостатки 6-пульсовой нулевой схемы. Недостаток — ток нагрузки последовательно протекает

Слайд 10 Начиная с середины 80х годов на всех новых

ТП постоянного тока устанавливаются только 12-пульсовые выпрямители последовательного типа.



7.3.3

12-пульсовые ВП
Начиная с середины 80х годов на всех новых ТП постоянного тока устанавливаются только 12-пульсовые выпрямители

Слайд 11Рисунок 7.7

Рисунок 7.7

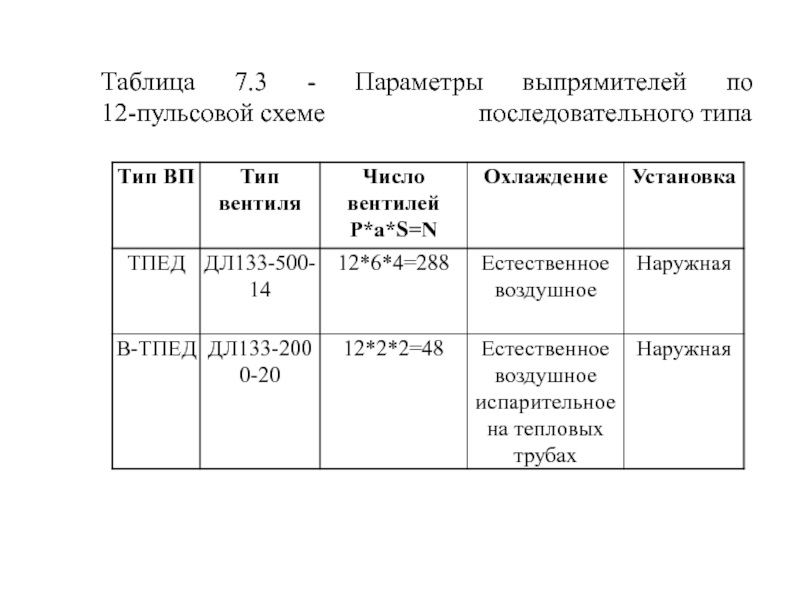

Слайд 12Таблица 7.3 - Параметры выпрямителей по

12-пульсовой схеме

последовательного типа

Таблица 7.3 - Параметры выпрямителей по

Слайд 13 Преимущества 12-пульсовых выпрямителей перед 6-пульсовыми:
1) меньше падение напряжения в

преобразователе, то есть меньше наклон внешней характеристики; это позволяет уменьшить

Ud0, тем самым снизить мощность трансформатора, или, при одном и том же Ud0 повысить напряжение в контактной сети;


Преимущества 12-пульсовых выпрямителей перед 6-пульсовыми:1) меньше падение напряжения в преобразователе, то есть меньше наклон внешней характеристики;

Слайд 15
2) в кривой выпрямленного напряжения нет гармоник с частотой 300,

900, 1500 Гц и так далее; это позволяет существенно упростить

сглаживающие устройства;


2) в кривой выпрямленного напряжения нет гармоник с частотой 300, 900, 1500 Гц и так далее; это

Слайд 16 коэффициент мощности () выше
χ = ν•соs 1(1) ,
где 

— коэффициент искажения сетевого тока: 6 = 0,955,

12 = 0,989;
сos 1(1) — коэффициент сдвига, то есть косинус угла между напряжением и первой гармоникой сетевого тока: сos 1(1)6  0,96,
сos 1(1)12  0,98; это позволяет по тем же ЛЭП передавать большую мощность к потребителям;

коэффициент мощности () вышеχ = ν•соs 1(1) ,где  — коэффициент искажения сетевого тока:

Слайд 174) так как форма сетевого тока ближе к синусоиде, то

меньше искажается кривая питающего напряжения;


5) выше КПД преобразователя, так как

при одной и той же мощности ток, а следовательно, и потери в 12-пульсовом преобразователе меньше.


4) так как форма сетевого тока ближе к синусоиде, то меньше искажается кривая питающего напряжения;5) выше КПД
