Основные характеристикиНазначение:комплексная автоматизация производственных процессов. Является однородной, функционально полной интегрированной системой, создающей универсальную платформу для решения задач комплексной автоматизации предприятий различных отраслей промышленного производства.фирма Siemens AG (Германия)
Слайды и текст этой презентации
Слайд 2Основные характеристики
Назначение:
комплексная автоматизация производственных процессов.
Является однородной, функционально полной интегрированной
системой, создающей универсальную платформу для решения задач комплексной автоматизации предприятий различных
отраслей промышленного производства.фирма Siemens AG (Германия)

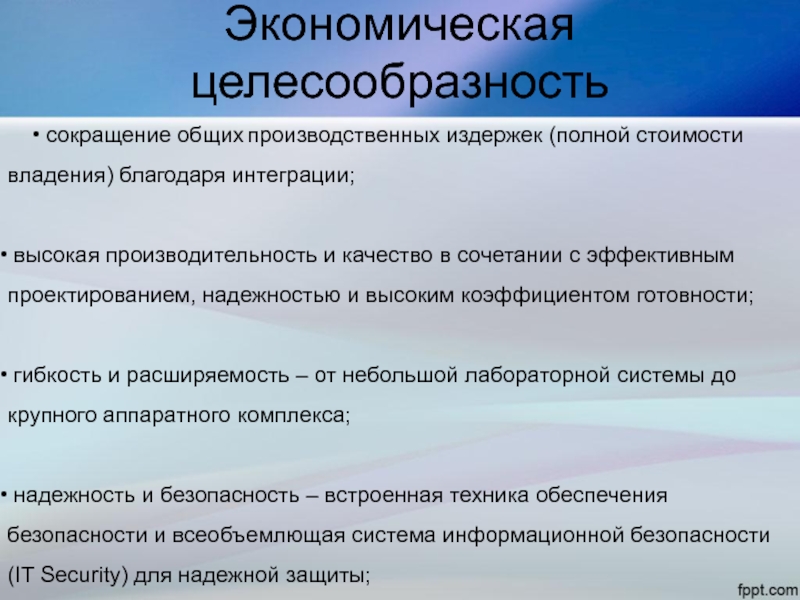

Слайд 3Экономическая целесообразность
• cокращение общих производственных издержек (полной стоимости владения)
благодаря интеграции;
высокая производительность и качество в сочетании с эффективным
проектированием, надежностью и высоким коэффициентом готовности;гибкость и расширяемость – от небольшой лабораторной системы до крупного аппаратного комплекса;
надежность и безопасность – встроенная техника обеспечения безопасности и всеобъемлющая система информационной безопасности (IT Security) для надежной защиты;
Слайд 5Краткая характеристика технических средств
Process Bus I.E. – шина процесса промышленного
Ethernet
Fieldbus Profifus DP – полевая открытая система шин
SIPART – малый
контроллерSIPOS – силовой привод
SIMOCODE – контактор двигателя и блоки управления
SIMOREG и SIMOVERT – драйверы перем. Скорости
DP\PA Link – шинный соединитель
DP\PA Coupler – шинный модуль связи
ET 200M – распределенный вход/выход
DP\AS Interface-Link – AS-интерфейс (интерфейс датчиков и исполнительных устройств)
Слайд 6Архитектура сети
ES - Engineering Station (инженерная станция)
OS – Operator
Station (операторская станция)
AS – Automation Station (станция автоматизации)

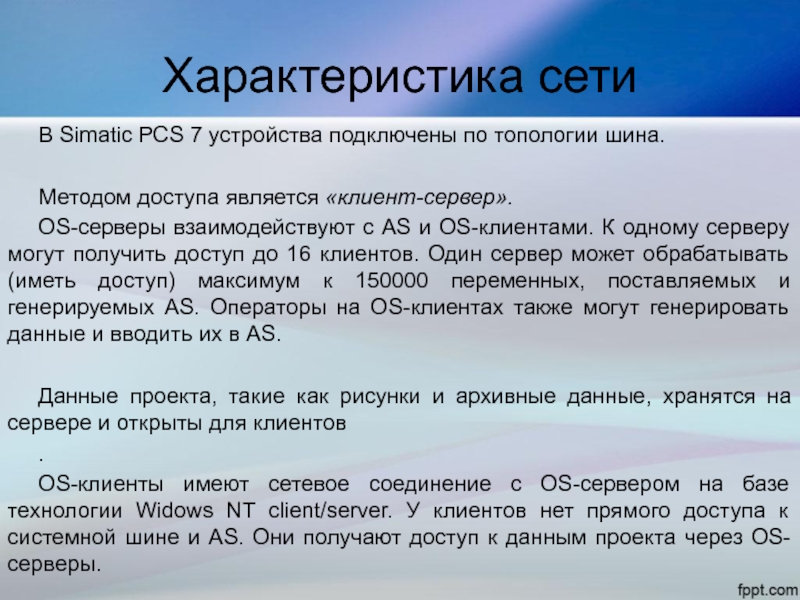

Слайд 7Характеристика сети
В Simatic PCS 7 устройства подключены по топологии шина.
Методом
доступа является «клиент-сервер».
OS-серверы взаимодействуют с АS и OS-клиентами. К одному
серверу могут получить доступ до 16 клиентов. Один сервер может обрабатывать (иметь доступ) максимум к 150000 переменных, поставляемых и генерируемых AS. Операторы на OS-клиентах также могут генерировать данные и вводить их в AS. Данные проекта, такие как рисунки и архивные данные, хранятся на сервере и открыты для клиентов
.
OS-клиенты имеют сетевое соединение с OS-сервером на базе технологии Widows NT client/server. У клиентов нет прямого доступа к системной шине и AS. Они получают доступ к данным проекта через OS-серверы.

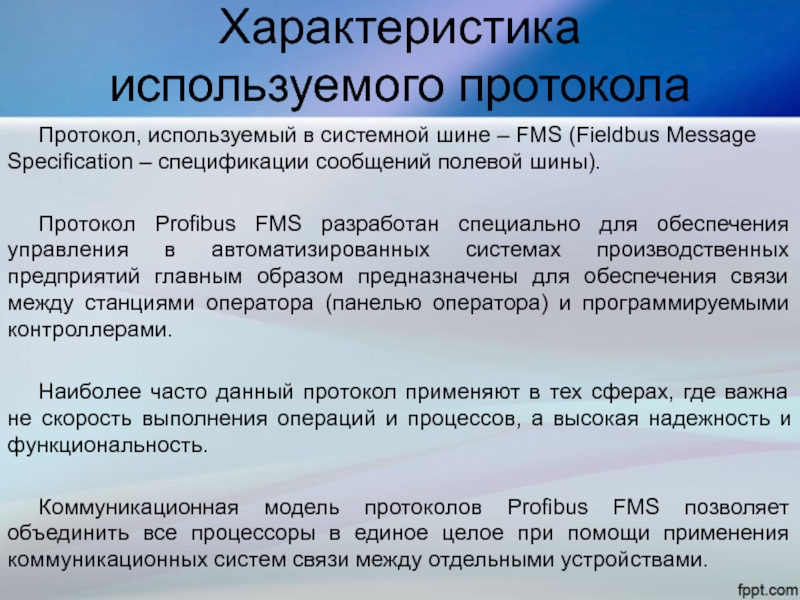

Слайд 8Характеристика используемого протокола
Протокол, используемый в системной шине – FMS (Fieldbus
Message Specification – спецификации сообщений полевой шины).
Протокол Profibus FMS разработан
специально для обеспечения управления в автоматизированных системах производственных предприятий главным образом предназначены для обеспечения связи между станциями оператора (панелью оператора) и программируемыми контроллерами. Наиболее часто данный протокол применяют в тех сферах, где важна не скорость выполнения операций и процессов, а высокая надежность и функциональность.
Коммуникационная модель протоколов Profibus FMS позволяет объединить все процессоры в единое целое при помощи применения коммуникационных систем связи между отдельными устройствами.
Слайд 9Список используемых источников
http://ru.wikipedia.org
SIMATIC PCS 7.Система управления процессами. Каталог ST PCS
7 • 2009
http://ritm.pro
http://pr-av.ru
http://iadt.siemens.ru
http://www.zniika.ru
Работа с пакетом PCS 7: курс обучения
. Siemens A&D AS PAS - Редакция октябрь 2001
