UML-диаграммы. Диаграмма компонентов

уровня, которая служит для представления программных компонентов и зависимостей между

ними.
Диаграмма компонентов разрабатывается для следующих целей:
Визуализация общей структуры ПО.
Спецификация исполняемого кода (единиц развертывания) ПО.
Обеспечение многократного использования отдельных фрагментов кода ПО.
Представление концептуальной и физической схем баз данных.
Имя компонента записывается аналогично имени линии жизни на диаграмме последовательности в следующем формате (БНФ):
<имя-компонента>::=[<собственное-имя-компонента>] [‘:’<имя-типа>],
при этом собственное имя компонента записывается со строчной буквы и в имени компонента должен присутствовать хотя бы один терм.

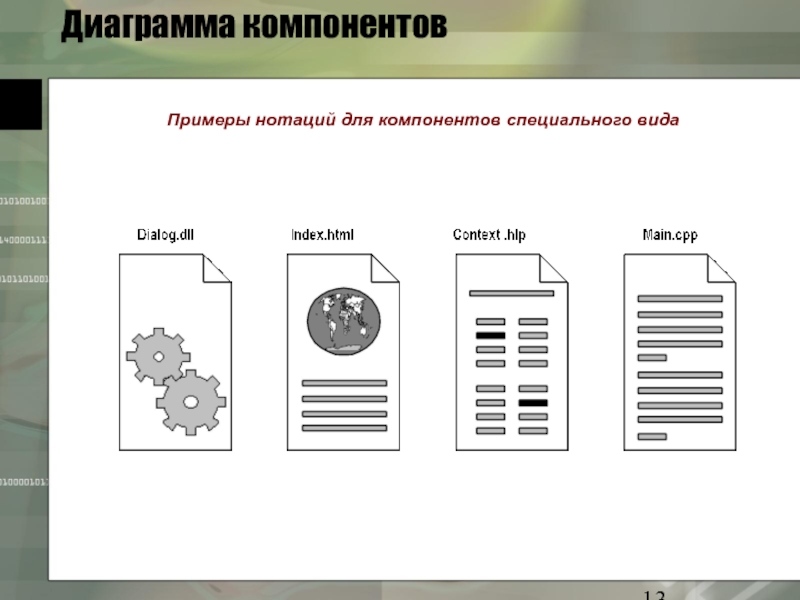

Пример изображения простого компонента и компонента с интерфейсами:

ящика:













Предоставляемый интерфейс (provided interface) – интерфейс, который компонент предлагает для

своего окружения (компонентной среды).
Требуемый интерфейс (required interface) – интерфейс, который необходим компоненту от своего окружения (компонентной среды) для выполнения заявленной функциональности (контракта, поведения).

классификаторов с отношениями зависимости и реализации:

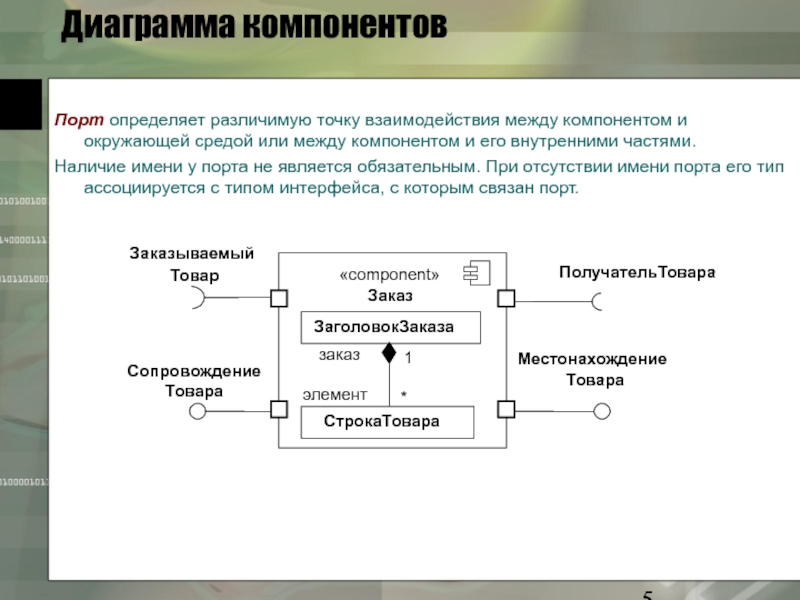

окружающей средой или между компонентом и его внутренними частями.
Наличие имени

у порта не является обязательным. При отсутствии имени порта его тип ассоциируется с типом интерфейса, с которым связан порт.

и предоставляемых интерфейсов:

интерфейсов:

частями этого компонента.
Делегирующий соединитель выполняет одну из следующих задач:
Передача

сообщений или сигналов, поступающих в порт компонента извне, для обработки в некоторую внутреннюю часть компонента или другой порт.
Передача сообщений или сигналов, поступающих из некоторой внутренней части компонента, для обработки во внешний порт компонента.

стрелка «отношения зависимости» направлена от «требуемого интерфейса» к «предоставляемому интерфейсу»

с теми классификаторами, которые реализуют функциональность данного компонента.
Реализация компонента может

быть дополнительно помечена стереотипом «implement».

сервера, содержащую выполняемые сервером сценарии.
Эти сценарии могут взаимодействовать с серверными

ресурсами, такими как базы данных, бизнес-логика и внешние системы.
Операции классов, которые реализуют данный компонент – это функции сценария, а их атрибуты - переменные, видимые в пределах этой страницы.

Компонент Клиентская страница представляет Web-страницу в формате HTML, а также данные, элементы интерфейса и даже бизнес-логику.
Клиентские страницы отображаются браузерами и могут содержать сценарии, которые интерпретируются браузером.
Операции клиентской страницы могут соответствовать функциям, содержащимся в дескрипторах сценария страницы.
Атрибутам клиентской страницы соответствуют объявленные в дескрипторах сценария переменные, которые доступны любой функции в пределах данной страницы.

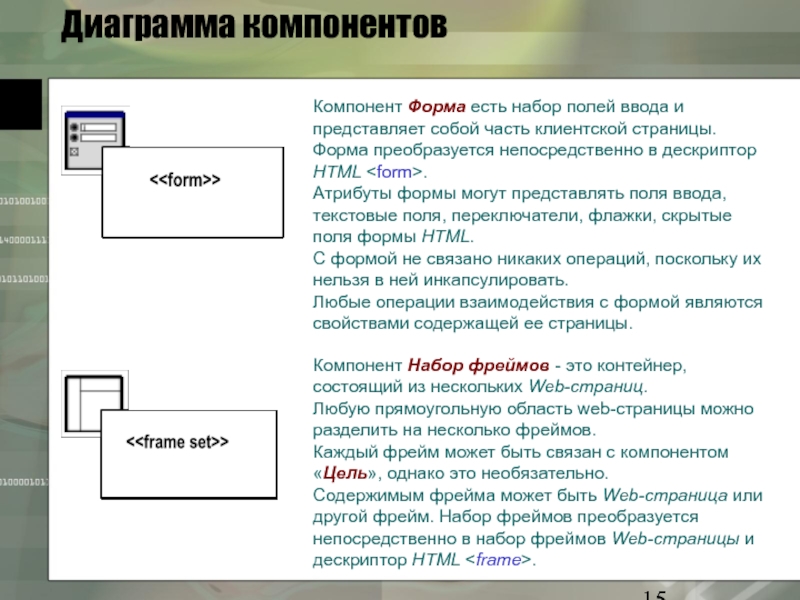

представляет собой часть клиентской страницы.
Форма преобразуется непосредственно в дескриптор HTML

.
Атрибуты формы могут представлять поля ввода, текстовые поля, переключатели, флажки, скрытые поля формы HTML.
С формой не связано никаких операций, поскольку их нельзя в ней инкапсулировать.
Любые операции взаимодействия с формой являются свойствами содержащей ее страницы.

Компонент Набор фреймов - это контейнер, состоящий из нескольких Web-страниц.
Любую прямоугольную область web-страницы можно разделить на несколько фреймов.
Каждый фрейм может быть связан с компонентом «Цель», однако это необязательно.
Содержимым фрейма может быть Web-страница или другой фрейм. Набор фреймов преобразуется непосредственно в набор фреймов Web-страницы и дескриптор HTML .

браузера, в которой могут отображаться Web-страницы.
Имя цели соответствует имени целевого

объекта.
Обычно целью является один из фреймов набора.
Однако целью может быть и новое окно браузера. Для цели может быть задано место назначения, где будет отображена новая Web-страница.
Имя цели должно быть уникальным для каждого клиента системы.

Компонент Web-страница представляет такую Web-страницу, которую браузер может запрашивать по её имени. Этот компонент при необходимости может содержать клиентские или серверные сценарии.
Обычно web-страницы являются текстовыми файлами, доступ к которым можно получить через Web-сервер.
Однако они могут быть также компилируемыми модулями, загружаемыми и запускаемыми Web-сервером.
В любом случае, при доступе к такой странице, она генерирует документ в формате HTML, который отправляется в ответ на запрос браузера.

реализующие код JSP серверной части приложения. Этот стереотип применим лишь

к приложениям, в которых используется технология Java Server Pages.
Этот компонент представляет сервлет Java. Стереотип применим лишь к приложениям, поддерживающим сервлеты компании Sun.

Компонент Servlet представляет сервлет Java. Стереотип применим лишь к приложениям, поддерживающим сервлеты компании Sun.
