Слайд 1Лекция 4.
Аксонометрические проекции предметов, имеющих круглые поверхности .
План

лекции:
1. Фронтальные диметрические проекции

окружностей.

2. Изометрические проекции окружностей.

3. Способ построения аксонометрических проекций предметов, имеющих круглые поверхности.

4. Аксонометрические проекции геометрических
тел.


Лекция 4. Аксонометрические проекции предметов, имеющих круглые поверхности . План лекции:	1. Фронтальные диметрические проекции

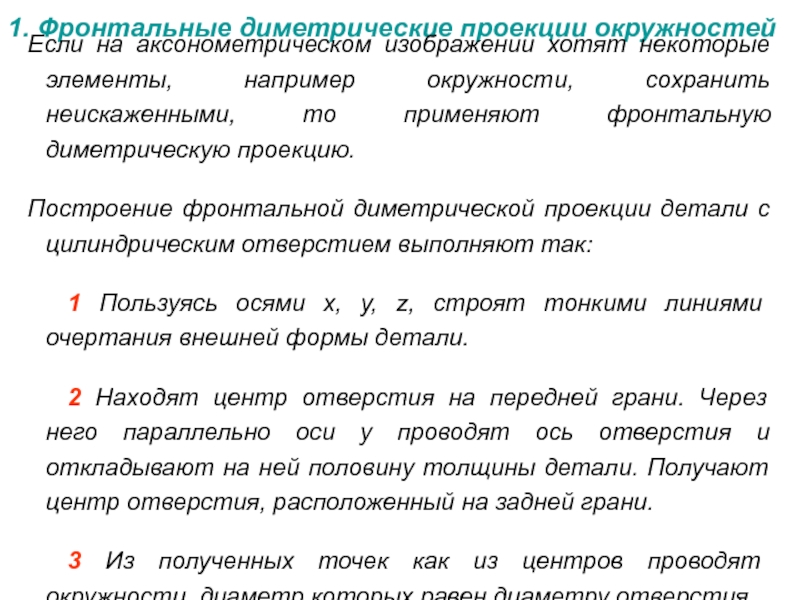

Слайд 21. Фронтальные диметрические проекции окружностей
Если на аксонометрическом изображении хотят некоторые

элементы, например окружности, сохранить неискаженными, то применяют фронтальную диметрическую проекцию.

Построение

фронтальной диметрической проекции детали с цилиндрическим отверстием выполняют так:

1 Пользуясь осями х, у, z, строят тонкими линиями очертания внешней формы детали.

2 Находят центр отверстия на передней грани. Через него параллельно оси у проводят ось отверстия и откладывают на ней половину толщины детали. Получают центр отверстия, расположенный на задней грани.

3 Из полученных точек как из центров проводят окружности, диаметр которых равен диаметру отверстия.
1. Фронтальные диметрические проекции окружностейЕсли на аксонометрическом изображении хотят некоторые элементы, например окружности, сохранить неискаженными, то применяют

Слайд 3 4 Удаляют лишние линии и обводят видимый контур детали.

4 Удаляют лишние линии и обводят видимый контур детали.

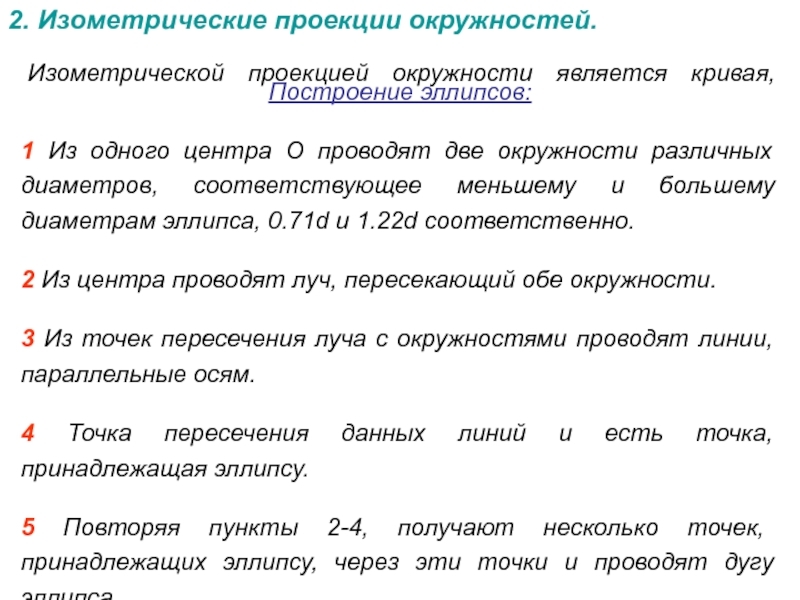

Слайд 52. Изометрические проекции окружностей.
Изометрической проекцией окружности является кривая, которая называется

эллипсом.
Построение эллипсов:

1 Из одного центра О проводят две окружности

различных диаметров, соответствующее меньшему и большему диаметрам эллипса, 0.71d и 1.22d соответственно.

2 Из центра проводят луч, пересекающий обе окружности.

3 Из точек пересечения луча с окружностями проводят линии, параллельные осям.

4 Точка пересечения данных линий и есть точка, принадлежащая эллипсу.

5 Повторяя пункты 2-4, получают несколько точек, принадлежащих эллипсу, через эти точки и проводят дугу эллипса.
2. Изометрические проекции окружностей.Изометрической проекцией окружности является кривая, которая называется эллипсом. Построение эллипсов:1 Из одного центра О

Слайд 6Часто вместо эллипсов строят овалы.
Овал - замкнутая кривая, очерченная

дугами окружностей. Овал удобно строить, вписывая в ромб, который является

изометрической проекцией квадрата.
Часто вместо эллипсов строят овалы. Овал - замкнутая кривая, очерченная дугами окружностей. Овал удобно строить, вписывая в

Слайд 7Построение овала:

1 Вначале строят ромб со стороной, равной диаметру изображаемой

окружности. Для этого через точку О проводят изометрические оси х

и у. На них от точки О откладывают отрезки, равные радиусу изображаемой окружности. Через эти точки проводят прямые, параллельные осям; получают ромб. Большая ось овала располагается на большой диагонали ромба.
Построение овала:1 Вначале строят ромб со стороной, равной диаметру изображаемой окружности. Для этого через точку О проводят

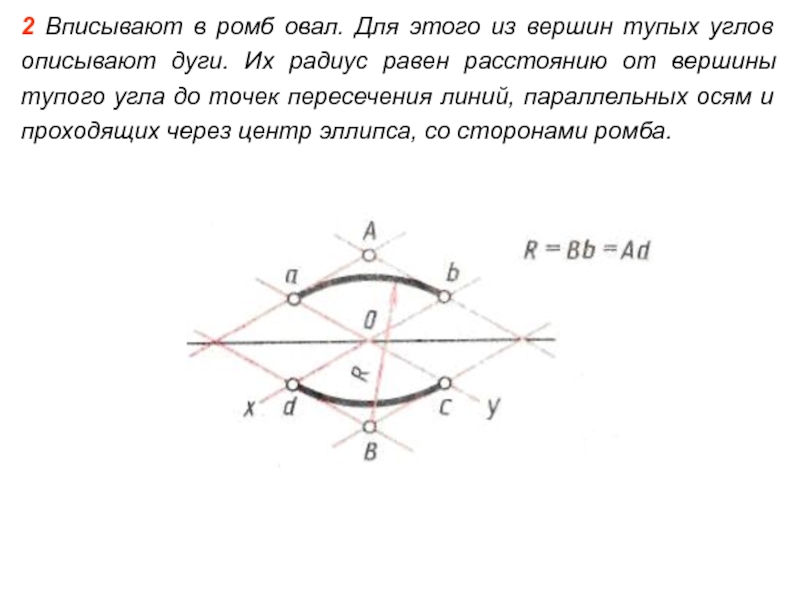

Слайд 82 Вписывают в ромб овал. Для этого из вершин тупых

углов описывают дуги. Их радиус равен расстоянию от вершины тупого

угла до точек пересечения линий, параллельных осям и проходящих через центр эллипса, со сторонами ромба.
2 Вписывают в ромб овал. Для этого из вершин тупых углов описывают дуги. Их радиус равен расстоянию

Слайд 93 Точки пересечения линий, параллельных осям и проходящих через центр

эллипса, со сторонами ромба, соединяют с вершиной противолежащего тупого угла.

Находят точки в пересечении этих прямых с большей диагональю ромба. Эти точки будут центрами малых дуг.

4 Радиусом для малых дуг будет расстояние Са. Дугами этого радиуса плавно соединяют большие дуги овала.

3 Точки пересечения линий, параллельных осям и проходящих через центр эллипса, со сторонами ромба, соединяют с вершиной

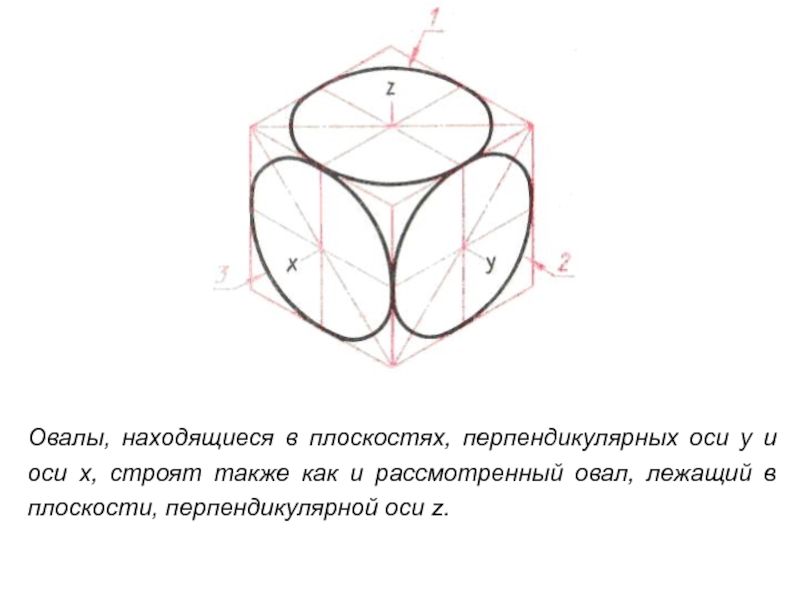

Слайд 10Овалы, находящиеся в плоскостях, перпендикулярных оси у и оси х,

строят также как и рассмотренный овал, лежащий в плоскости, перпендикулярной

оси z.
Овалы, находящиеся в плоскостях, перпендикулярных оси у и оси х, строят также как и рассмотренный овал, лежащий

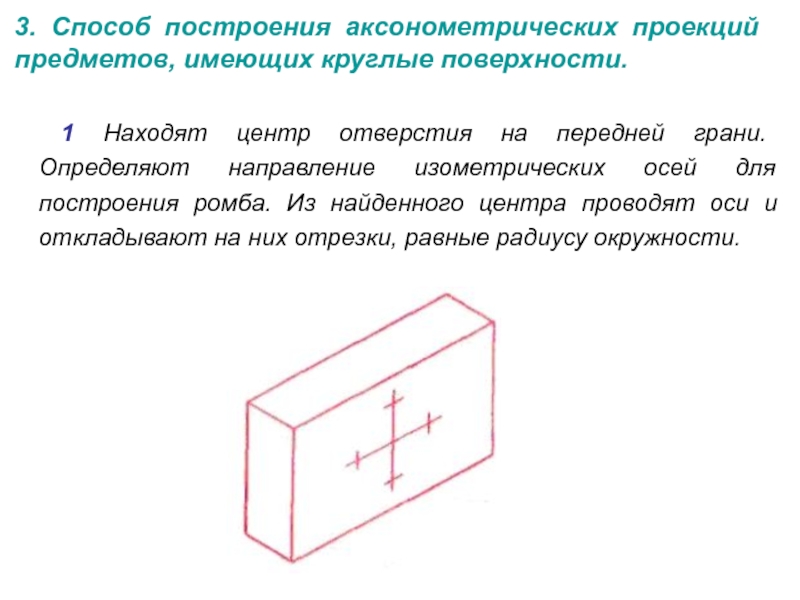

Слайд 113. Способ построения аксонометрических проекций предметов, имеющих круглые поверхности.
1 Находят

центр отверстия на передней грани. Определяют направление изометрических осей для

построения ромба. Из найденного центра проводят оси и откладывают на них отрезки, равные радиусу окружности.
3. Способ построения аксонометрических проекций предметов, имеющих круглые поверхности.	1 Находят центр отверстия на передней грани. Определяют направление

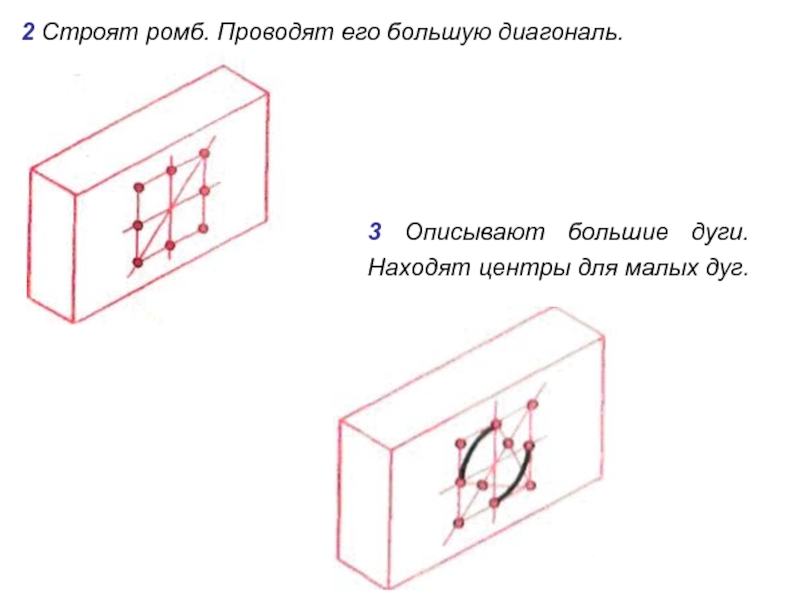

Слайд 122 Строят ромб. Проводят его большую диагональ.
3 Описывают большие дуги.

Находят центры для малых дуг.

2 Строят ромб. Проводят его большую диагональ.3 Описывают большие дуги. Находят центры для малых дуг.

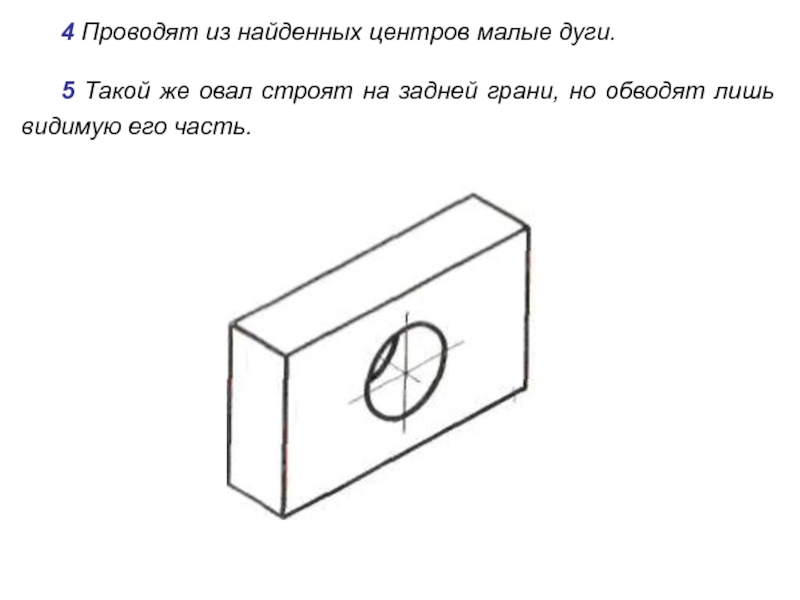

Слайд 13 4 Проводят из найденных центров малые дуги.

5 Такой же овал

строят на задней грани, но обводят лишь видимую его часть.

4 Проводят из найденных центров малые дуги.	5 Такой же овал строят на задней грани, но обводят лишь

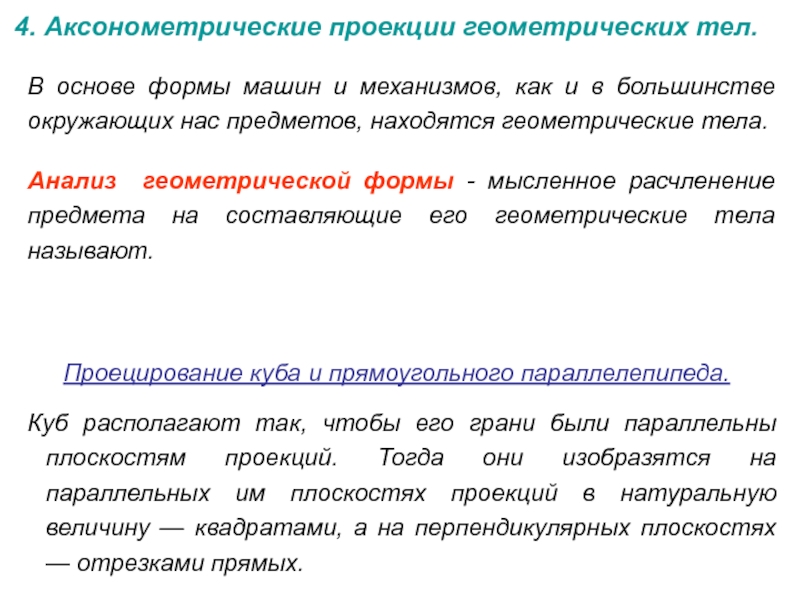

Слайд 144. Аксонометрические проекции геометрических тел.
В основе формы машин и механизмов,

как и в большинстве окружающих нас предметов, находятся геометрические тела.



Анализ геометрической формы - мысленное расчленение предмета на составляющие его геометрические тела называют.

Проецирование куба и прямоугольного параллелепипеда.

Куб располагают так, чтобы его грани были параллельны плоскостям проекций. Тогда они изобразятся на параллельных им плоскостях проекций в натуральную величину — квадратами, а на перпендикулярных плоскостях — отрезками прямых.

4. Аксонометрические проекции геометрических тел.В основе формы машин и механизмов, как и в большинстве окружающих нас предметов,

Слайд 15Проекциями куба являются три равных квадрата.
На чертеже куба и параллелепипеда

указывают три размера: длину, высоту и ширину.

Проекциями куба являются три равных квадрата.	На чертеже куба и параллелепипеда указывают три размера: длину, высоту и ширину.

Слайд 16Проецирование правильных треугольной и шестиугольной призм.
Основания призм, параллельные горизонтальной

плоскости проекций, изображаются на ней в натуральную величину, а на

фронтальной и профильной плоскостях — отрезками прямых. Боковые грани изображаются без искажения на тех плоскостях проекций, которым они параллельны, и в виде отрезков прямых на тех, которым они перпендикулярны. Грани, наклоненные к плоскостям проекций, изображаются на них искаженными.
Размеры призм определяются их высотой и размерами фигуры основания. Штрихпунктирными линиями на чертеже проводят оси симметрии. Строить изометрические проекции призмы начинают с основания. Затем из каждой вершины основания проводят перпендикуляры, на которых откладывают отрезки, равные высоте, и через полученные точки проводят прямые, параллельные ребрам основания.
Проецирование правильных треугольной и шестиугольной призм. 	Основания призм, параллельные горизонтальной плоскости проекций, изображаются на ней в натуральную

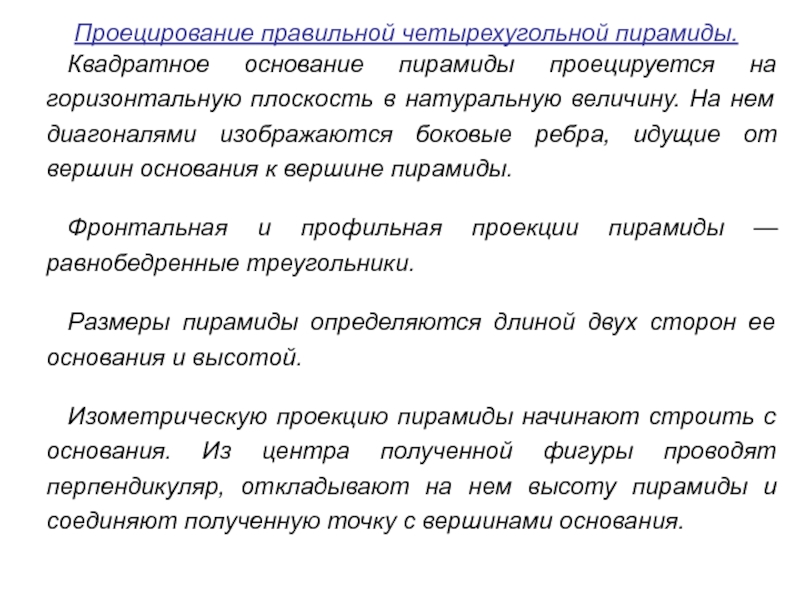

Слайд 19Проецирование правильной четырехугольной пирамиды.
Квадратное основание пирамиды проецируется на горизонтальную

плоскость в натуральную величину. На нем диагоналями изображаются боковые ребра,

идущие от вершин основания к вершине пирамиды.

Фронтальная и профильная проекции пирамиды — равнобедренные треугольники.

Размеры пирамиды определяются длиной двух сторон ее основания и высотой.

Изометрическую проекцию пирамиды начинают строить с основания. Из центра полученной фигуры проводят перпендикуляр, откладывают на нем высоту пирамиды и соединяют полученную точку с вершинами основания.
Проецирование правильной четырехугольной пирамиды. 	Квадратное основание пирамиды проецируется на горизонтальную плоскость в натуральную величину. На нем диагоналями

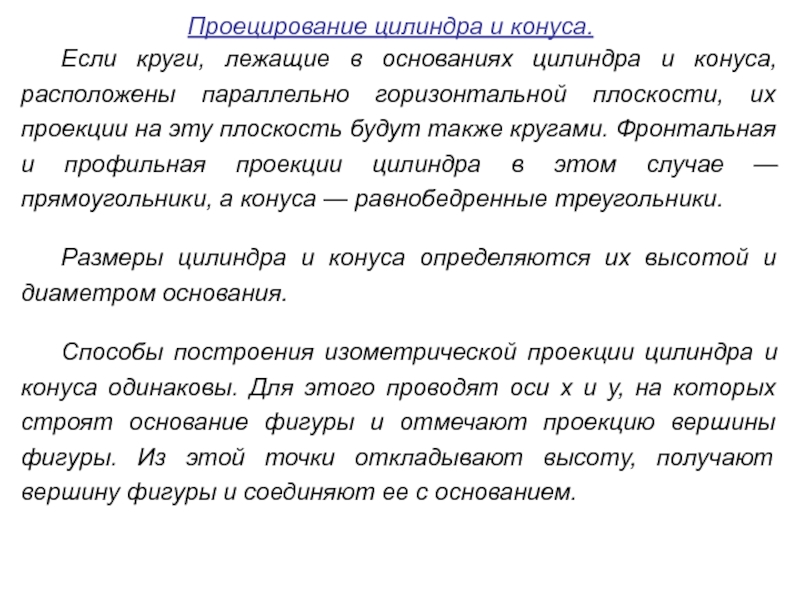

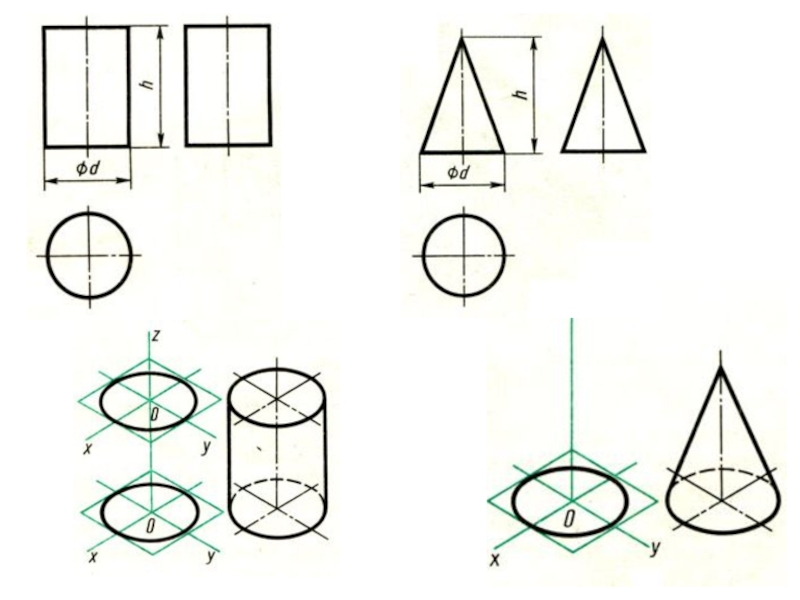

Слайд 21Проецирование цилиндра и конуса.
Если круги, лежащие в основаниях цилиндра и

конуса, расположены параллельно горизонтальной плоскости, их проекции на эту плоскость

будут также кругами. Фронтальная и профильная проекции цилиндра в этом случае — прямоугольники, а конуса — равнобедренные треугольники.

Размеры цилиндра и конуса определяются их высотой и диаметром основания.

Способы построения изометрической проекции цилиндра и конуса одинаковы. Для этого проводят оси х и у, на которых строят основание фигуры и отмечают проекцию вершины фигуры. Из этой точки откладывают высоту, получают вершину фигуры и соединяют ее с основанием.
Проецирование цилиндра и конуса.	Если круги, лежащие в основаниях цилиндра и конуса, расположены параллельно горизонтальной плоскости, их проекции
