Слайд 1ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ
ГБПОУ города МОСКВЫ КОЛЛЕДЖ
АВТОМОБИЛЬНОГО ТРАНСПОРТА №

9
(ГБПОУ КАТ №9)
Cспециальность 23.02.03
Отделение ДНЕВНОЕ
Группа 4Р3
к дипломному проекту на тему:

Технологический процесс ремонта ступицы колеса автомобиля
«БМВ 5» в ООО «Балт Авто Трейд-М»

Презентация

Студент: Бандорин Р.А.

Руководитель дипломного проекта: Карташев Л.И.

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫГБПОУ города МОСКВЫ КОЛЛЕДЖ АВТОМОБИЛЬНОГО ТРАНСПОРТА № 9(ГБПОУ КАТ №9)Cспециальность 23.02.03Отделение ДНЕВНОЕГруппа 4Р3к дипломному

Слайд 2Общество с ограниченной ответственностью.
Административный округ: Западный административный округ
Район: район Крылатское
Адрес:

Рублёвское шоссе, дом 64, корпус 2
Начало рабочего дня ООО «Автопассаж-Премиум»

в 9.00 конец рабочего дня в 21.00. В середине рабочего дня имеются два получасовых перерыва для отдыха без остановки смены. Таким образом, количество рабочих смен за день достигает 1,5.

Общество с ограниченной ответственностью.Административный округ: Западный административный округРайон: район КрылатскоеАдрес: Рублёвское шоссе, дом 64, корпус 2Начало рабочего

Слайд 3Технические характеристики автомобиля БМВ 530

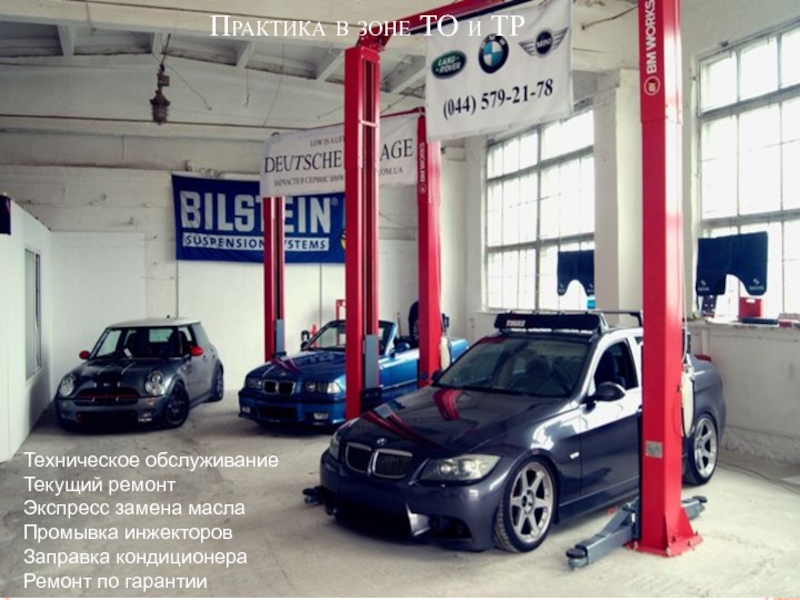

Слайд 4Практика в зоне ТО и ТР
Техническое обслуживание
Текущий ремонт
Экспресс замена масла
Промывка

инжекторов
Заправка кондиционера
Ремонт по гарантии

Практика в зоне ТО и ТРТехническое обслуживаниеТекущий ремонтЭкспресс замена маслаПромывка инжекторовЗаправка кондиционераРемонт по гарантии

Слайд 5РАСЧЕТНО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
Исходные данные

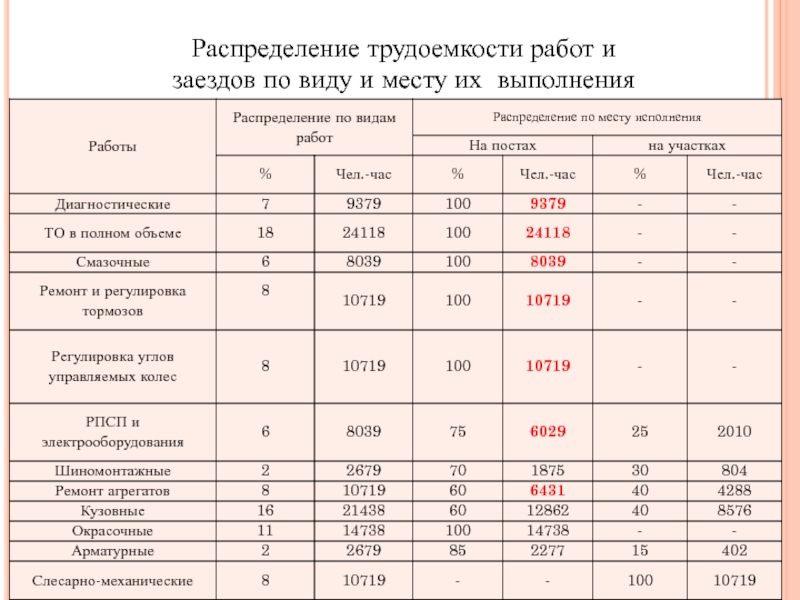

Слайд 6Распределение трудоемкости работ и
заездов по виду и месту их

выполнения

Слайд 7Расчет численности ремонтно-обслуживающего персонала
Численность рабочих по штатному расписанию:

Расчет площади

зоны ТО и ТР
По результатам расчета технологической части имеем:
Трудоемкость зоны

ТО и ТР

Чел.

Таким образом в зоне ТО и ТР расположено: 9 постов ТО и ТР, 3 поста проверки углов колес, 3 поста проверки тормозов.

Расчет численности ремонтно-обслуживающего персоналаЧисленность рабочих по штатному расписанию: Расчет площади зоны ТО и ТРПо результатам расчета технологической

Слайд 8Организационная часть
Ступица представляет собой соединение между валом и колесным диском

для передачи крутящего момента. С одной стороны, ступица авто насаживается

на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси приводного вала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

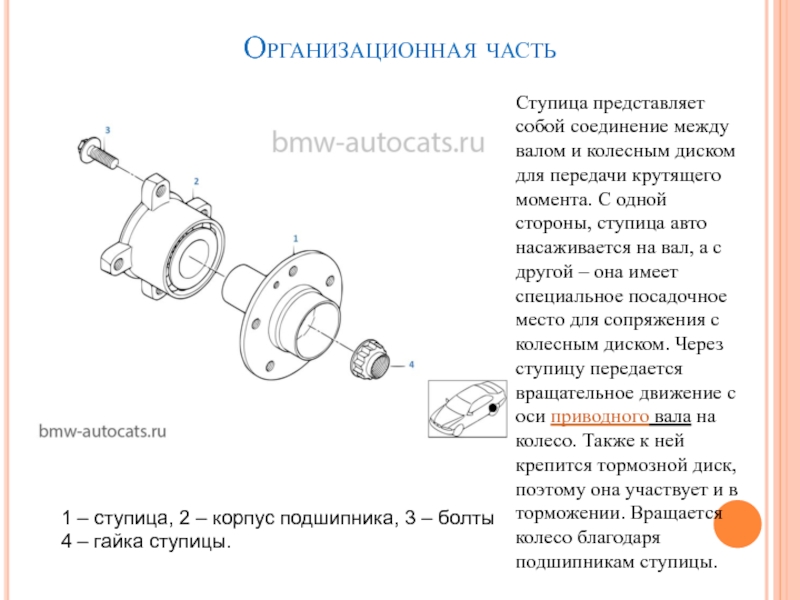

1 – ступица, 2 – корпус подшипника, 3 – болты
4 – гайка ступицы.

Организационная частьСтупица представляет собой соединение между валом и колесным диском для передачи крутящего момента. С одной стороны,

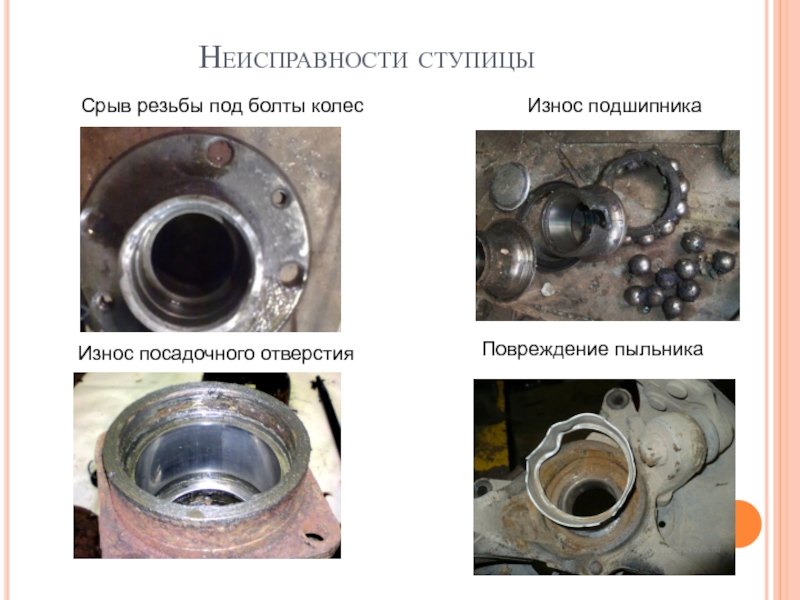

Слайд 9Неисправности ступицы
Срыв резьбы под болты колес
Износ подшипника
Износ посадочного отверстия
Повреждение пыльника

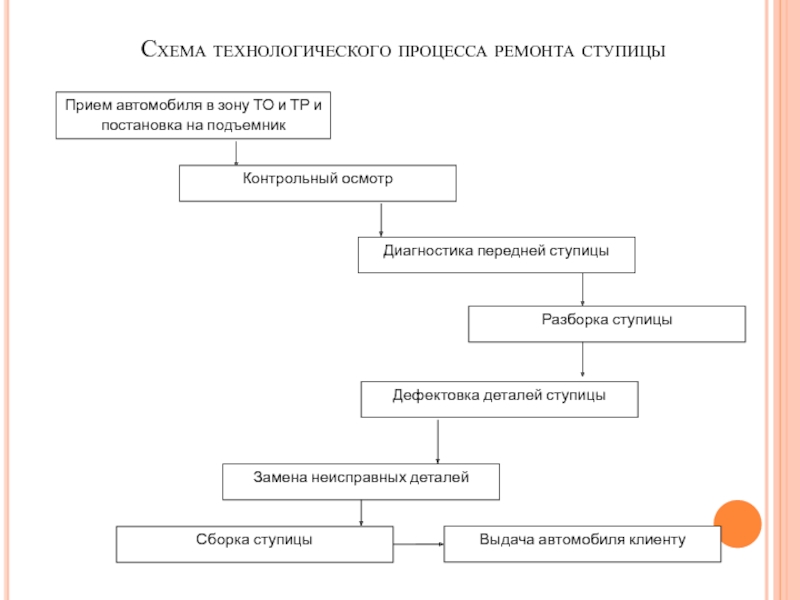

Слайд 10Схема технологического процесса ремонта ступицы
Прием автомобиля в зону ТО и

ТР и постановка на подъемник
Контрольный осмотр
Диагностика передней ступицы

Разборка ступицы

Дефектовка деталей ступицы

Замена неисправных деталей

Сборка ступицы

Выдача автомобиля клиенту

Схема технологического процесса ремонта ступицыПрием автомобиля в зону ТО и ТР и постановка на подъемникКонтрольный осмотрДиагностика передней

Слайд 11Технологический процесс ремонта ступицы
Отворачиваем ступичную гайку, снимаем колеса и отворачиваем

суппорт
Снимаем суппорт

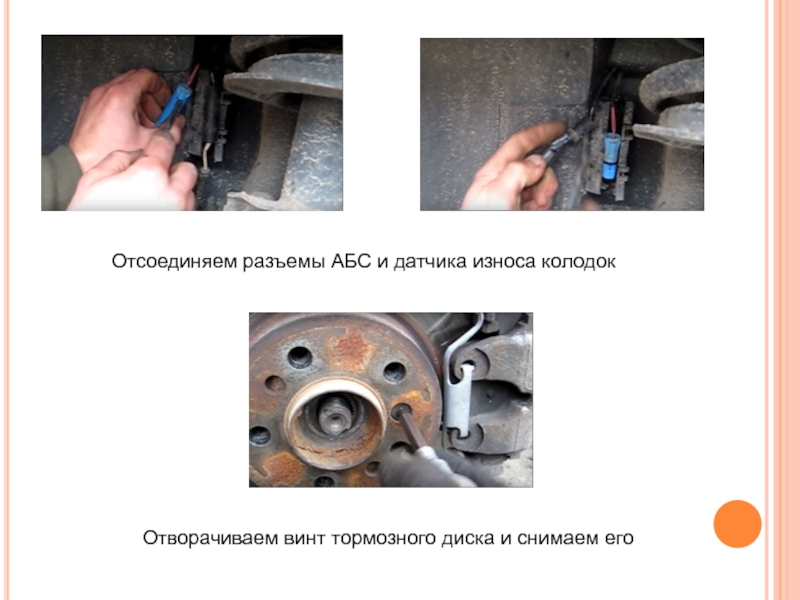

Слайд 12Отсоединяем разъемы АБС и датчика износа колодок
Отворачиваем винт тормозного диска

и снимаем его

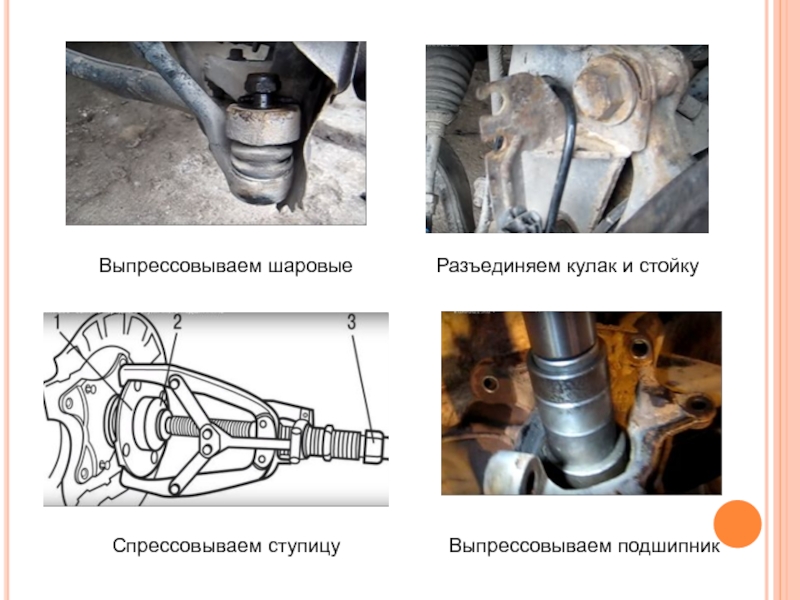

Слайд 13Выпрессовываем шаровые
Разъединяем кулак и стойку
Спрессовываем ступицу
Выпрессовываем подшипник

Слайд 14Внедряемое технологическое оборудование

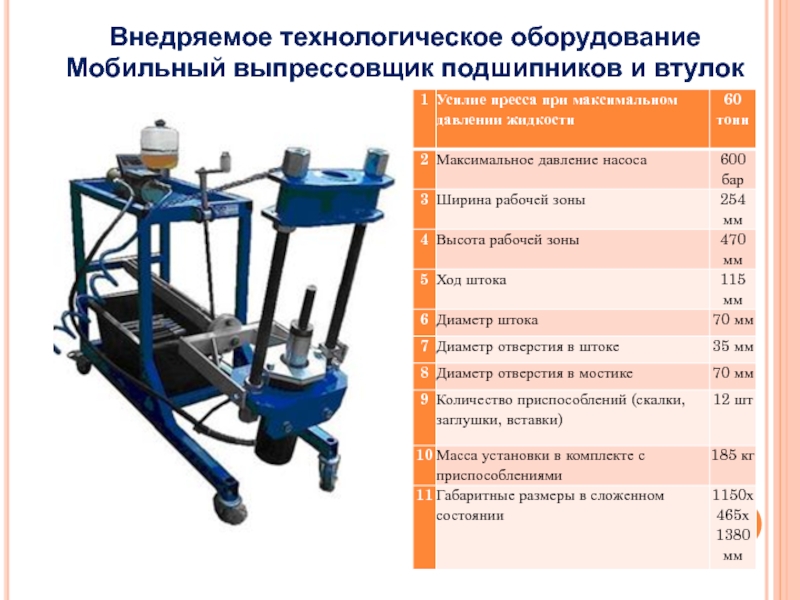

Мобильный выпрессовщик подшипников и втулок

Слайд 15Экономическое заключение
Организация зоны ТО и ТР экономически целесообразна, так как

выполнены основные условия эффективности освоения капитальных вложений :
- прибыль чистая

составила – 28533517 руб.
- расчетный срок окупаемости – 1,7 года, т.е. меньше нормативного - 6,67 года;
- рентабельность услуг – 39 % , т.е. с 1 рубля общих затрат получено - 39 коп. прибыли.

Экономическое заключениеОрганизация зоны ТО и ТР экономически целесообразна, так как выполнены основные условия эффективности освоения капитальных вложений
