Размер, проставляемый на чертеже, называется номинальным размером. При изготовлении детали точно получить номинальный размер невозможно. Размеры детали, установленные в результате измерения, называются действительными размерами. Конструктор задает на чертеже не только номинальный
Слайды и текст этой презентации
Слайд 1Государственное автономное профессиональное образовательное учреждение «Бугурусланский нефтяной колледж» города Бугуруслана Оренбургской
области ДОПУСКИ И ПОСАДКИ
Козловская
Слайд 2Размер, проставляемый на чертеже, называется номинальным размером. При изготовлении детали
точно получить номинальный размер невозможно. Размеры детали, установленные в результате
измерения, называются действительными размерами. Конструктор задает на чертеже не только номинальный размер, но и ограничивает допустимые предельные отклонения от этого размера.
Слайд 8Особой точности требует выполнение размеров сопрягаемых поверхностей, т. е. таких,
которыми две разные детали соприкасаются. Охватываемую поверхность условно называют валом,
а охватывающую-отверстием.

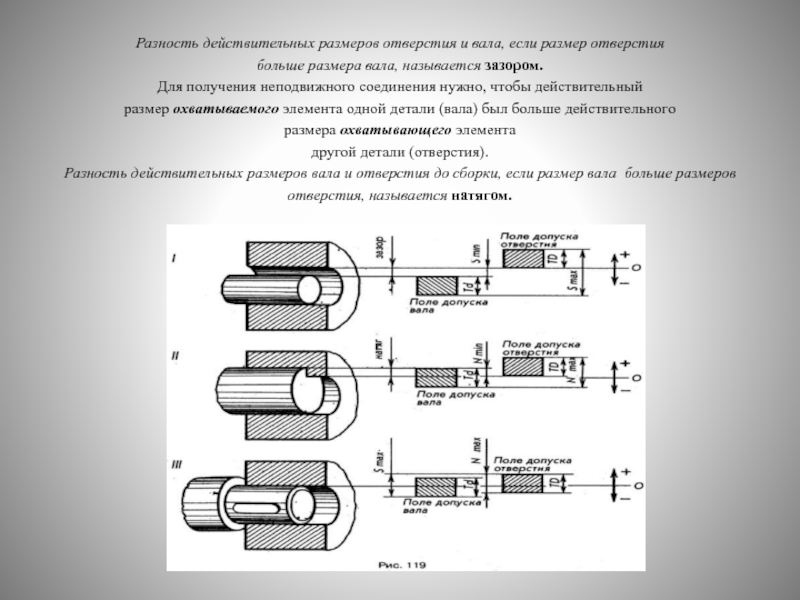

Слайд 10Разность действительных размеров отверстия и вала, если размер отверстия больше
размера вала, называется зазором. Для получения неподвижного соединения нужно, чтобы действительный размер охватываемого элемента
одной детали (вала) был больше действительного размера охватывающего элемента другой детали (отверстия). Разность действительных размеров вала и отверстия до сборки, если размер вала больше размеров отверстия, называется натягом.

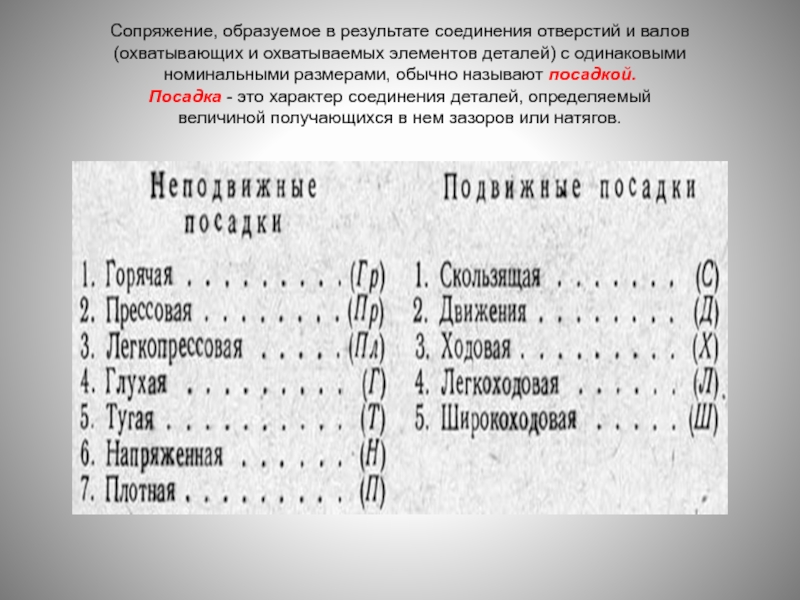

Слайд 11Сопряжение, образуемое в результате соединения отверстий и валов (охватывающих и
охватываемых элементов деталей) с одинаковыми номинальными размерами, обычно называют посадкой. Посадка - это характер соединения
деталей, определяемый величиной получающихся в нем зазоров или натягов.
Слайд 15ГОСТы устанавливают Единую систему допусков и посадок. Ряды допусков разделены
в этой системе на 19 квалитетов (степеней точности): 01, 0,
1, 2, 3, 4, 5, и т. д.

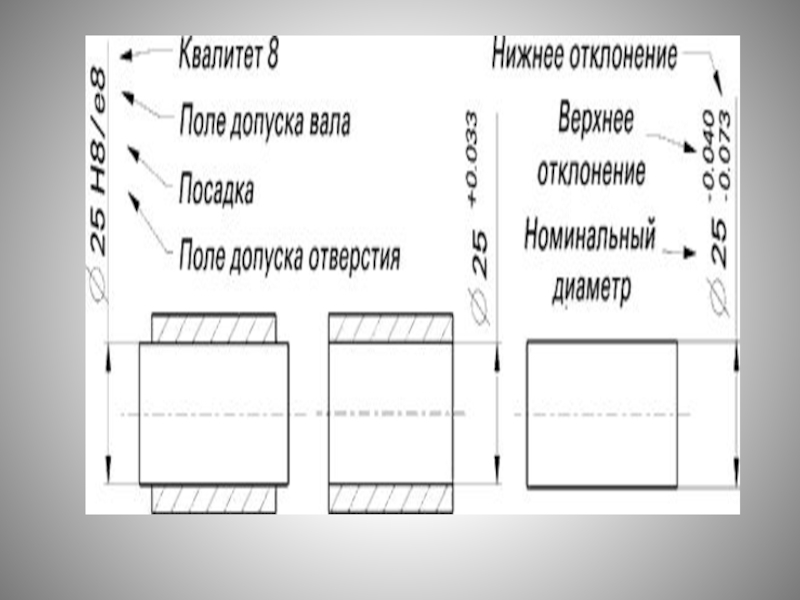

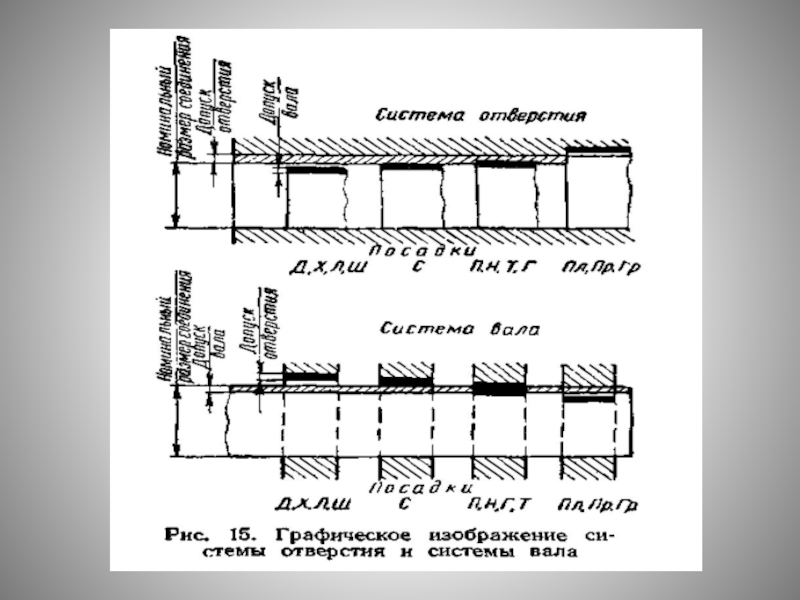

Слайд 17Основные отклонения обозначают буквами латинского алфавита: для отверстия -прописными, для
валов – строчными. В системе отверстия нижнее предельное отклонение размера
основного отверстия равно нулю и обозначается буквой Н.
