Слайд 1ЭЛЕКТРОБЕЗОПАСНОСТЬ

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Слайд 2_ в среднем из 1000 производственных несчастных случаев смертью пострадавшего

заканчиваются 1.5;

_ на 1000 несчастных случаев, произошедших на дороге,

приходится 9 погибших;

_ из 1000 пострадавших от электрического тока погибли 29.
_ в среднем из 1000 производственных несчастных случаев смертью пострадавшего заканчиваются 1.5;_ на 1000 несчастных случаев, произошедших

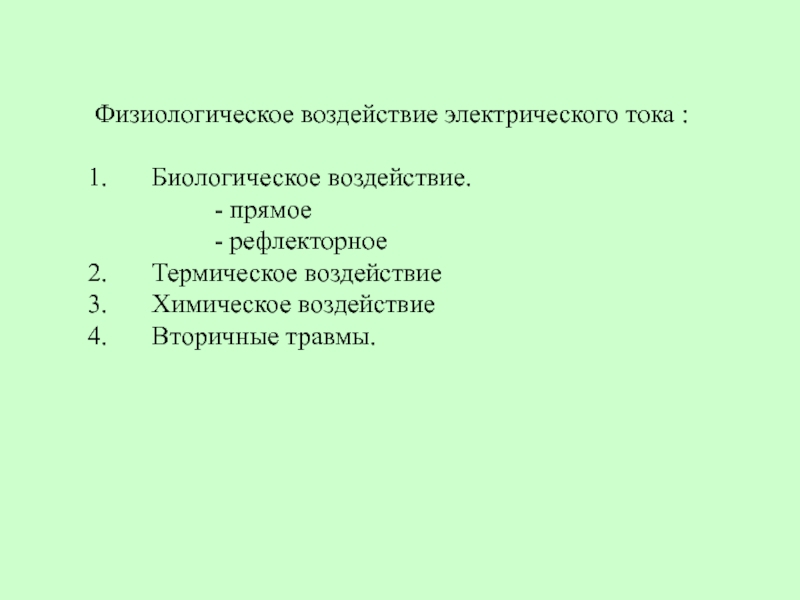

Слайд 3Физиологическое воздействие электрического тока :

Биологическое воздействие.
- прямое
-

рефлекторное
Термическое воздействие
Химическое воздействие

Вторичные травмы.

Физиологическое воздействие электрического тока : Биологическое воздействие.- прямое- рефлекторное Термическое воздействие

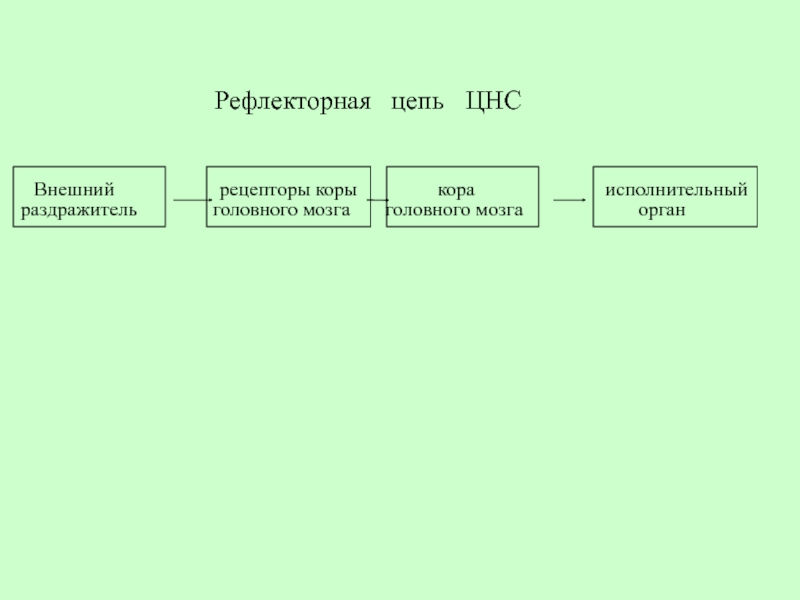

Слайд 5






Внешний

рецепторы коры

кора исполнительный

раздражитель головного мозга головного мозга орган

Рефлекторная цепь ЦНС

   Внешний рецепторы коры

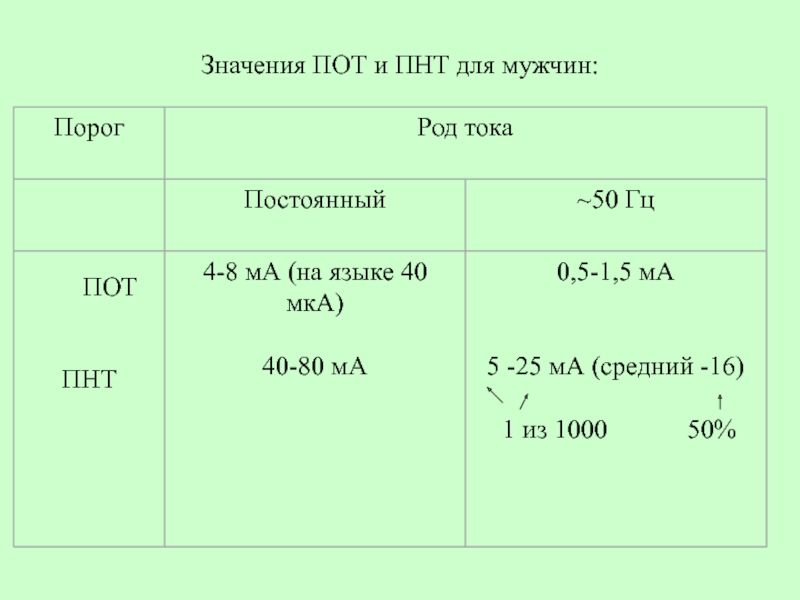

Слайд 8Значения ПОТ и ПНТ для мужчин:

ПОТ

Значения ПОТ и ПНТ для мужчин:ПОТ

Слайд 9ТЕРМИЧЕСКОЕ ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА


нервы

кровеносные сосуды
мышцы
ρ кожа

сухожилия
жировая ткань
кости.

Источники термического действия:
∙  - оголенные токоведущие части
∙      - электрическая дуга.



ТЕРМИЧЕСКОЕ ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА  нервы кровеносные сосуды мышцы ρ

Слайд 10ФАКТОРЫ, ВЛИЯЮЩИЕ НА ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Исход поражения зависит от

следующих основных факторов:
∙      параметры тока, протекающего по телу человека,

- величина тока
      - род тока
- частота тока
∙      - длительность протекания тока по телу человека,

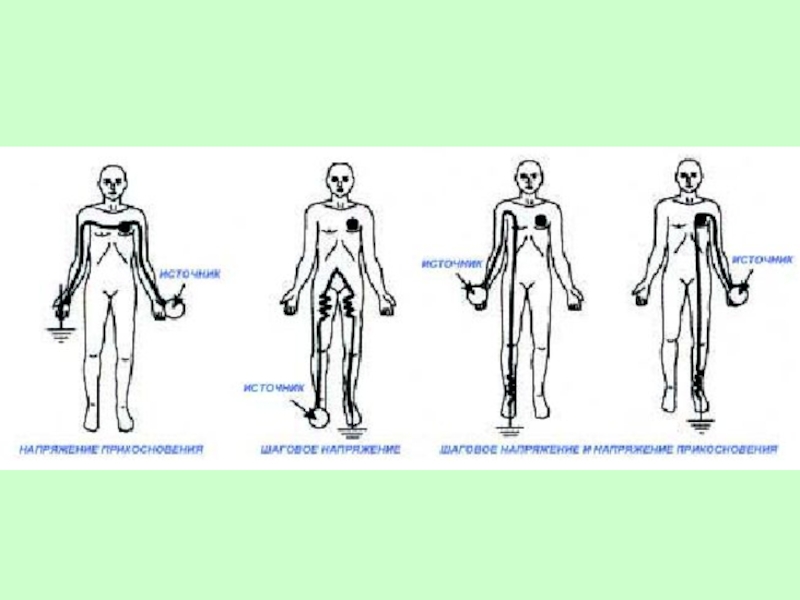

∙      - путь тока в теле человека,
∙      - индивидуальные свойства человека.


ФАКТОРЫ, ВЛИЯЮЩИЕ НА ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Исход поражения зависит от следующих основных факторов:∙      параметры тока, протекающего по

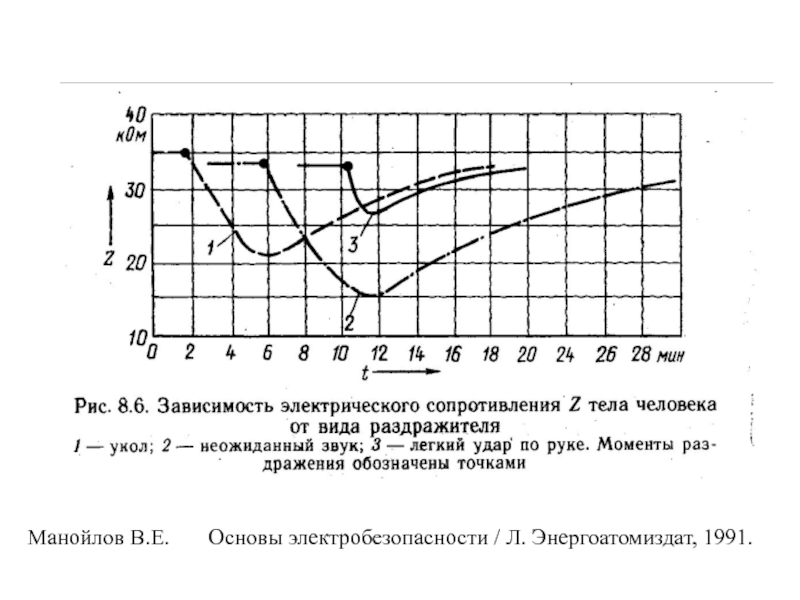

Слайд 11
Манойлов В.Е. Основы электробезопасности / Л. Энергоатомиздат,

1991.

Манойлов В.Е. Основы электробезопасности / Л. Энергоатомиздат, 1991.

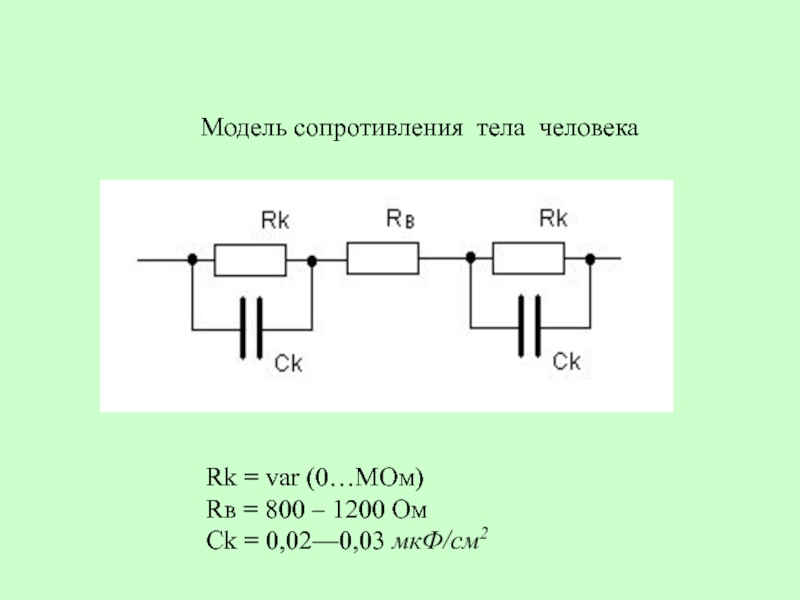

Слайд 12Модель сопротивления тела человека
Rk = var (0…MОм)
Rв = 800

– 1200 Ом
Ck = 0,02—0,03 мкФ/см2

Модель сопротивления тела человекаRk = var (0…MОм) Rв = 800 – 1200 ОмCk = 0,02—0,03 мкФ/см2

Слайд 13
График ориентировочной зависимости
сопротивления Rh от приложенного

к человеку напряжения Uпр

  График ориентировочной зависимости сопротивления Rh от приложенного к человеку напряжения Uпр

Слайд 14Диапазоны воздействия переменного тока 50 Гц на взрослого человека:
Зона 1

- без реакции
зона 2 - без опасного физиопатологического эффекта;
зона 3

- без риска фибрилляции;
зона 4 - возможность фибрилляции с вероятностью <50%;
зона 5 - возможность фибрилляции с вероятностью >50%
Диапазоны воздействия переменного тока 50 Гц на взрослого человека:Зона 1 - без реакциизона 2 - без опасного

Слайд 17 ГОСТ 12.1.038-89

ГОСТ 12.1.038-89

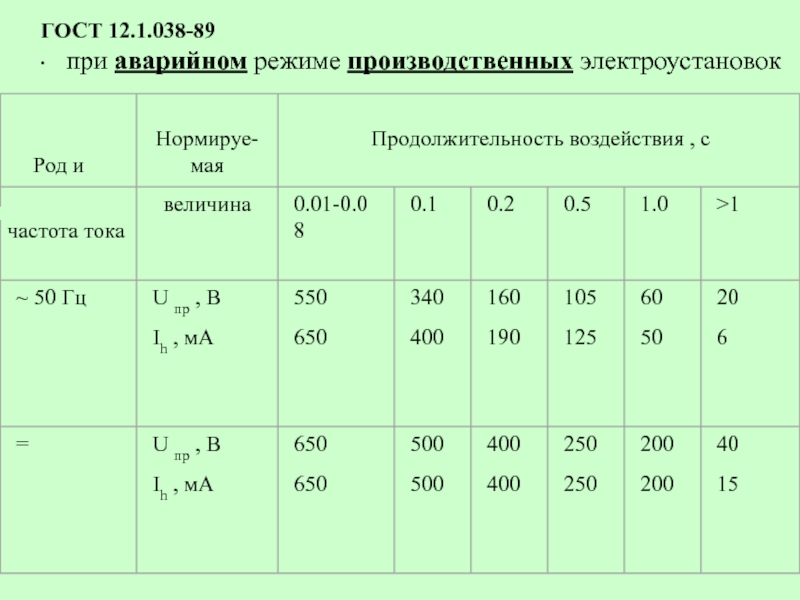

Слайд 18ГОСТ 12.1.038-89
∙    при аварийном режиме производственных

электроустановок
частота тока


ГОСТ 12.1.038-89 ∙    при аварийном режиме производственных электроустановок частота тока

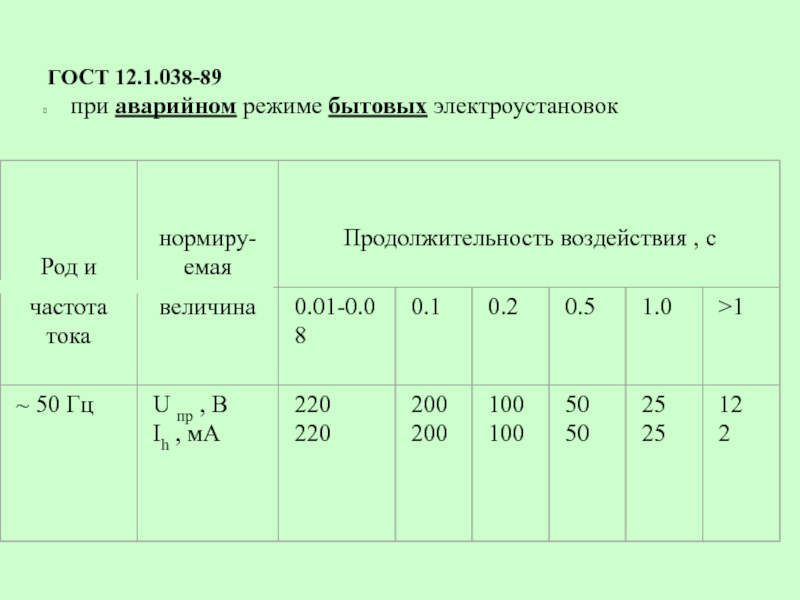

Слайд 19
ГОСТ 12.1.038-89

при аварийном режиме бытовых электроустановок

ГОСТ 12.1.038-89 при аварийном режиме бытовых электроустановок
