Электромагнитные поля и волны
Содержание
- 1. Электромагнитные поля и волны
- 2. Электромагнитные поля и волныПринципы технической электродинамики(9)Пограничные соотношения:Для нормальных компонент:Для поверхностных компонент:

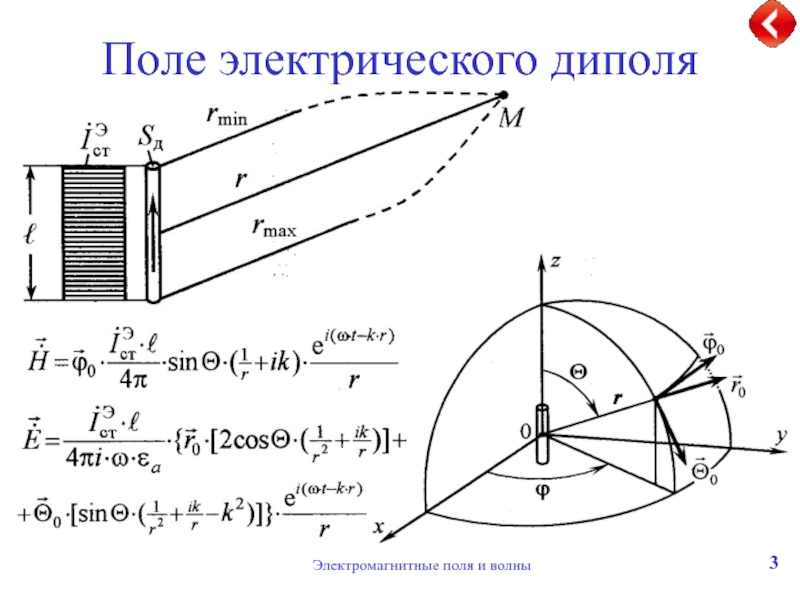

- 3. Электромагнитные поля и волныПоле электрического диполя
- 4. Электромагнитные поля и волныПоле электрического диполя в ближней зонеБлижняя зона: r
- 5. Электромагнитные поля и волныПоле электрического диполя в дальней зонеВ дальней зоне – сферическая волна!
- 6. Электромагнитные поля и волныНаправленные свойства диполяВ плоскости – «восьмёрка», в пространстве - тор
- 7. Электромагнитные поля и волныМощность излучения электрического диполяМощность
- 8. Электромагнитные поля и волныСопротивление излучения диполя и
- 9. Электромагнитные поля и волныДиаграммы направленности вибраторов(1)
- 10. Электромагнитные поля и волныДиаграммы направленности вибраторов(2)
- 11. Электромагнитные поля и волныИзменение поля электрического диполя во времени
- 12. Электромагнитные поля и волныПоле магнитного диполя в дальней зонеИспользуем принцип перестановочной двойственности:
- 13. Электромагнитные поля и волныЭлемент Гюйгенса Предельно малая прямоугольная
- 14. Электромагнитные поля и волныНаправленность элемента Гюйгенса
- 15. Электромагнитные поля и волныВолны в среде без потерь
- 16. Электромагнитные поля и волныВлияние потерь на распространение
- 17. Электромагнитные поля и волныСреды с большими потерями.
- 18. Электромагнитные поля и волныВолны в феррите(1)Феррит –
- 19. Электромагнитные поля и волныВолны в феррите(2)Вращение поляризации вдоль намагничивания:Волна поперёк намагничивания распадается на 2 волныобыкновеннаянеобыкновенная
- 20. Электромагнитные поля и волныВолны в плазмеПод воздействием
- 21. Электромагнитные поля и волныВолны в ионосферной плазме
- 22. Электромагнитные поля и волныЭффект кросс-модуляцииЛюксембург-горьковский эффект:
- 23. Электромагнитные поля и волныВолны на границе сред. Законы Снелляпад+ отр = n1 sinпад = n2 sinпр
- 24. Электромагнитные поля и волныПолное отражение от границы раздела сред
- 25. Электромагнитные поля и волныПолное преломлениеДля вертикально поляризованной волныДля горизонтально поляризованной волныУгол Брюстера (1=2)
- 26. Электромагнитные поля и волныВзаимодействие волны с поверхностью проводящей средыЯвление «наклона» фронта волныЯвление «завала» диаграммы направленности
- 27. Электромагнитные поля и волныПадение на движущуюся границу раздела. Эффект Доплера.Смещение спектра при взаимодействии с подвижной поверхностью:
- 28. Ваши вопросы?
- 29. Скачать презентанцию
Электромагнитные поля и волныПринципы технической электродинамики(9)Пограничные соотношения:Для нормальных компонент:Для поверхностных компонент:
Слайды и текст этой презентации

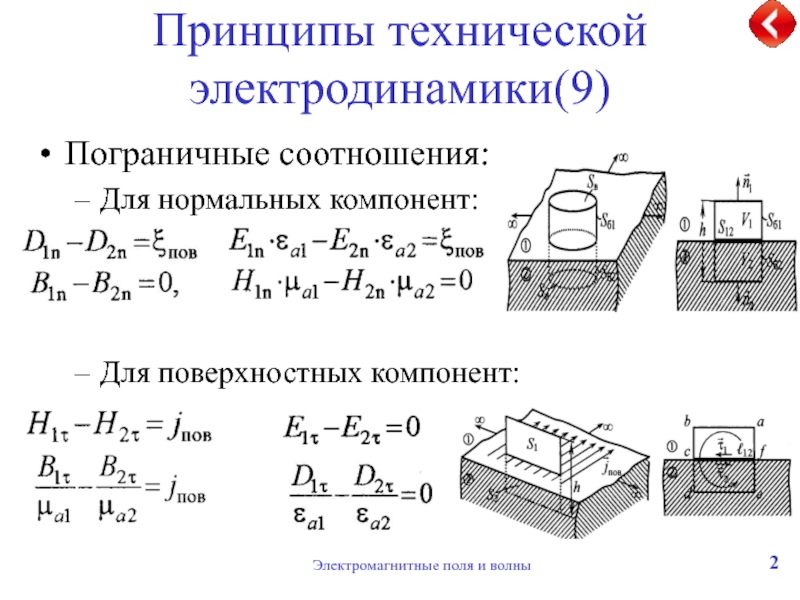

Слайд 2Электромагнитные поля и волны
Принципы технической электродинамики(9)
Пограничные соотношения:
Для нормальных компонент:
Для поверхностных
компонент:

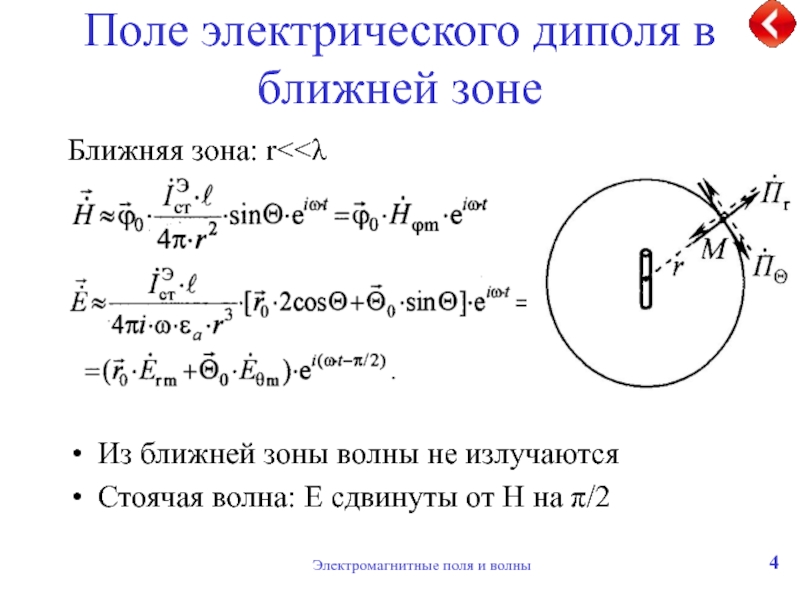

Слайд 4Электромагнитные поля и волны
Поле электрического диполя в ближней зоне
Ближняя зона:
r
H на /2
Слайд 5Электромагнитные поля и волны
Поле электрического диполя в дальней зоне
В дальней
зоне – сферическая волна!
Слайд 6Электромагнитные поля и волны
Направленные свойства диполя
В плоскости – «восьмёрка», в
пространстве - тор
Слайд 7Электромагнитные поля и волны
Мощность излучения электрического диполя
Мощность излучения
, где
- волновое сопротивление
средыДля воздуха W=120 Ом:
При коэффициенте преломления среды = n,
Слайд 8Электромагнитные поля и волны
Сопротивление излучения диполя и направленные свойства вибратора
Rизл
– характеристика излучения, определяющаяся только параметрами среды и размером излучателя
Слайд 12Электромагнитные поля и волны
Поле магнитного диполя в дальней зоне
Используем принцип
перестановочной двойственности:
Слайд 13Электромагнитные поля и волны
Элемент Гюйгенса
Предельно малая прямоугольная излучающая поверхность –
основа всех СВЧ-антенн
при
эквивалент – перекрещенные диполи («крест»)
Слайд 16Электромагнитные поля и волны
Влияние потерь на распространение э/м волн
Постоянная распространения
k = - i, где (1/м) – фазовая
постоянная, (1/м) – постоянная затуханияФазовый сдвиг между E и H!
Слайд 17Электромагнитные поля и волны
Среды с большими потерями. Скин-эффект.
При больших потерях
электрической составляющей,
Толщина слоя проникновения (скин-слоя)
Для меди:
при f=50Гц ск=1 см;
при f=50МГц
ск=1 мкм;
Слайд 18Электромагнитные поля и волны
Волны в феррите(1)
Феррит – ферросплавный полупроводник
Под воздействием
магнитного поля, возникает эффект прецессии вокруг H, среда становится анизотропной
Волна
вдоль намагничивания распадается на 2 волны

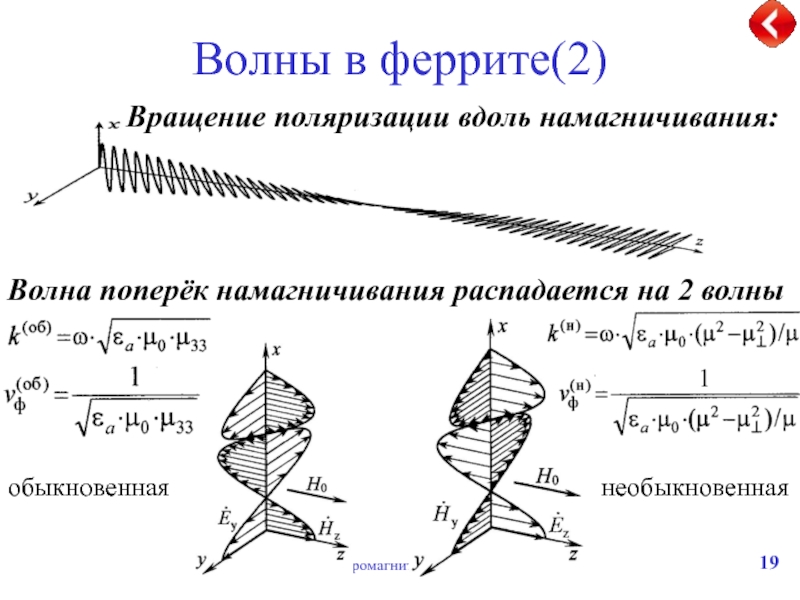

Слайд 19Электромагнитные поля и волны
Волны в феррите(2)
Вращение поляризации вдоль намагничивания:
Волна поперёк
намагничивания распадается на 2 волны
обыкновенная
необыкновенная
Слайд 20Электромагнитные поля и волны
Волны в плазме
Под воздействием магнитного поля заряженные
частицы движутся по спирали,
В плазме могут происходить резонансные явления, частота
резонанса = «циклотронная частота»Коэффициент преломления плазмы зависит от частоты
> ц
< ц
Слайд 23Электромагнитные поля и волны
Волны на границе сред.
Законы Снелля
пад+ отр =
n1 sinпад = n2 sinпр
Слайд 25Электромагнитные поля и волны
Полное преломление
Для вертикально поляризованной волны
Для горизонтально поляризованной
волны
Угол Брюстера (1=2)

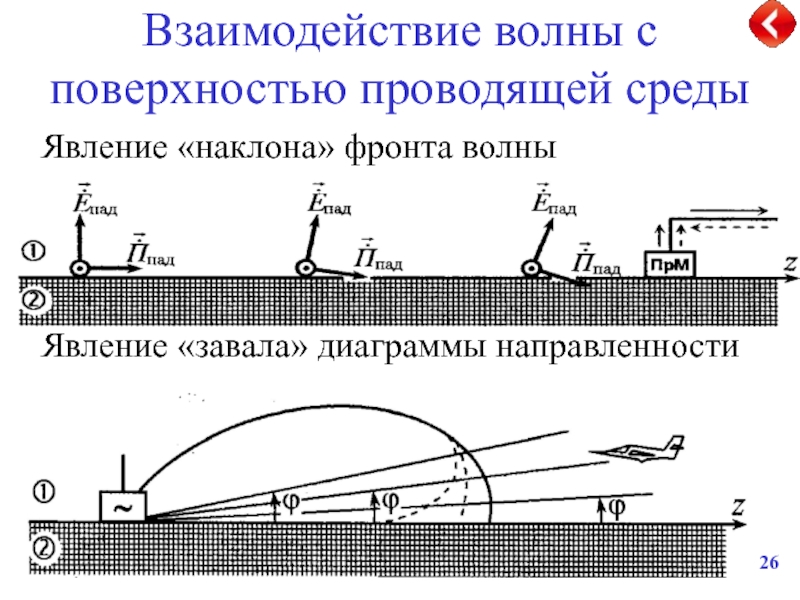

Слайд 26Электромагнитные поля и волны
Взаимодействие волны с поверхностью проводящей среды
Явление «наклона»
фронта волны
Явление «завала» диаграммы направленности
Слайд 27Электромагнитные поля и волны
Падение на движущуюся границу раздела. Эффект Доплера.
Смещение
спектра при взаимодействии с подвижной поверхностью:
