Пользовательский интерфейс и визуализация
Новые инструменты создания геометрии
Препроцессор
Постпроцессор
Поддержка новых решателей

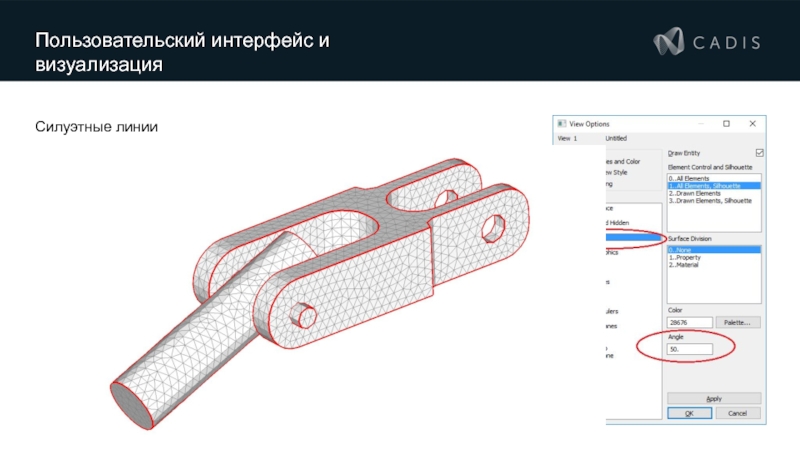

Силуэтные линии
Отображение кромок на основе сетки
Контролируется углом преломления

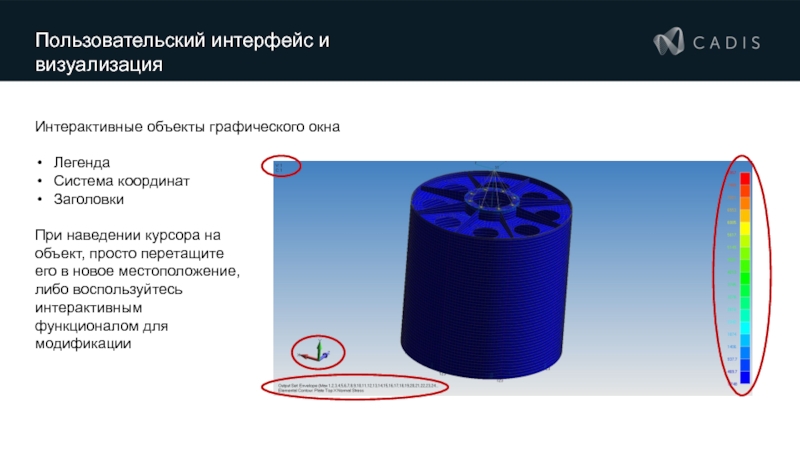

Интерактивные объекты графического окна
Легенда
Система координат
Заголовки
При наведении курсора на объект, просто перетащите его в новое местоположение, либо воспользуйтесь интерактивным функционалом для модификации
Видовой куб
Видовой куб создан для быстрого ориентирования модели в графическом окне FEMAP
Чтобы воспользоваться стандартной ориентацией модели, нажмите на грань куба Top, Back, Left и т.д
При нажатии на ребро куба, модель будет ориентирована под 45 градусов между соответствующими плоскостями, например Top и Left или Top и Back
Углы куба используются для изометрического вида модели
Стрелки позволяют вращать модель вокруг нормали к экрану
Кнопка домой выполняет функции автоматического масштабирования модели в графическом окне FEMAP
Интерактивная легенда
Наведите курсор на легенду для активации дополнительных возможностей
Меняйте местоположение легенды, просто перетаскивая ее по графическому окну
Нажмите на стрелку, чтобы вызвать диалоговое окно View Options
Выставляйте максимальное и минимальное значение непосредственно на самой легенде и меняйте количество уровней
Дискретизация легенды
Новая команда построения поверхностей Ruled/Between Curves

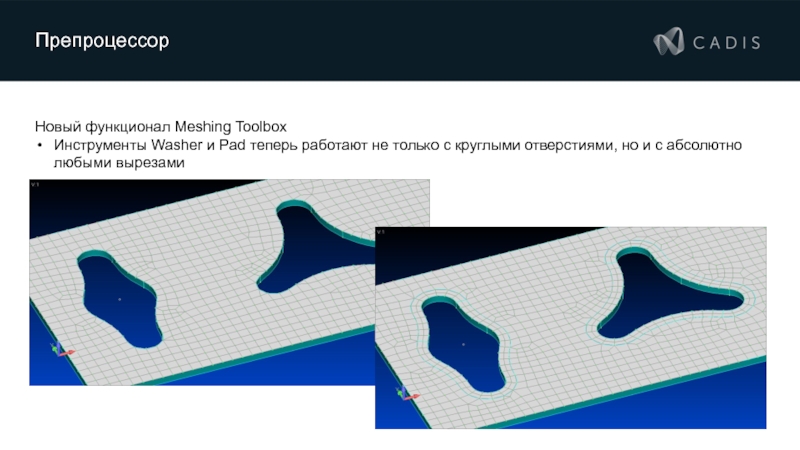

Новый функционал Meshing Toolbox
Инструменты Washer и Pad теперь работают не только с круглыми отверстиями, но и с абсолютно любыми вырезами

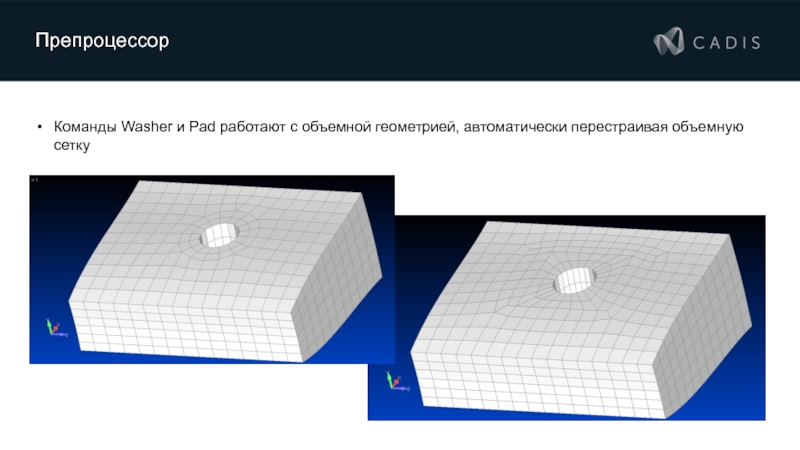

Команды Washer и Pad работают с объемной геометрией, автоматически перестраивая объемную сетку

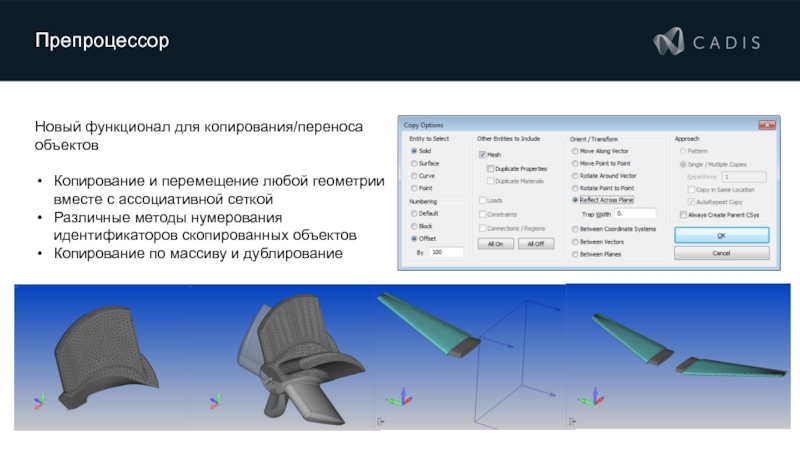

Новый функционал для копирования/переноса объектов
Копирование и перемещение любой геометрии вместе с ассоциативной сеткой
Различные методы нумерования идентификаторов скопированных объектов
Копирование по массиву и дублирование
Автоматический повтор команды для пользовательского выбора нового местоположения
Копирование сетки вместе с ассоциативной геометрией , нагрузками, закреплениями и контактными регионами
Beam Centerline Finder
Новый функционал по поиску нейтральных линий и автоматической аппроксимации фермерных конструкций балочными конечными элементами

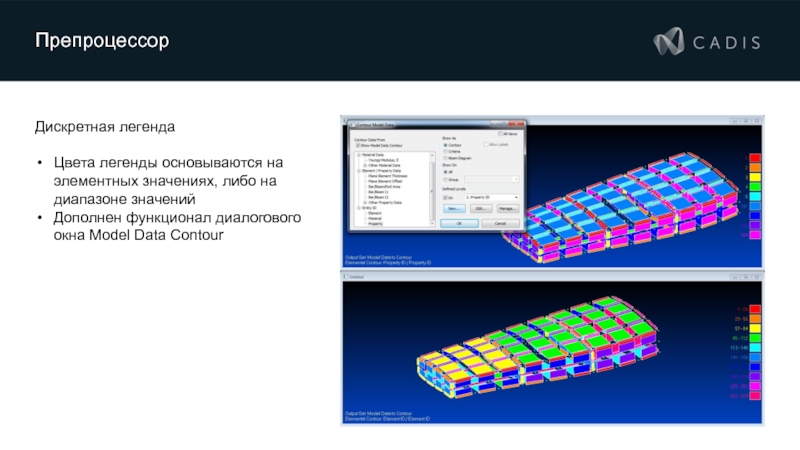

Дискретная легенда
Цвета легенды основываются на элементных значениях, либо на диапазоне значений
Дополнен функционал диалогового окна Model Data Contour
Генератор отчетов
Диалоговое окно создания отчетов позволяет пользователю управлять настройками
Чтение и запись из Femap в Microsoft Word
Использует специальные функции для создания отчетов
Организовано для технического аналитика
Поддержка решателей
NX Nastran
Поддержка нелинейного мультишагового решателя SOL401/402
Топологическая оптимизация
Улучшена поддержка модуля оптимизации дизайна
ANSYS
Полностью новый транслятор
Модернизированы конечные элементы ANSYS
Abaqus
Элементы CBUSH экспортируются как CONN3D2
