Фотонаборные автоматы.

СПОРТА УКРАИНЫ
КАФЕДРА МЕДИАСИСТЕМ И ТЕХНОЛОГИЙ
ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ РАДИОЭЛЕКТРОНИКИ
2012

г.

доц. Чеботарева И.Б.

Лекция № 7

ФОТОРЕГИСТРАЦИОННЫЕ ПРОЦЕССЫ И ОБОРУДОВАНИЕ

автомата.
Схемы построения ФНА.
Принцип действия капстанового ФНА.
Принцип действия ФНА с внутренним

барабаном.
Принцип действия ФНА с внешним барабаном.
Принцип действия фотонаборных автоматов для записи на сухих пленках.
Основные технические характеристики ФНА.
Особенности выбора фотонаборных автоматов.

Лекция № 7 Фотонаборные автоматы

Литература:
1.Технологія формних процесів : Навчальний посібник / За заг. ред. проф. П. Л. Пашулі.– Львів : Афіша, 2002. – 176 с.
2. Полянский Н. Н., Карташева О. А., Надирова Е. Б. Технология формных процессов: Учебник / Н. Н. Полянский, О. А. Карташева, Е. Б. Надирова : Моск. гос. ун-т печати. – М. : МГУП, 2007. – 366 с.
3. Ярема С. М., Грибков А. В. Електронне устаткування для виготовлення фотоформ і друкарських форм. – К. : НМК ВО, 1992. – 150 с.

разделить на управляющие и лазерные сканирующие устройства















Управляющее устройство: Лазерное сканирующее устройство:
И

- интерфейс; Л - лазер с блоком питания;
К - основной контроллер; М - модулятор лазерного излучения;
БП - блок памяти; Т – телескопа;
БУ - блок управления. Д – дефлектор;
ФО - фокусирующий объектив;
МТМ - механизм транспортирования материала;
СС - система синхронизации сканирования;
СК - система коррекции пространственного
положения лазерного луча;
С - светофильтры;
ПД - полевые диафрагмы.

Лекция № 7 Фотонаборные автоматы

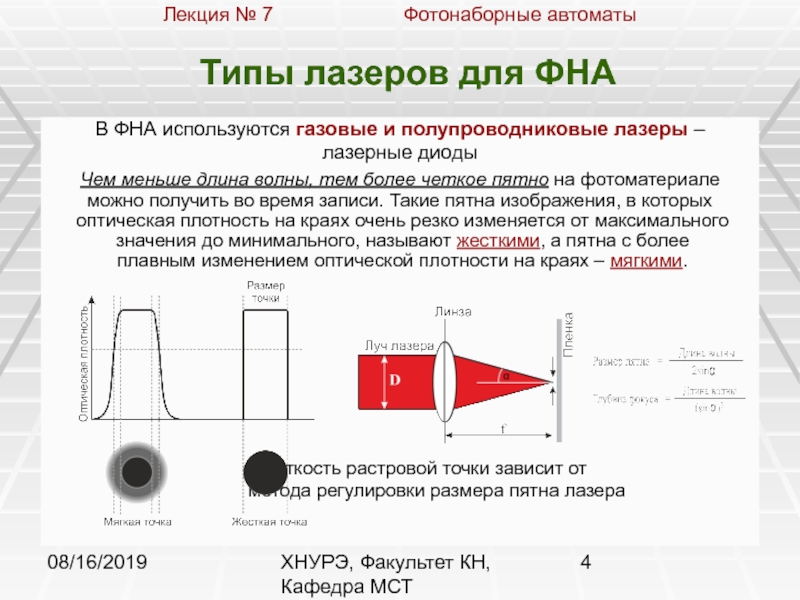

используются газовые и полупроводниковые лазеры –
лазерные диоды
Чем меньше длина

волны, тем более четкое пятно на фотоматериале
можно получить во время записи. Такие пятна изображения, в которых
оптическая плотность на краях очень резко изменяется от максимального
значения до минимального, называют жесткими, а пятна с более
плавным изменением оптической плотности на краях – мягкими.








Жесткость растровой точки зависит от
метода регулировки размера пятна лазера

Лекция № 7 Фотонаборные автоматы

пространственным положением лазерного луча при развёртке изображения в виде точечно-растровых

строк, т.е. преобразуют модулированный световой пучок в одномерный растр.
Используются акустооптические дефлекторы и оптико-механические дефлекторы.
Для отклонения луча на разные углы в акустооптическом дефлекторе на кристалл пьезопреобразователем подают акустические волны разной частоты.
Оптико-механические зеркальные дефлекторы бывают с колеблющимися или вращающимися зеркалами.







Оптико-механические зеркальные дефлекторы

Лекция № 7 Фотонаборные автоматы

отражающей поверхностью обеспечивают наивысшее качество воспроизведения. Одногранные вращающиеся дефлекторы называют

спинерами.
Одной из разновидностей многогранных зеркальных дефлекторов является голографический дефлектор.

Лекция № 7 Фотонаборные автоматы

На стеклянную основу 1 нанесена голограмма 2 . Лазерный луч 5 , падающий на голограмму отклоняется от своего исходного положения 3 в положение 4

Из таких голографических дефлекторов образуют гологонное зеркало 4 , которое устанавливается на ось электродвигателя 2 . При вращении двигателя лазерный луч 1 попадает на разные элементы рисунка голограммы и последовательно отклоняется, постепенно увеличивая угол отклонения. Сфокусированный объективом 5 лазерный луч 6 осуществляет развертку изображения на экспонируемом материале 7

капстанового типа

Фотоматериал располагается в плоскости и перемещается
(непрерывно или дискретно),

создавая развертывание изображения
по вертикали. Горизонтальная развертка осуществляется непрерывно
зеркальным дефлектором, который вращается

Лекция № 7 Фотонаборные автоматы

барабаном

Формный материал располагается на внутренней поверхности
неподвижного барабана (цилиндра). Развертывание изображения
осуществляется

по вертикали за счет непрерывного вращения
дефлектора, а по горизонтали за счет перемещения дефлектора и
оптической системы вдоль оси барабана. После окончания записи
фотоматериал перематывается из подающей кассеты в приёмную.

Лекция № 7 Фотонаборные автоматы

барабаном

Фотоматериал располагается на внешней поверхности барабана
(цилиндра), который непрерывно вращается, а

развертывание
изображения осуществляется по вертикали благодаря вращению
барабана и по горизонтали – благодаря перемещению оптической
системы вдоль образующей барабана.

Лекция № 7 Фотонаборные автоматы

фотоматериала

Лекция № 7 Фотонаборные автоматы

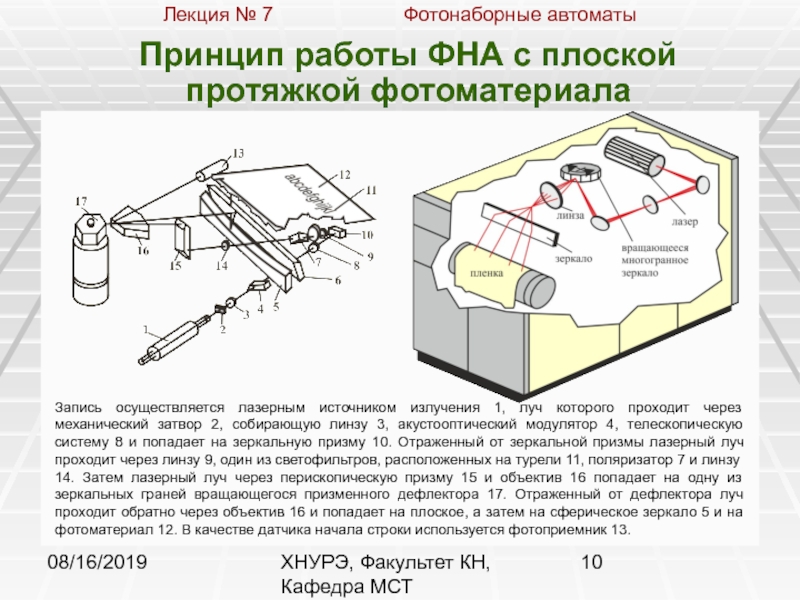

Запись

осуществляется лазерным источником излучения 1, луч которого проходит через механический затвор 2, собирающую линзу 3, акустооптический модулятор 4, телескопическую систему 8 и попадает на зеркальную призму 10. Отраженный от зеркальной призмы лазерный луч проходит через линзу 9, один из светофильтров, расположенных на турели 11, поляризатор 7 и линзу 14. Затем лазерный луч через перископическую призму 15 и объектив 16 попадает на одну из зеркальных граней вращающегося призменного дефлектора 17. Отраженный от дефлектора луч проходит обратно через объектив 16 и попадает на плоское, а затем на сферическое зеркало 5 и на фотоматериал 12. В качестве датчика начала строки используется фотоприемник 13.

Лекция № 7 Фотонаборные автоматы

Лазерный источник излучения, который вместе с оптической системой расположен на оптической головке 8. Она транспортируется кареткой 9 по направляющей вдоль оси цилиндра 3, установленного на основании 4. При этом лазерный луч 12 за счет вращения зеркальной призмы оптической головки 8 экспонирует фотоматериал 11. Фотоматериал подается на внутреннюю поверхность цилиндра (полубарабана) из подающей кассеты 1, где фиксируется с помощью вакуумной системы или системы механических прижимных валиков. Перемотку фотоматериала из кассеты 1 в приемную кассету 7 осуществляют пары транспортирующих валиков 2. Для отрезания фотоматериала служит гильотинный нож 6. С помощью пробойника 5 осуществляется пробивка штифтовых отверстий. Для уменьшения вибраций используются амортизаторы 10.

Лекция № 7 Фотонаборные автоматы
Фотоматериал

поступает из подающих кассет 2 и 3, благодаря проводящей системе 4, и закрепляется на внешней стороне цилиндра 5 либо механически, либо при помощи вакуума. Запись производится лазерным источником излучения 1. После записи фотоматериал «снимается» с цилиндра механизмом 6 и в зависимости от используемого процесса попадает в приемную кассету 8 или, благодаря системе разделения 7, направляется в проявочную машину.

Лекция № 7 Фотонаборные автоматы
Показатели ФНА и

фотоформ:
объективные:
максимальный формат,
разрешение,
размер пятна лазера,
линиатура растра,
плотность экспонированного поля (степень почернения),
повторяемость,
субъективные:
линейность развертки,
"жесткость" растровой точки,
форма растровой точки,
вид растровой розетки,
заметность муара.

Эксплуатационные характеристики ФНА:
основные:
скорость работы системы,
скорость экспонирования,
время загрузки / выгрузки пленки,
время подготовки информации
(передачи по сети и растрирования),
надежность выводных систем,
факультативные:
возможность использования специального формного материала, который экспонируется в ФНА,
системы пробивки штифтовых приводочных отверстий,
реализация принципа on-line.

Используют «сухие» пленки, которые не требуют традиционной мокрой
химической обработки после

экспонирования.










Схемы процессов экспонирования сухих пленок

Для этих технологий используются специальные, достаточно сложные
материалы и в некоторых случаях специальные ФНА или ФНА с
повышенной мощностью лазера

Лекция № 7 Фотонаборные автоматы

«сухих» пленках
Комплекс ФНА состоит из двух устройств – экспонирующего

автомата и
отделителя/ламинатора

Лекция № 7 Фотонаборные автоматы

Рулонный материал 2, чувствительный к инфракрасному излучению, сматывается из подающей кассеты 1 и располагается по внутренней поверхности барабана 3, по оси которого по направляющим 8 движется инфракрасный лазер с отклоняющей призмой на оптической головке 5. Лазерный луч 4 ряд за рядом экспонирует материал. Для отрезания экспонированного материала служит дисковый нож 7.
После экспонирования по конвейеру материал попадает в отделитель/ламинатор, в котором он и разделяется устройством 14 на две части. Затем основа с оставшимся порошком покрывается защитной ламинирующей пленкой, которая сматывается с рулона 10, припрессовывается устройством 12 и наматывается на рулон 11. Готовая фотоформа поступает в приемный бункер 13, а отделенная часть материала остается в бункере 9. Транспортирование материала осуществляет система валиков 6.

принцип действия).
Структурная схема фотонаборного автомата.
Схемы построения ФНА.
Критерии выбора ФНА.
Фотонаборные автоматы

с внутренним барабаном. Принцип действия, основные технические характеристики.
Фотонаборные автоматы капстанового типа. Принцип действия, основные технические характеристики.
Фотонаборные автоматы с внешним барабаном. Принцип действия, основные технические характеристики.
Особенности и принцип действия фотонаборных автоматов для записи на сухих пленках.
