ГБПОУ КК ССХТ

Презентация по электротехнике

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ

Выполнил:студент группы 3мех1
Рашкевич н
Проверила:преподаватель
Попова и.и

Славянск-на-кубани
2020г

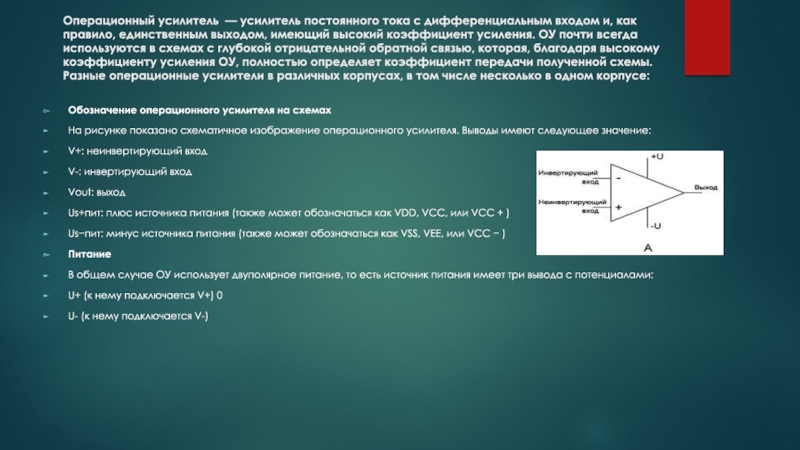

Слайд 2Операционный усилитель — усилитель постоянного тока с дифференциальным входом и,

как правило, единственным выходом, имеющий высокий коэффициент усиления. ОУ почти

всегда используются в схемах с глубокой отрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы. Разные операционные усилители в различных корпусах, в том числе несколько в одном корпусе:

Обозначение операционного усилителя на схемах
На рисунке показано схематичное изображение операционного усилителя. Выводы имеют следующее значение:
V+: неинвертирующий вход
V-: инвертирующий вход
Vout: выход
Us+пит: плюс источника питания (также может обозначаться как VDD, VCC, или VCC + )
Us−пит: минус источника питания (также может обозначаться как VSS, VEE, или VCC − )
Питание
В общем случае ОУ использует двуполярное питание, то есть источник питания имеет три вывода с потенциалами:
U+ (к нему подключается V+) 0
U- (к нему подключается V-)

Операционный усилитель — усилитель постоянного тока с дифференциальным входом и, как правило, единственным выходом, имеющий высокий коэффициент

Слайд 3Идеальный ОУ описывается формулой (1) и обладает следующими характеристиками: 1.Бесконечно большой

коэффициент усиления с разомкнутой петлей обратной связи Gopenloop. 2.Бесконечно большое входное

сопротивление входов V- и V+. Другими словами, ток, протекающий через эти входы, равен нулю. 3.Нулевое выходное сопротивление выхода ОУ. 4.Способность выставить на выходе любое значение напряжения. 5.Бесконечно большая скорость нарастания напряжения на выходе ОУ. 6.Полоса пропускания: от постоянного тока до бесконечности.

Формула 1: Vout=(V+ - V-)*Gopenloop
- Vout: напряжение на выходе
- V+: напряжение на неинвертирующем входе
- V−: напряжение на инвертирующем входе
- Gopenloop: коэффициент усиления с разомкнутой петлёй
обратной связи

Идеальный ОУ описывается формулой (1) и обладает следующими характеристиками: 1.Бесконечно большой коэффициент усиления с разомкнутой петлей обратной

Слайд 4Идеальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. словами,

при указанных условиях всегда равенство: (2) V+-V-=0 Простейший неинвертирующий Обозначение операционного усилителя

на схемах, неинвертирующая схема включения

Идеальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. словами, при указанных условиях всегда

Слайд 5

Отличие реальных ОУ от идеального Параметры ОУ, характеризующие его неидеальность, можно разбить на группы: Параметры по постоянному току -Ограниченное усиление: коэффициент Gopenloop не бесконечен (типичное значение 105 ÷ 106 на постоянном токе). -Ненулевой входной ток (или, что почти то же самое, ограниченное входное сопротивление): типичные значения входного тока составляют 10-9÷ 10-12 А. -Ненулевое выходное сопротивление. -Ненулевое напряжение смещения. Типичные значения Uсм составляют 10-3÷10-6 В. -Ненулевое усиление синфазного сигнала. Типичные значения: 104 ÷ 106 Параметры по переменному току -Ограниченная полоса пропускания. -Ненулевая входная ёмкость. -Ненулевая задержка сигнала. -Ненулевое время восстановления после насыщения.

Слайд 6Операционные усилители (ОУ)

Слайд 7Как выглядят операционные усилители
