Характеристики электрических проводов

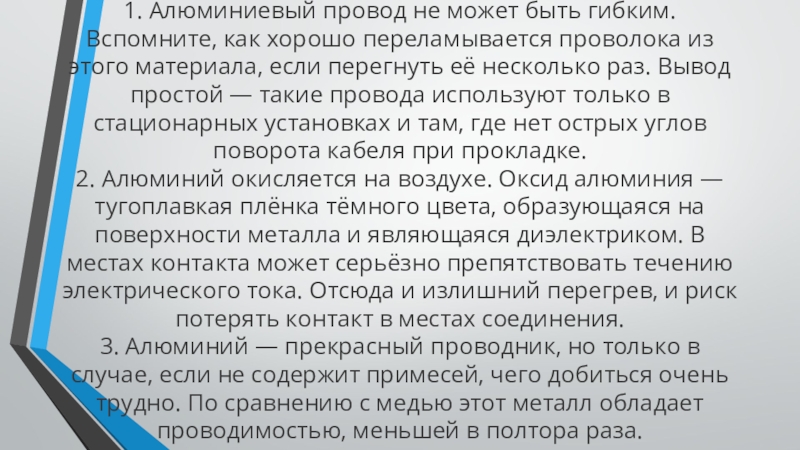

переламывается проволока из этого материала, если перегнуть её несколько раз.

Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке. 2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая плёнка тёмного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьёзно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения. 3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.

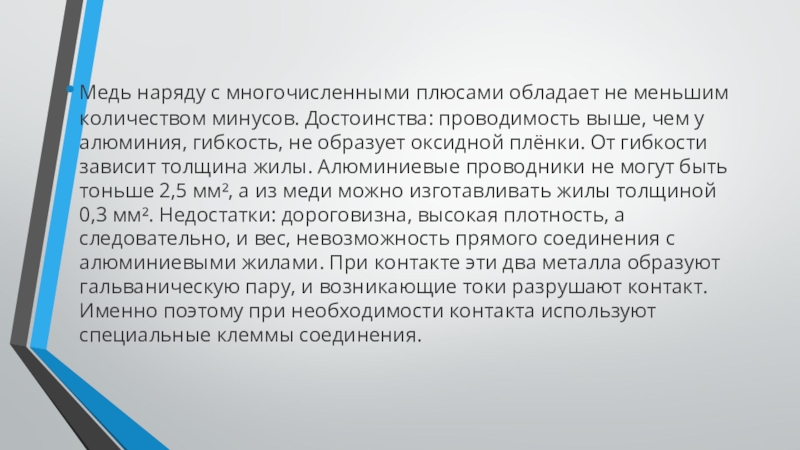

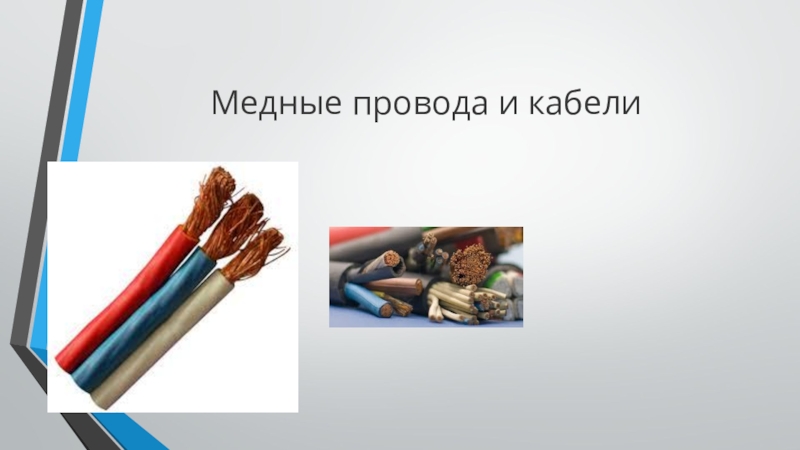

проводимость выше, чем у алюминия, гибкость, не образует оксидной плёнки.

От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм², а из меди можно изготавливать жилы толщиной 0,3 мм². Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.

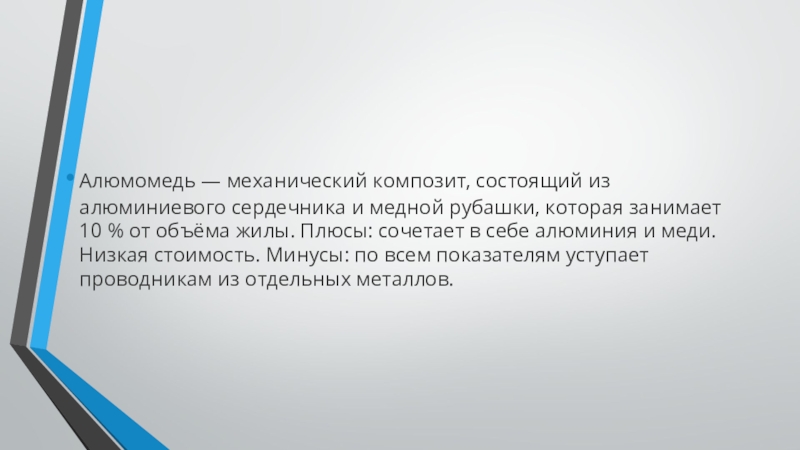

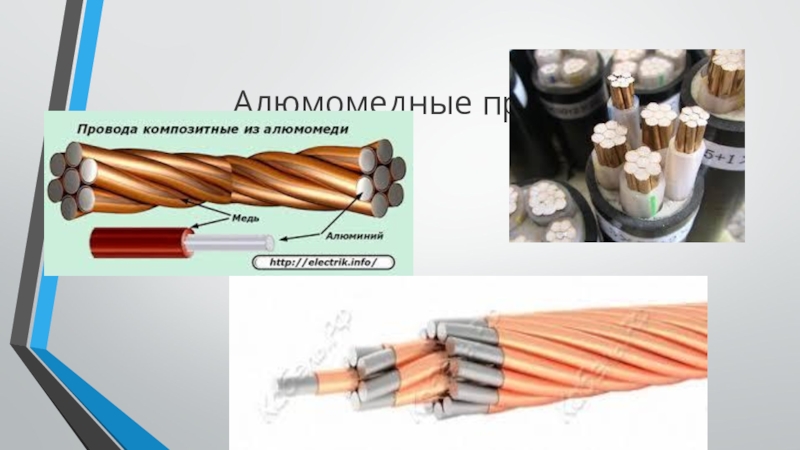

которая занимает 10 % от объёма жилы. Плюсы: сочетает в

себе алюминия и меди. Низкая стоимость. Минусы: по всем показателям уступает проводникам из отдельных металлов.

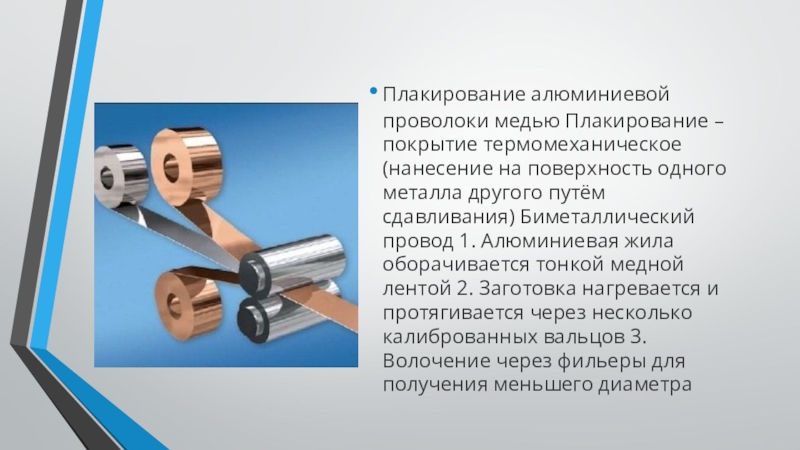

поверхность одного металла другого путём сдавливания) Биметаллический провод 1. Алюминиевая

жила оборачивается тонкой медной лентой 2. Заготовка нагревается и протягивается через несколько калиброванных вальцов 3. Волочение через фильеры для получения меньшего диаметра

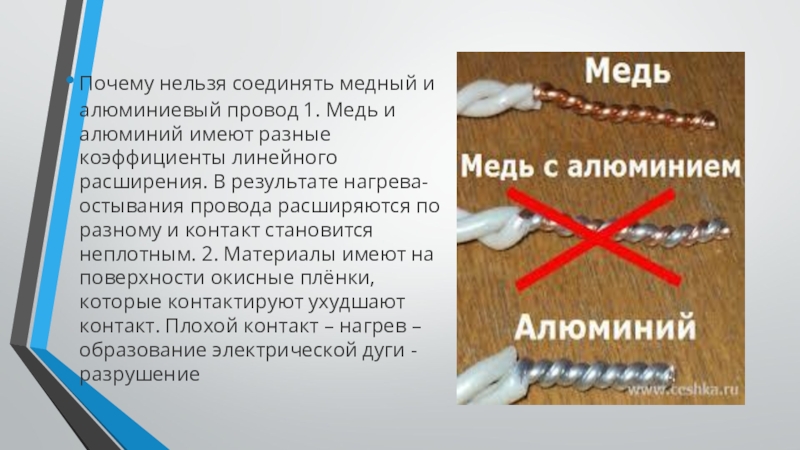

алюминий имеют разные коэффициенты линейного расширения. В результате нагрева-остывания провода

расширяются по разному и контакт становится неплотным. 2. Материалы имеют на поверхности окисные плёнки, которые контактируют ухудшают контакт. Плохой контакт – нагрев – образование электрической дуги - разрушение

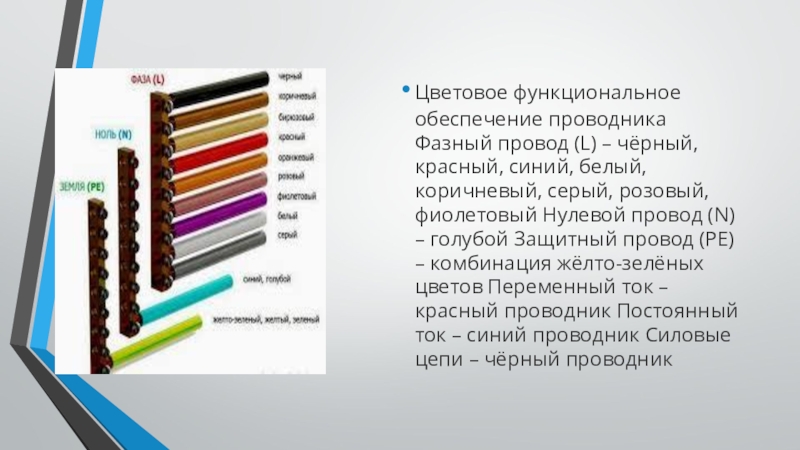

синий, белый, коричневый, серый, розовый, фиолетовый Нулевой провод (N) –

голубой Защитный провод (PE) – комбинация жёлто-зелёных цветов Переменный ток – красный проводник Постоянный ток – синий проводник Силовые цепи – чёрный проводник

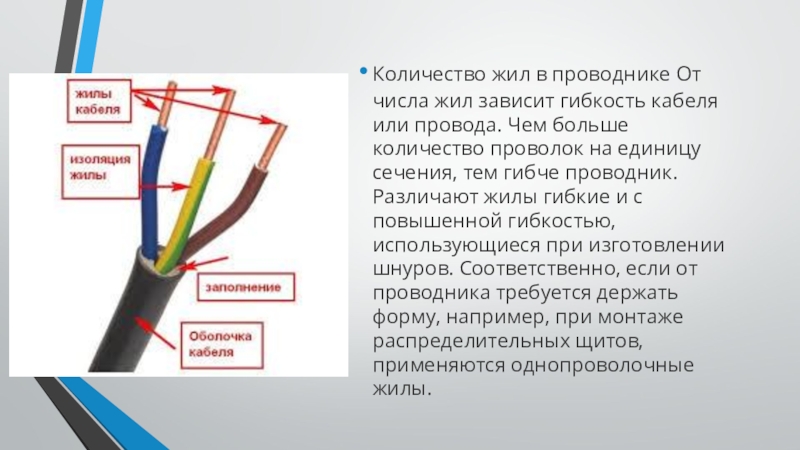

или провода. Чем больше количество проволок на единицу сечения, тем

гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например, при монтаже распределительных щитов, применяются однопроволочные жилы.

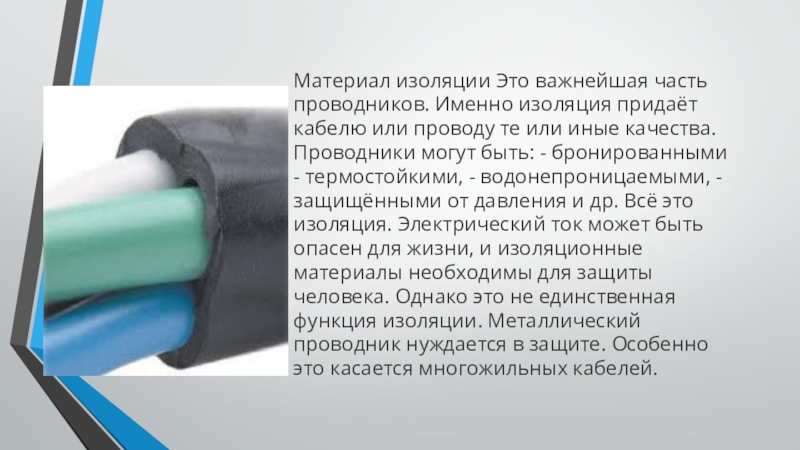

или проводу те или иные качества. Проводники могут быть: -

бронированными - термостойкими, - водонепроницаемыми, - защищёнными от давления и др. Всё это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Однако это не единственная функция изоляции. Металлический проводник нуждается в защите. Особенно это касается многожильных кабелей.

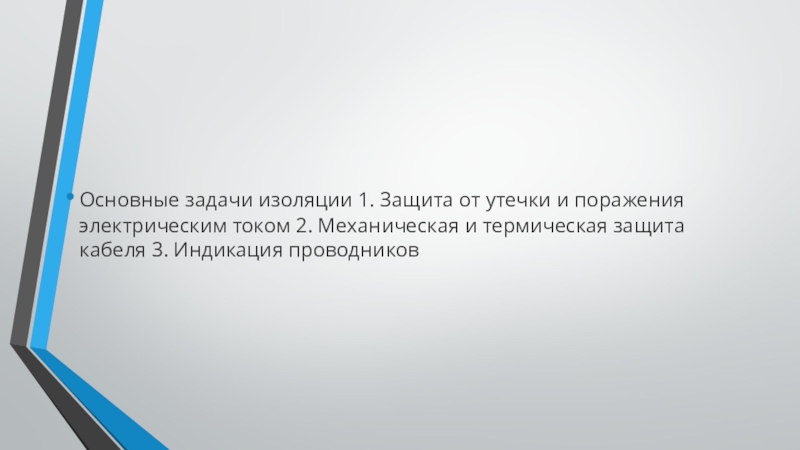

током 2. Механическая и термическая защита кабеля 3. Индикация проводников

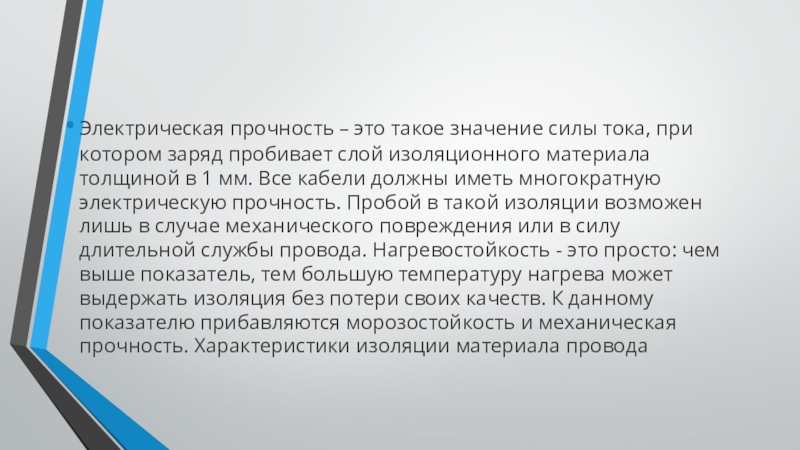

заряд пробивает слой изоляционного материала толщиной в 1 мм. Все

кабели должны иметь многократную электрическую прочность. Пробой в такой изоляции возможен лишь в случае механического повреждения или в силу длительной службы провода. Нагревостойкость - это просто: чем выше показатель, тем большую температуру нагрева может выдержать изоляция без потери своих качеств. К данному показателю прибавляются морозостойкость и механическая прочность. Характеристики изоляции материала провода

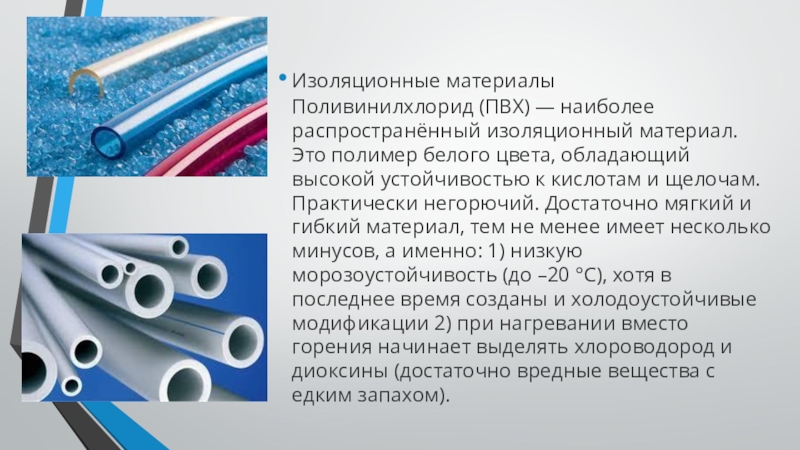

белого цвета, обладающий высокой устойчивостью к кислотам и щелочам. Практически

негорючий. Достаточно мягкий и гибкий материал, тем не менее имеет несколько минусов, а именно: 1) низкую морозоустойчивость (до –20 °C), хотя в последнее время созданы и холодоустойчивые модификации 2) при нагревании вместо горения начинает выделять хлороводород и диоксины (достаточно вредные вещества с едким запахом).

каучуков. Применяется, когда необходимы повышенная гибкость кабеля и морозоустойчивость.

к агрессивным веществам.

из металлической фольги и выполняет функции отражателя для посторонних электромагнитных

сигналов, а также выравнивания электрического поля внутри самого себя
