Слайд 1
ПРЕЗЕНТАЦИЯ НА ТЕМУ:
"ХОДОВАЯ ЧАСТЬ АВТОМОБИЛЯ OPEL ASTRA"
Выполнил: студент группы
15ОТДХ16к
Митрохин
Павел Александрович
2017 г.

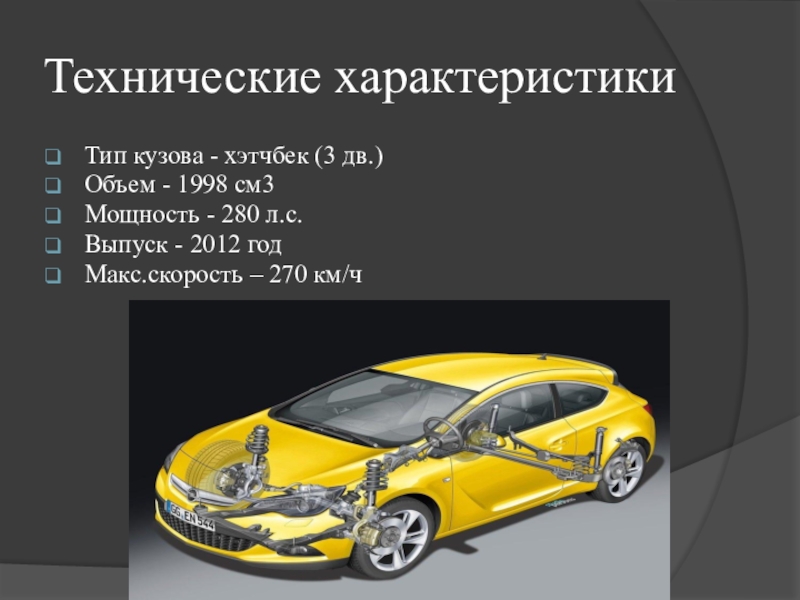

Слайд 3Технические характеристики
Тип кузова - хэтчбек (3 дв.)
Объем - 1998 см3
Мощность
- 280 л.с.
Выпуск - 2012 год
Макс.скорость – 270 км/ч
Слайд 4Рулевой механизм автомобиля
1-электрогидравлический модуль ;
2 – возвратный трубопровод;
3 – нагнетательный трубопровод;
4 – рулевой механизм;
5 –
кронштейн, электрогидравлический модуль
Слайд 5Рулевая колонка
1 - карданный шарнир промежуточного вала;
2 - промежуточный
вал;
3 - карданный шарнир рулевого вала;
4 - вал
рулевой колонки;
5 - корпус рулевой колонки;
6 - механизм регулировки положения рулевой колонки;
7 - рулевое колесо;
8 - подрулевые переключатели;
9 - выключатель (замок) зажигания

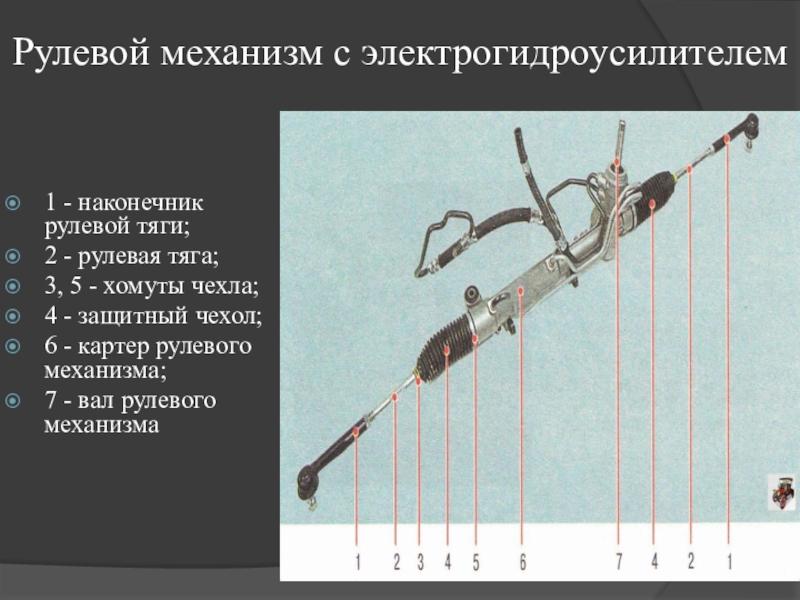

Слайд 6Рулевой механизм с электрогидроусилителем
1 - наконечник рулевой тяги;
2 -
рулевая тяга;
3, 5 - хомуты чехла;
4 - защитный
чехол;
6 - картер рулевого механизма;
7 - вал рулевого механизма

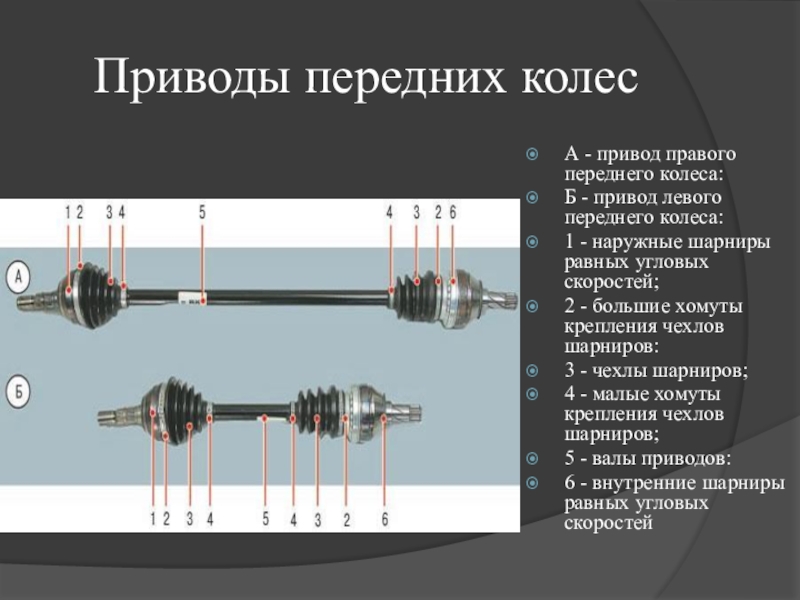

Слайд 7Приводы передних колес
А - привод правого переднего колеса:
Б -
привод левого переднего колеса:
1 - наружные шарниры равных угловых
скоростей;
2 - большие хомуты крепления чехлов шарниров:
3 - чехлы шарниров;
4 - малые хомуты крепления чехлов шарниров;
5 - валы приводов:
6 - внутренние шарниры равных угловых скоростей
Слайд 8Компоненты передней подвески
1 – треугольная пластина;
2 – стабилизатор;
3
– маятник (в зависимости от конструкции, из пластмассы или стали);
4 – передняя пружина;
5 – демпфер;
6 – модуль подшипника колеса;
7 – поворотный кулак;
8 – рычаг;
9 – нижняя крышка моторного отсека (только с дополнительным оборудованием «для плохих дорог» или «защита моторного отсека»);
10 – подрамник передней подвески
Слайд 9Задняя подвеска
1 – амортизатор;
2 – рычаг задней подвески;
3
– нижняя прокладка пружины;
4 – пружина задней подвески;
5
– верхняя прокладка пружины;
6 – реактивная штанга механизма Уатта;
7 – балка задней подвески;
8 – коромысло механизма Уатта;
9 – поперечина механизма Уатта

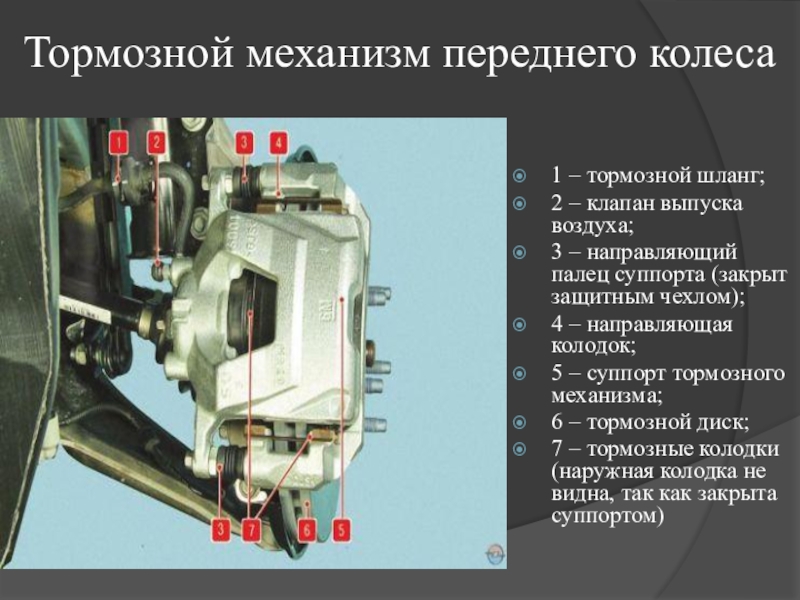

Слайд 10Тормозной механизм переднего колеса
1 – тормозной шланг;
2 – клапан
выпуска воздуха;
3 – направляющий палец суппорта (закрыт защитным чехлом);
4 – направляющая колодок;
5 – суппорт тормозного механизма;
6 – тормозной диск;
7 – тормозные колодки (наружная колодка не видна, так как закрыта суппортом)
Слайд 11Главный тормозной цилиндр с бачком
1 – главный тормозной цилиндр;
2
– бачок главного тормозного цилиндра;
3 – датчик уровня тормозной
жидкости;
4 – винт крепления бачка;
5 – соединительные втулки;
6 – уплотнительное кольцо фланца главного тормозного цилиндра
Слайд 12Тормозной механизм заднего колеса
1 – суппорт тормозного механизма;
2 –
тормозной диск;
3 – направляющая колодок;
4 – тормозные колодки;
5 – направляющие пальцы суппорта;
6 – тормозной шланг;
7 – клапан выпуска воздуха;
8 – механизм привода стояночного тормоза;
9 – заглушка места установки соленоида электропривода стояночного тормоза
Слайд 13Элементы системы охлаждения
1 - водораспределительная труба;
2 - отводящий шланг
обогрева дроссельного узла;
3,5- шланги к радиатору отопителя;
4 -
термостат;
6 - жидкостный шланг расширительного бачка;
7 - расширительный бачок;
8 - пробка расширительного бачка;
9 - пароотводящий шланг расширительного бачка;
10 - отводящий шланг радиатора;
11 - электровентилятор;
12 - радиатор системы охлаждения;
13 - теплообменник системы кондиционирования;
14 - подводящий шланг радиатора.
