Измерение штангенциркулем
Содержание
- 1. Измерение штангенциркулем
- 2. При разметке заготовок и в процессе изготовления
- 3. Штангенциркуль - это универсальный измерительный инструмент. С
- 4. Штангенциркули бывают разных видов, они отличаются пределами
- 5. Штангенциркуль ШЦ-11 – штанга; 2 – рамка;
- 6. Штангенциркуль состоит из штанги с неподвижными губками,
- 7. Положение шкал штангенциркуля при отсчете размеровПри измерении
- 8. Перед началом измерений штангенциркулем надо осмотреть его
- 9. Штангенциркуль является дорогостоящим и точным инструментом, поэтому
- 10. Слайд 10
- 11. Глубину отверстий измеряют с помощью глубиномера. Ослабив
- 12. Слайд 12
- 13. Скачать презентанцию

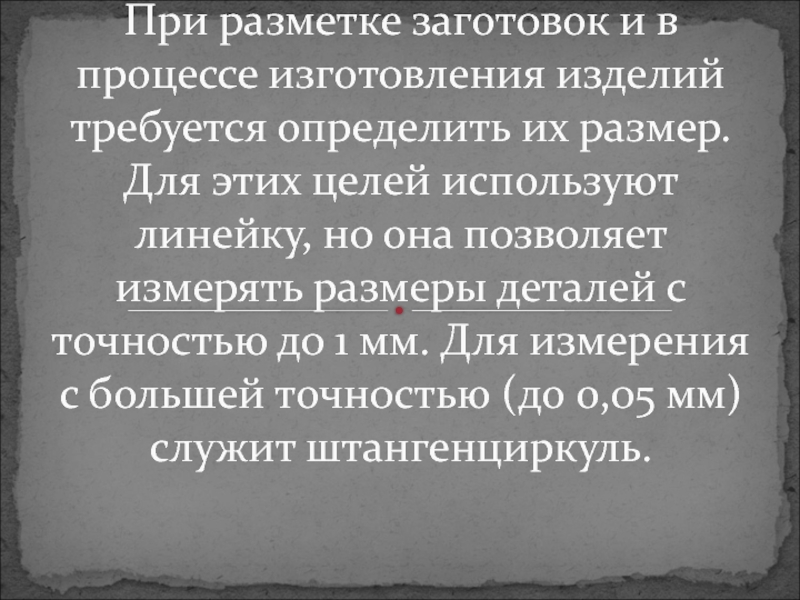

При разметке заготовок и в процессе изготовления изделий требуется определить их размер. Для этих целей используют линейку, но она позволяет измерять размеры деталей с точностью до 1 мм. Для измерения с
Слайды и текст этой презентации

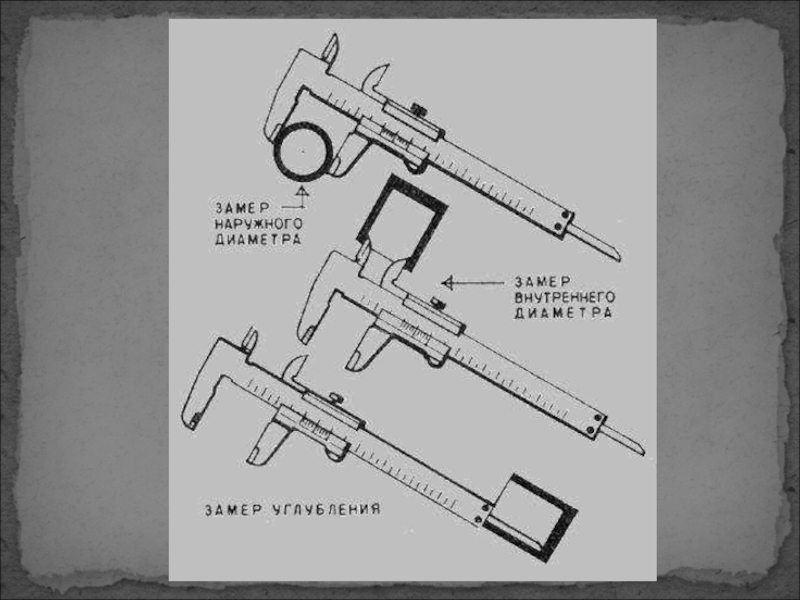

Слайд 3Штангенциркуль - это универсальный измерительный инструмент. С его помощью можно
измерять наружные и внутренние размеры деталей, глубину отверстия.
Слайд 4Штангенциркули бывают разных видов, они отличаются пределами измерений и точностью
измерения.
1 – с индикатором; 2 – электронный; 3 – ШЦ-2;
Слайд 5Штангенциркуль ШЦ-1
1 – штанга; 2 – рамка; 3 – шкала;
4 – губки для внутреннего измерения; 5 – губки для
наружного измерения; 6 – глубиномер; 7 – нониус; 8 – зажимной винт.

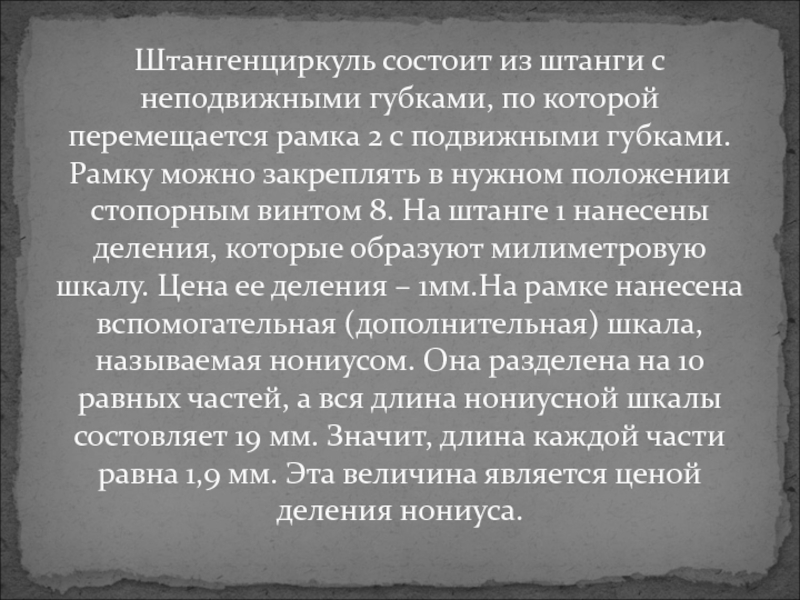

Слайд 6Штангенциркуль состоит из штанги с неподвижными губками, по которой перемещается
рамка 2 с подвижными губками. Рамку можно закреплять в нужном
положении стопорным винтом 8. На штанге 1 нанесены деления, которые образуют милиметровую шкалу. Цена ее деления – 1мм.На рамке нанесена вспомогательная (дополнительная) шкала, называемая нониусом. Она разделена на 10 равных частей, а вся длина нониусной шкалы состовляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

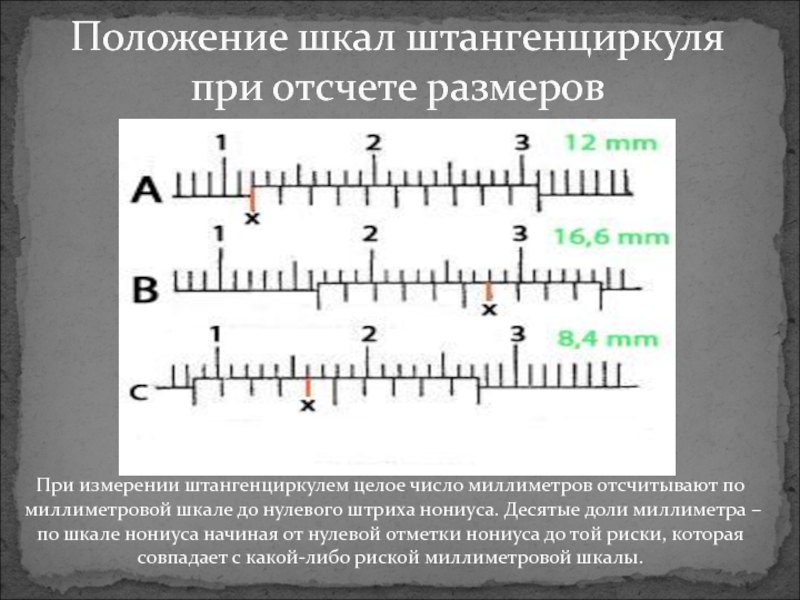

Слайд 7Положение шкал штангенциркуля при отсчете размеров
При измерении штангенциркулем целое число
миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса. Десятые
доли миллиметра – по шкале нониуса начиная от нулевой отметки нониуса до той риски, которая совпадает с какой-либо риской миллиметровой шкалы.
Слайд 8Перед началом измерений штангенциркулем надо осмотреть его и проверить на
точность. Для этого надо совместить губки инструмента. Нулевые риски обеих шкал
должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом милиметровой шкалы.

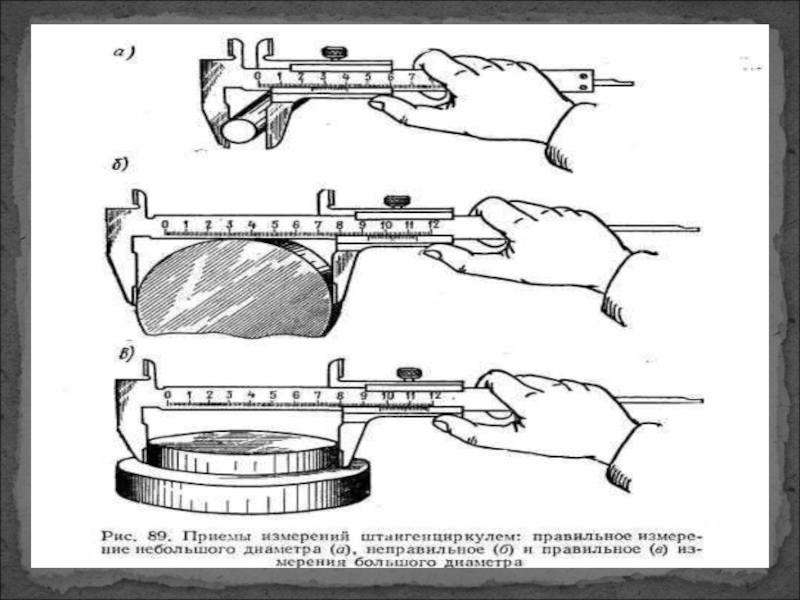

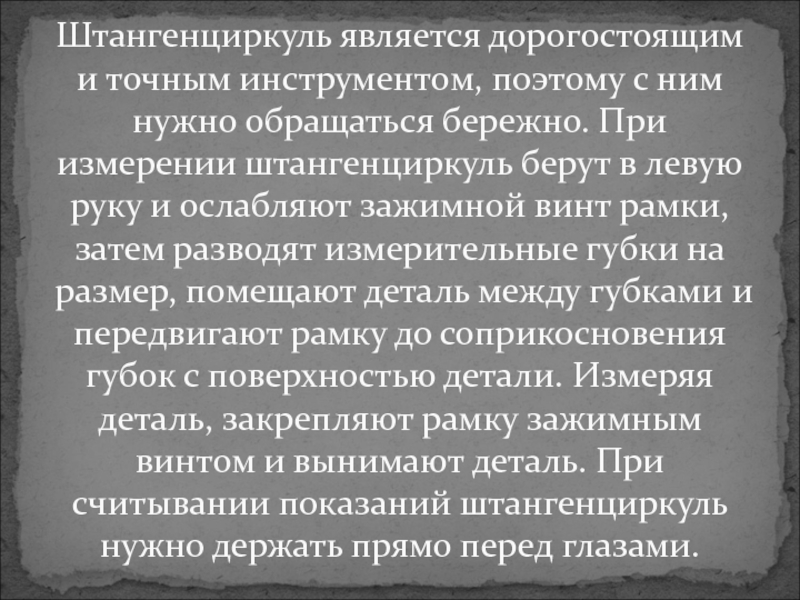

Слайд 9Штангенциркуль является дорогостоящим и точным инструментом, поэтому с ним нужно
обращаться бережно. При измерении штангенциркуль берут в левую руку и
ослабляют зажимной винт рамки, затем разводят измерительные губки на размер, помещают деталь между губками и передвигают рамку до соприкосновения губок с поверхностью детали. Измеряя деталь, закрепляют рамку зажимным винтом и вынимают деталь. При считывании показаний штангенциркуль нужно держать прямо перед глазами.

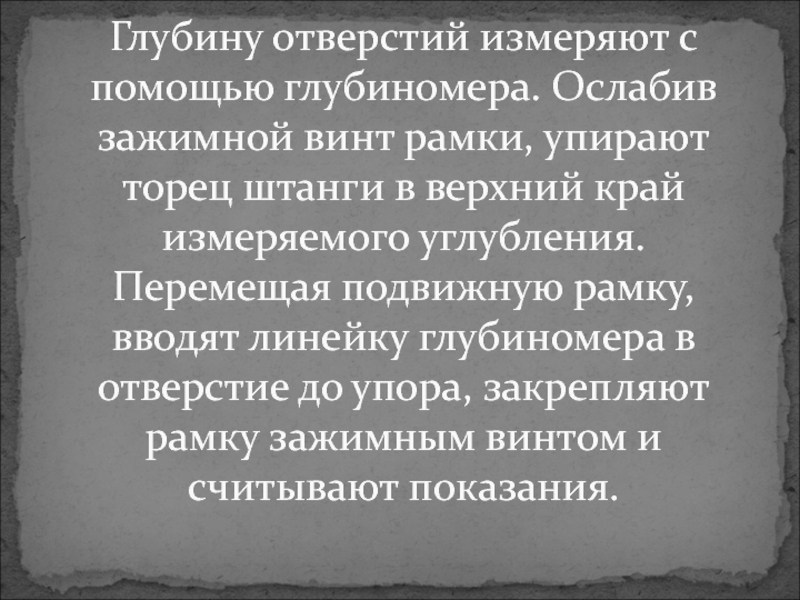

Слайд 11Глубину отверстий измеряют с помощью глубиномера. Ослабив зажимной винт рамки,
упирают торец штанги в верхний край измеряемого углубления. Перемещая подвижную
рамку, вводят линейку глубиномера в отверстие до упора, закрепляют рамку зажимным винтом и считывают показания.
