Каркасы АБК

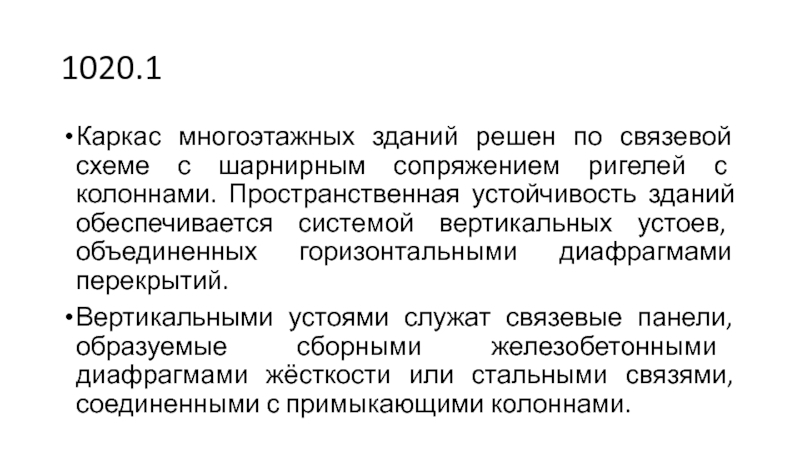

ригелей с колоннами. Пространственная устойчивость зданий обеспечивается системой вертикальных устоев,

объединенных горизонтальными диафрагмами перекрытий.
Вертикальными устоями служат связевые панели, образуемые сборными железобетонными диафрагмами жёсткости или стальными связями, соединенными с примыкающими колоннами.

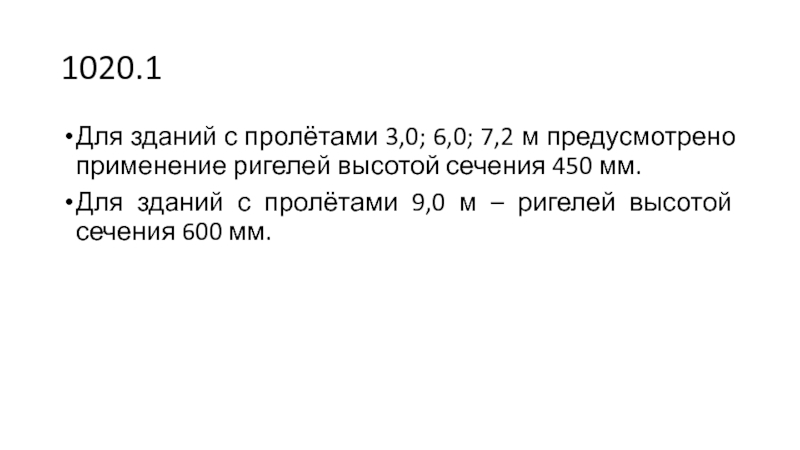

ригелей высотой сечения 450 мм.
Для зданий с пролётами 9,0 м

– ригелей высотой сечения 600 мм.

диска обеспечивается за счёт приварки ригелей к консолям колонн, сварке

связевых плит между собой и ригелями, за счёт замоноличивания шпонок и швов между всеми элементами перекрытия.

под нормативные временные длительные нагрузки на междуэтажные перекрытия 1000, 1500,

2000, 2500 кг/м2 и для зданий с сеткой колонн 9x6 м под нормативные временное длительные нагрузки на перекрытия 500, 1000 и 1500 кг/м2.
Конструкции зданий с сеткой колонн 6x6 м запроектированы с междуэтажными перекрытиями двух типов: с опиранием плит перекрытий на полки ригелей; с опиранием перекрытий поверх ригелей.
Конструкции зданий с сеткой колонн 9x6 м запроектированы с опиранием плит перекрытия на полки ригелей.

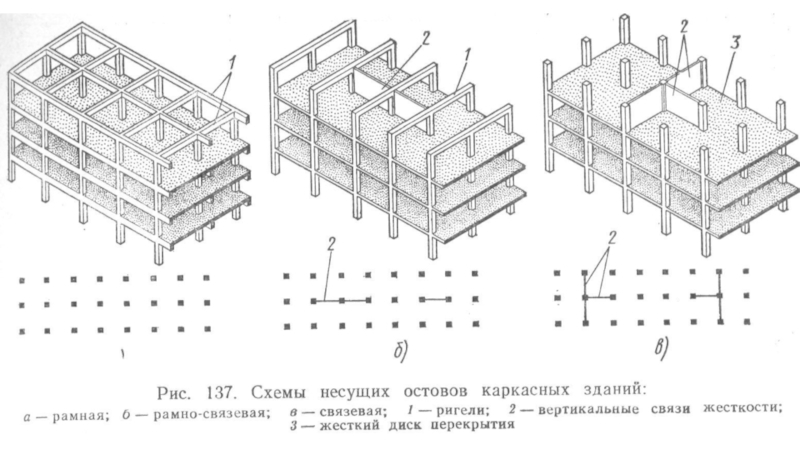

рамной системы в поперечном направлении и связевой в продольном направлении.

рамами, которые образуются из сборных железобетонных колонн н ригелей и

запроектированы со все­ми жесткими узлами сопряжений элементов за исключением узлов сопряжений стропильной конструкции с колоннами (при укрупненной сетке колонн верхнего этажа 18x6 м), которые приняты шарнирными.

выпусков арматуры из колонн и ригеля, сварки зак­ладных деталей ригеля

и консоли колонны и последующего замоноличивания стыка.
