Каркасы производственных зданий Деформационные швы в промышленных зданиях Все

предусматривают в промышленных зданиях, классифицируют:

По назначению:
- температурно-деформационные (ТДШ);
- осадочные;
-

антисейсмические.

По расположению:
- продольные;
- поперечные

параллельными пролетами при наличии в них различных статических и динамических

нагрузок;
- в местах примыкания многоэтажного здания к одноэтажному;
- в зданиях с перепадом высот > 2,4 м при ширине здания до 60 м и высот ≥ 1,8 м при ширине здания ≥ 72 м и при разных статических нагрузках;
- по расчету в зависимости от гидрогеологических условий площадки строительства.

подавляющем большинстве случаев конструкции одноэтажных и многоэтажных производственных зданий решается

в каркасной конструктивной системе.
Несущим остовом одноэтажных каркасных производственных зданий являются поперечные рамы и связывающие их продольные элементы.
Поперечные рамы каркаса состоят из стоек, жестко заделанных в фундаменты и ригелей (ферм или балок), опертых на эти стойки.
Продольные элементы остова включают в себя фундаментные, обвязочные и подкрановые балки, несущие конструкции ограждающей части покрытия и связи.

В массовом промышленном строительстве до последнего времени наиболее широко использовались сборные железобетонные конструкции. В настоящее время значительно увеличилась также применение стальных конструкций и монолитного железобетона.

Железобетонные конструкции производственных зданий имеют следующие преимущества: высокую огнестойкость и влагостойкость, малый расход металла, наличие развитой базы стройиндустрии, возможность применения местных материалов для заполнителей бетона, возможность получения разнообразных пластических форм, возможность снижения массы конструкций в результате применения легких заполнителей.
К отрицательным сторонам железобетонных конструкций относятся: малая ремонтопригодность, большая масса, малая стойкость к щелочам и кислотам, сложность устройства стыков при использовании сборных элементов.

50%, стали - 30%.
Размеры: Бескрановые здания: диаметр 300÷1000 мм, высота

3,6÷18м; крановые гр. до 30т : высота до 14.4м.
Толщина стенок 100÷120мм.

Сплошные 400х400, или ступенчатые до400х600.
Сплошные, выше 10,8 ступенчатые, до Н 14,4м.

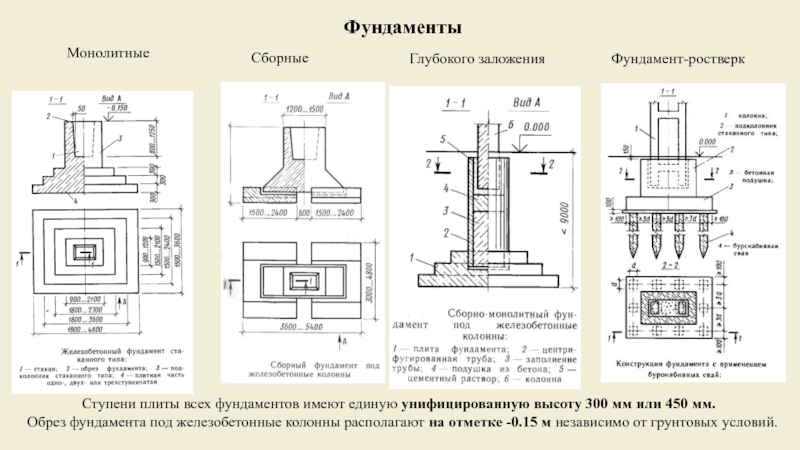

мм или 450 мм.
Обрез фундамента под железобетонные колонны располагают на

отметке -0.15 м независимо от грунтовых условий.

засыпают шлаком.
Верхнюю грань фундаментной балки размещают на 30-50мм ниже уровня

пола помещения, который размещают на 150мм выше спланированной отметки поверхности земли вокруг здания.
Поверх фундаментной балки укладывают гидроизоляцию из цементно-песчаного раствора или двух слоев рулонного материала на мастике.
На поверхности земли вдоль фундаментной балки устраивают отмостку или тротуар.

кирпича или мелких блоков, для повышения устойчивости высоких самонесущих стен:

из балок образуется пояс;
служат для опирания наружных стен в местах перепада высот зданий,
а при расположении этих балок над оконными проемами они выполняют роль перемычек.

покрытиях.
- и горизонтальные, которые устраивают только в пределах покрыт
Вертикальные связи

между колоннами обеспечивают каркасу зданий:
- геометрическую неизменяемость,
- продольную жесткость,
- собирают все горизонтальные усилия с покрытия и продольных рам,
- передают их на фундаменты.
Устанавливают связи: по колоннам в каждом ряду посередине температурного блока (в каждом продольном ряду).
По конструктивному решению связи могут быть:
- крестовые
- портальные.

арки и рамы.
пространственные – оболочки, складки, купола, своды и висячие

системы.

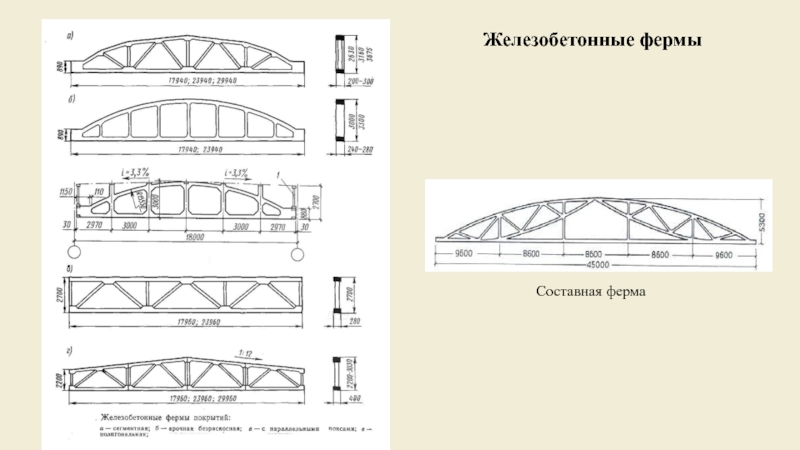

- Подстропильные: - балки, - фермы.
- Несущие элементы ограждающей части покрытия: – в виде: крупноразмерных плит.

подстропильной балки
