Казахская головная архитектурно-строительная академия Факультет общего
Содержание
- 1. Казахская головная архитектурно-строительная академия Факультет общего
- 2. Основная литератураЦытович Н.А. Механика грунтов. – М.:
- 3. Давление грунтов на подпорные стены и другие
- 4. Массивные подпорные стеныА) МонолитныеБ) Блочные
- 5. Гибкие подпорные стеныСопряжение сборных лицевых и фундаментных
- 6. Понятие об активном давлении и пассивном отпоре грунта
- 7. Поверхности скольжения
- 8. Давление сыпучего грунта на вертикальную подпорную стенку при отсутствии трения на задней гране
- 9. Влияние сплошной равномерно распределенной нагрузки

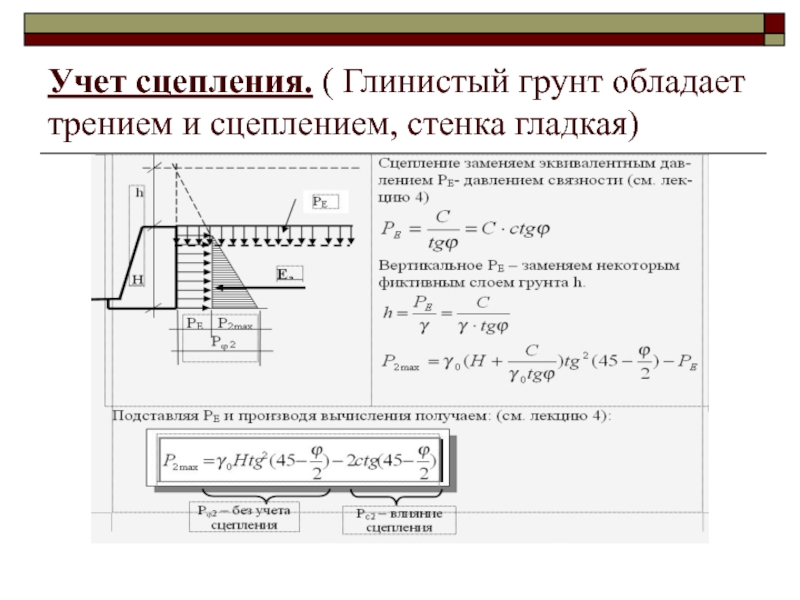

- 10. Учет сцепления. ( Глинистый грунт обладает трением и сцеплением, стенка гладкая)
- 11. Расчет устойчивости уголковых подпорных стен
- 12. Скачать презентанцию
Основная литератураЦытович Н.А. Механика грунтов. – М.: Издательство АСВ, 1983. – 288 с.Далматов Б.И., Бронин В.Н., Карлов В.Д. и др. Механика грунтов. Ч.1. Основы геотехники в строительстве. – М.: АСВ, 2000.
Слайды и текст этой презентации
Слайд 1Казахская головная архитектурно-строительная академия
Факультет общего строительства
Дисциплина «Геотехника II»
Лекция 12,
13
Анатольевич2015 г.

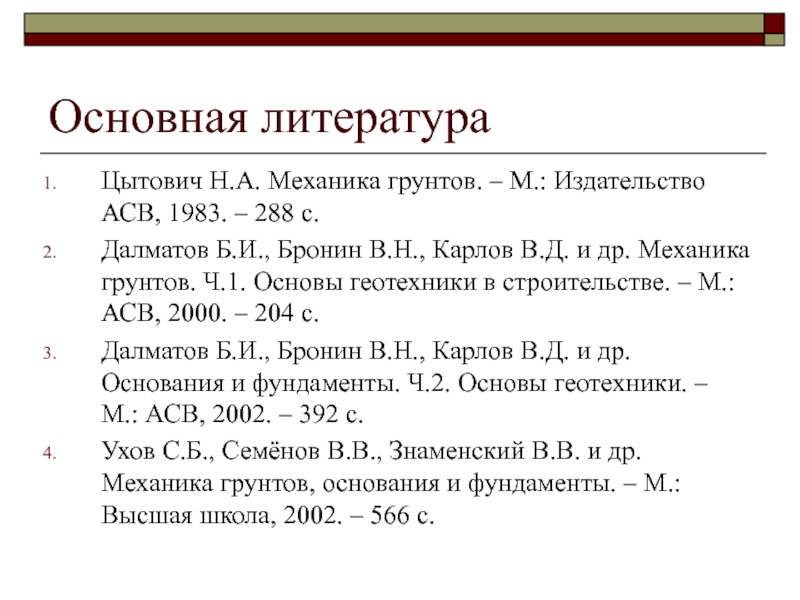

Слайд 2Основная литература
Цытович Н.А. Механика грунтов. – М.: Издательство АСВ, 1983.
– 288 с.
Далматов Б.И., Бронин В.Н., Карлов В.Д. и др.
Механика грунтов. Ч.1. Основы геотехники в строительстве. – М.: АСВ, 2000. – 204 c.Далматов Б.И., Бронин В.Н., Карлов В.Д. и др. Основания и фундаменты. Ч.2. Основы геотехники. – М.: АСВ, 2002. – 392 c.
Ухов С.Б., Семёнов В.В., Знаменский В.В. и др. Механика грунтов, основания и фундаменты. – М.: Высшая школа, 2002. – 566 с.

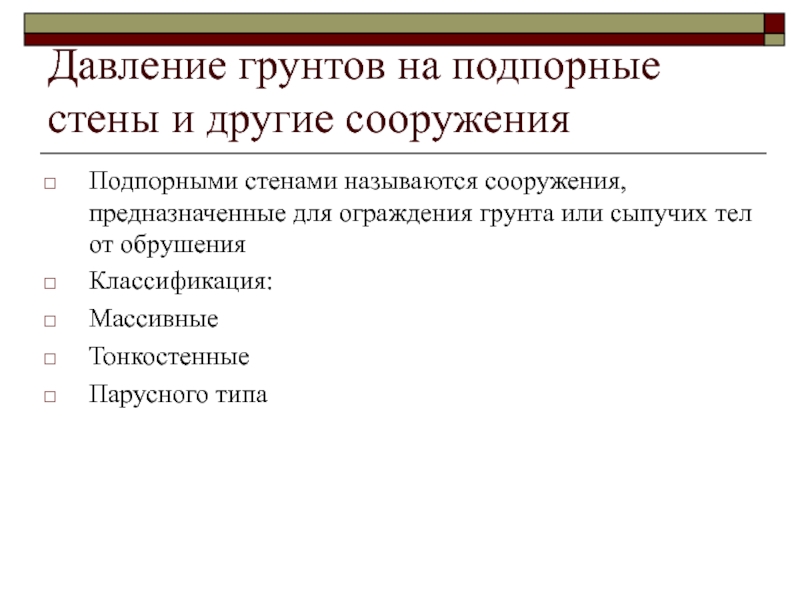

Слайд 3Давление грунтов на подпорные стены и другие сооружения
Подпорными стенами называются
сооружения, предназначенные для ограждения грунта или сыпучих тел от обрушения
Классификация:
Массивные
Тонкостенные
Парусного типа
Слайд 5Гибкие подпорные стены
Сопряжение сборных лицевых и фундаментных плит
а - с
помощью щелевого паза; б - с помощью петлевого стыка;
1
- лицевая плита; 2 - фундаментная плита;
3 - цементно-песчаный растворы;
4 - бетон замоноличивания
Тонкостенные подпорные стены
а - уголковые консольные;
б - уголковые анкерные;
в - контрфорсные

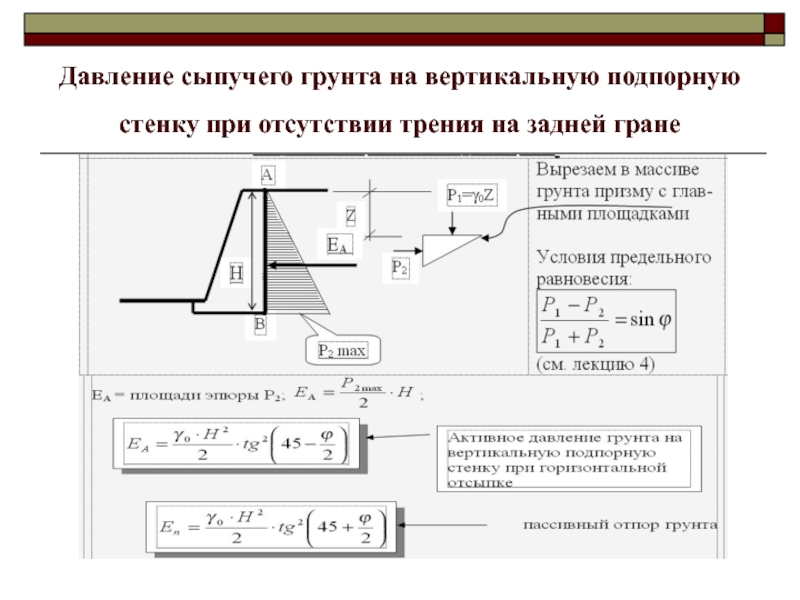

Слайд 8Давление сыпучего грунта на вертикальную подпорную стенку при отсутствии трения
на задней гране
