Слайд 1КНИТУ-КАИ им. А.Н. Туполева
Военная кафедра
ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЙ СО СТУДЕНТАМИ
ПО
ВОЕННО-ТЕХНИЧЕСКОЙ ПОДГОТОВКЕ
Слайд 2
Тема № 3
«Проводные средства связи».
Занятие № 3
«Многоканальные системы
передачи информации».
Слайд 3Цели занятия:
Познакомить студентов с общими сведениями и принципом построения многоканальных
систем передачи информации с частотным разделением каналов.
Изучить основные электрические характеристики
каналов тональной частоты (ТЧ).
Слайд 4Вопросы занятия:
1. Многоканальные системы передачи информации.
2. Принцип построения многоканальных систем
передачи информации с частотным разделением каналов (ЧРК), временным разделением каналов
(ВРК).
3. Основные электрические характеристики каналов тональной частоты (ТЧ).
Слайд 5Вопрос 1. Многоканальные системы передачи информации.

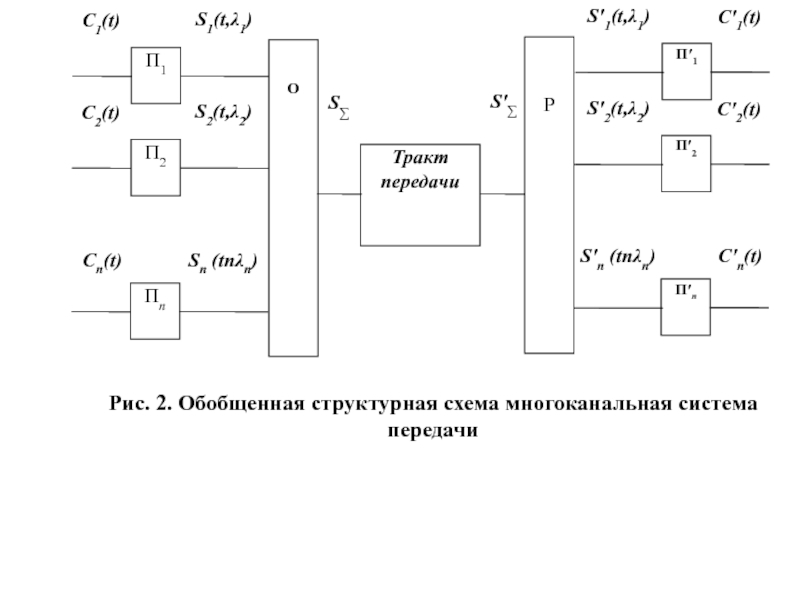

Многоканальная система передачи представляет
собой сложный комплекс, включающий линейные и станционные устройства, предназначенные для
получения определенного числа каналов на заданную дальность.
Слайд 9Под линейным трактом (трактом передачи)
понимают совокупность технических средств, обеспечивающих передачу
групповых сигналов электросвязи в пределах одной системы передачи.
Групповой сигнал,
передаваемый по линейному тракту, называют линейным сигналом.

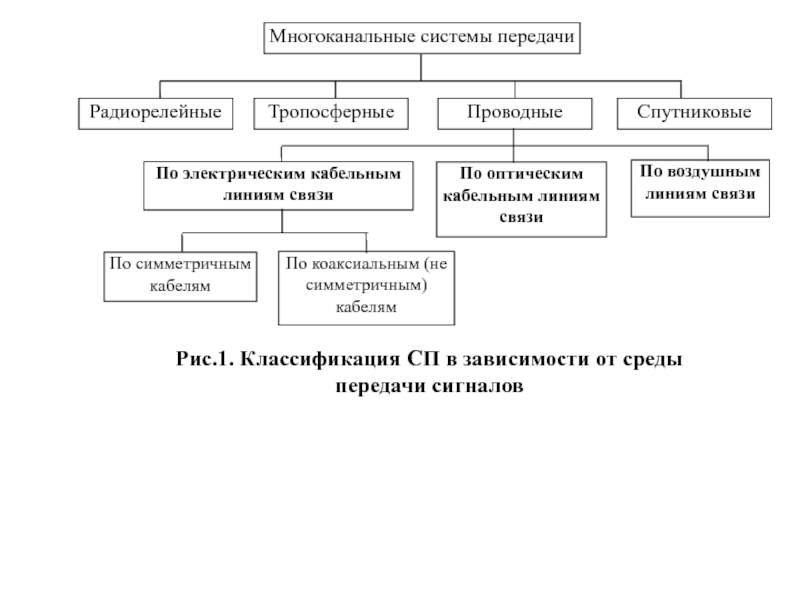

Слайд 10По физическому принципу уплотнения и разделения каналов (сигналов) многоканальные системы
передачи делятся на системы связи:
с частотным уплотнением (разделением);
с
временным уплотнением (разделением);
со структурным уплотнением (или разделением сигналов по форме).

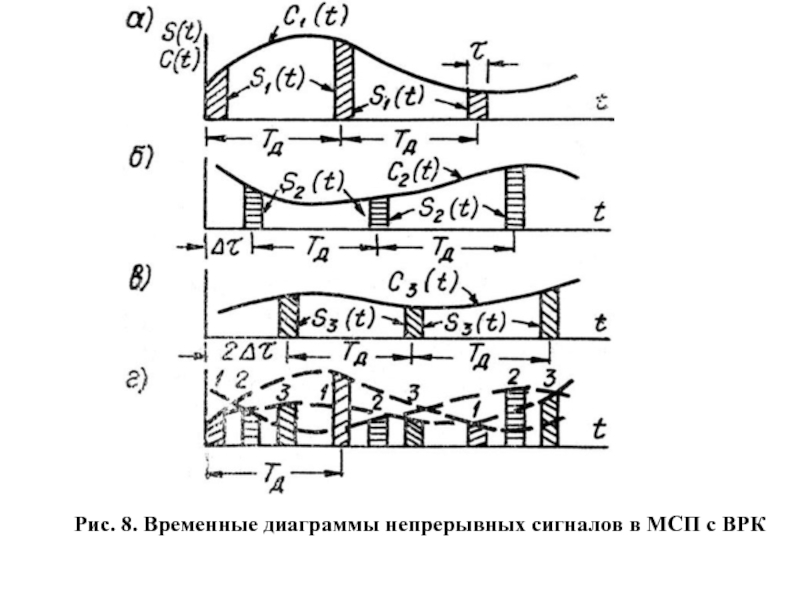

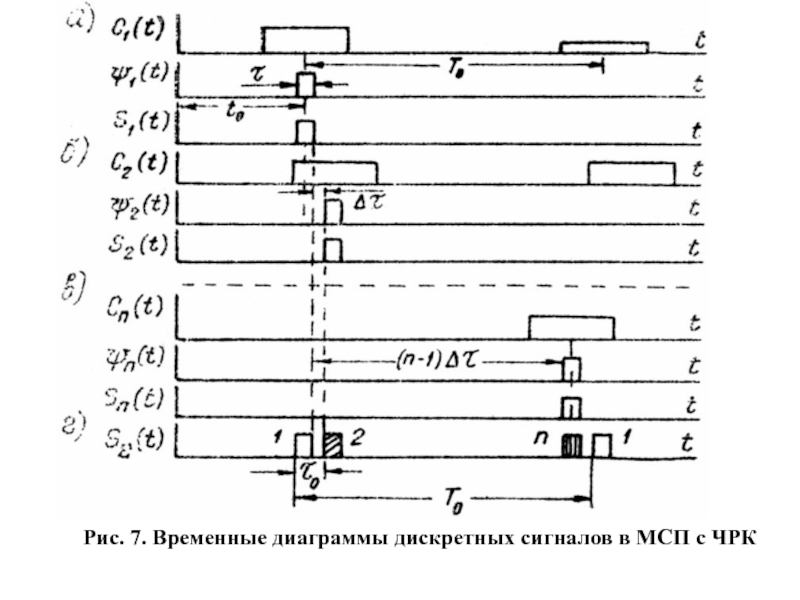

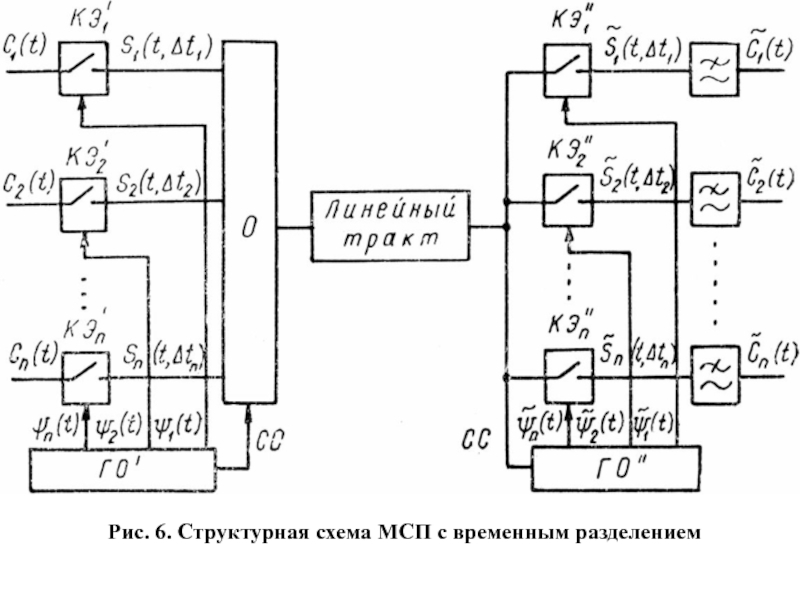

Слайд 11Вопрос 2. Принцип построения многоканальных систем передачи информации с частотным
разделением каналов (ЧРК), временным разделением каналов (ВРК).

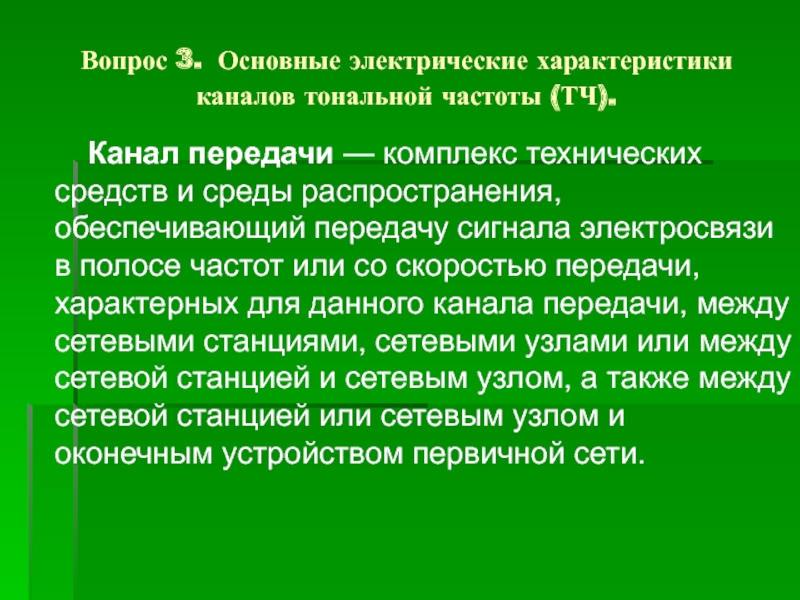

Слайд 17Вопрос 3. Основные электрические характеристики каналов тональной частоты (ТЧ).
Канал
передачи — комплекс технических средств и среды распространения, обеспечивающий передачу
сигнала электросвязи в полосе частот или со скоростью передачи, характерных для данного канала передачи, между сетевыми станциями, сетевыми узлами или между сетевой станцией и сетевым узлом, а также между сетевой станцией или сетевым узлом и оконечным устройством первичной сети.

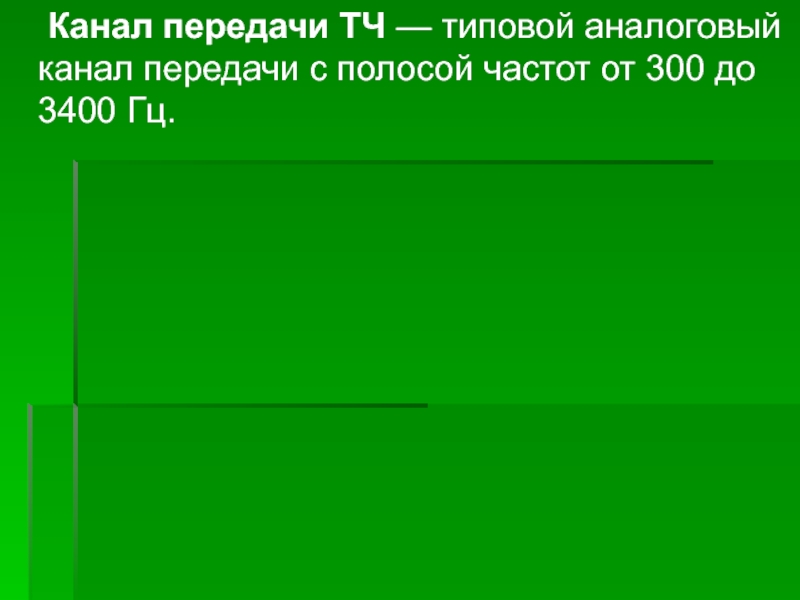

Слайд 18 Канал передачи ТЧ — типовой аналоговый канал передачи с полосой
частот от 300 до 3400 Гц.
Слайд 19В каналах ТЧ систем с частотным разделением основными электрическими параметрами
являются:
- остаточное затухание (усиление) и его стабильность во времени;
- частотная
характеристика остаточного затухания;
- фазочастотная характеристика или частотная характеристика группового времени прохождения;
- амплитудная характеристика;
коэффициент гармоник;
изменение частоты сигнала, передаваемого по каналу;
- псофометрическая или невзвешенная мощность (напряжение) помех на выходе канала;
- защищенность от внятных переходных помех;
- защищенность между разными направлениями передачи канала;
- устойчивость от самовозбуждения и др.

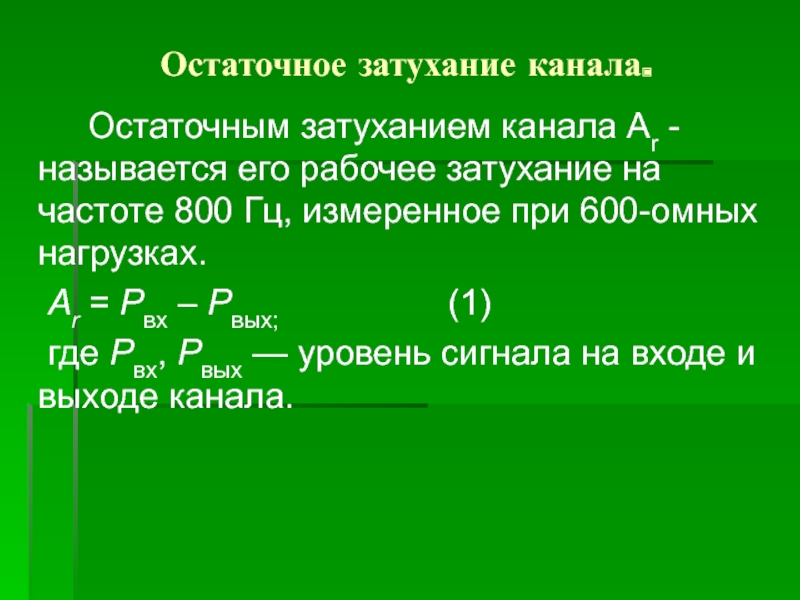

Слайд 20Остаточное затухание канала.
Остаточным затуханием канала Ar - называется его рабочее
затухание на частоте 800 Гц, измеренное при 600-омных нагрузках.
Ar
= Pвх – Pвых; (1)
где Pвх, Pвых — уровень сигнала на входе и выходе канала.

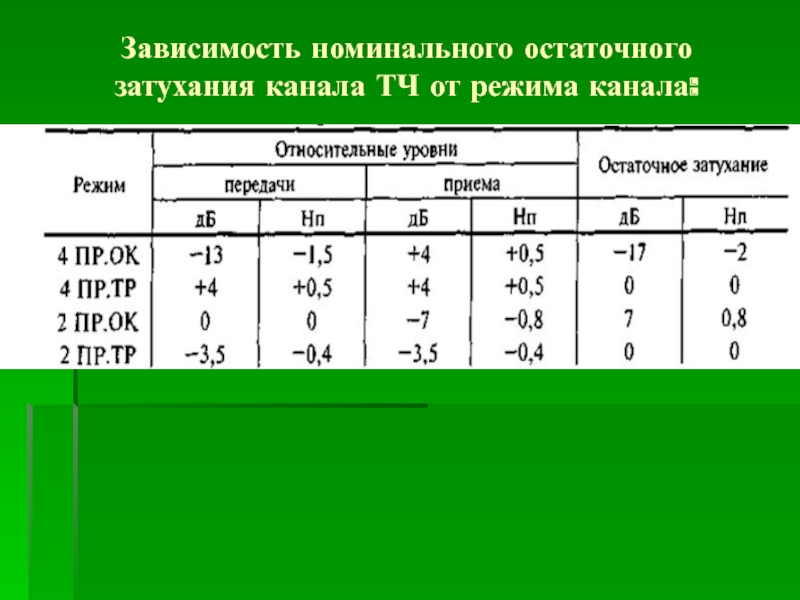

Слайд 21Зависимость номинального остаточного затухания канала ТЧ от режима канала:

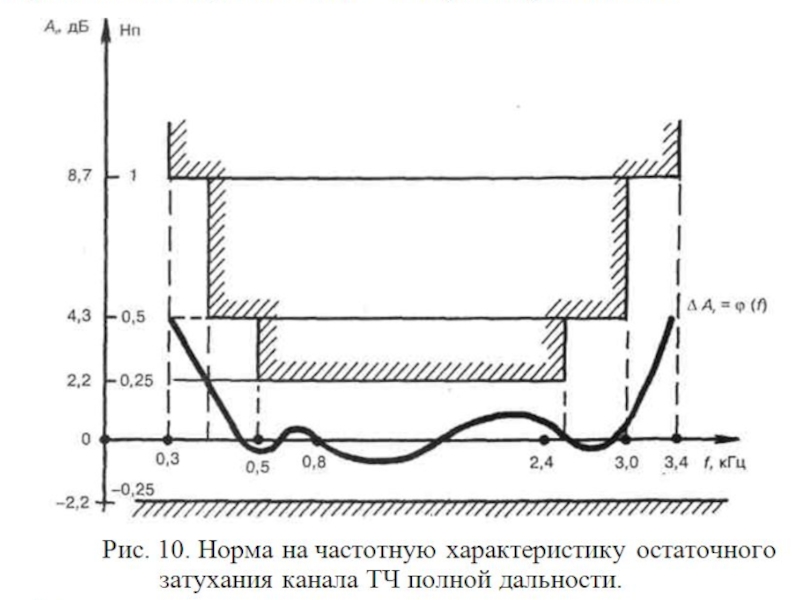

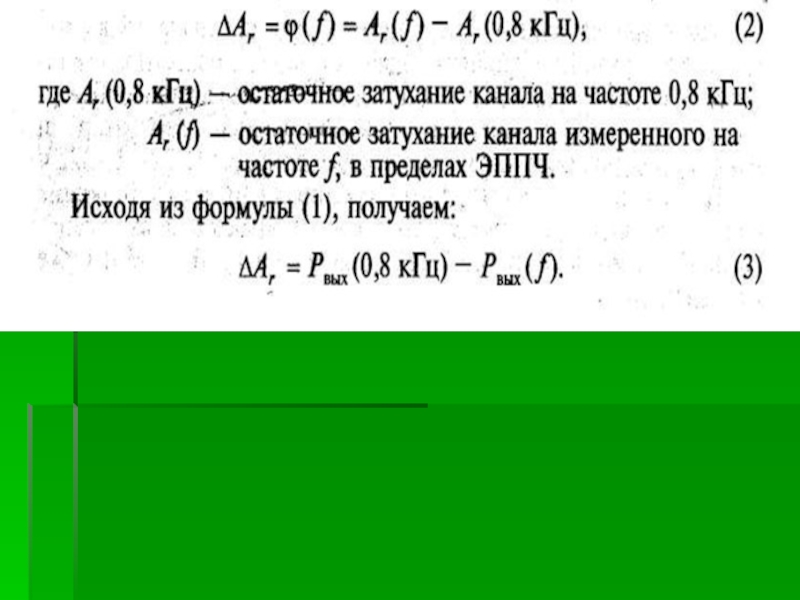

Слайд 23Частотная характеристика остаточного затухания.
Частотной характеристикой остаточного затухания называется - зависимость
его от частоты при постоянном уровне сигнала на входе.
Слайд 26Мощность (напряжение) шума в канале.
Например: 5 пВт 0; 7 мВ
0, что означает
- 5 пиковатт в точке с нулевым
относительным уровнем;
- 7 милливольт в точке с нулевым относительным уровнем.
Слайд 27 Псофометрическим напряжением шума называется - действующее значение напряжения чистого тона
с частотой 800 Гц, мешающее воздействие которого на телефонную передачу
эквивалентно мешающему воздействию шума по всей полосе канала.
Невзвешенным (интегральным) напряжением шума на выходе канала называют - действующее значение напряжения шума в полосе канала.

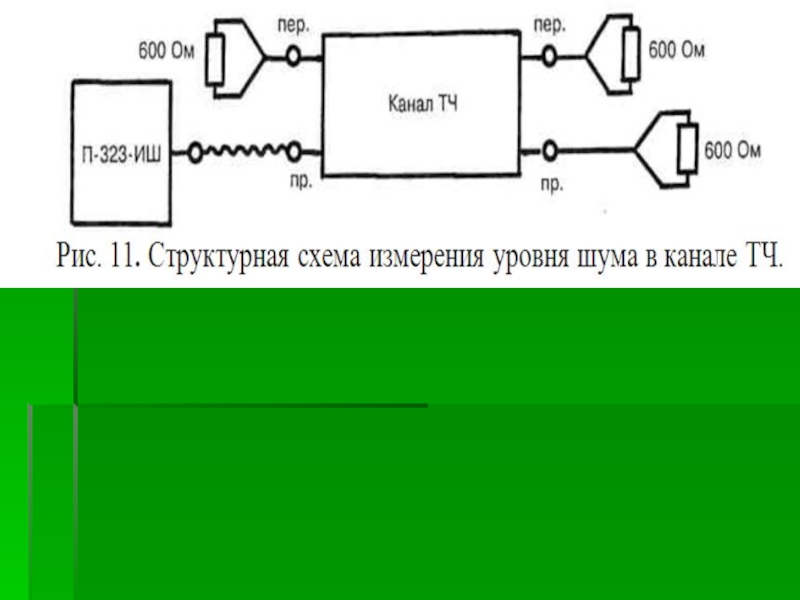

Слайд 28 В качестве приборов используется:
- псофометр УНП-60;
- полевой прибор П-323-ИШ.
Слайд 30Рис.1. Структурная схема телефонного канала.

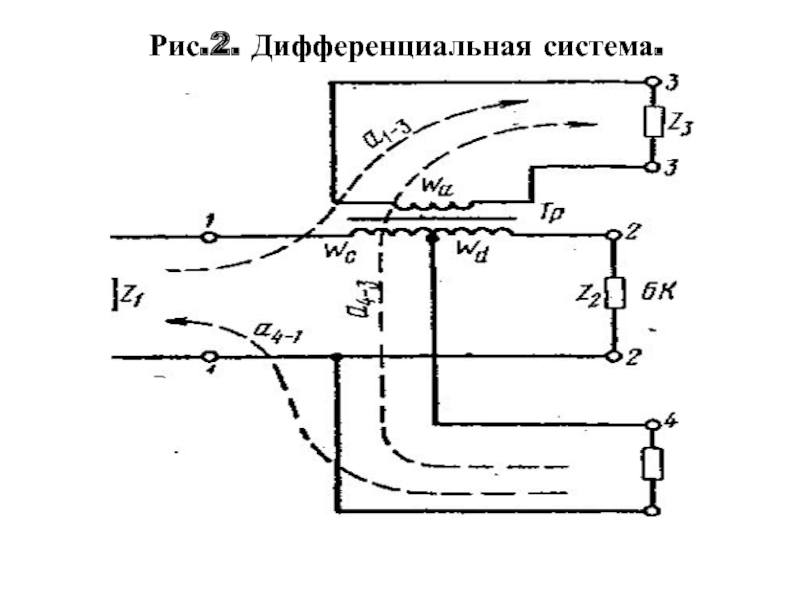

Слайд 31Рис.2. Дифференциальная система.
