Колебания, колебательный контур, резонанс
Содержание
- 1. Колебания, колебательный контур, резонанс
- 2. Колебательный контур Колебательный контур – это система,
- 3. Уравнение колебательного контура
- 4. Незатухающие колебания Если нет сопротивления, то электрические колебания в колебательном контуре будут незатухающими
- 5. Полная электромагнитная энергия колебательного контура Полная энергияГде
- 6. Свободные электромагнитные колебания Свободные электромагнитные колебания –
- 7. Свободные незатухающие колебания Если сопротивление R равно нулю:Решение этого уравнения:
- 8. Формула Томпсона Если какая-либо величина меняется по
- 9. Затухающие электромагнитные колебания Свободные электромагнитные колебания в
- 10. Вынужденные электромагнитные колебания Незатухающие колебания в цепи
- 11. Полное сопротивление колебательного контура Из закона Ома
- 12. Резонанс Явление резкого возрастания амплитуды вынужденных колебаний
- 13. Скачать презентанцию

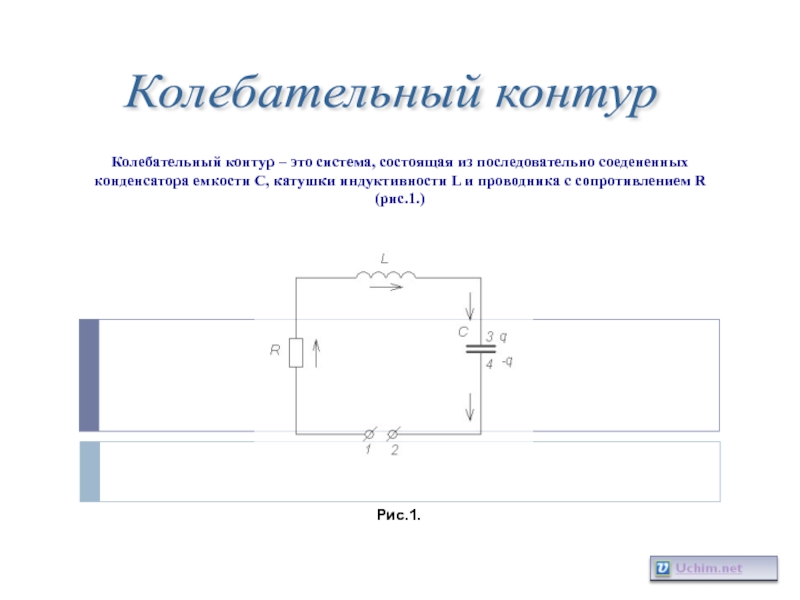

Колебательный контур Колебательный контур – это система, состоящая из последовательно соедененных конденсатора емкости C, катушки индуктивности L и проводника с сопротивлением R (рис.1.)Рис.1.
Слайды и текст этой презентации
Слайд 4Незатухающие колебания
Если нет сопротивления, то электрические колебания в колебательном
контуре будут незатухающими
Слайд 5Полная электромагнитная энергия колебательного контура
Полная энергия
Где i и q
– сила тока и электрический заряд в любой момент времени
Слайд 6Свободные электромагнитные колебания
Свободные электромагнитные колебания – это периодически повторяющиеся
изменения электромагнитных величин (q – электрический заряд, I – сила
тока, U – разность потенциалов), происходящие без потребления энергии от внешних источников.
Слайд 8Формула Томпсона
Если какая-либо величина меняется по времени по закону
то она совершает гармонические колебания.
Промежуток времени, через который значения колеблющихся
величин периодически повторяются, называется периодом колебания:Число колебаний в единицу времени называется частотой колебаний:
- Формула Томпсона

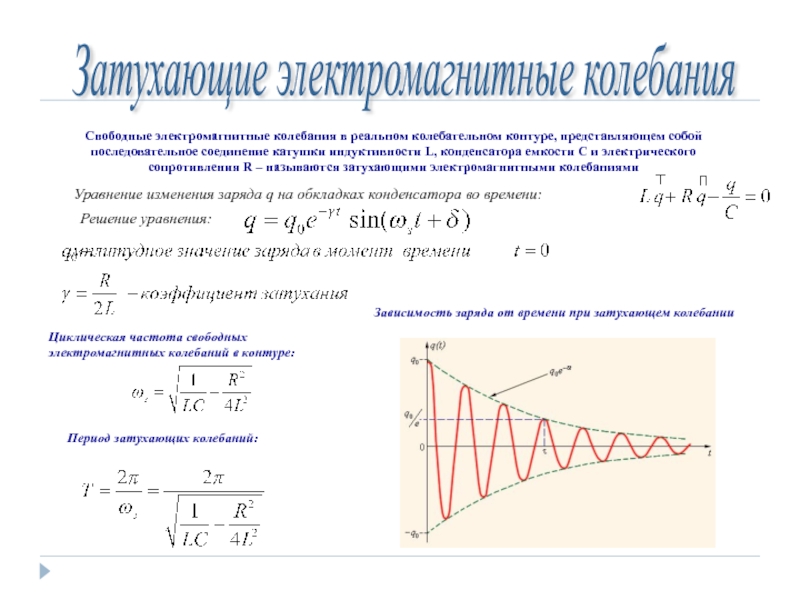

Слайд 9Затухающие электромагнитные колебания
Свободные электромагнитные колебания в реальном колебательном контуре,
представляющем собой последовательное соединение катушки индуктивности L, конденсатора емкости С
и электрического сопротивления R – называются затухающими электромагнитными колебаниямиУравнение изменения заряда q на обкладках конденсатора во времени:
Решение уравнения:
Зависимость заряда от времени при затухающем колебании
Циклическая частота свободных электромагнитных колебаний в контуре:
Период затухающих колебаний:

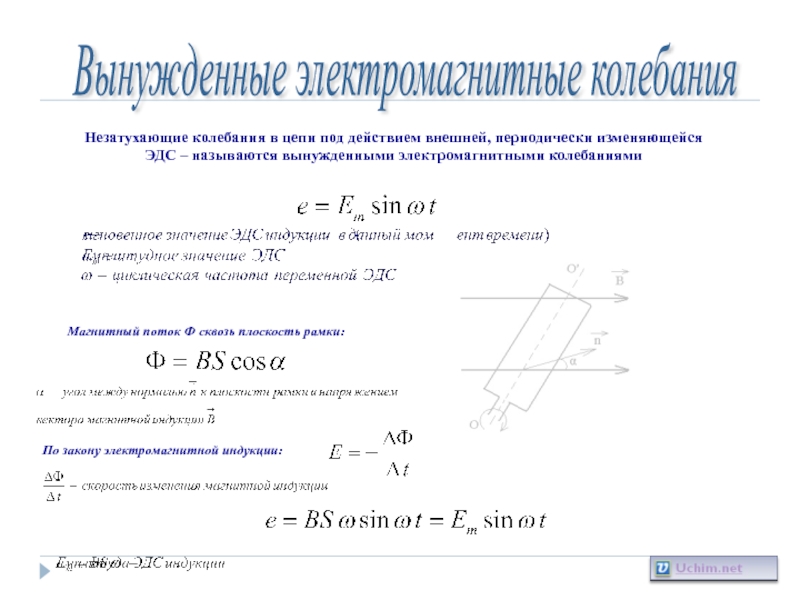

Слайд 10Вынужденные электромагнитные колебания
Незатухающие колебания в цепи под действием внешней,
периодически изменяющейся ЭДС – называются вынужденными электромагнитными колебаниями
Магнитный поток Ф
сквозь плоскость рамки:По закону электромагнитной индукции:

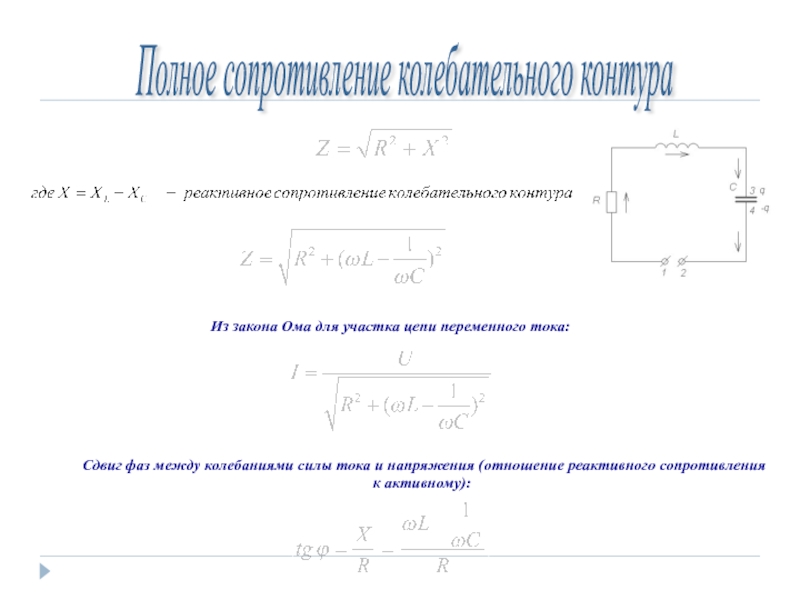

Слайд 11Полное сопротивление колебательного контура
Из закона Ома для участка цепи
переменного тока:
Сдвиг фаз между колебаниями силы тока и напряжения (отношение
реактивного сопротивления к активному):
Слайд 12Резонанс
Явление резкого возрастания амплитуды вынужденных колебаний тока в колебательном
контуре, которое происходит при совпадении частоты вынужденных колебаний с собственной
частотой колебательного контура – называется резонансом.Если Um = const , то амплитуда вынужденных колебаний силы тока зависит от ω :
Условие резонанса токов:
