Комплект №12

под давлением.

устье, т.е. если фонтан уже регулируемый, но для полной ликвидации

методом закачки жидкости на расчетном режиме требуется в скважине колонна труб.
Наилучшие условия для задавки фонтанирующей скважины создаются наибольшим диаметром спускаемой колонны труб и наибольшей глубиной (до забоя).
В зависимости от степени сложности и мощности фонтана оборудование устья скважины может быть различным и выбирается в каждом конкретном случае решением штаба по ликвидации аварии.

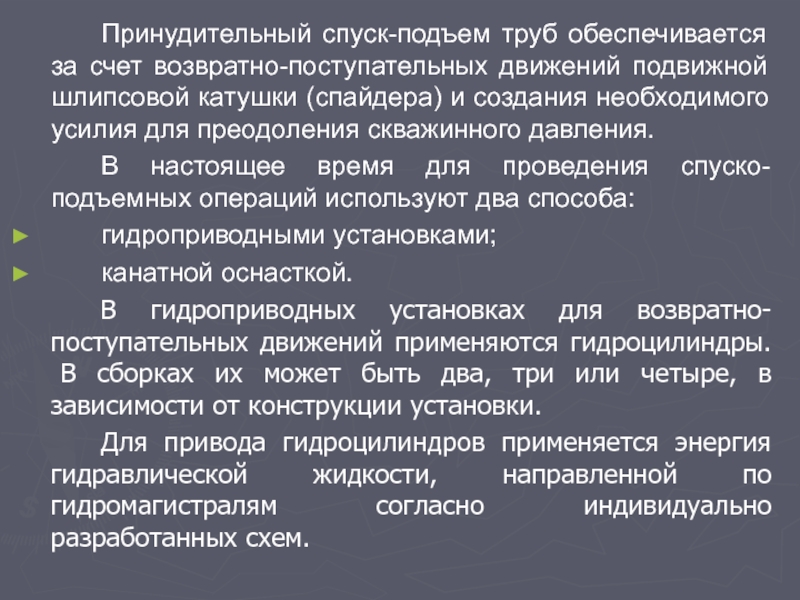

катушки (спайдера) и создания необходимого усилия для преодоления скважинного давления.
В

настоящее время для проведения спуско-подъемных операций используют два способа:
гидроприводными установками;
канатной оснасткой.
В гидроприводных установках для возвратно-поступательных движений применяются гидроцилиндры. В сборках их может быть два, три или четыре, в зависимости от конструкции установки.
Для привода гидроцилиндров применяется энергия гидравлической жидкости, направленной по гидромагистралям согласно индивидуально разработанных схем.

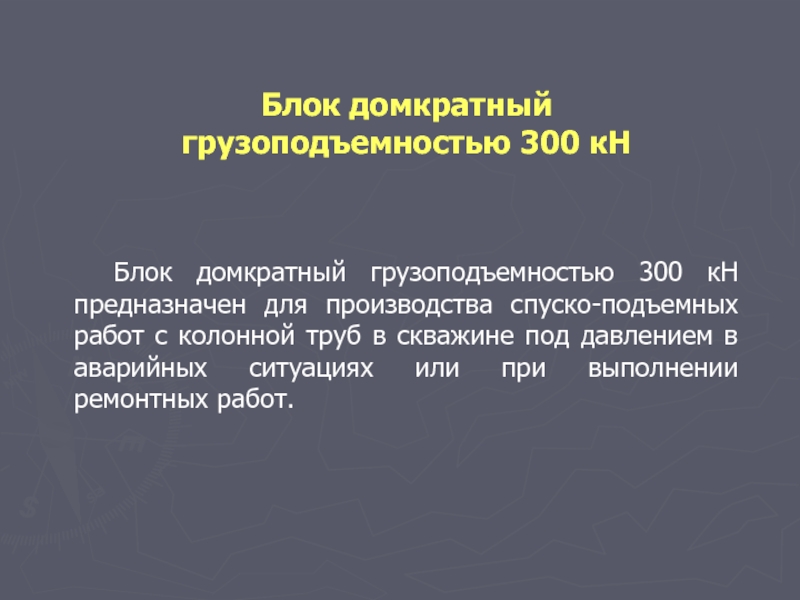

для производства спуско-подъемных работ с колонной труб в скважине под

давлением в аварийных ситуациях или при выполнении ремонтных работ.

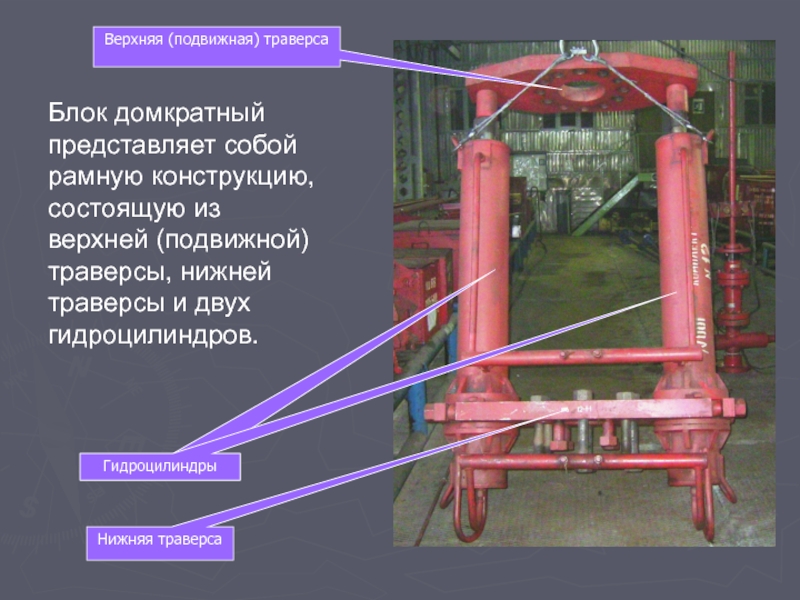

траверсы, нижней траверсы и двух гидроцилиндров.
Верхняя (подвижная) траверса
Гидроцилиндры
Нижняя траверса
Гидроцилиндры

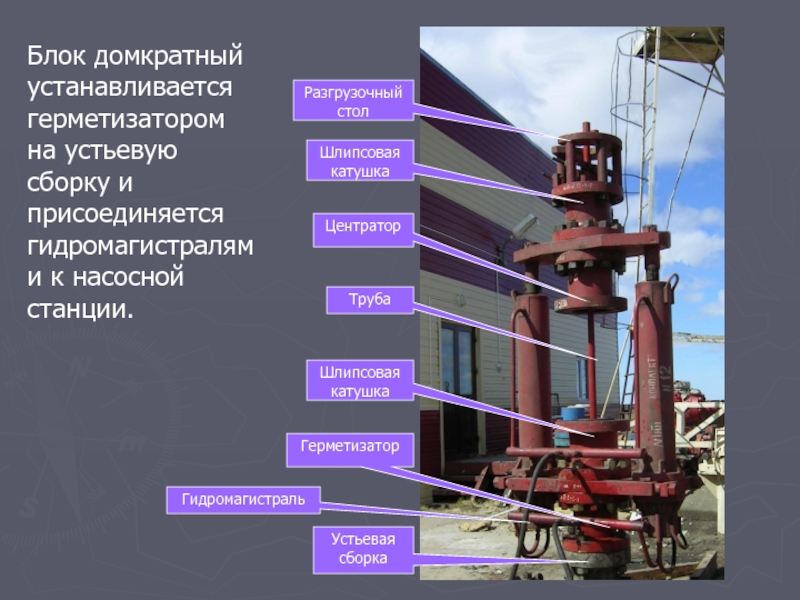

двумя шлипсовыми катушками, разгрузочным столом .
центратор
гермитизатор

к насосной станции.
Шлипсовая катушка
Центратор
Шлипсовая катушка
Герметизатор
Устьевая сборка
Разгрузочный стол
Гидромагистраль
Труба

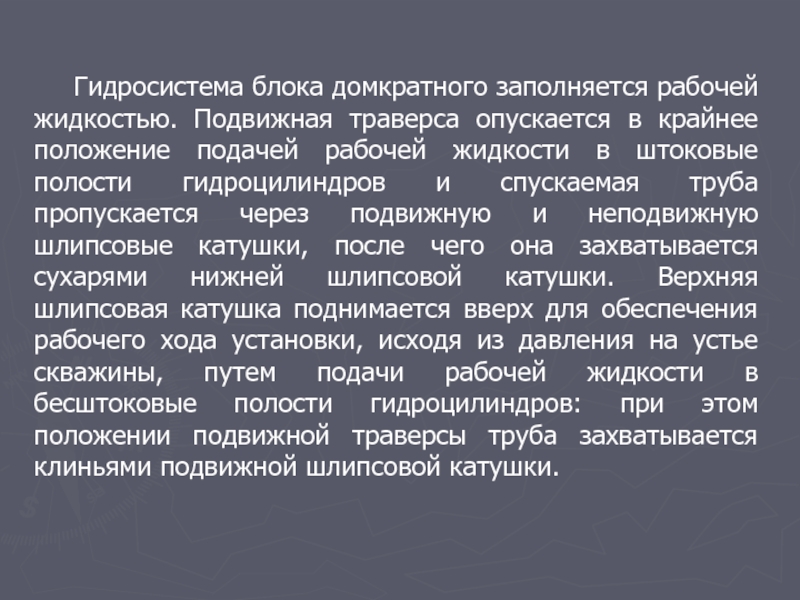

крайнее положение подачей рабочей жидкости в штоковые полости гидроцилиндров и

спускаемая труба пропускается через подвижную и неподвижную шлипсовые катушки, после чего она захватывается сухарями нижней шлипсовой катушки. Верхняя шлипсовая катушка поднимается вверх для обеспечения рабочего хода установки, исходя из давления на устье скважины, путем подачи рабочей жидкости в бесштоковые полости гидроцилиндров: при этом положении подвижной траверсы труба захватывается клиньями подвижной шлипсовой катушки.

протаскивается через герметизирующий элемент герметизатора, т.е. осуществляем ее принудительный спуск

в скважину. В конце хода клинья нижней шлипсовой катушки закрываются, захватывая и удерживая трубу. Указанный цикл повторяется до спуска колонны труб на необходимую глубину.

принудительном спуске и подъеме труб под давлением.

426 мм. На обоих концах снаружи имеется цилиндрическая резьба М

420x6, на которую навинчиваются фланцы.

гайка

канавка

Внутренний диаметр корпуса 335 мм, в нижней части имеется уступ толщиной 30 мм, в который упираются втулки-гнезда уплотняющих элементов, а в верхней части на длину 200 мм нарезана резьба, в которую ввинчивается гайка, зажимающая уплотнительные элементы (сальник "Циссон") На торцах фланцев врезана канавка под металлические уплотняющие кольца диаметром по центру 380+0,1..

нее резиновой манжетой и пальцев, которые упрочняют связь манжеты с

обоймой

в корпус производится с помощью механического приспособления.









После установки сальников "Циссон",

в корпус ввинчивается зажимная гайка, которая препятствует перемещению вдоль оси уплотняющих элементов под влиянием сил трения, возникающих при прохождении через них труб и особенно муфт.

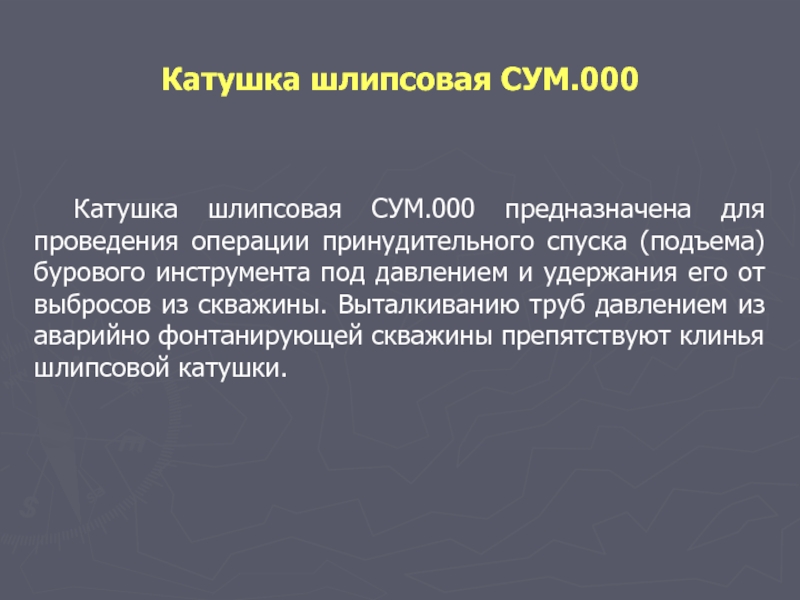

спуска (подъема) бурового инструмента под давлением и удержания его от

выбросов из скважины. Выталкиванию труб давлением из аварийно фонтанирующей скважины препятствуют клинья шлипсовой катушки.

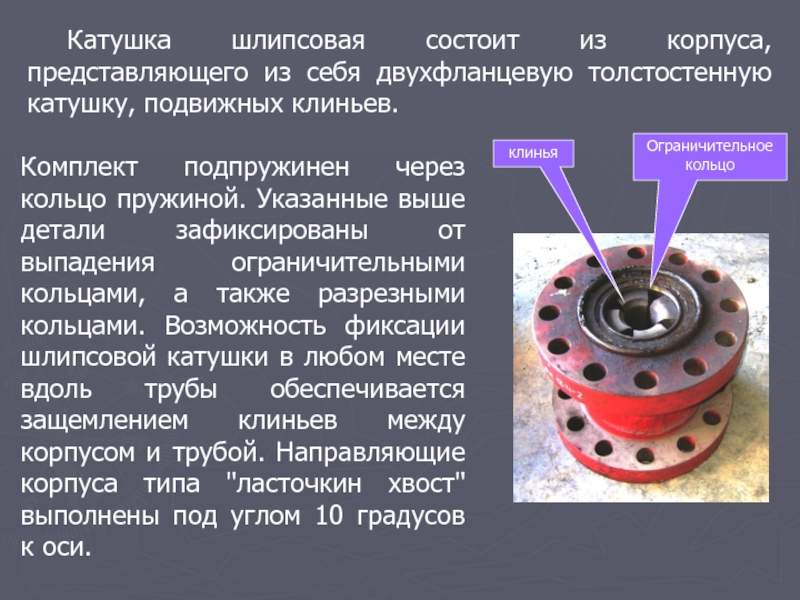

выпадения ограничительными кольцами, а также разрезными кольцами. Возможность фиксации шлипсовой

катушки в любом месте вдоль трубы обеспечивается защемлением клиньев между корпусом и трубой. Направляющие корпуса типа "ласточкин хвост" выполнены под углом 10 градусов к оси.

Катушка шлипсовая состоит из корпуса, представляющего из себя двухфланцевую толстостенную катушку, подвижных клиньев.

клинья

Ограничительное кольцо

клиньев шлипсовой катушки при их замене, демонтаже труб, а также

при подъеме инструмента из скважины, находящейся под давлением, в случае работы с канатной оснасткой или неисправности гидрораскрывателей.

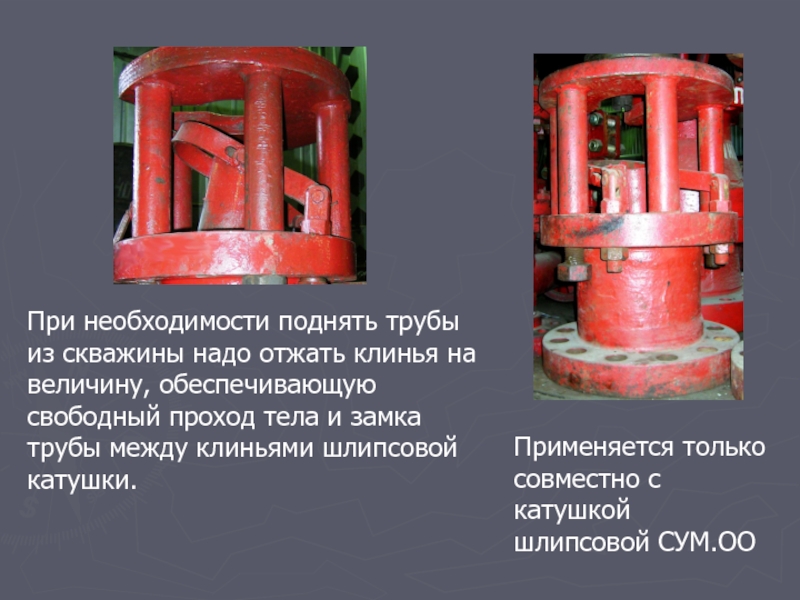

величину, обеспечивающую свободный проход тела и замка трубы между клиньями

шлипсовой катушки.

Применяется только совместно с катушкой шлипсовой СУМ.ОО

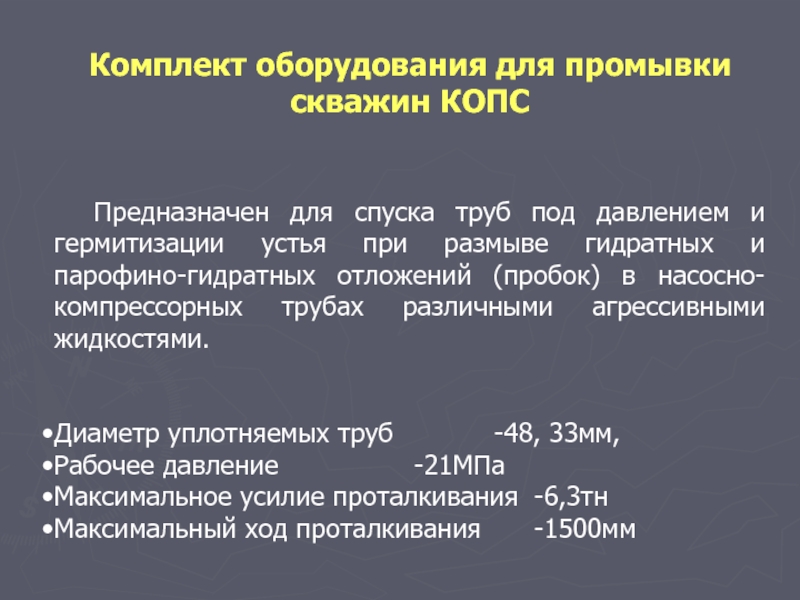

давлением и гермитизации устья при размыве гидратных и парофино-гидратных отложений

(пробок) в насосно-компрессорных трубах различными агрессивными жидкостями.


Диаметр уплотняемых труб -48, 33мм,
Рабочее давление -21МПа
Максимальное усилие проталкивания -6,3тн
Максимальный ход проталкивания -1500мм

КШ 48-33х63,
Фланец переходной под
фланец фонтанной арматуры,
Клапан обратный
КО НКТ

48х21,
КО НКТ33х12,
КО НКТ 73/48х21,
Хомут ХСТ 48-33х63,
Строп,
Ролик натяжной.

Фланец переходной

Превентор

Головка ГГ

Катушка шлипсовая

Хомут ХСТ

Строп

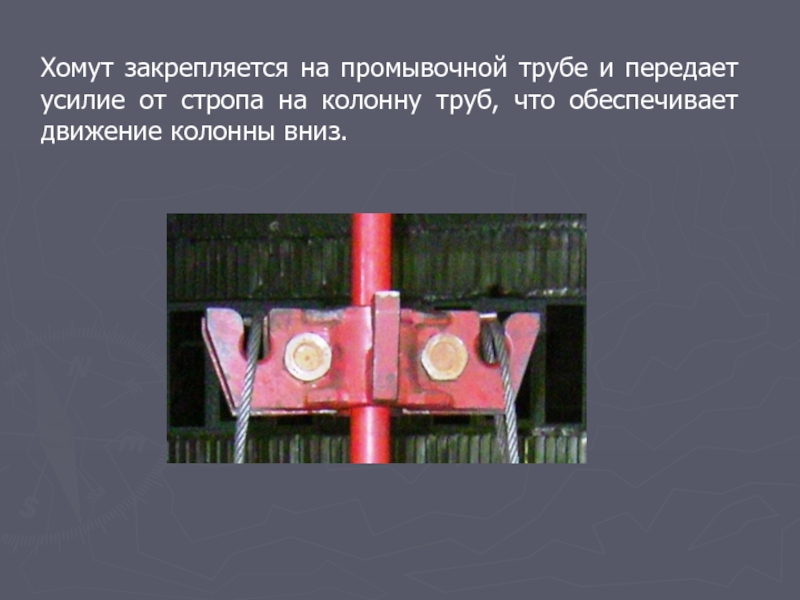

на колонну труб, что обеспечивает движение колонны вниз.

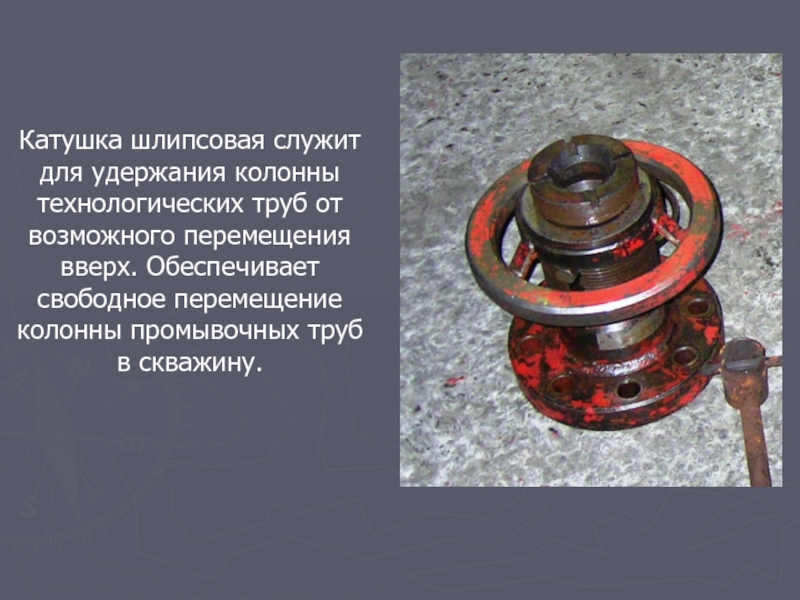

перемещения вверх. Обеспечивает свободное перемещение колонны промывочных труб в скважину.

эксплуатационной колонной. Обеспечивает пропуск промывочной колонны.

помощи съемника

повышении давления выше эксплуатационного давления комплекта.
При перерывах в работе с

оставлением труб в скважине для предупреждения выбросов оборудования из скважины
При необходимости замены катушки шлипсовой, головки герметизирующей или их узлов и деталей

мачты подъемника, правильностью сборки комплекта
Закрывание превентора необходимо производить при

подвешенной на талях промывочной колонне по гладкой части трубы. Запрещается расхаживание труб при закрытых плашках превентора
После монтажа комплекта на устье опрессовать водой на давление допустимое для данной колонны, но не выше рабочего давления комплекта
Закрывать превентор при любых остановках в работе при наличии труб в скважине.
