Компьютерные сети
Содержание
- 1. Компьютерные сети
- 2. Это совокупность компьютеров, взаимосвязанных через каналы передачи
- 3. Сетевое оборудованиеПримеры активногосетевого оборудования:МаршрутизаторКоммутаторМодемПринт-серверАдаптерПримеры пассивногосетевого оборудования:КабельПатч-кордРозеткаКоннекторПатч-панельЭто устройства, необходимые для работы компьютерной сети.
- 4. Это устройство, передающее данные, поступившие на входной порт, на все оставшиеся порты.Концентратор (hub) Концентратор2А34В5123456
- 5. Это устройство, передающее данные, поступившие на входной порт, на порт назначения.Коммутатор (switch) Коммутатор2А34В5123456
- 6. Это устройство, объединяющее сети с общим протоколом,
- 7. Локальная сеть (ЛВС – локальная вычислительная сеть,
- 8. Глобальная сеть (ГВС, WAN – World Area
- 9. Региональные сети – это сети, существующие обычно в пределах
- 10. По ведомственной принадлежности сети могут быть:Принадлежат одной
- 11. Низкоскоростные (до 10 Мбит/с);Среднескоростные (до 100 Мбит/с);Высокоскоростные
- 12. Сервер — это специально выделенный высокопроизводительный компьютер,
- 13. Проводные (на коаксиальном кабеле, на витой паре,
- 14. Выделяют следующие топологии:общая шина;звезда;кольцо;снежинка;дерево.По топологии – по способу соединения компьютеров между собой:
- 15. Топология «шина»Шина - пассивная топология. Это значит,
- 16. Топология «кольцо»Кольцо - активная топология, в которой
- 17. Топология «звезда»Все компьютеры с помощью сегментов кабеля
- 18. Топология «звезда»Активные концентраторы регенерируют и передают сигналы.Пассивные
- 19. Топология «расширенная звезда»Сеть содержит более двух конечных
- 20. Ячеистая топологияСеть содержит по крайней мере два узла, имеющих два или более пути между ними.
- 21. Топология «дерево»Топология дерево представляет собой особый тип
- 22. Одноранговая сеть – это сеть равноправных компьютеров, каждый
- 23. В иерархической сети при установке сети заранее
- 24. Спасибо за внимание!
- 25. Скачать презентанцию
Это совокупность компьютеров, взаимосвязанных через каналы передачи данных для обеспечения обмена информацией и коллективного доступа пользователей к аппаратным, программным и информационным ресурсам сети.Компьютерная сеть
Слайды и текст этой презентации
Слайд 2Это совокупность компьютеров, взаимосвязанных через каналы передачи данных для обеспечения

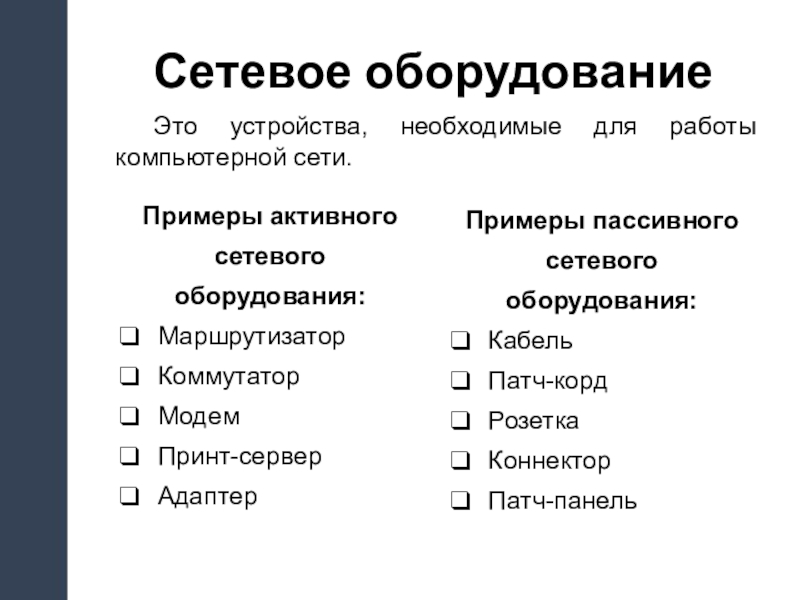

Слайд 3Сетевое оборудование
Примеры активного
сетевого оборудования:
Маршрутизатор
Коммутатор
Модем
Принт-сервер
Адаптер
Примеры пассивного
сетевого оборудования:
Кабель
Патч-корд
Розетка
Коннектор
Патч-панель
Это устройства, необходимые для работы
компьютерной сети.

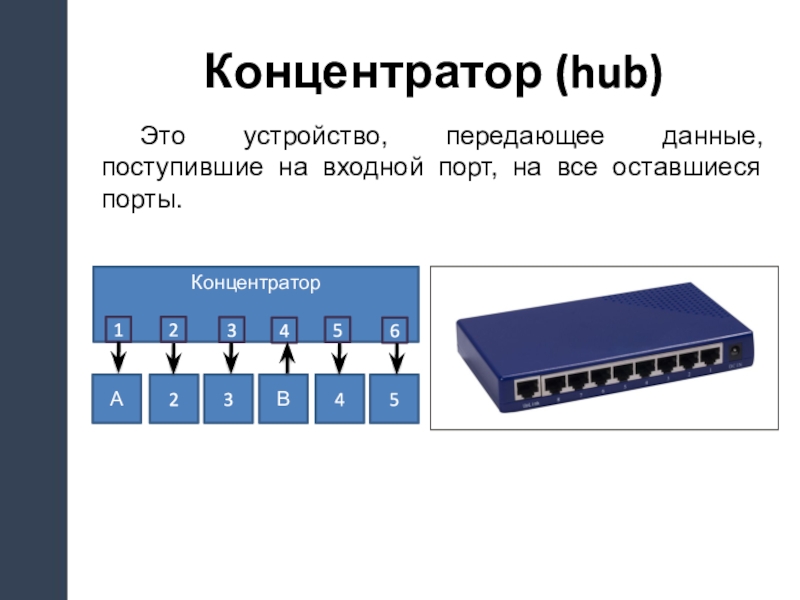

Слайд 4Это устройство, передающее данные, поступившие на входной порт, на все
оставшиеся порты.
Концентратор (hub)
Концентратор
2
А
3
4
В
5
1
2
3
4
5
6

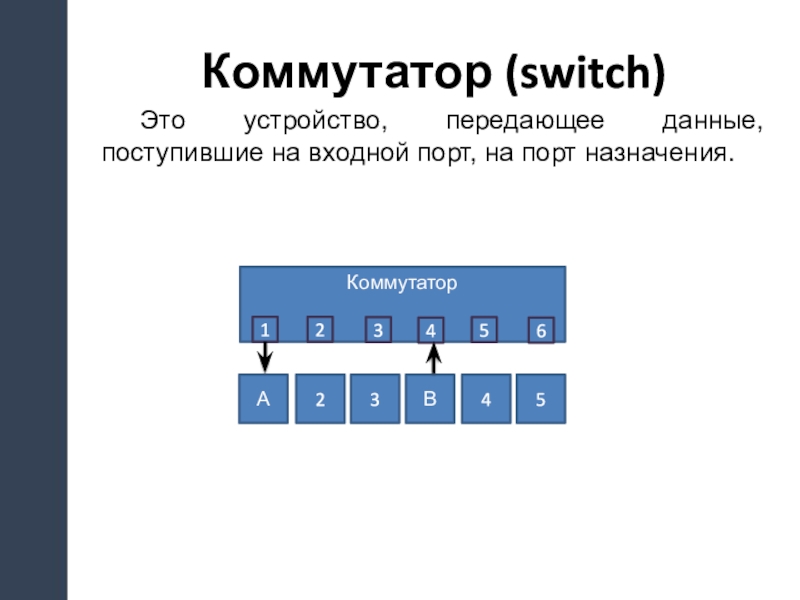

Слайд 5Это устройство, передающее данные, поступившие на входной порт, на порт
назначения.
Коммутатор (switch)
Коммутатор
2
А
3
4
В
5
1
2
3
4
5
6

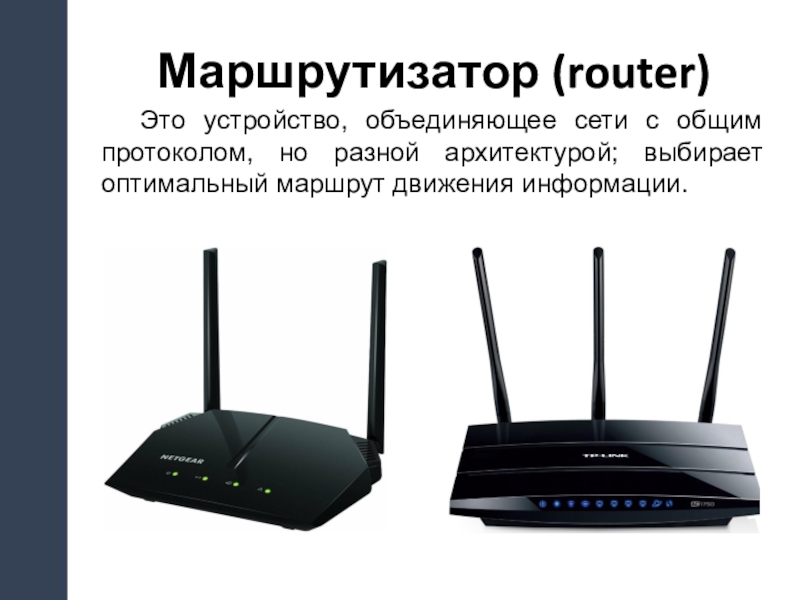

Слайд 6Это устройство, объединяющее сети с общим протоколом, но разной архитектурой;
выбирает оптимальный маршрут движения информации.
Маршрутизатор (router)

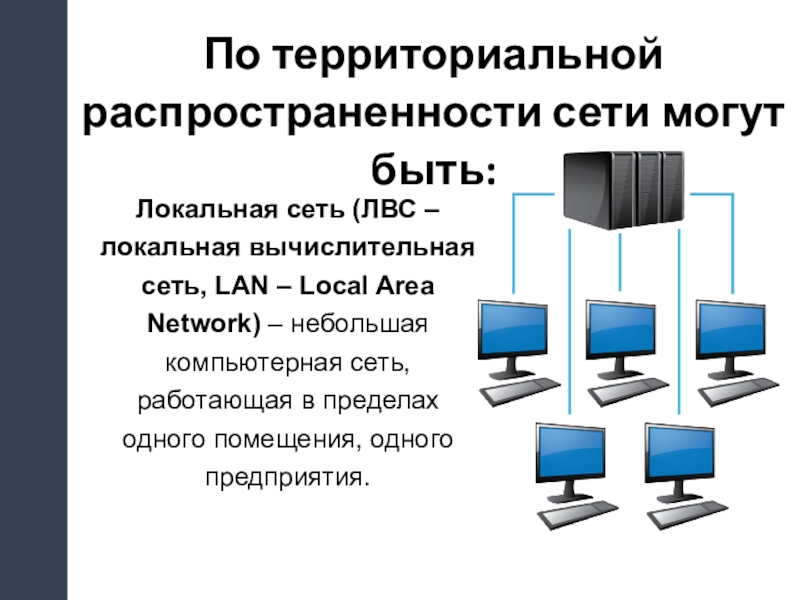

Слайд 7Локальная сеть (ЛВС – локальная вычислительная сеть, LAN – Local
Area Network) – небольшая компьютерная сеть, работающая в пределах одного
помещения, одного предприятия.По территориальной распространенности сети могут быть:

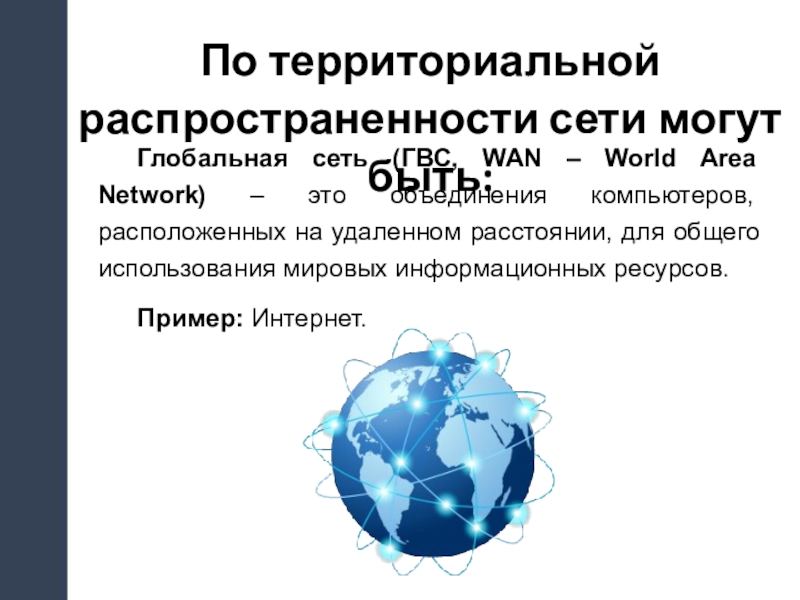

Слайд 8Глобальная сеть (ГВС, WAN – World Area Network) – это
объединения компьютеров, расположенных на удаленном расстоянии, для общего использования мировых
информационных ресурсов.Пример: Интернет.
По территориальной распространенности сети могут быть:

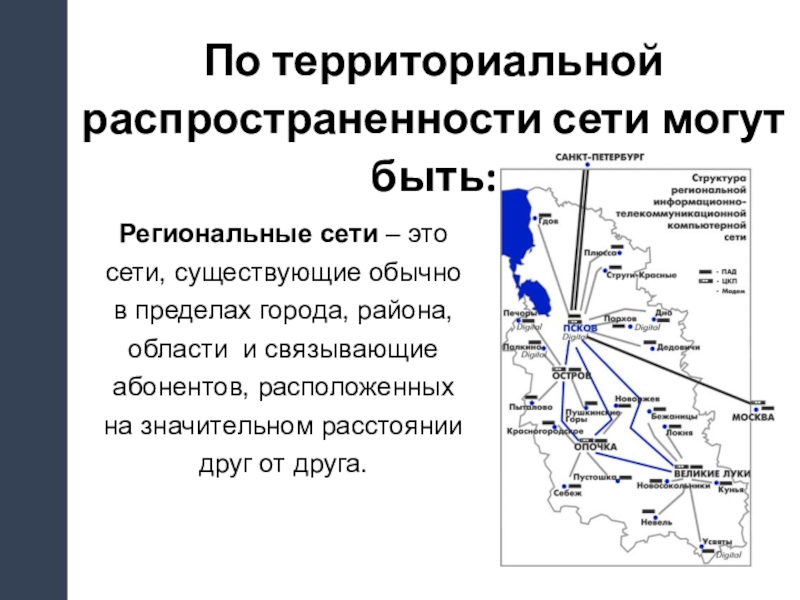

Слайд 9Региональные сети – это сети, существующие обычно в пределах города, района, области
и связывающие абонентов, расположенных на значительном расстоянии друг от друга.
По
территориальной распространенности сети могут быть:

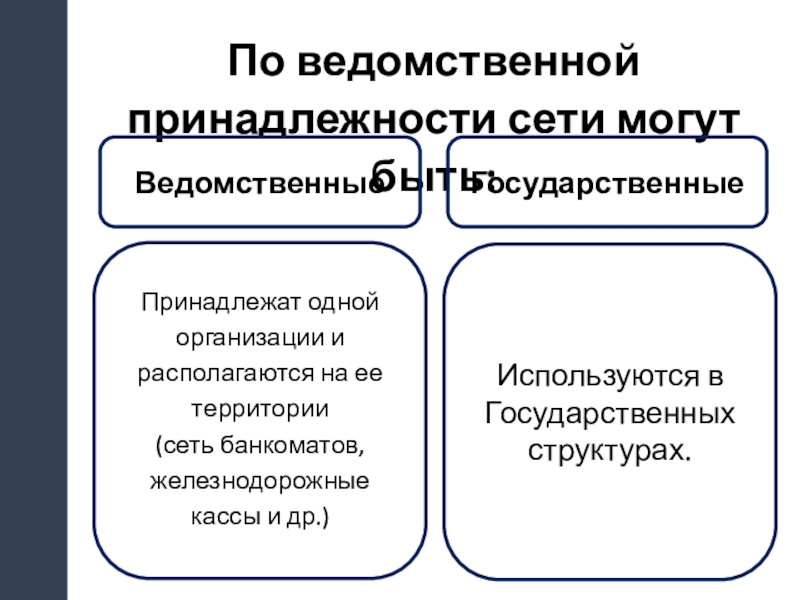

Слайд 10По ведомственной принадлежности сети могут быть:
Принадлежат одной организации и располагаются
на ее территории
(сеть банкоматов, железнодорожные кассы и др.)
Используются в Государственных
структурах.Ведомственные
Государственные
Слайд 11Низкоскоростные (до 10 Мбит/с);
Среднескоростные (до 100 Мбит/с);
Высокоскоростные (свыше 100 Мбит/с).
Скорость
передачи информации — это скорость передачи данных, выраженная в количестве
бит, символов или блоков, передаваемых за единицу времени.По скорости передачи информации сети могут быть:

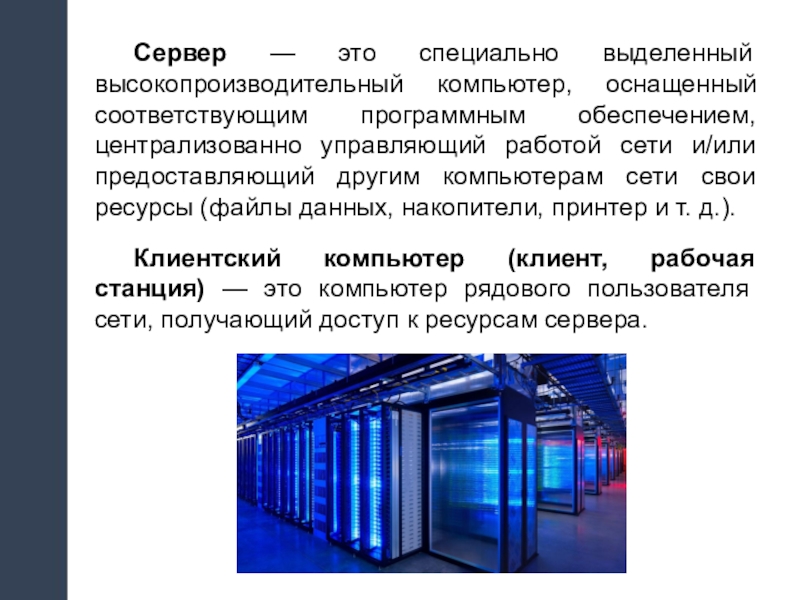

Слайд 12Сервер — это специально выделенный высокопроизводительный компьютер, оснащенный соответствующим программным
обеспечением, централизованно управляющий работой сети и/или предоставляющий другим компьютерам сети
свои ресурсы (файлы данных, накопители, принтер и т. д.).Клиентский компьютер (клиент, рабочая станция) — это компьютер рядового пользователя сети, получающий доступ к ресурсам сервера.
Слайд 13Проводные (на коаксиальном кабеле, на витой паре, оптоволоконные);
По типу среды
передачи сети могут быть:
Беспроводные (с передачей информации по радиоканалам или
в инфракрасном диапазоне).

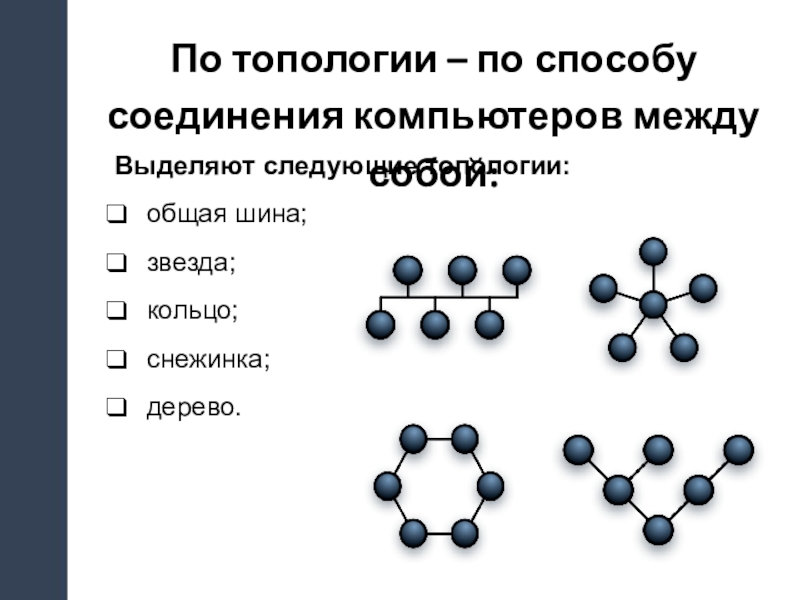

Слайд 14Выделяют следующие топологии:
общая шина;
звезда;
кольцо;
снежинка;
дерево.
По топологии – по способу соединения компьютеров
между собой:

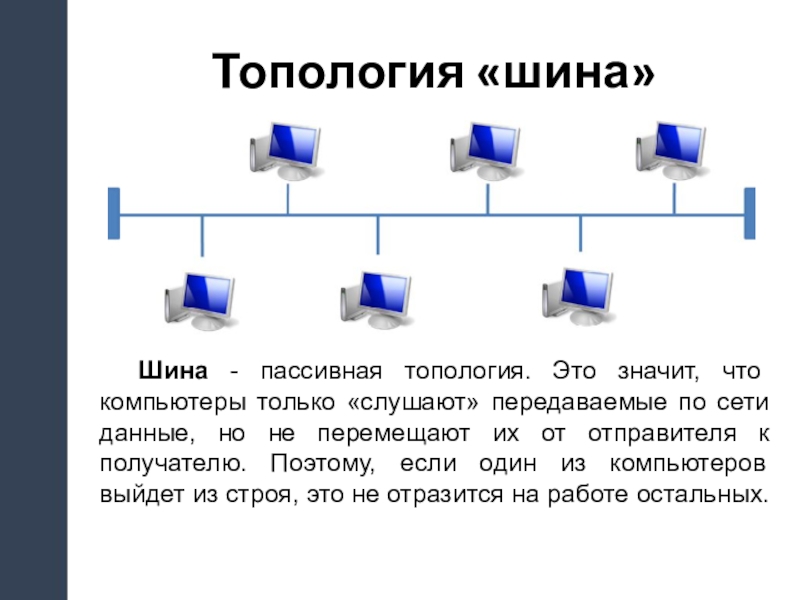

Слайд 15Топология «шина»
Шина - пассивная топология. Это значит, что компьютеры только
«слушают» передаваемые по сети данные, но не перемещают их от
отправителя к получателю. Поэтому, если один из компьютеров выйдет из строя, это не отразится на работе остальных.

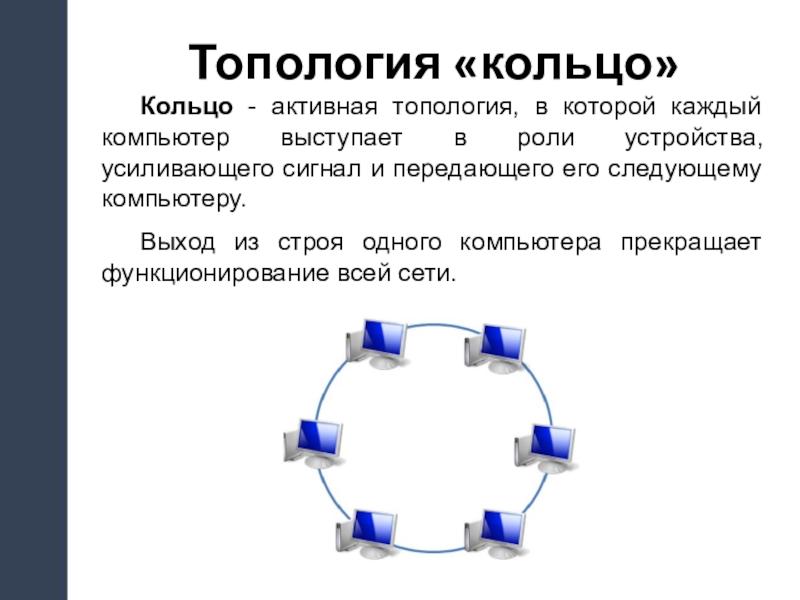

Слайд 16Топология «кольцо»
Кольцо - активная топология, в которой каждый компьютер выступает
в роли устройства, усиливающего сигнал и передающего его следующему компьютеру.
Выход из строя одного компьютера прекращает функционирование всей сети.

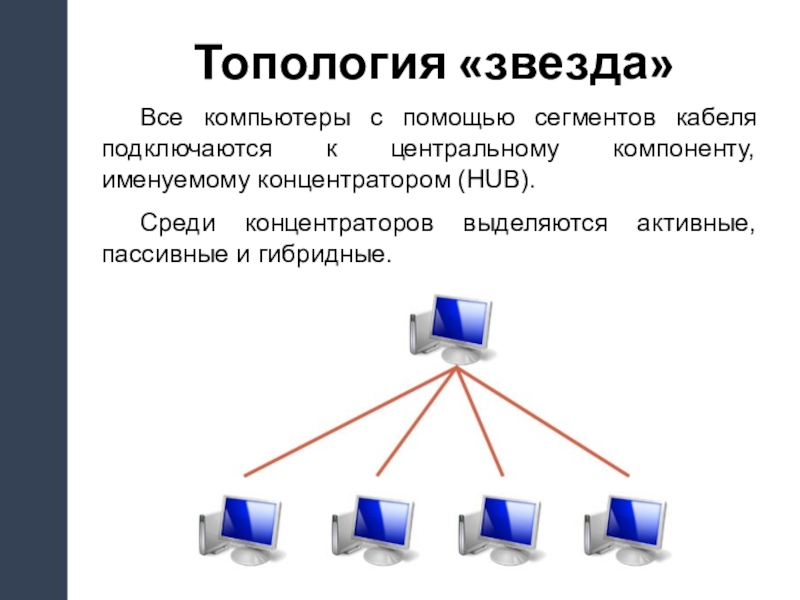

Слайд 17Топология «звезда»
Все компьютеры с помощью сегментов кабеля подключаются к центральному
компоненту, именуемому концентратором (HUB).
Среди концентраторов выделяются активные, пассивные и гибридные.

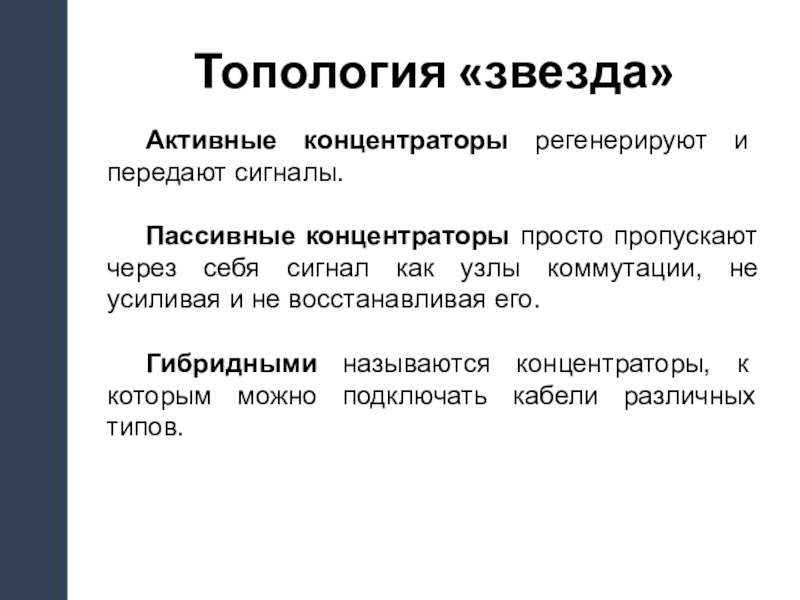

Слайд 18Топология «звезда»
Активные концентраторы регенерируют и передают сигналы.
Пассивные концентраторы просто пропускают
через себя сигнал как узлы коммутации, не усиливая и не
восстанавливая его.Гибридными называются концентраторы, к которым можно подключать кабели различных типов.

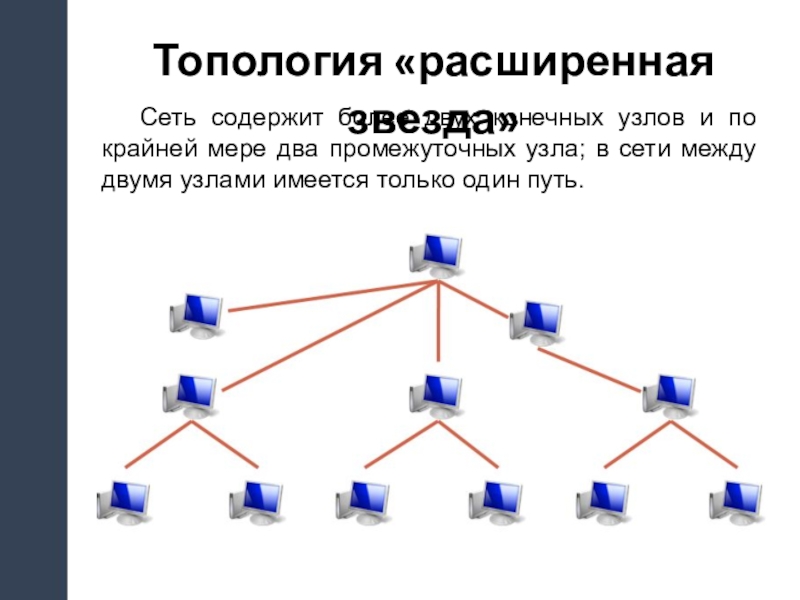

Слайд 19Топология «расширенная звезда»
Сеть содержит более двух конечных узлов и по
крайней мере два промежуточных узла; в сети между двумя узлами
имеется только один путь.
Слайд 20Ячеистая топология
Сеть содержит по крайней мере два узла, имеющих два
или более пути между ними.
Слайд 21Топология «дерево»
Топология дерево представляет собой особый тип структуры, в которой
многие соединенные элементы расположены как ветви дерева (организация компьютеров в
корпоративной сети или информации в базе данных).

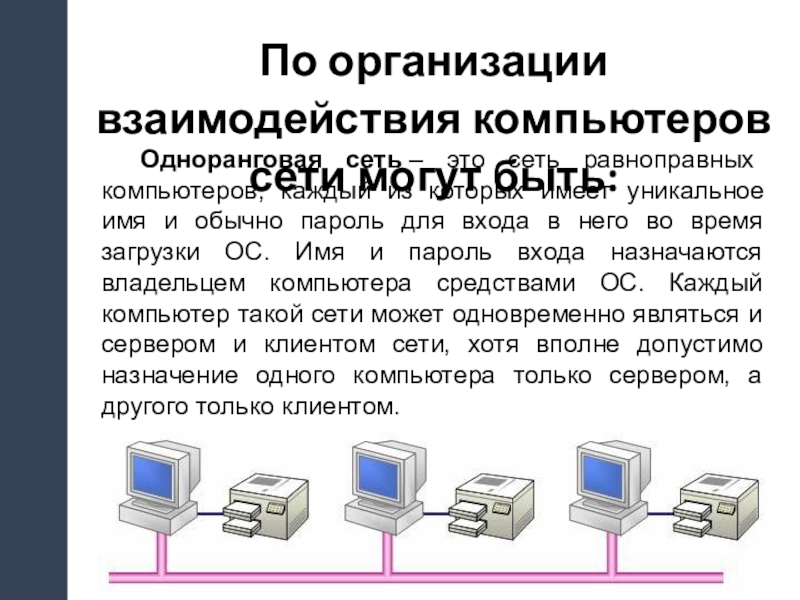

Слайд 22Одноранговая сеть – это сеть равноправных компьютеров, каждый из которых имеет
уникальное имя и обычно пароль для входа в него во
время загрузки ОС. Имя и пароль входа назначаются владельцем компьютера средствами ОС. Каждый компьютер такой сети может одновременно являться и сервером и клиентом сети, хотя вполне допустимо назначение одного компьютера только сервером, а другого только клиентом.По организации взаимодействия компьютеров сети могут быть:

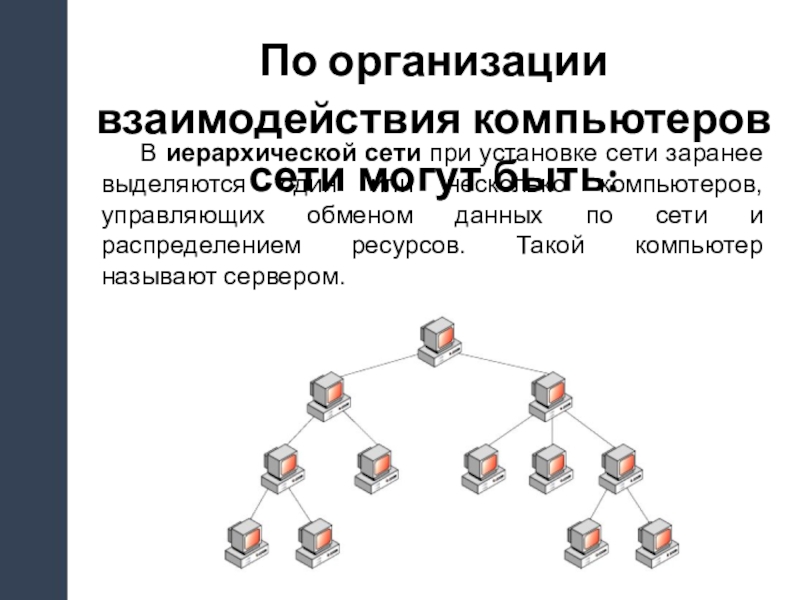

Слайд 23В иерархической сети при установке сети заранее выделяются один или
несколько компьютеров, управляющих обменом данных по сети и распределением ресурсов.
Такой компьютер называют сервером.По организации взаимодействия компьютеров сети могут быть:
