Конструирование элементов несущих конструкции РЭА
Содержание
- 1. Конструирование элементов несущих конструкции РЭА
- 2. 5.1. Рациональный выбор НКПараметрывыбора блокаФорма блокаХарактеристика профилей
- 3. Между Sпр и Kпр существует зависимость Данное
- 4. Рациональные характеристики профилей НК,работающих на изгиб при
- 5. П р и м е р: П
- 6. ПРАВИЛА СОЗДАНИЯ РЭА С МИНИМАЛЬНОЙ МАССОЙ НК
- 7. Допустимое напряжение [σ] при расчете деталей на
- 8. Жесткость оценивается коэффициентом жесткости λ,для случая растяжения
- 9. Значения коэффициентов А ;5.1. Рациональный выбор НКПараметрывыбора
- 10. .Оптимальную жесткость деталей получают методами, не требующими
- 11. Материалы НК необходимо выбирать с учетомудельных прочности
- 12. Направляющими называются детали или их части, обеспечивающие
- 13. Облегчающие отверстияЗависимость Qm от размеров облегчающих отверстийвыемкапроточка5.2. Направляющие в НКОпределенияОблегчающие ОтверстияКлассификация направляющихНаправляющие
- 14. КАССИФИКАЦИЯ КОНСТРУКЦИИ НАПРАВЛЯЮЩИХсовмещенныеиндивидуальныегрупповые5.2. Направляющие в НКОпределенияОблегчающие ОтверстияКлассификация направляющихНаправляющие
- 15. 5.2. Направляющие в НКОпределенияОблегчающие ОтверстияКлассификация направляющихНаправляющие
- 16. Скачать презентанцию
5.1. Рациональный выбор НКПараметрывыбора блокаФорма блокаХарактеристика профилей НКПримерыПравила созданияРЭАНапряжениеЖесткостьКоэффициентОптимальная жесткостьМатериалы НКФИЛЬМ О рациона-льном выборе Рациональный выбор формы блока проводят по трем параметрам:I приведенная площадь наружной поверхности;Sпр = S / V
Слайды и текст этой презентации
Слайд 1О
Г
Л
А
В
Л
Е
Н
И
Е
5. Конструирование элементов несущих конструкций РЭА
5.1. Рациональный
выбор несущих конструкций
Слайд 25.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы
НК
ФИЛЬМ О рациона-
льном выборе

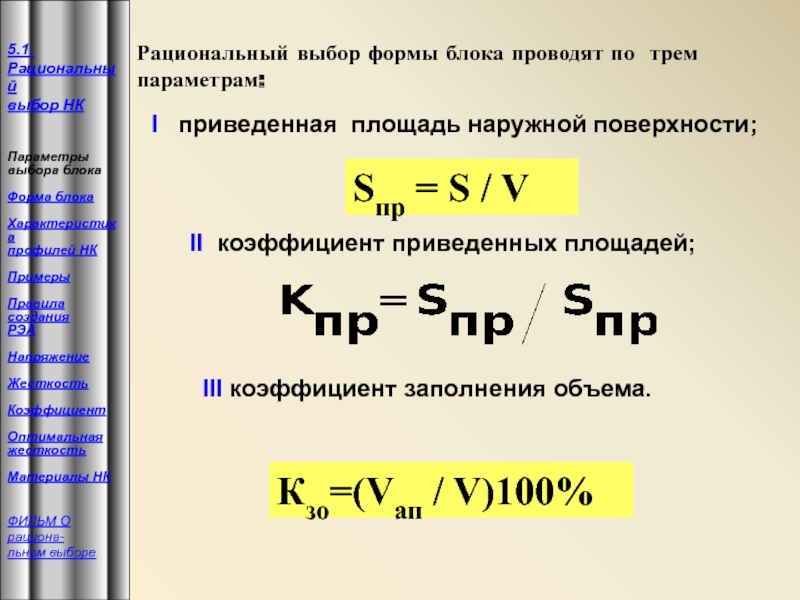

Рациональный выбор формы блока проводят по
трем параметрам:I приведенная площадь наружной поверхности;
Sпр = S / V
Кзо=(Vап / V)100%
III коэффициент заполнения объема.
II коэффициент приведенных площадей;

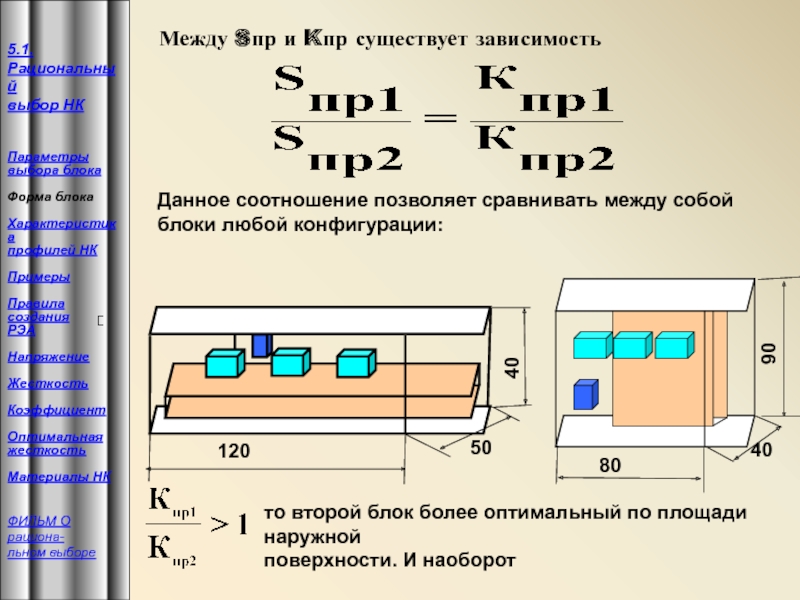

Слайд 3Между Sпр и Kпр существует зависимость
Данное соотношение позволяет сравнивать
между собой
блоки любой конфигурации:
то второй блок более оптимальный по
площади наружной поверхности. И наоборот
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
Слайд 4Рациональные характеристики профилей НК,
работающих на изгиб
при расчете на прочность
при
расчете на жесткость
где Gпр и Gж - рациональные характеристики профилей;
J - момент инерции сеченияW - момент сопротивления
F - площадь сечения профиля .
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
Слайд 5П р и м е р:
П р и м
е р: круглый профиль имеет Gж =
3.6,а квадратный с квадратным отверстием (А=0.9) Gж = 1.1
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе

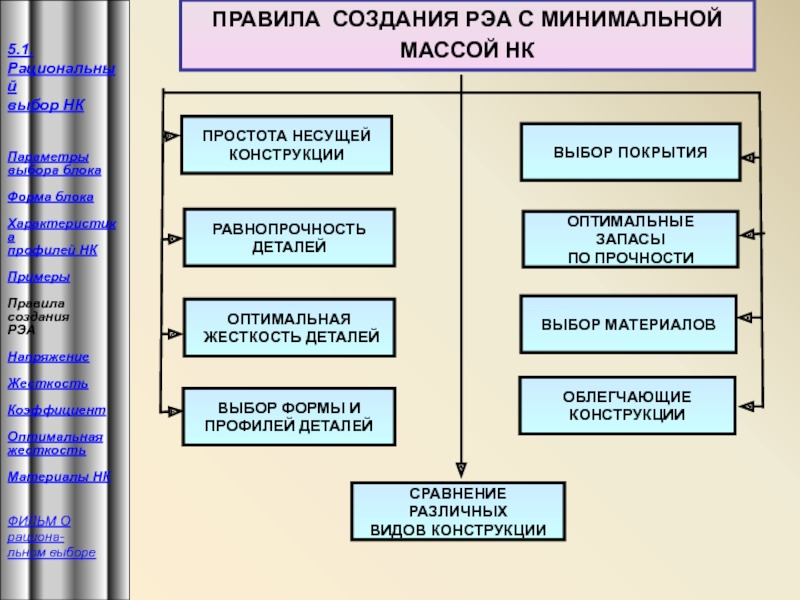

Слайд 6ПРАВИЛА СОЗДАНИЯ РЭА С МИНИМАЛЬНОЙ МАССОЙ НК
ПРОСТОТА НЕСУЩЕЙ
КОНСТРУКЦИИ
ОПТИМАЛЬНЫЕ ЗАПАСЫ
ПО ПРОЧНОСТИ
РАВНОПРОЧНОСТЬ
ДЕТАЛЕЙ
ОПТИМАЛЬНАЯ
ЖЕСТКОСТЬ ДЕТАЛЕЙ
ВЫБОР ФОРМЫ И
ПРОФИЛЕЙ
ДЕТАЛЕЙВЫБОР МАТЕРИАЛОВ
ОБЛЕГЧАЮЩИЕ
КОНСТРУКЦИИ
ВЫБОР ПОКРЫТИЯ
СРАВНЕНИЕ РАЗЛИЧНЫХ
ВИДОВ КОНСТРУКЦИИ
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
Слайд 7Допустимое напряжение [σ] при расчете деталей
на прочность:
где σпр -
предельное напряжение; n - запас прочности.
Равнопрочная деталь, работающая на растяжение
– сжатие должна иметь одинаковые напряжения во всех
сечениях
Напряжения в сечениях определяются следующим
образом:
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
![Допустимое напряжение [σ] при расчете деталей на прочность:где σпр - предельное напряжение; n - запас прочности.Равнопрочная деталь,](/img/thumbs/8626c9d7bae32960ef1a06c36acafec7-800x.jpg "Конструирование элементов несущих конструкции РЭА Допустимое напряжение [σ] при расчете деталей на прочность:где σпр - предельное")
Слайд 8Жесткость оценивается коэффициентом жесткости λ,
для случая растяжения - сжатия
для случая
изгиба
Условие равножесткости деталей, изготовленных из одинакового материала:
для случая растяжения –
сжатия для случая изгиба
Значения коэффициентов А приведены в таблице.
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
Слайд 9

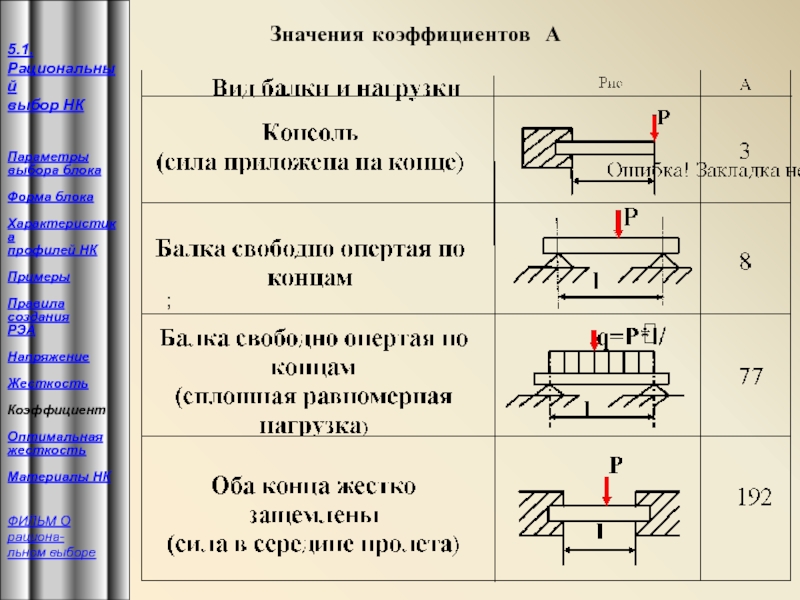

Значения коэффициентов А
;
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей
НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
Слайд 10
.
Оптимальную жесткость деталей получают методами, не требующими увеличения массы:
вводить отбортовки,
выдавки, ребра жесткости и другие элементы, повышающие жесткость в листовых
деталях;3) необходимое напряжение изгиба в деталях заменять на растяжения – сжатия, вводя дополнительные стержни;
2) вводить косынки для
сопряжения стержневых
деталей каркасов и рам
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе
III
НЕОБХОДИМО
Слайд 11Материалы НК необходимо выбирать с учетом
удельных прочности и жесткости или
обобщенного коэффициента.
Удельная прочность
Удельная жесткость
Обобщенный
коэффициент
где σ0.2
- условный предел текучести; ρ - плотность материала. E - табличное значение
Для сравнения вариантов конструкции можно
пользоваться формулами:
относительного выигрыша
5.1.
Рациональный
выбор НК
Параметры
выбора блока
Форма блока
Характеристика
профилей НК
Примеры
Правила создания
РЭА
Напряжение
Жесткость
Коэффициент
Оптимальная
жесткость
Материалы НК
ФИЛЬМ О рациона-
льном выборе

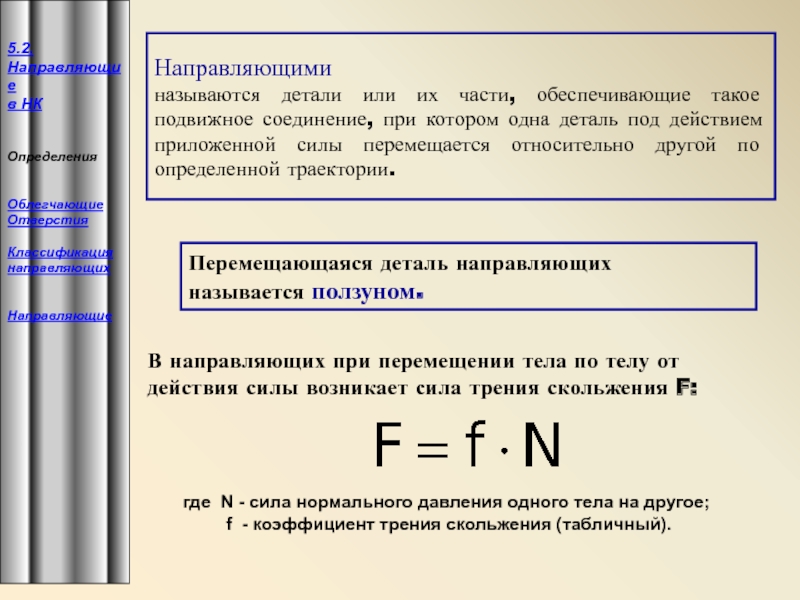

Слайд 12Направляющими
называются детали или их части, обеспечивающие такое подвижное соединение,
при котором одна деталь под действием приложенной силы перемещается относительно
другой по определенной траектории.Перемещающаяся деталь направляющих
называется ползуном.
В направляющих при перемещении тела по телу от действия силы возникает сила трения скольжения F:
где N - сила нормального давления одного тела на другое;
f - коэффициент трения скольжения (табличный).
5.2.
Направляющие
в НК
Определения
Облегчающие
Отверстия
Классификация
направляющих
Направляющие
Слайд 13Облегчающие отверстия
Зависимость Qm от размеров облегчающих отверстий
выемка
проточка
5.2.
Направляющие
в НК
Определения
Облегчающие
Отверстия
Классификация
направляющих
Направляющие
Слайд 14КАССИФИКАЦИЯ КОНСТРУКЦИИ НАПРАВЛЯЮЩИХ
совмещенные
индивидуальные
групповые
5.2.
Направляющие
в НК
Определения
Облегчающие
Отверстия
Классификация
направляющих
Направляющие
Слайд 15
5.2.
Направляющие
в НК
Определения
Облегчающие
Отверстия
Классификация
направляющих
Направляющие
