Лекция №8
Содержание
- 1. Лекция №8
- 2. Смачивание, краевой угол смачивания σж- поверхностное
- 3. Слайд 3
- 4. Виды адгезионного взаимодействия, адгезия, когезия Адгезия -
- 5. Слайд 5
- 6. Адгезионный вид разрушения (1) - на границе
- 7. Слайд 7
- 8. Переход КФ смолы в твердое состояние1 фаза
- 9. Факторы, влияющие на качество клеевого шва и
- 10. Сочетание заданной дисперсности распыления (dк

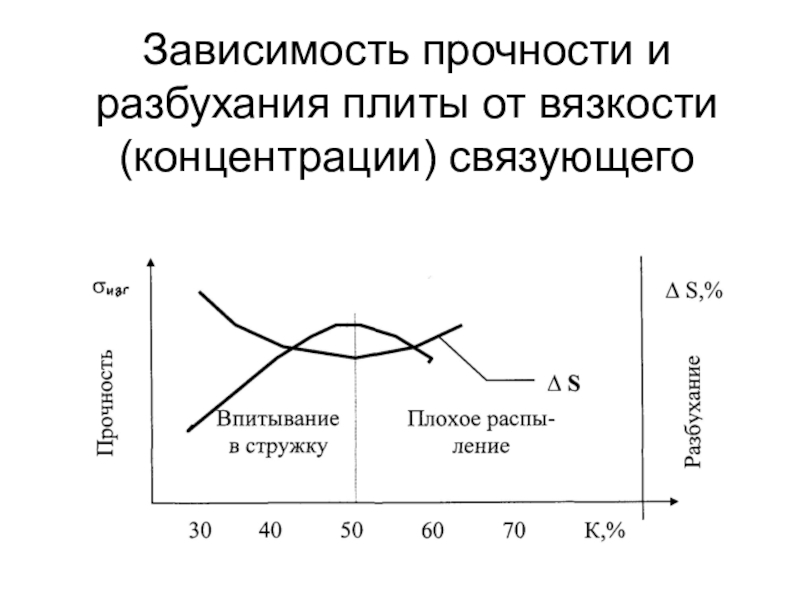

- 11. Зависимость прочности и разбухания плиты от вязкости (концентрации) связующего
- 12. Структурные свойства плитыОптимальная упаковка стружки наружного слоя,

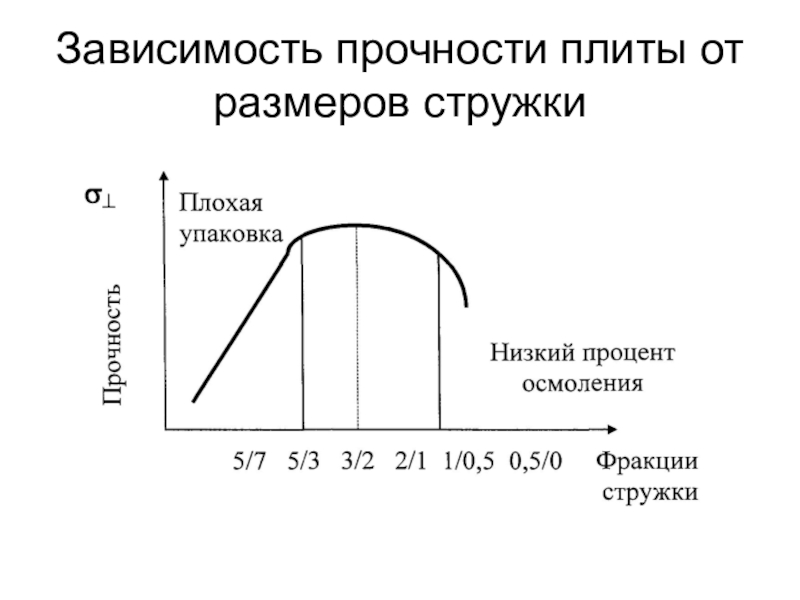

- 13. Зависимость прочности плиты от размеров стружки
- 14. Средний слой плиты следует формировать из смеси
- 15. Шероховатость стружки
- 16. Капельки связующего попадают в трещины на древесных
- 17. Вид клеевого шваНаилучшее качество склеивания получают при
- 18. Форма древесных частиц Оптимальными прочностными свойствами обладают
- 19. Скачать презентанцию
Смачивание, краевой угол смачивания σж- поверхностное натяжение жидкости, σт- поверхностная энергия твердого тела. При σж σт, α>90° - нет смачивания
Слайды и текст этой презентации

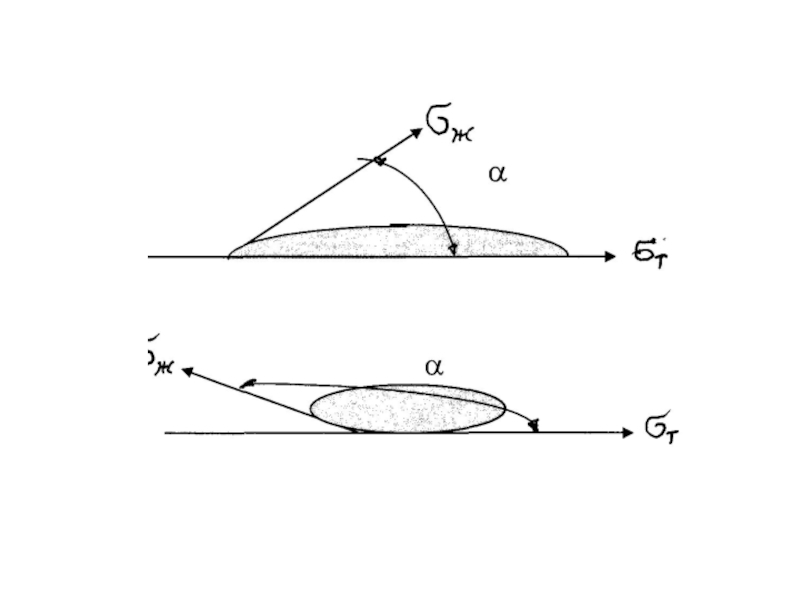

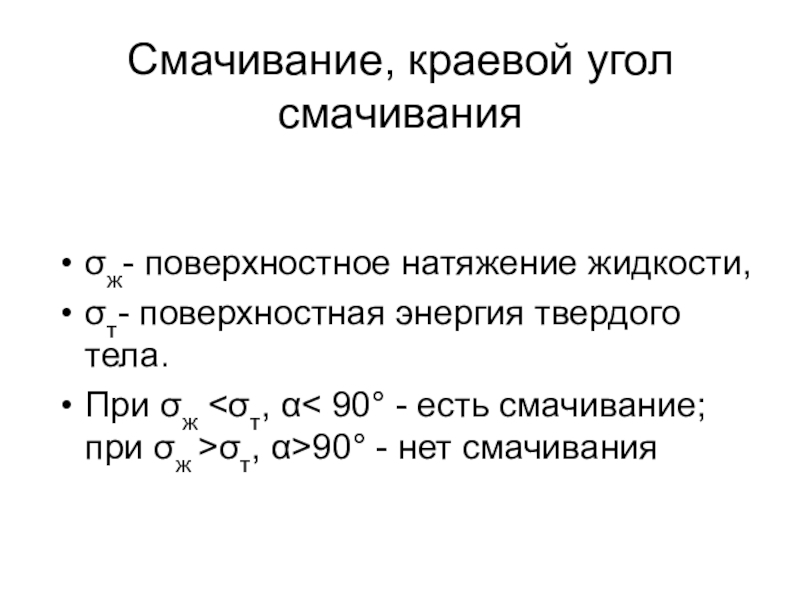

Слайд 2Смачивание, краевой угол смачивания
σж- поверхностное натяжение жидкости,
σт- поверхностная
энергия твердого тела.
смачивание; при σж >σт, α>90° - нет смачивания

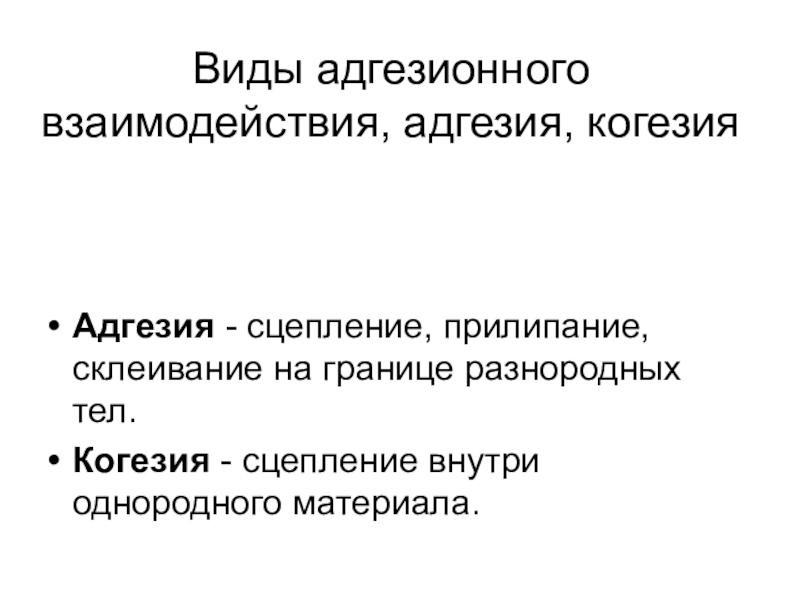

Слайд 4Виды адгезионного взаимодействия, адгезия, когезия
Адгезия - сцепление, прилипание, склеивание на
границе разнородных тел.
Когезия - сцепление внутри однородного материала.

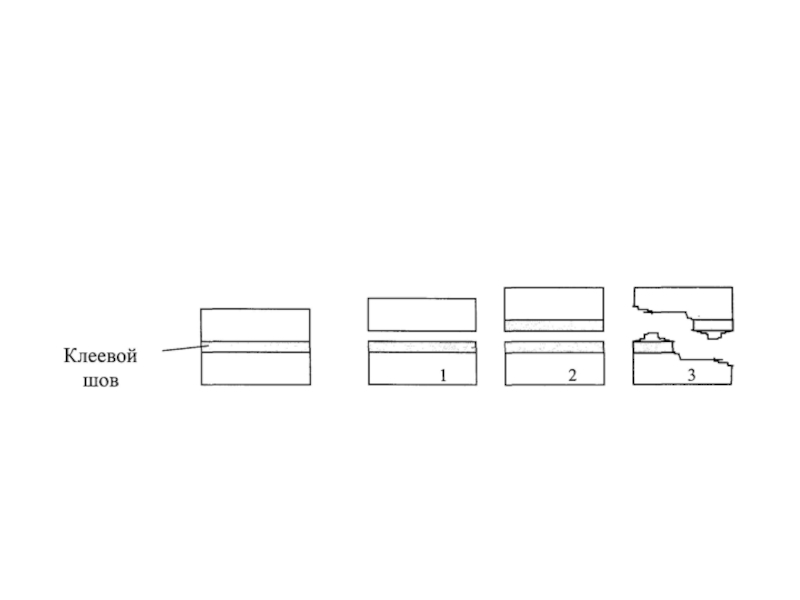

Слайд 6Адгезионный вид разрушения (1) - на границе клеевого шва и
склеиваемого материала,
Когезионный вид разрушения (2) - внутри клеевого шва.
Смешанный
вид разрушения (3).

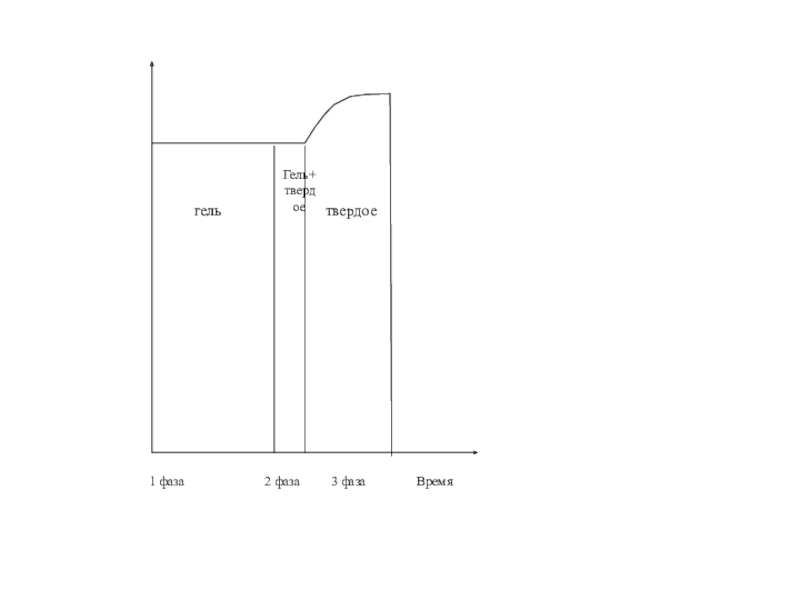

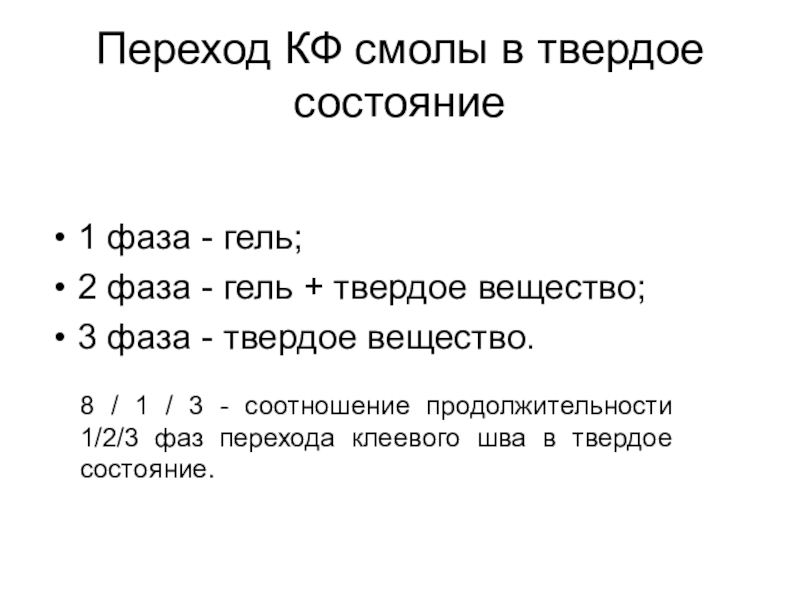

Слайд 8Переход КФ смолы в твердое состояние
1 фаза - гель;
2
фаза - гель + твердое вещество;
3 фаза - твердое
вещество.8 / 1 / 3 - соотношение продолжительности 1/2/3 фаз перехода клеевого шва в твердое состояние.

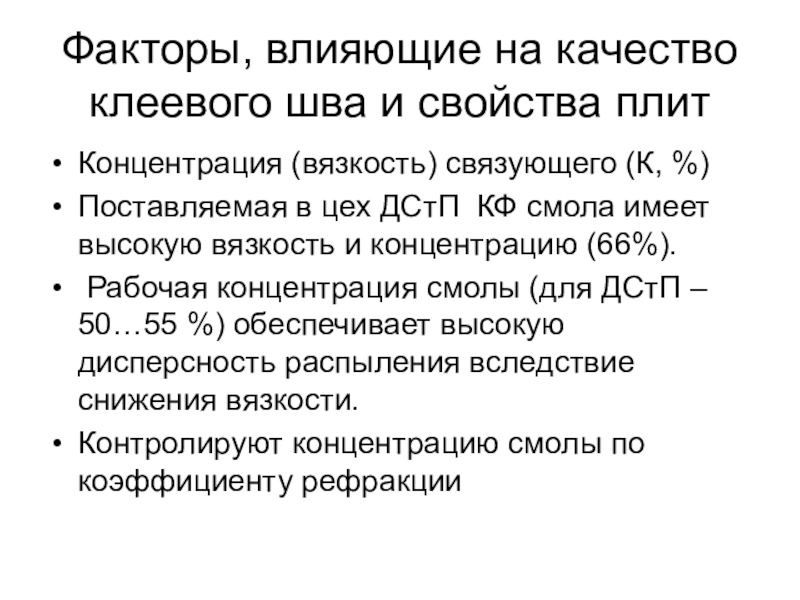

Слайд 9Факторы, влияющие на качество клеевого шва и свойства плит
Концентрация (вязкость)
связующего (К, %)
Поставляемая в цех ДСтП КФ смола имеет высокую
вязкость и концентрацию (66%).Рабочая концентрация смолы (для ДСтП – 50…55 %) обеспечивает высокую дисперсность распыления вследствие снижения вязкости.
Контролируют концентрацию смолы по коэффициенту рефракции
Слайд 10Сочетание заданной дисперсности распыления (dк
в стружку обеспечивает высокую прочность плиты и минимальное разбухание при
воздействии влаги.

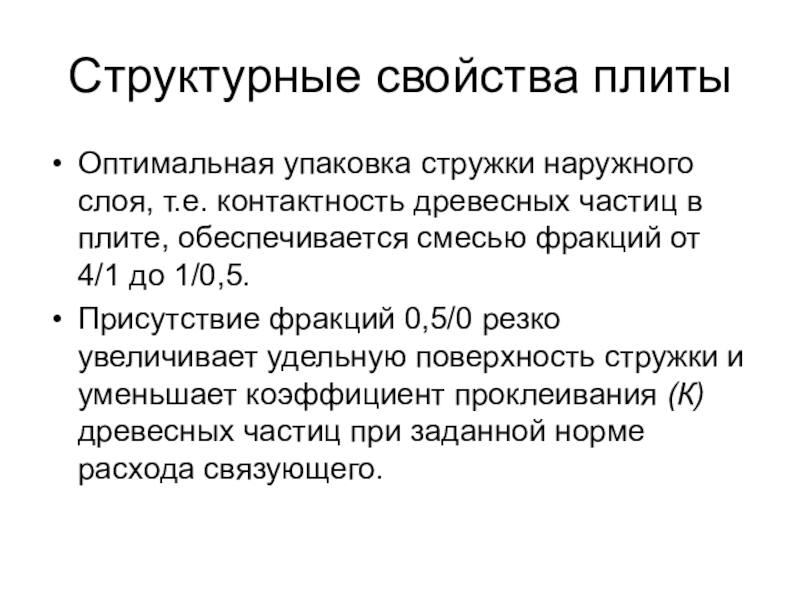

Слайд 12Структурные свойства плиты
Оптимальная упаковка стружки наружного слоя, т.е. контактность древесных
частиц в плите, обеспечивается смесью фракций от 4/1 до 1/0,5.
Присутствие фракций 0,5/0 резко увеличивает удельную поверхность стружки и уменьшает коэффициент проклеивания (К) древесных частиц при заданной норме расхода связующего.

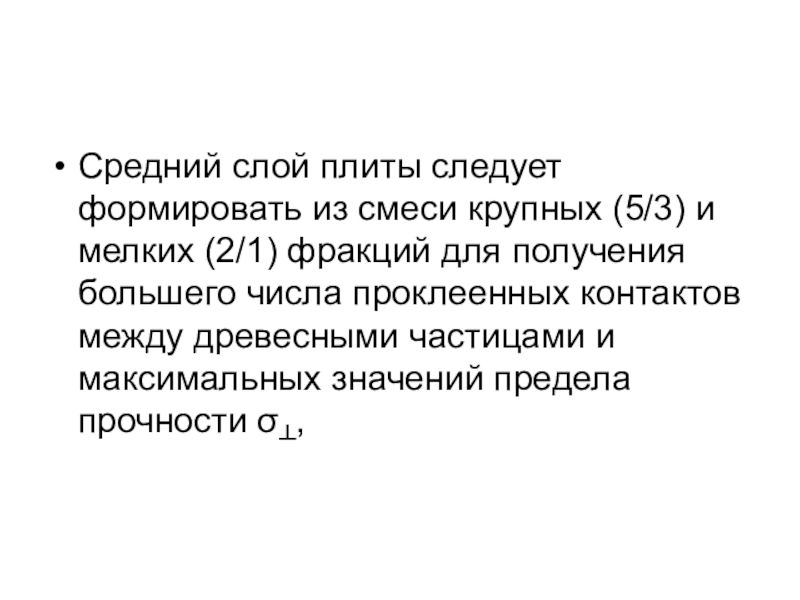

Слайд 14Средний слой плиты следует формировать из смеси крупных (5/3) и
мелких (2/1) фракций для получения большего числа проклеенных контактов между
древесными частицами и максимальных значений предела прочности σ┴,

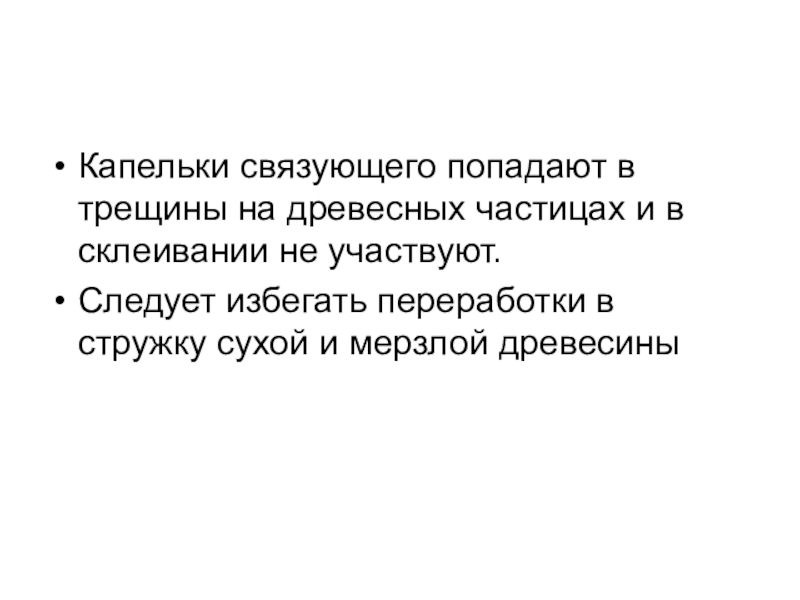

Слайд 16Капельки связующего попадают в трещины на древесных частицах и в
склеивании не участвуют.
Следует избегать переработки в стружку сухой и
мерзлой древесины

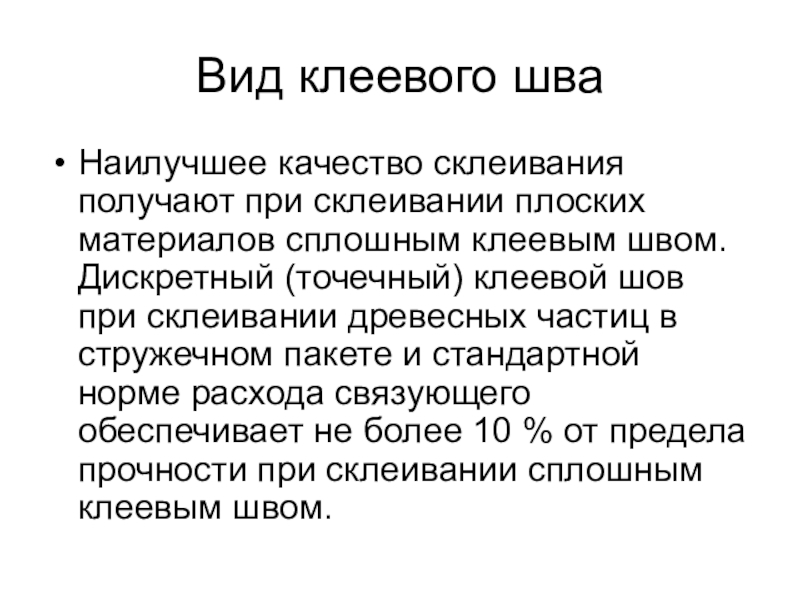

Слайд 17Вид клеевого шва
Наилучшее качество склеивания получают при склеивании плоских материалов
сплошным клеевым швом. Дискретный (точечный) клеевой шов при склеивании древесных
частиц в стружечном пакете и стандартной норме расхода связующего обеспечивает не более 10 % от предела прочности при склеивании сплошным клеевым швом.

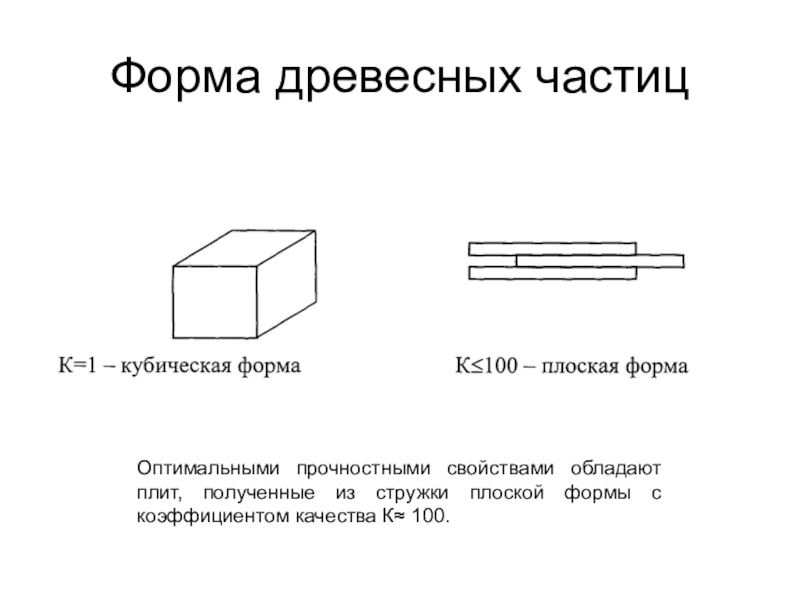

Слайд 18Форма древесных частиц
Оптимальными прочностными свойствами обладают плит, полученные из
стружки плоской формы с коэффициентом качества К≈ 100.
