Манапова Гульнар Джамбуловна к.т.н., доцент кафедры Электроснабжение презентация, доклад

Содержание

Определение, понятиеЭлектрический аппарат (ЭА) – это электротехническое устройство,предназначенное для изменения, регулирования, измерения и контроля электрических и неэлектрических параметров различных устройств, машин, механизмов и т. п., а также для их защиты от

Слайды и текст этой презентации

Слайд 1Манапова Гульнар Джамбуловна к.т.н., доцент кафедры «Электроснабжение промышленных предприятий»

Манапова  Гульнар Джамбуловна   к.т.н., доцент кафедры  «Электроснабжение промышленных предприятий»

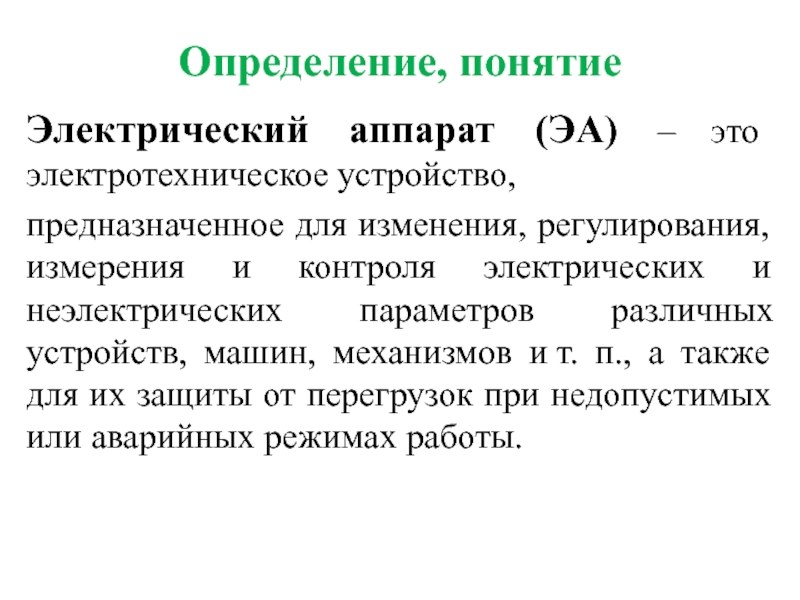

Слайд 2Определение, понятие
Электрический аппарат (ЭА) – это электротехническое устройство,
предназначенное для

изменения, регулирования, измерения и контроля электрических и неэлектрических параметров различных

устройств, машин, механизмов и т. п., а также для их защиты от перегрузок при недопустимых или аварийных режимах работы.
Определение, понятиеЭлектрический аппарат (ЭА) – это  электротехническое устройство,предназначенное для изменения, регулирования, измерения и контроля электрических и

Слайд 3Классификация электрических аппаратов
1. По назначению, т. е. основной функции

выполняемой аппаратом.
2. По принципу действия.
3. По характеру работы.
4. По

роду тока (постоянного или переменного).
5. По величине тока.
6. По величине напряжения (до 1 кВ и свыше).
7. По исполнению.
8. По степени защиты (IP).
9. По конструкции.

Классификация электрических аппаратов 1. По назначению, т. е. основной функции выполняемой аппаратом. 2. По принципу действия.3. По

Слайд 4 Классификация ЭА по назначению
1. Коммутационные аппараты.
2. Ограничивающие аппараты.
3. Аппараты

управления (пускорегулирующие):
а) аппараты ручного управления;
б) аппараты

дистанционного управления.
4. Аппараты защиты.
5. Контролирующие аппараты.
6.Аппараты для измерений.


Классификация ЭА по назначению  1. Коммутационные аппараты.2. Ограничивающие аппараты.3. Аппараты управления (пускорегулирующие):  а) аппараты

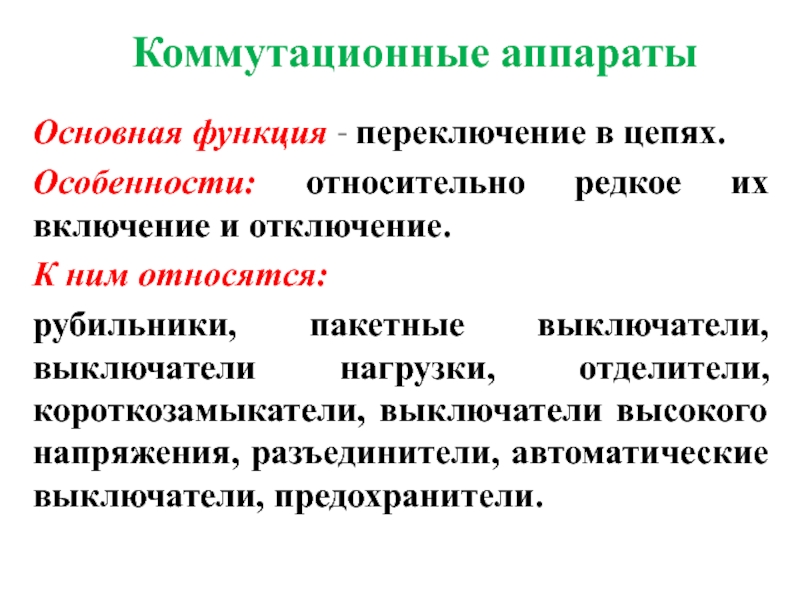

Слайд 5Коммутационные аппараты
Основная функция - переключение в цепях.
Особенности: относительно

редкое их включение и отключение.
К ним относятся:
рубильники, пакетные выключатели,

выключатели нагрузки, отделители, короткозамыкатели, выключатели высокого напряжения, разъединители, автоматические выключатели, предохранители.

Коммутационные аппараты Основная функция - переключение в цепях. Особенности: относительно редкое их включение и отключение.К ним относятся:

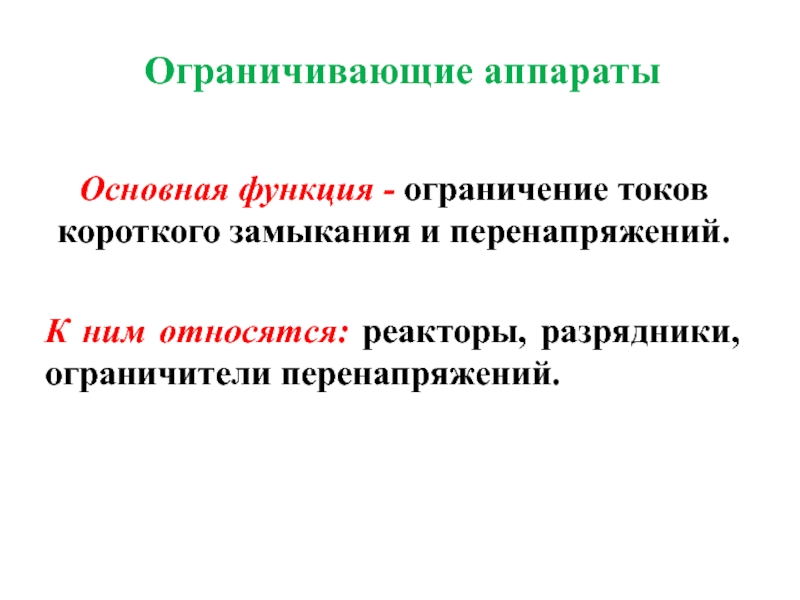

Слайд 6Ограничивающие аппараты
Основная функция - ограничение токов короткого замыкания и

перенапряжений.

К ним относятся: реакторы, разрядники, ограничители перенапряжений.


Ограничивающие аппараты Основная функция - ограничение токов короткого замыкания и перенапряжений. К ним относятся: реакторы, разрядники, ограничители

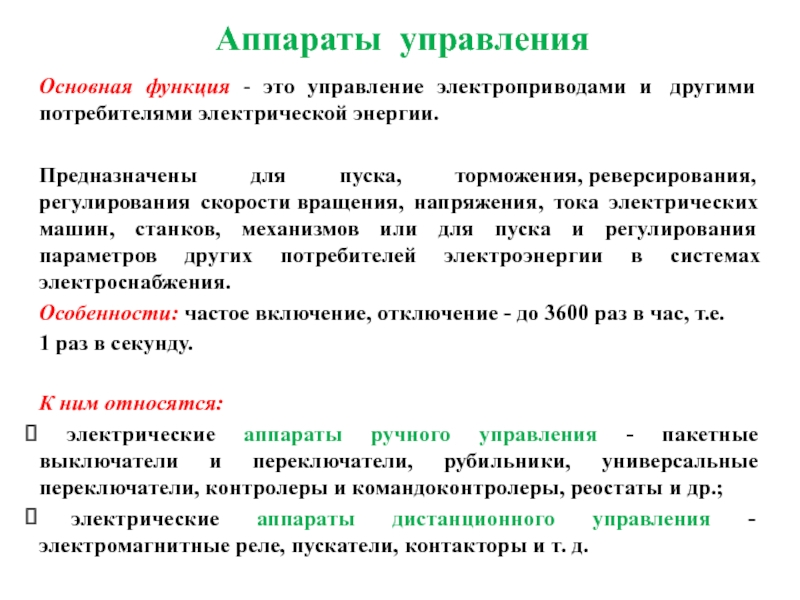

Слайд 7Аппараты управления
Основная функция - это управление электроприводами и  другими

потребителями электрической энергии.

Предназначены для пуска, торможения, реверсирования, регулирования скорости вращения, напряжения, тока

электрических машин, станков, механизмов или для пуска и регулирования параметров других потребителей электроэнергии в системах электроснабжения.
Особенности: частое включение, отключение - до 3600 раз в час, т.е.
1 раз в секунду.

К ним относятся:
электрические аппараты ручного управления - пакетные выключатели и переключатели, рубильники, универсальные переключатели, контролеры и командоконтролеры, реостаты и др.;
электрические аппараты дистанционного управления - электромагнитные реле, пускатели, контакторы и т. д.

Аппараты управления Основная функция - это управление электроприводами и  другими потребителями электрической энергии.Предназначены для пуска, торможения, реверсирования, регулирования

Слайд 8Аппараты защиты
Предназначены для коммутации электрических цепей, защиты электрооборудования и

электрических сетей от сверхтоков, т.е. токов перегрузки, пиковых токов,

токов короткого замыкания.

К ним относятся: плавкие предохранители, тепловые и токовые реле, автоматические выключатели и др.
Аппараты защиты Предназначены для коммутации электрических цепей, защиты электрооборудования и электрических сетей от сверхтоков,  т.е. токов

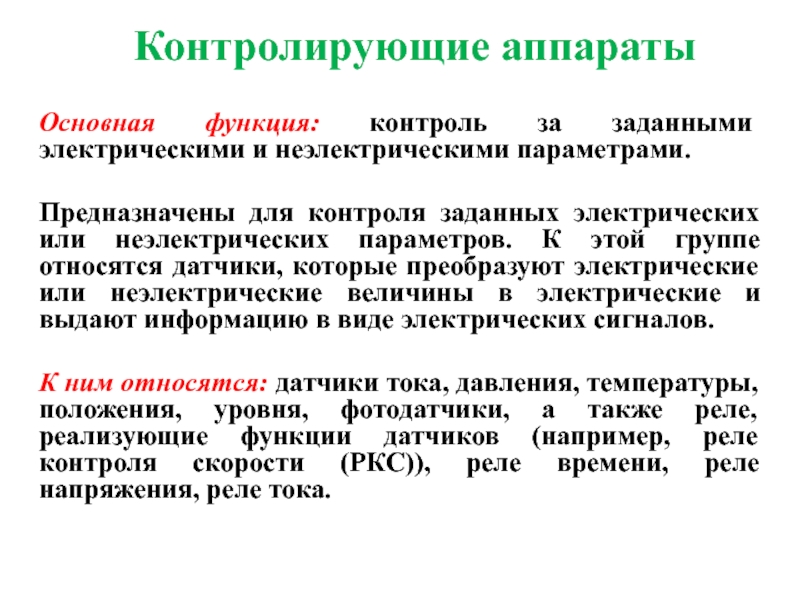

Слайд 9Контролирующие аппараты
Основная функция: контроль за заданными электрическими и неэлектрическими

параметрами.

Предназначены для контроля заданных электрических или неэлектрических параметров. К этой

группе относятся датчики, которые преобразуют электрические или неэлектрические величины в электрические и выдают информацию в виде электрических сигналов.

К ним относятся: датчики тока, давления, температуры, положения, уровня, фотодатчики, а также реле, реализующие функции датчиков (например, реле контроля скорости (РКС)), реле времени, реле напряжения, реле тока.

Контролирующие аппараты Основная функция: контроль за заданными электрическими и неэлектрическими параметрами.Предназначены для контроля заданных электрических или неэлектрических

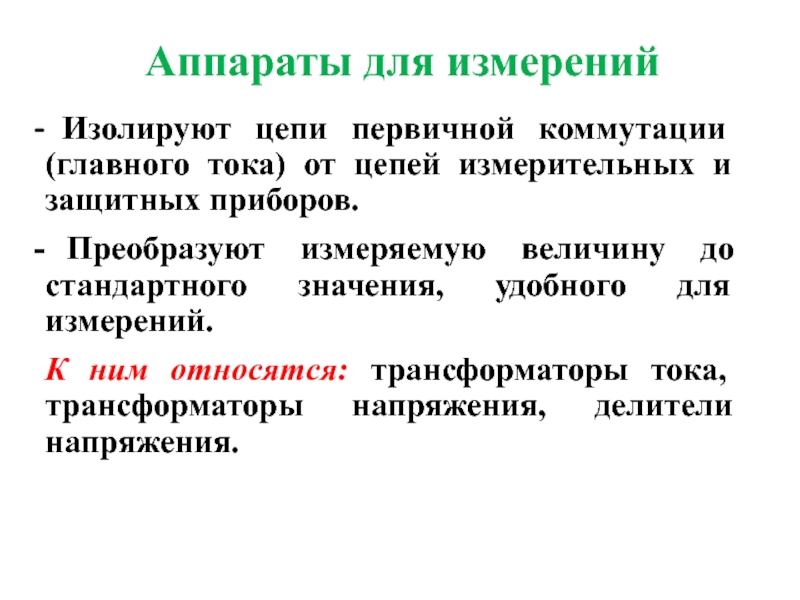

Слайд 10Аппараты для измерений
Изолируют цепи первичной коммутации (главного тока)

от цепей измерительных и защитных приборов.
Преобразуют измеряемую величину

до стандартного значения, удобного для измерений.
К ним относятся: трансформаторы тока, трансформаторы напряжения, делители напряжения.

Аппараты для измерений Изолируют цепи первичной коммутации (главного тока) от цепей измерительных и защитных приборов. Преобразуют измеряемую

Слайд 11Классификация ЭА по принципу действия
1. Коммутационные ЭА - для замыкания

и размыкания электрических цепей при помощи контактов, соединенных между собой

для обеспечения перехода тока из одного контакта в другой или удаленных друг от друга для разрыва электрической цепи (рубильники, переключатели, …).
2. Электромагнитные ЭА - действие которых зависит от электромагнитных усилий, возникающих при работе аппарата (контакторы, реле, …).
3. Индукционные ЭА – действие основано на взаимодействии тока и магнитного поля (индукционные реле).
4. Катушки индуктивности (реакторы, дроссели насыщения).
5. Магнитоэлектрические.
6. Тепловые и т.д.

Классификация ЭА по принципу действия1. Коммутационные ЭА - для замыкания и размыкания электрических цепей при помощи контактов,

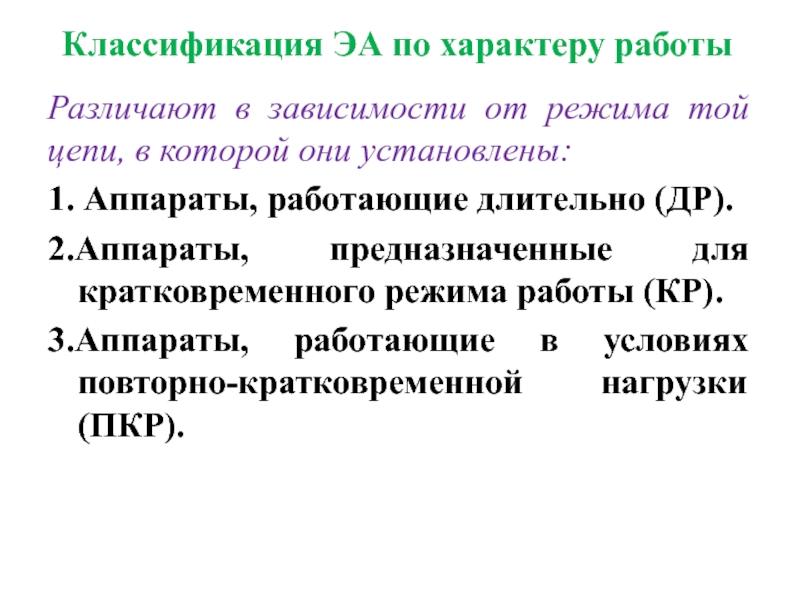

Слайд 12 Классификация ЭА по характеру работы
Различают в зависимости от режима той

цепи, в которой они установлены:
1. Аппараты, работающие длительно (ДР).
2.Аппараты,

предназначенные для кратковременного режима работы (КР).
3.Аппараты, работающие в условиях повторно-кратковременной нагрузки (ПКР).

Классификация ЭА по характеру работы Различают в зависимости от режима той цепи, в которой они установлены:

Слайд 13Кратковременный режим - режим, когда температура электрического аппарата не достигает

своего установившегося значения и в период пауз тока температура электрического

аппарата успевает снизиться до температуры окружающей среды.

Кратковременный режим (КР)

Кратковременный режим - режим, когда температура электрического аппарата не достигает своего установившегося значения и в период пауз

Слайд 14Повторно-кратковременный режим (ПКР)
Повторно-кратковременный режим - режим, когда температура электрического аппарата

в период пауз тока не успевает снизиться до температуры окружающей

среды.
Повторно-кратковременный режим (ПКР)Повторно-кратковременный режим - режим, когда температура электрического аппарата в период пауз тока не успевает снизиться

Слайд 15Классификация ЭА по принципу работы
Бесконтактные

Автоматические
Контактные (от заданного режима
работы цепи или машины)

Неавтоматические
(по воле оператора)


Классификация ЭА по принципу работыБесконтактные

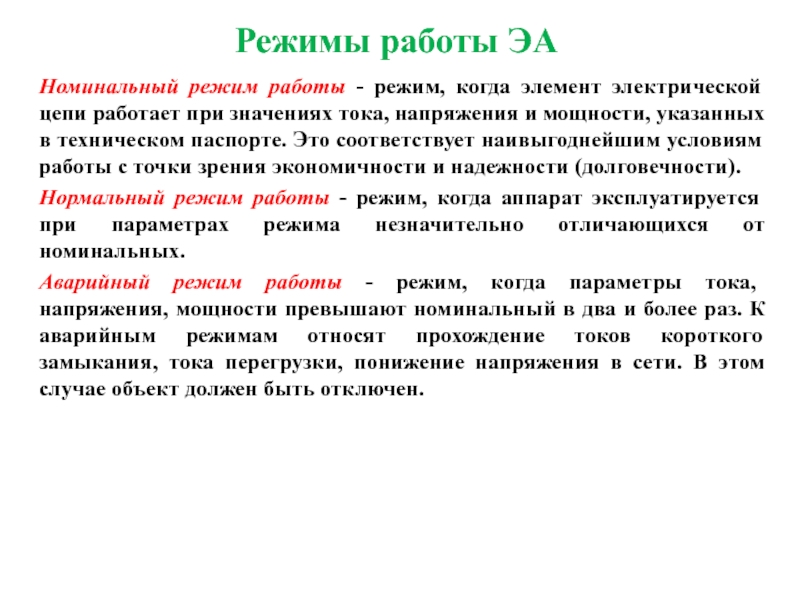

Слайд 16 Режимы работы ЭА
Номинальный режим работы - режим, когда элемент электрической

цепи работает при значениях тока, напряжения и мощности, указанных в

техническом паспорте. Это соответствует наивыгоднейшим условиям работы с точки зрения экономичности и надежности (долговечности).
Нормальный режим работы - режим, когда аппарат эксплуатируется при параметрах режима незначительно отличающихся от номинальных.
Аварийный режим работы - режим, когда параметры тока, напряжения, мощности превышают номинальный в два и более раз. К аварийным режимам относят прохождение токов короткого замыкания, тока перегрузки, понижение напряжения в сети. В этом случае объект должен быть отключен.

Режимы работы ЭА Номинальный режим работы - режим, когда элемент электрической цепи работает при значениях тока,

Слайд 17 Общие требования, предъявляемые к ЭА
1. Надежность - основной качественный показатель.

Безотказная работа аппарата за все время его эксплуатации. Свойство электрического

аппарата выполнять заданные функции, сохраняя во времени значения установленных эксплуатационных показателей в заданных пределах, соответствующих заданным режимам и условиям использования, технического обслуживания и ремонтов, хранения и транспортирования.
2. Безотказность - свойство непрерывно сохранять работоспособность.
3. Долговечность - свойство длительно сохранять работоспособность - сумма интервалов времени безотказной работы.
4. Ремонтопригодность - приспособленность к восстановлению работоспособности. Ремонт электрических аппаратов – это комплекс операций по восстановлению исправности и работоспособности электрических аппаратов, следовательно, восстановления ресурса всего электротехнического устройства.


Общие требования, предъявляемые к ЭА 1. Надежность - основной качественный показатель. Безотказная работа аппарата за все

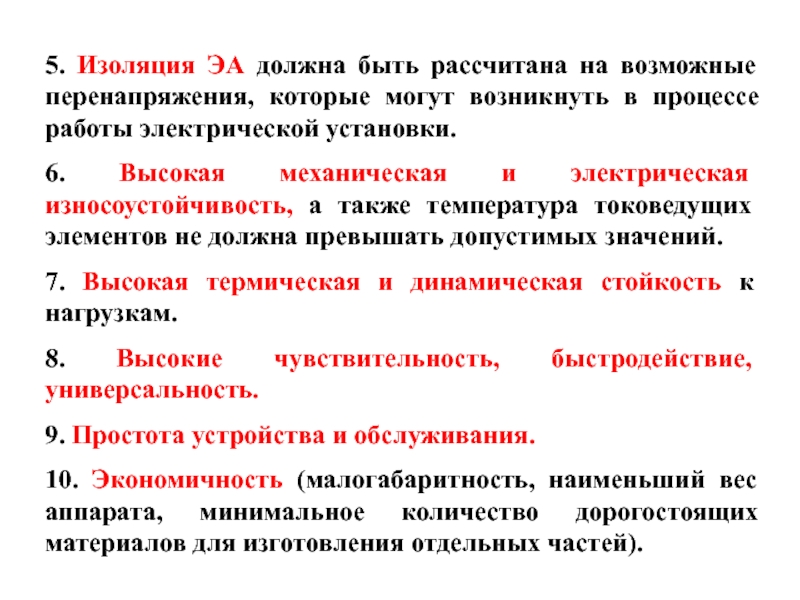

Слайд 185. Изоляция ЭА должна быть рассчитана на возможные перенапряжения, которые

могут возникнуть в процессе работы электрической установки.
6. Высокая механическая

и электрическая износоустойчивость, а также температура токоведущих элементов не должна превышать допустимых значений.
7. Высокая термическая и динамическая стойкость к нагрузкам.
8. Высокие чувствительность, быстродействие, универсальность.
9. Простота устройства и обслуживания.
10. Экономичность (малогабаритность, наименьший вес аппарата, минимальное количество дорогостоящих материалов для изготовления отдельных частей).
5. Изоляция ЭА должна быть рассчитана на возможные перенапряжения, которые могут возникнуть в процессе работы электрической установки.

Слайд 19 Виды и причины износа ЭА
Механический износ – износ электрических аппаратов

в результате длительных постоянных и переменных механических воздействий на отдельные

части или детали, в результате которых изменяются их первоначальные формы и качества.
Электрический износ – невосстанавливаемая потеря электроизоляционными материалами электрических аппаратов изоляционных свойств.
Моральный износ – результат старения исправного электрического аппарата, дальнейшая эксплуатация которого является нецелесообразной из-за создания нового, технически более совершенного и экономичного аппарата такого же назначения. Моральный износ обусловлен развитием науки и техническим прогрессом.

Виды и причины износа ЭА Механический износ – износ электрических аппаратов в результате длительных постоянных и

Слайд 20 Исполнение ЭА по степени защиты (IP – Ingress Protection Rating)

Исполнение ЭА по степени защиты  (IP – Ingress Protection Rating)

Слайд 21Виды исполнения ЭА по степени защиты (примеры):
1. Открытое исполнение

- IP00
2. Защищенные - IP21, IP22 (не ниже).
3. Брызгозащищенные,

каплезащищенные - IP23, IP24.
4. Водозащищеные - IP55, IP56.
5. Пылезащищеные - IP65, IP66.
6. Закрытое - IP44 - IP54.
У этих аппаратов внутреннее пространство изолировано от внешней среды.
7. Герметичное - IP67, IP68.
Эти аппараты выполнены с особо плотной изоляцией от окружающей среды.
Виды исполнения ЭА по степени защиты (примеры): 1. Открытое исполнение - IP002. Защищенные - IP21, IP22 (не

Слайд 22Классификация ЭА по защите от внешней среды
Взрывозащищенные – выполненные для

работы во взрывоопасной среде.
Влагостойкие – выдерживающие воздействие влаги без изменений,

препятствующих их нормальной работе.
Нагревостойкие – выдерживающие воздействие высоких температур без изменений, препятствующих их нормальной работе.
Химически стойкие - выдерживающие воздействие химических реагентов без изменений, препятствующих их нормальной работе.
Классификация ЭА по защите от внешней средыВзрывозащищенные – выполненные для работы во взрывоопасной среде.Влагостойкие – выдерживающие воздействие

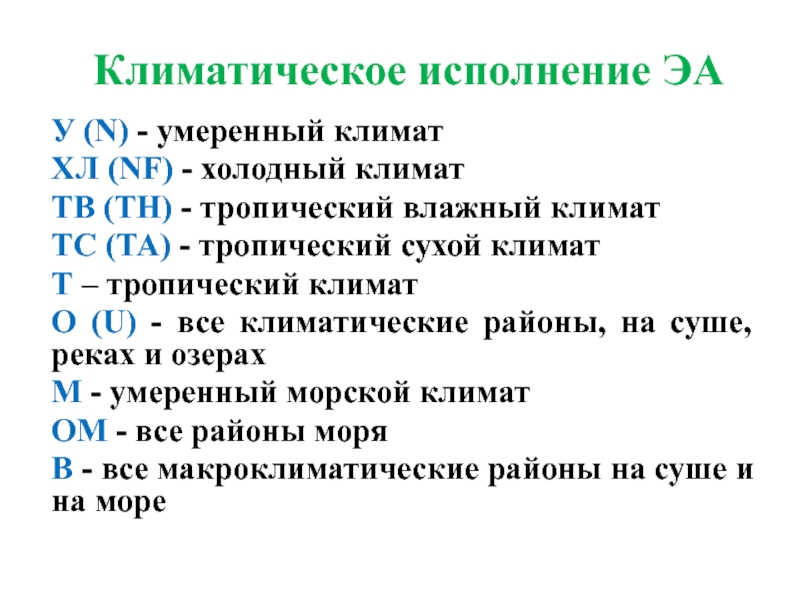

Слайд 23Климатическое исполнение ЭА
У (N) - умеренный климат
ХЛ (NF) - холодный

климат
ТВ (TH) - тропический влажный климат
ТС (ТА) - тропический сухой

климат
Т – тропический климат
О (U) - все климатические районы, на суше, реках и озерах
М - умеренный морской климат
ОМ - все районы моря
В - все макроклиматические районы на суше и на море

Климатическое исполнение ЭАУ (N) - умеренный климатХЛ (NF) - холодный климатТВ (TH) - тропический влажный климатТС (ТА)

Слайд 24Категории размещения ЭА
ЭА, предназначенные для работы на открытом воздухе.


ЭА, предназначенные для работы на открытом воздухе под навесом, в

палатке, механическом кожухе.
3. ЭА, предназначенные для работы в закрытом помещении без отопления (например, трансформаторные подстанции).
4. ЭА, предназначенные для работы в закрытых помещениях с отоплением.
5. ЭА, предназначенные для работы в помещениях с повышенной влажностью и почве (например, шахты, подвалы).
Категории размещения ЭА ЭА, предназначенные для работы на открытом воздухе. ЭА, предназначенные для работы на открытом воздухе

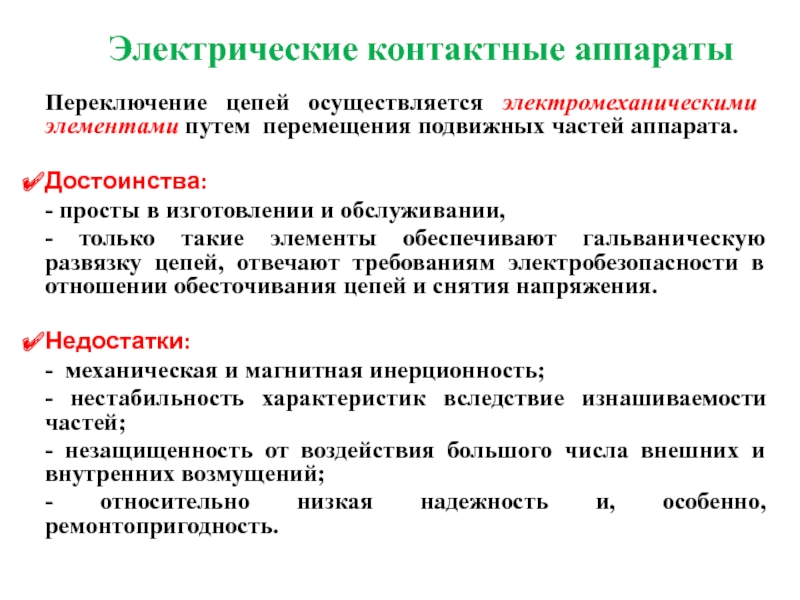

Слайд 25Электрические контактные аппараты
Переключение цепей осуществляется электромеханическими элементами путем перемещения подвижных

частей аппарата.

Достоинства:
- просты в изготовлении и обслуживании,
- только такие

элементы обеспечивают гальваническую развязку цепей, отвечают требованиям электробезопасности в отношении обесточивания цепей и снятия напряжения.

Недостатки:
- механическая и магнитная инерционность;
- нестабильность характеристик вследствие изнашиваемости частей;
- незащищенность от воздействия большого числа внешних и внутренних возмущений;
- относительно низкая надежность и, особенно, ремонтопригодность.


Электрические контактные аппаратыПереключение цепей осуществляется электромеханическими элементами путем перемещения подвижных частей аппарата. Достоинства:- просты в изготовлении и

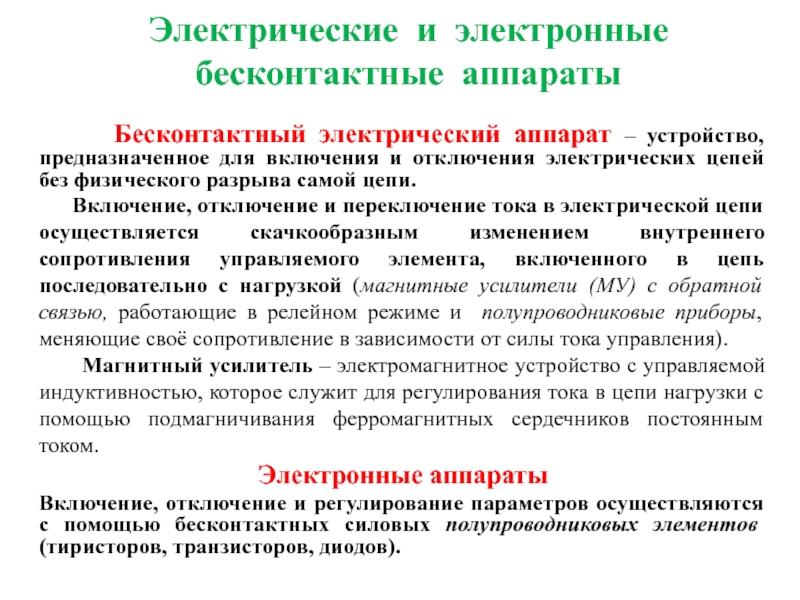

Слайд 26Электрические и электронные бесконтактные аппараты
Бесконтактный электрический аппарат

– устройство, предназначенное для включения и отключения электрических цепей без

физического разрыва самой цепи.
Включение, отключение и переключение тока в электрической цепи осуществляется скачкообразным изменением внутреннего сопротивления управляемого элемента, включенного в цепь последовательно с нагрузкой (магнитные усилители (МУ) с обратной связью, работающие в релейном режиме и полупроводниковые приборы, меняющие своё сопротивление в зависимости от силы тока управления).
Магнитный усилитель – электромагнитное устройство с управляемой индуктивностью, которое служит для регулирования тока в цепи нагрузки с помощью подмагничивания ферромагнитных сердечников постоянным током.
Электронные аппараты
Включение, отключение и регулирование параметров осуществляются с помощью бесконтактных силовых полупроводниковых элементов (тиристоров, транзисторов, диодов).





Электрические и электронные бесконтактные аппараты   Бесконтактный электрический аппарат – устройство, предназначенное для включения и отключения

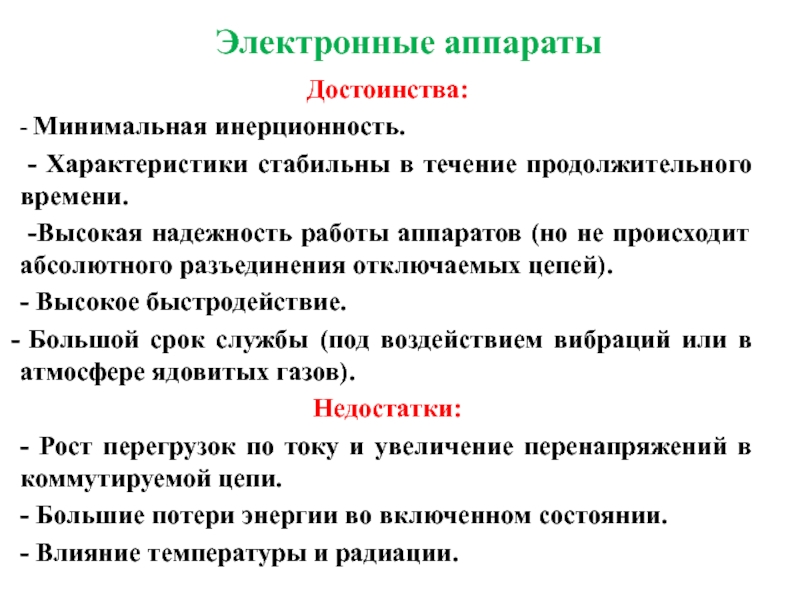

Слайд 27Электронные аппараты
Достоинства:
- Минимальная инерционность.
- Характеристики стабильны в течение

продолжительного времени.
-Высокая надежность работы аппаратов (но не происходит абсолютного

разъединения отключаемых цепей).
- Высокое быстродействие.
Большой срок службы (под воздействием вибраций или в атмосфере ядовитых газов).
Недостатки:
- Рост перегрузок по току и увеличение перенапряжений в коммутируемой цепи.
- Большие потери энергии во включенном состоянии.
- Влияние температуры и радиации.

Электронные аппараты Достоинства:- Минимальная инерционность. - Характеристики стабильны в течение продолжительного времени. -Высокая надежность работы аппаратов (но

Слайд 28Комбинированные (гибридные) аппараты
Высокая износостойкость.
Большая перегрузочная способность.
Относительно малые

габариты.
Малые потери во включенном состоянии.
Повышенная надежность.

Долговечность.

Комбинированные (гибридные) аппараты Высокая износостойкость. Большая перегрузочная способность. Относительно малые габариты. Малые потери во включенном состоянии. Повышенная

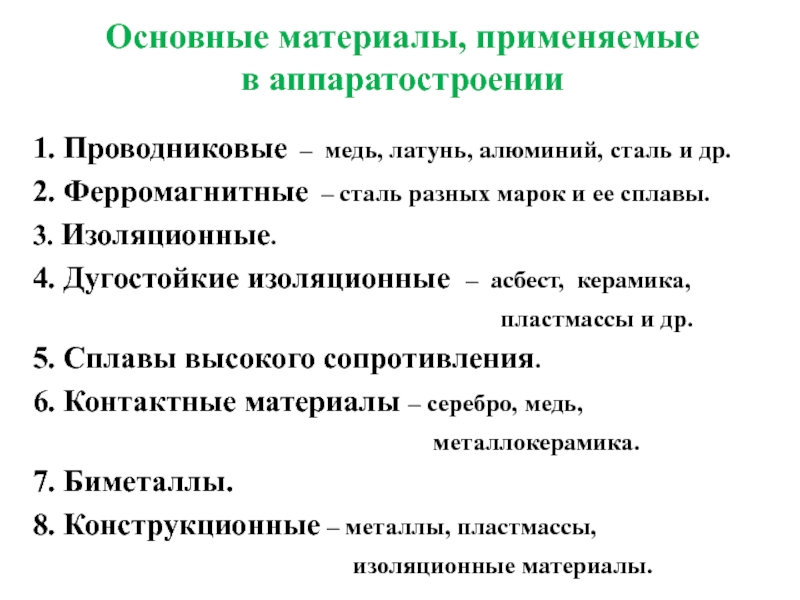

Слайд 29Основные материалы, применяемые в аппаратостроении
1. Проводниковые – медь, латунь, алюминий,

сталь и др.
2. Ферромагнитные – сталь разных марок и ее

сплавы.
3. Изоляционные.
4. Дугостойкие изоляционные – асбест, керамика,
пластмассы и др.
5. Сплавы высокого сопротивления.
6. Контактные материалы – серебро, медь,
металлокерамика.
7. Биметаллы.
8. Конструкционные – металлы, пластмассы,
изоляционные материалы.
Основные материалы, применяемые  в аппаратостроении1. Проводниковые – медь, латунь, алюминий, сталь и др.2. Ферромагнитные – сталь

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
