Материалы для бетона

и железо­бетона

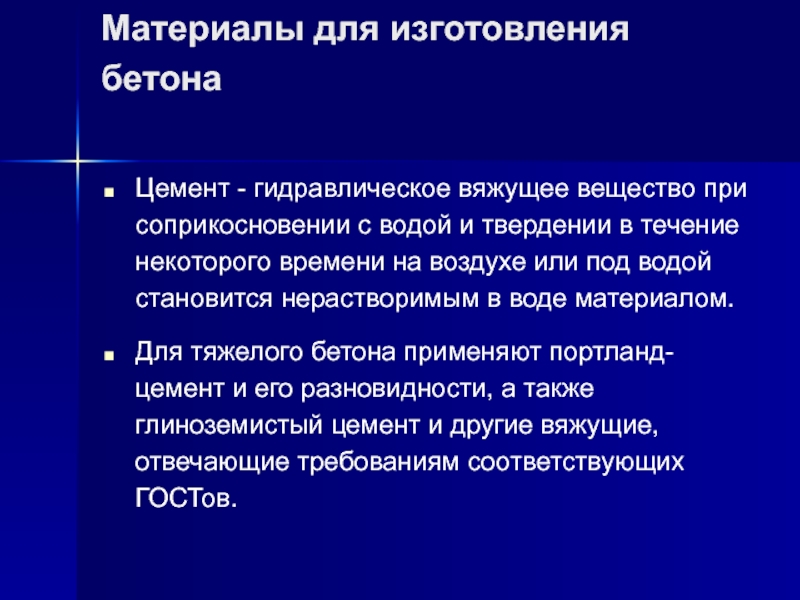

Материалы для изготовления

бетона
Область применения бетона

с водой и твердении в течение некоторого времени на воздухе

или под водой становится нерастворимым в воде материалом.
Для тяжелого бетона применяют портланд- цемент и его разновидности, а также глиноземистый цемент и другие вяжущие, отвечающие требованиям соответствующих ГОСТов.

бетона
Марку цемента назначают в зависимости

от проектной марки бетона по прочности при сжатии:
Марка бетона М150 М200 М250 М300 М350 М400 М450 М300 М600 выше
Марка цемента М300 М400 М500 М550 М600
Если марка цемента выше той, которая рекомендуется для данного бетона, то надо разбавить высокоактивный цемент тонкомолотой активной добавкой, чтобы избежать перерасхода высокомарочного цемента.

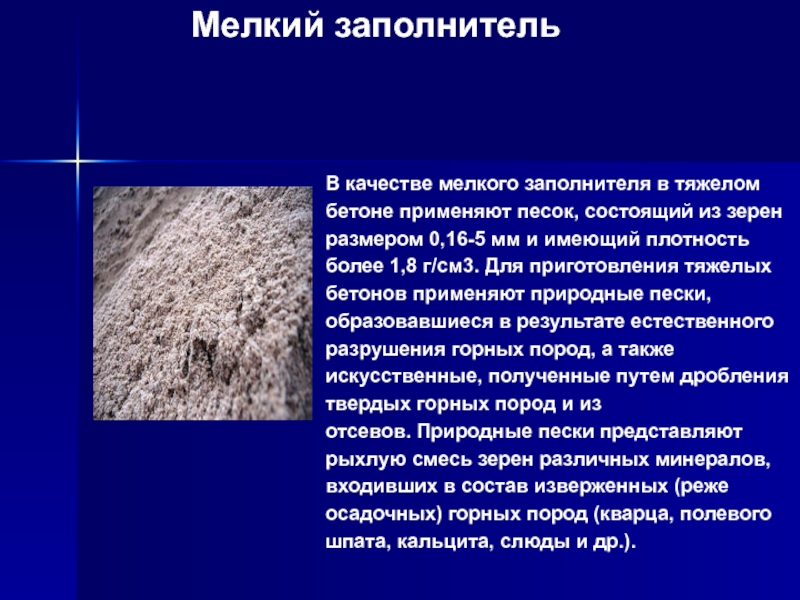

в тяжелом бетоне применяют песок, состоящий из зерен размером 0,16-5

мм и имеющий плотность более 1,8 г/см3. Для приготовления тяжелых бетонов применяют природные пески, образовавшиеся в результате естественного разрушения горных пород, а также искусственные, полученные путем дробления твердых горных пород и из отсевов. Природные пески представляют рыхлую смесь зерен различных минералов, входивших в состав изверженных (реже осадочных) горных пород (кварца, полевого шпата, кальцита, слюды и др.).

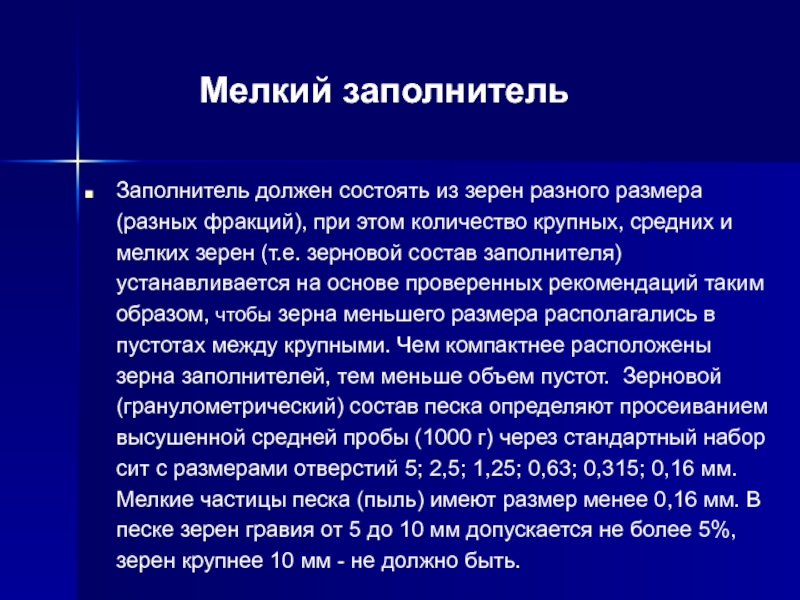

зерен разного размера (разных фракций), при этом количество крупных, средних

и мелких зерен (т.е. зерновой состав заполнителя) устанавливается на основе проверенных рекомендаций таким образом, чтобы зерна меньшего размера располагались в пустотах между крупными. Чем компактнее расположены зерна заполнителей, тем меньше объем пустот.  Зерновой (гранулометрический) состав песка определяют просеиванием высушенной средней пробы (1000 г) через стандартный набор сит с размерами отверстий 5; 2,5; 1,25; 0,63; 0,315; 0,16 мм. Мелкие частицы песка (пыль) имеют размер менее 0,16 мм. В песке зерен гравия от 5 до 10 мм допускается не более 5%, зерен крупнее 10 мм - не должно быть.

Модуль крупности
Группа песков Полный остаток на сите с сеткой 0,63

мм, %
1. Крупный 50-75 3,5-2,5
2.Средний 35-50 2,5-2
3. Мелкий 20-35 2-1,5  В природном песке и в гравии могут содержаться органические примеси (например, продукты разложения остатков растений), в частности, органические гумусовые кислоты, которые понижают прочность бетона и даже разрушают цемент. Наличие органических примесей определяют колориметрическим (цветовым) методом.

заполнителя для бетона применяют гравий, щебень с размером зерен 5-70

мм. При бетонировании массивных конструкций можно применять щебень крупностью до 150 мм. Зерна гравия имеют окатанную форму и гладкую поверхность, личного зернового состава Обычно гравий содержит в том или ином количестве песок, а также вредные примеси - глину, пыль, слюду, гумусовые вещества (органические примеси).

метаморфических, плотных и водостойких осадочных горных пород (плотных известняков, песчаников

и др.). Зерна щебня имеют угловатую форму; желательно, чтобы по форме они приближались к кубу. Более шероховатая, чем у гравия, поверхность зерен способствует лучшему их сцеплению с цементным камнем, поэтому для бетона высокой прочности (М500 и выше) обычно применяют щебень, а не гравий.

определяется минеральным составом и свойствами исходной породы (ее прочностью и

морозостойкостью), зерновым составом заполнителя, формой зерен и содержанием вредных примесей. Прочность исходной породы при сжатии в насыщенном водой состоянии должна не менее чем в 1,5-2 раза превышает марку бетона.
Зерновой состав крупного заполнителя устанавливают с учетом наибольшего D и наименьшего d размеров зерен щебня или гравия. Наибольший размер зерен при бетонировании железобетонных балок, колонн, рам должен быть не более наименьшего расстояния между стержнями арматуры, а для плит перекрытий и покрытий - не более толщины плиты.

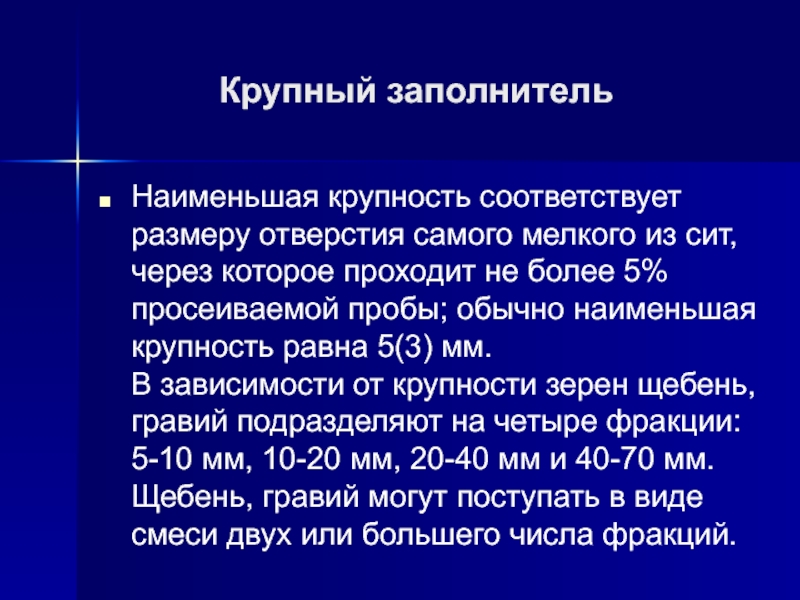

размеру отверстия самого мелкого из сит, через которое проходит не

более 5% просеиваемой пробы; обычно наименьшая крупность равна 5(3) мм.  В зависимости от крупности зерен щебень, гравий подразделяют на четыре фракции: 5-10 мм, 10-20 мм, 20-40 мм и 40-70 мм. Щебень, гравий могут поступать в виде смеси двух или большего числа фракций.

зерен устанавливается три группы щебня из естественного камня: кубовидная, улучшенная

и обычная. Содержание зерен пластинчатой (лещадной) и игловатой формы в них не превышает соответственно 15, 25 и 35% по массе. К пластинчатым и игловатым зернам относят такие, в которых толщина или ширина меньше длины в 3 и более раза.

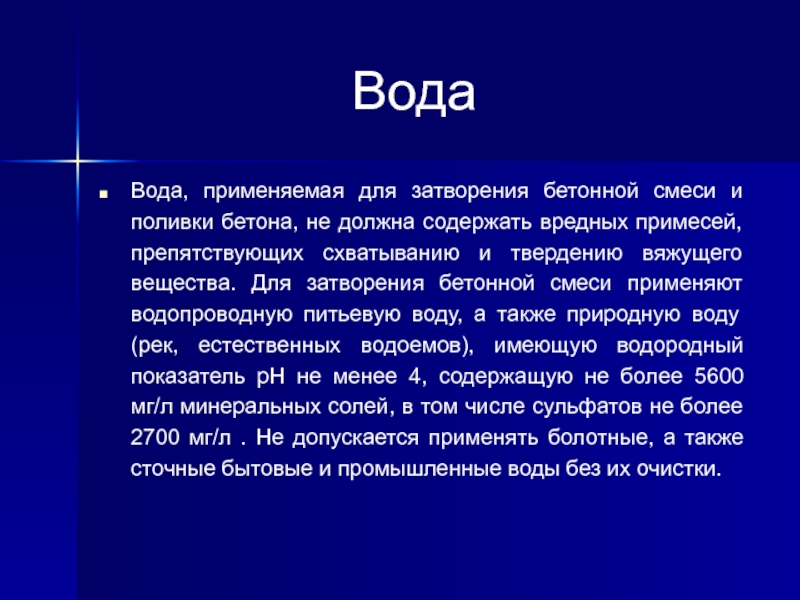

применяемая для затворения бетонной смеси и поливки бетона, не должна

содержать вредных примесей, препятствующих схватыванию и твердению вяжущего вещества. Для затворения бетонной смеси применяют водопроводную питьевую воду, а также природную воду (рек, естественных водоемов), имеющую водородный показатель рН не менее 4, содержащую не более 5600 мг/л минеральных солей, в том числе сульфатов не более 2700 мг/л . He допускается применять болотные, а также сточные бытовые и промышленные воды без их очистки.

применения различают:

обычный бетон для железобетонных конструкций (фундаментов, колон, балок перекрытий и мостовых конструкций);
гидротехнический бетон для плотин, шлюзов, облицовки каналов, водопроводно-канализационных сооружений;
бетон для ограждающих конструкций (легкий);
бетон для полов, тротуаров, дорожных и аэродромных покрытий;
бетоны специального назначения (жароупорный, кислотостойкий, для радиационной защиты).

для бетонов подразделяют на виды.  Регулирующие свойства бетонных смесей:  пластифицирующие; стабилизирующие; водоудерживающие; улучшающие

перекачиваемость; регулирующие сохраняемость бетонных смесей; замедляющие схватывание ускоряющие схватывание; поризующие (для легких бетонов): воздухововлекающие, пенообразующие, газообразующие.

прочность и (или) коррозионную стойкость, морозостойкость бетона и железобетона, снижающие

проницаемость бетона:
водоредуцирующие, кольматирующие, газообразующие, воздухововлекающие, повышающие защитные свойства бетона по отношению к стальной арматуре (ингибиторы коррозии стали).

бетонным смесям следующие:
до затвердевания бетонные смеси должны легко перемешиваться, транспортироваться,

укладываться (обладать подвижностью и удобоукладываемостью), не расслаиваться; бетоны должны иметь определенную скорость твердения в соответствии с заданными сроками распалубки и ввода конструкции в эксплуатацию;

бетоноведения - применение и совершенствование нового поколения бетонов, получивших в

мировом научном сообществе название "High Performance Concrete". Появление таких бетонов открыло новую эру в строительстве. Их уникальные свойства: высокая прочность и коррозионная стойкость, водонепроницаемость и морозостойкость, регулируемая деформативность - позволили реализовать такие строительные проекты, о которых еще сравнительно недавно трудно было даже мечтать. Достаточно упомянуть мост через пролив Акаси в Японии с центральным пролетом в 1990 м, туннель под Ла-Маншем, 125-этажный небоскреб высотой 610 м в Чикаго и т. п.

параметры эксплуатационной надежности зданий и сооружений в условиях сложных воздействий

окружающей среды и нагрузок, значительно сокращают сроки строительства и уменьшают инвестиционные риски. Все это крайне важно для страховых компаний и других финансовых участников, вовлеченных в процесс современного строительства.
