Методы решения простейших структурных задач

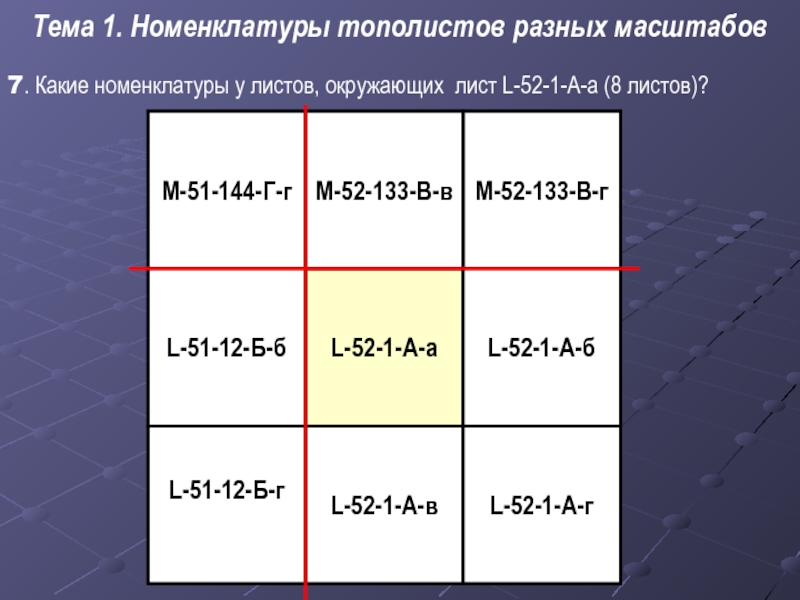

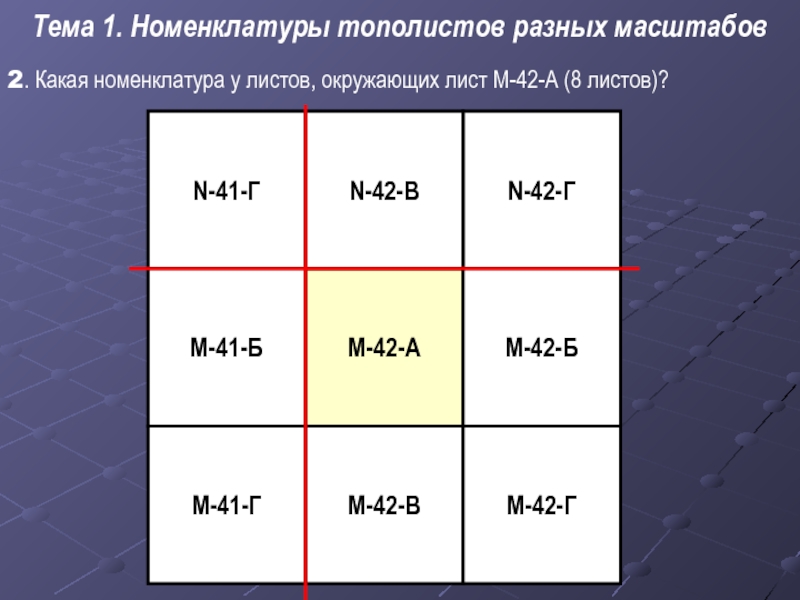

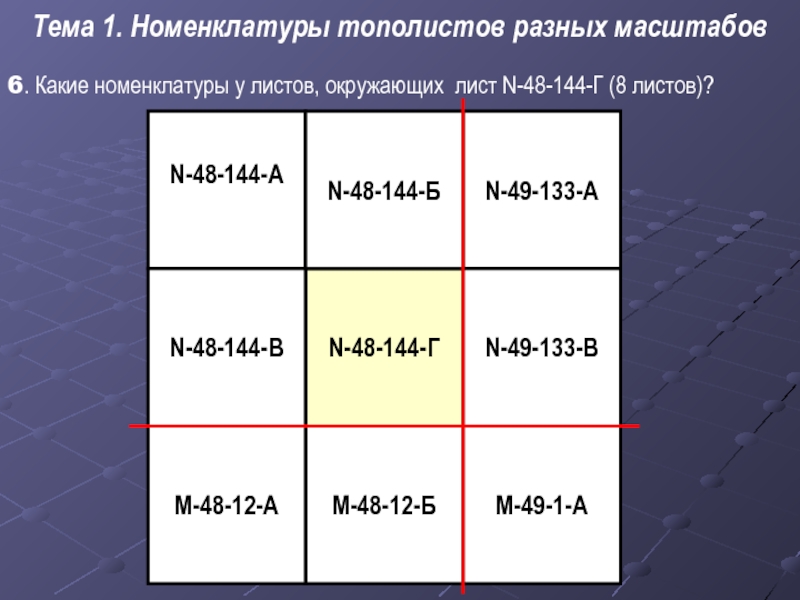

окружающих лист L-40 (8 листов)?

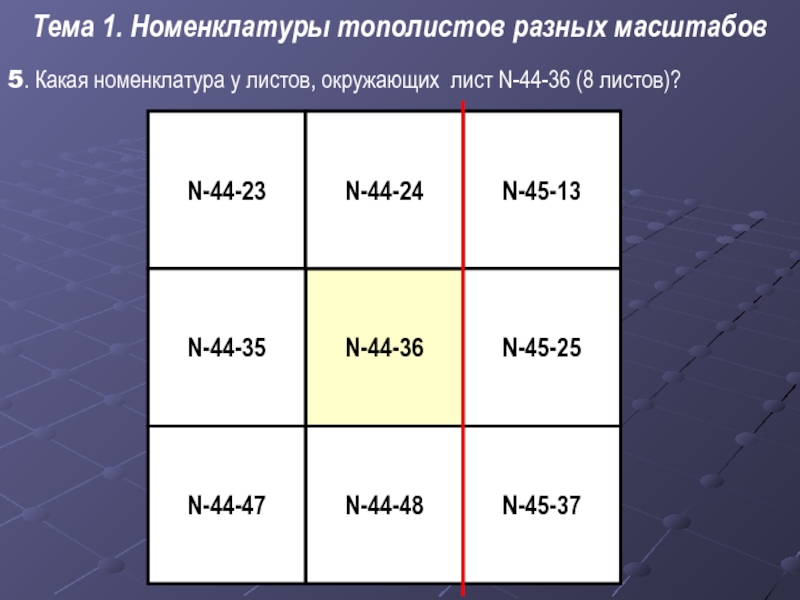

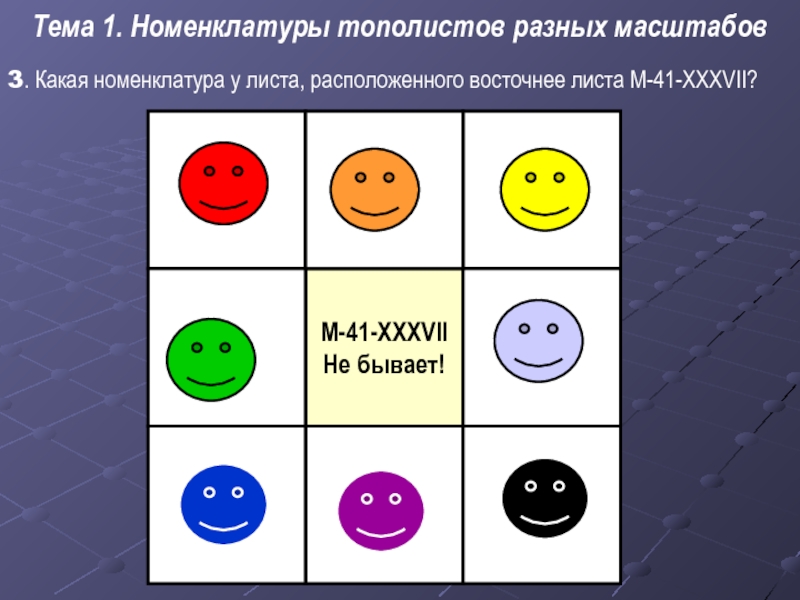

1. Номенклатуры тополистов разных масштабов

Номенклатуры тополистов разных масштабов

1. Номенклатуры тополистов разных масштабов

1. Номенклатуры тополистов разных масштабов

1. Номенклатуры тополистов разных масштабов

1. Номенклатуры тополистов разных масштабов

40º00', 44º00' с.ш.
66º00', 69º00' в.д.; 48º00', 50º00' с.ш.
62º00', 63º00' в.д.;

52º40', 53º20' с.ш.

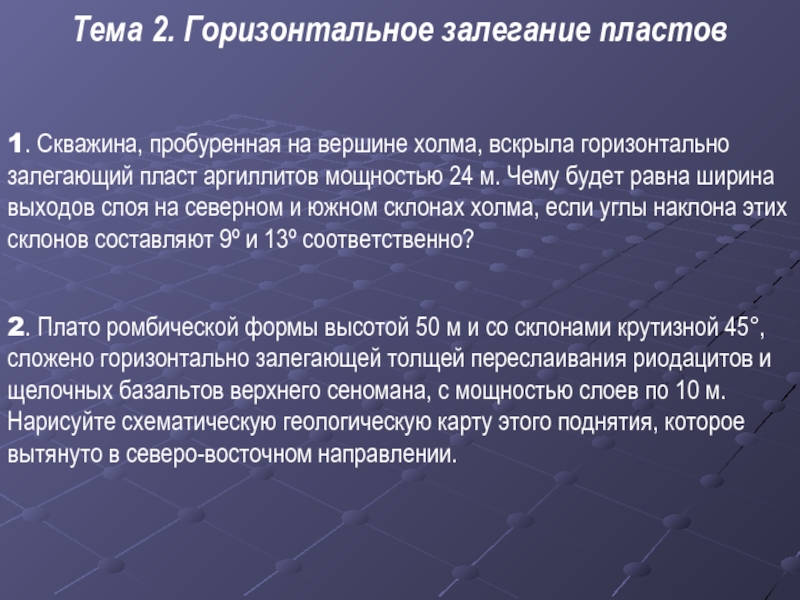

вскрыла горизонтально залегающий пласт аргиллитов мощностью 24 м. Чему будет

равна ширина выходов слоя на северном и южном склонах холма, если углы наклона этих склонов составляют 9º и 13º соответственно?

2. Плато ромбической формы высотой 50 м и со склонами крутизной 45°, сложено горизонтально залегающей толщей переслаивания риодацитов и щелочных базальтов верхнего сеномана, с мощностью слоев по 10 м. Нарисуйте схематическую геологическую карту этого поднятия, которое вытянуто в северо-восточном направлении.

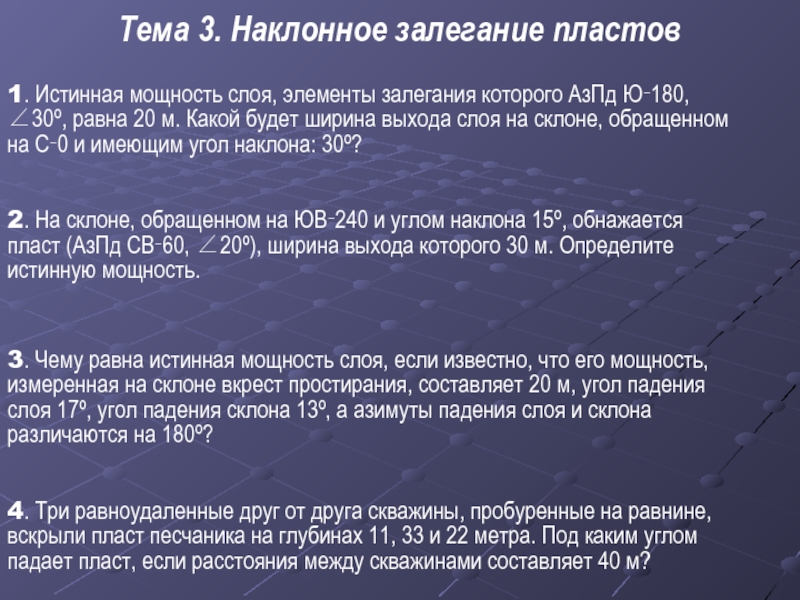

которого АзПд Ю‑180, ∠30º, равна 20 м. Какой будет ширина

выхода слоя на склоне, обращенном на С‑0 и имеющим угол наклона: 30º?

2. На склоне, обращенном на ЮВ‑240 и углом наклона 15º, обнажается пласт (АзПд СВ‑60, ∠20º), ширина выхода которого 30 м. Определите истинную мощность.

3. Чему равна истинная мощность слоя, если известно, что его мощность, измеренная на склоне вкрест простирания, составляет 20 м, угол падения слоя 17º, угол падения склона 13º, а азимуты падения слоя и склона различаются на 180º?

4. Три равноудаленные друг от друга скважины, пробуренные на равнине, вскрыли пласт песчаника на глубинах 11, 33 и 22 метра. Под каким углом падает пласт, если расстояния между скважинами составляет 40 м?

∠30º). Известно, что в 0,5 км от точки наблюдения по

падению пласта он осложнен попутной флексурой, смыкающее крыло которой имеет ширину 400 м и падает под углом 60°. На какой глубине скважина вскроет кровлю этого пласта, если ее пробурить на расстоянии 9 км к северу от точки наблюдения (местность равнинная, амплитудой рельефа пренебречь).

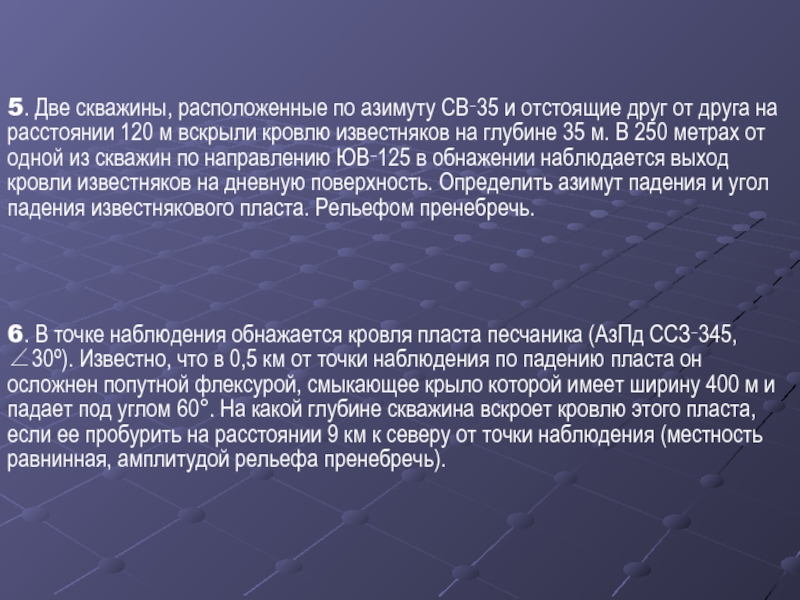

5. Две скважины, расположенные по азимуту СВ‑35 и отстоящие друг от друга на расстоянии 120 м вскрыли кровлю известняков на глубине 35 м. В 250 метрах от одной из скважин по направлению ЮВ‑125 в обнажении наблюдается выход кровли известняков на дневную поверхность. Определить азимут падения и угол падения известнякового пласта. Рельефом пренебречь.

эйфельский ярус. Лужинская свита. Аргиллиты.
Средний девон, живетский ярус - верхний

девон. Чернореченская свита, нижняя подсвита. Мергели, аргиллиты.
Верхний девон. Чернореченская свита, верхняя подсвита. Черные мергели.
Ранний карбон. Потаповский комплекс. Гранодиорит-порфиры.
Ранний карбон. Потаповский комплекс. Среднезернистые гранодиориты.
Верхняя юра. Жерловые трахиты и трахитовые брекчии.
Верхняя юра. Чиркинская свита. Трахитовые туфы.
Олигоцен-нижний миоцен. Вашская свита, нижняя подсвита. Пески.
Олигоцен-нижний миоцен. Вашская свита, верхняя подсвита. Глины.
Плиоцен. Лисавинская свита. Пески.

Тема 4. Несогласия

Задача № 1: составить индексы для таксонов, расположить их на карте в соответствии с геологической ситуацией; выделить несогласные границы на карте и определить морфологические типы несогласий.

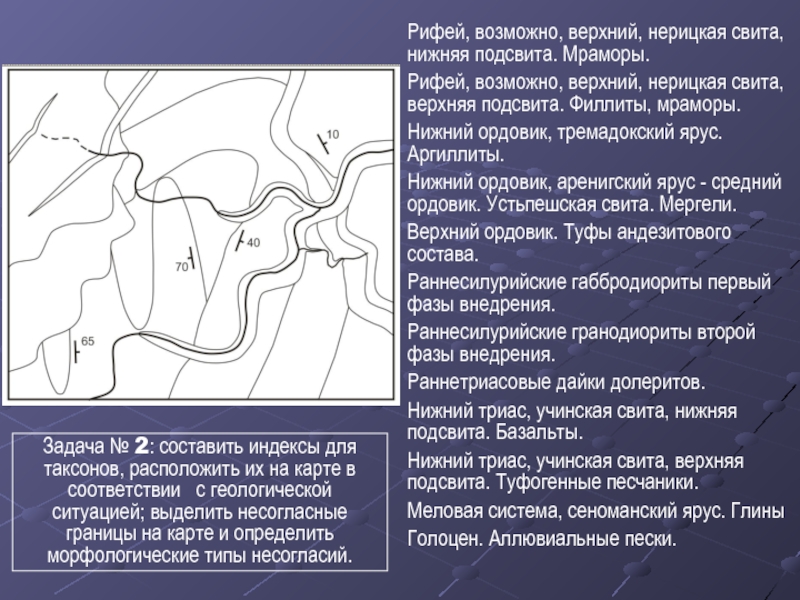

нерицкая свита, верхняя подсвита. Филлиты, мраморы.
Нижний ордовик, тремадокский ярус. Аргиллиты.
Нижний

ордовик, аренигский ярус - средний ордовик. Устьпешская свита. Мергели.
Верхний ордовик. Туфы андезитового состава.
Раннесилурийские габбродиориты первый фазы внедрения.
Раннесилурийские гранодиориты второй фазы внедрения.
Раннетриасовые дайки долеритов.
Нижний триас, учинская свита, нижняя подсвита. Базальты.
Нижний триас, учинская свита, верхняя подсвита. Туфогенные песчаники.
Меловая система, сеноманский ярус. Глины
Голоцен. Аллювиальные пески.

Задача № 2: составить индексы для таксонов, расположить их на карте в соответствии с геологической ситуацией; выделить несогласные границы на карте и определить морфологические типы несогласий.

свита. Кварцитовидные песчаники.
Верхний рифей. Приозерная свита. Базальтовые лавы, линзы плагиориолитов.

Ранневендские граносиениты, мелкозернистые в зоне эндоконтакта.
Предположительно девонская песковская свита. Песчаники.
Позднедевонско-раннекаменоугольные жерловые брекчии
щелочных базальтоидов.
Объединенные отложения нижнего карбона, серпуховского яруса и среднего карбона, московского яруса. Доломитизированные известняки.
Каменноугольная система, верхний отдел. Известняки.
Нижний мел, альбский ярус. Глины.
Верхний мел, Сеноманский ярус. Мергели.
Верхний плейстоцен-голоцен. Аллювиальные пески.

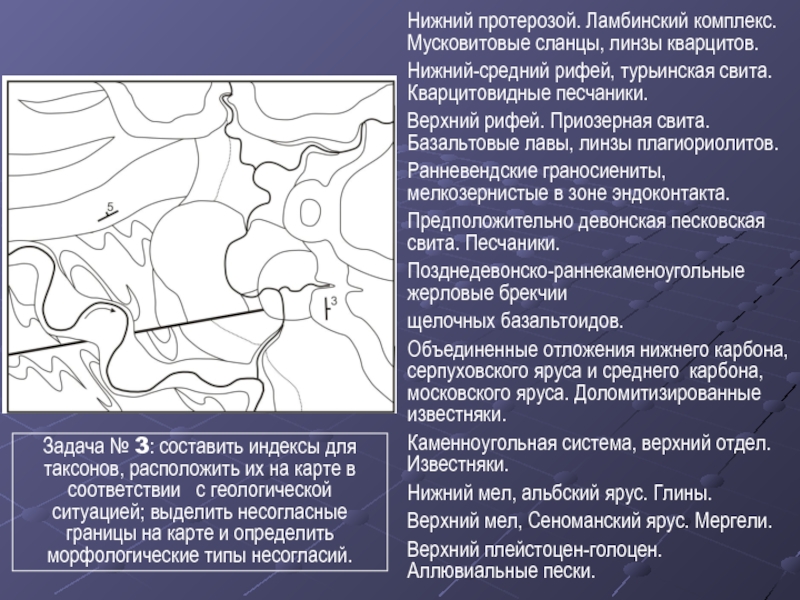

Задача № 3: составить индексы для таксонов, расположить их на карте в соответствии с геологической ситуацией; выделить несогласные границы на карте и определить морфологические типы несогласий.

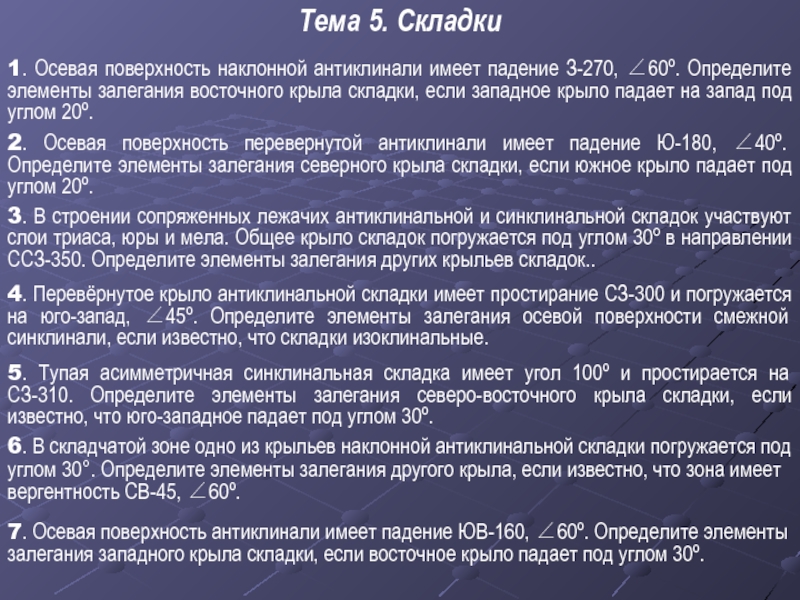

∠60º. Определите элементы залегания восточного крыла складки, если западное крыло

падает на запад под углом 20º.

2. Осевая поверхность перевернутой антиклинали имеет падение Ю-180, ∠40º. Определите элементы залегания северного крыла складки, если южное крыло падает под углом 20º.

3. В строении сопряженных лежачих антиклинальной и синклинальной складок участвуют слои триаса, юры и мела. Общее крыло складок погружается под углом 30º в направлении ССЗ-350. Определите элементы залегания других крыльев складок..

4. Перевёрнутое крыло антиклинальной складки имеет простирание СЗ-300 и погружается на юго-запад, ∠45º. Определите элементы залегания осевой поверхности смежной синклинали, если известно, что складки изоклинальные.

5. Тупая асимметричная синклинальная складка имеет угол 100º и простирается на СЗ-310. Определите элементы залегания северо-восточного крыла складки, если известно, что юго-западное падает под углом 30º.

6. В складчатой зоне одно из крыльев наклонной антиклинальной складки погружается под углом 30°. Определите элементы залегания другого крыла, если известно, что зона имеет вергентность СВ-45, ∠60º.

7. Осевая поверхность антиклинали имеет падение ЮВ-160, ∠60º. Определите элементы залегания западного крыла складки, если восточное крыло падает под углом 30º.

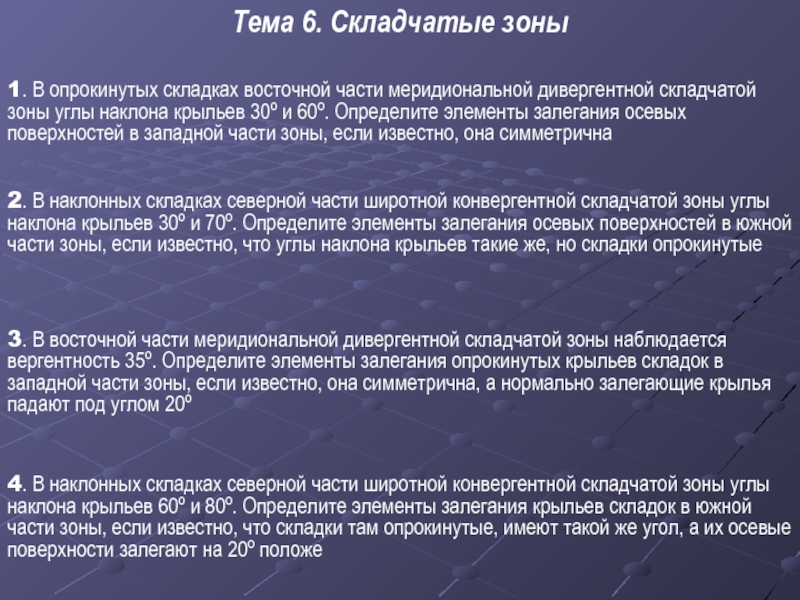

дивергентной складчатой зоны углы наклона крыльев 30º и 60º. Определите

элементы залегания осевых поверхностей в западной части зоны, если известно, она симметрична

2. В наклонных складках северной части широтной конвергентной складчатой зоны углы наклона крыльев 30º и 70º. Определите элементы залегания осевых поверхностей в южной части зоны, если известно, что углы наклона крыльев такие же, но складки опрокинутые

3. В восточной части меридиональной дивергентной складчатой зоны наблюдается вергентность 35º. Определите элементы залегания опрокинутых крыльев складок в западной части зоны, если известно, она симметрична, а нормально залегающие крылья падают под углом 20º

4. В наклонных складках северной части широтной конвергентной складчатой зоны углы наклона крыльев 60º и 80º. Определите элементы залегания крыльев складок в южной части зоны, если известно, что складки там опрокинутые, имеют такой же угол, а их осевые поверхности залегают на 20º положе

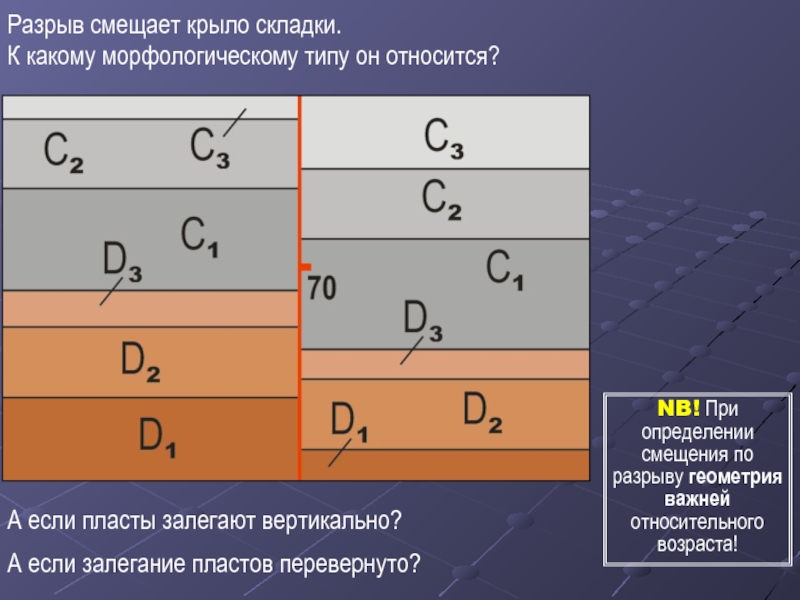

если пласты залегают вертикально?
А если залегание пластов перевернуто?
NB! При определении

смещения по разрыву геометрия важней относительного возраста!

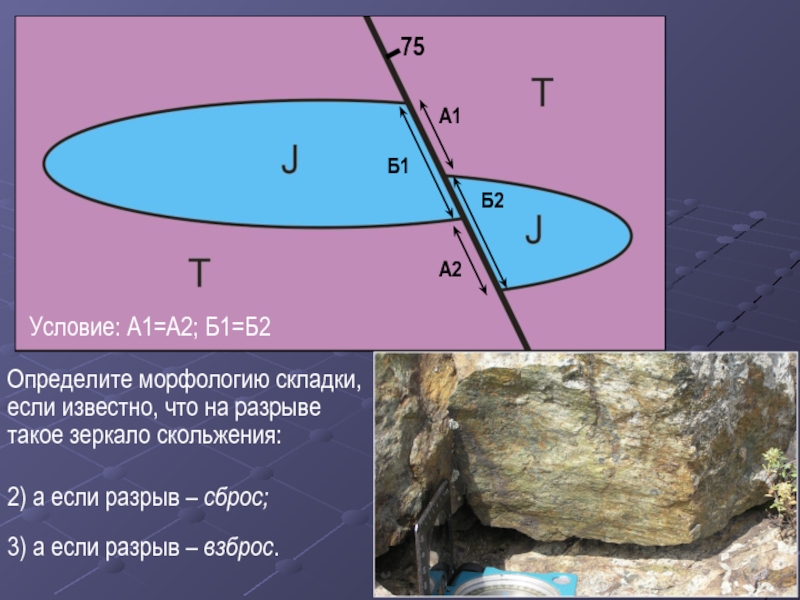

скольжения:
А1
А2
Б2
Б1
75
2) а если разрыв – сброс;
3) а если разрыв –

взброс.

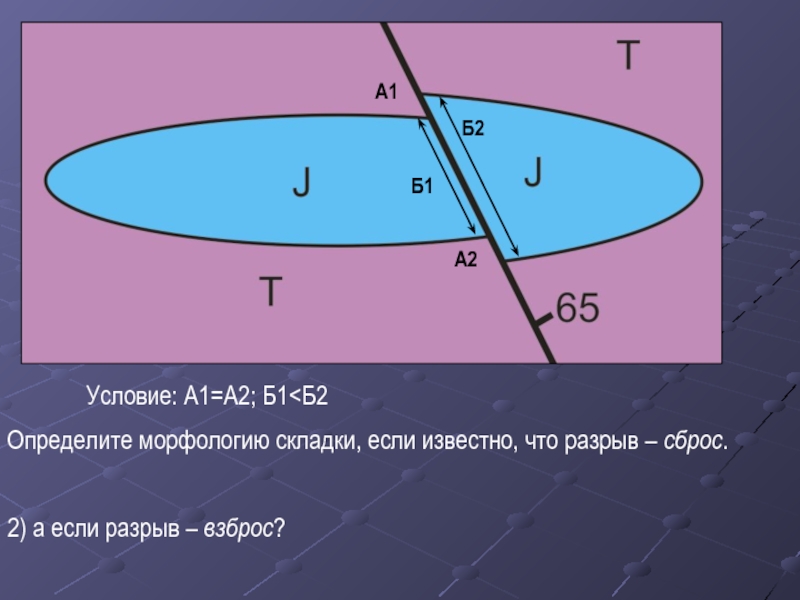

Условие: А1=А2; Б1=Б2

Б1

если разрыв – взброс?

если разрыв – взброс?

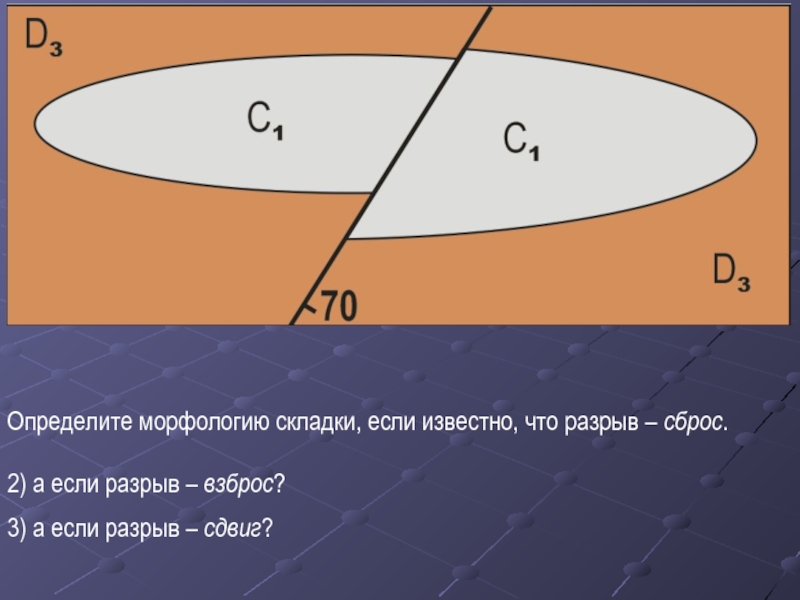

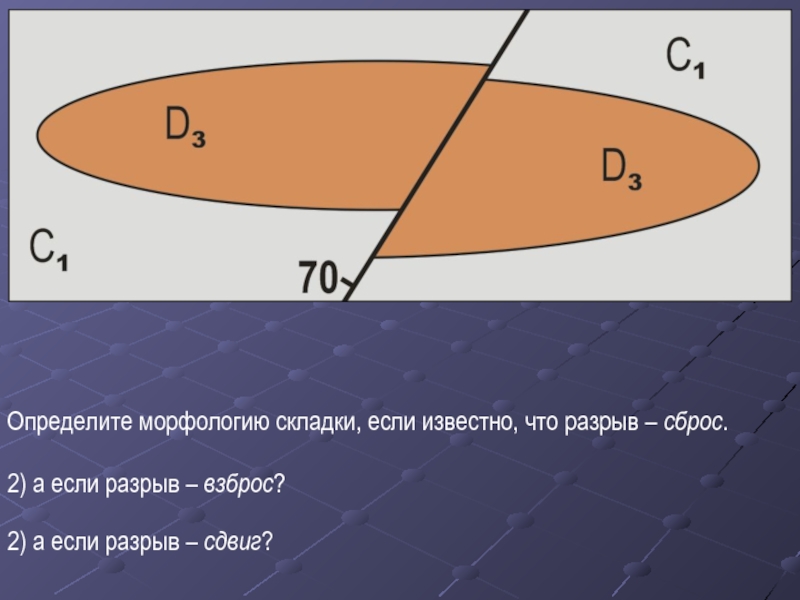

2) а если разрыв – сдвиг?

если разрыв – взброс?
3) а если разрыв – сдвиг?

это на высоком научном уровне
