Классификация методов стандартизации:Упорядочение ОСПараметрическая стандартизацияУнификация продукцииАгрегатированиеКомплексная стандартизацияОпрежающая стандартизация
Слайды и текст этой презентации
Слайд 1Методы стандартизации
Метод стандартизации – прием или совокупность приемов, с помощью
которых достигаются цели стандартизации.
Слайд 2Классификация методов стандартизации:
Упорядочение ОС
Параметрическая стандартизация
Унификация продукции
Агрегатирование
Комплексная стандартизация
Опрежающая стандартизация
Слайд 3Упорядочение объектов стандартизации:
Систематизация ОС
Селекция ОС
Симплификация
Типизация ОС
Оптимизация ОС
ОС – объект
стандартизации
Слайд 4Систематизация объектов стандартизации
Научно обоснованное последовательное классифицирование и ранжирование совокупности конкретных
ОС.
Пример. Общероссийский классификатор промышленной и сельскохозяйственной продукции (ОКП).
ОКП – систематизированный
свод кодов и наименований продукции, являющейся предметом поставки.
Слайд 5Классификационная (К-ОКП) и ассортиментная (А-ОКП) части
К-ОКП часть – свод
кодов и наименований классификационных группировок (класс – подкласс – группа
– подгруппа - вид), систематизирующих продукцию по определенным признакам.А-ОКП часть – свод кодов и наименований, идентифицирующих конкретные типы марки и т.п.
Слайд 6Пример кодового обозначения в ОКП продукции класса 54
54(класс) – продукция
ЦБП
54 6 (подкласс) – тетради школьные, обои и бумажно-беловые товары
54
6 3 (группа) - бумажно-беловые товары54 6 3 1 (подгруппа) – тетради и дневники шк.
54 6 3 1 4 (вид) – тетради для письма каранд.
54 6 3 1 4 0001 (разновидность) – тетради для письма, переплет обрезной, цельнобумажный блок из бумаги типографской мелованной, объем 48 л., размер 144-203 мм.
Слайд 7Селекция объектов стандартизации
- деятельность, заключающаяся в отборе таких конкретных объектов,
которые признаются целесообразными для дальнейшего производства и применения в общественном
производстве.

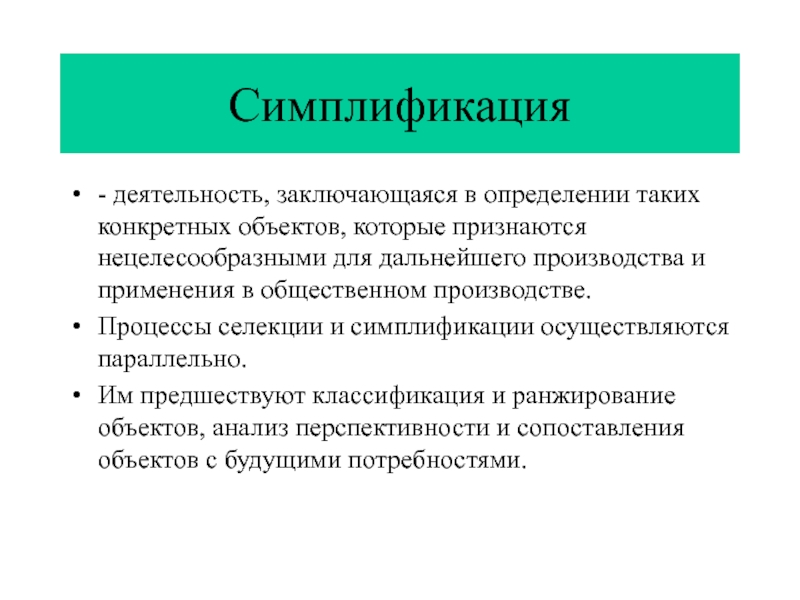

Слайд 8Симплификация
- деятельность, заключающаяся в определении таких конкретных объектов, которые признаются
нецелесообразными для дальнейшего производства и применения в общественном производстве.
Процессы селекции
и симплификации осуществляются параллельно.Им предшествуют классификация и ранжирование объектов, анализ перспективности и сопоставления объектов с будущими потребностями.
Слайд 9Типизация объектов стандартизации
- деятельность по созданию типовых (образцовых) объектов –
конструкций, технологических правил, форм документации.
Пример. Создание типовых (унифицированных) конструкций отечественных
телевизоров. Из 100 конструктивных разновидностей телевизоров были выделены исходя из размера экрана по диагонали, усовершенствованы и созданы три типовые конструкции УНТ-35, УНТ-47, УНТ-59.
Слайд 10Оптимизация объектов стандартизации
-нахождение оптимальных главных параметров, а также значений всех
других показателей качества и экономичности.
Цель ортимизации – достижение оптимальной степени
упорядочения и максимальной возможной эффективности по выбранному критерию.Базируется на применении специальных экономико- математических методов и моделей оптимизации.

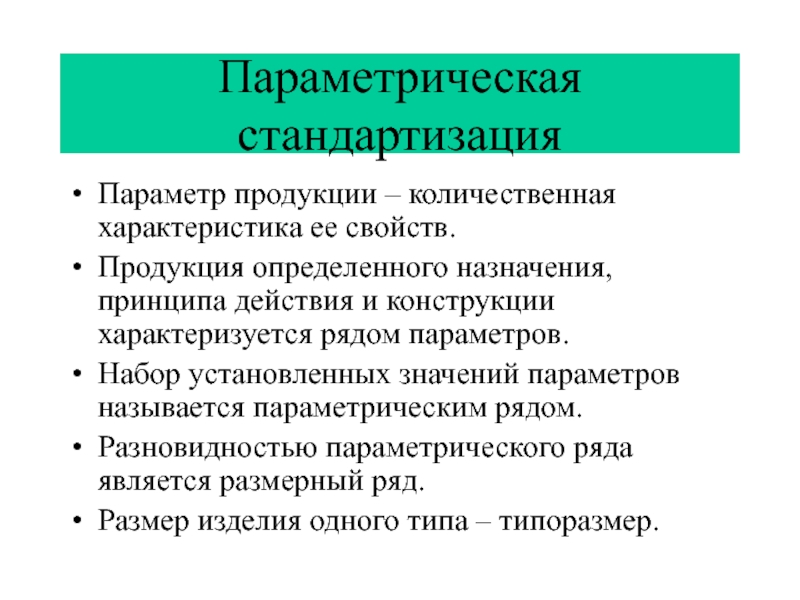

Слайд 11Параметрическая стандартизация
Параметр продукции – количественная характеристика ее свойств.
Продукция определенного назначения,
принципа действия и конструкции характеризуется рядом параметров.
Набор установленных значений параметров
называется параметрическим рядом.Разновидностью параметрического ряда является размерный ряд.
Размер изделия одного типа – типоразмер.
Слайд 12Процесс стандартизации параметрических рядов
Строится на основе системы предпочтительных чисел.
Смысл этой
системы заключается в выборе лишь тех значений параметров, которые подчиняются
строго определенной математической закономерности, а не любых значений, принимаемых в результате расчетов или в порядке волевого решения.
Слайд 13Наиболее важные параметры ОС
Размерные параметры (размер одежды, обуви, вместимость посуды).
Весовые
параметры (масса отдельных видов спортинвентаря).
Параметры, характеризующие производительность машин и приборов
(скорость движения транспортных средств, производительность вентиляторов и пр.)Энергетические параметры (мощность двигателя и пр.).
Слайд 14ГОСТ 8032-84.ГСС.Предпочтительные числа и ряды предпочтительных чисел
1-й ряд- R 5-1,00;
1,6; 2,5; 4,00; 6,30; 10,00 … имеет знаменатель прогрессии =1,6.
2-й
ряд –R10 –1,00; 1,25; 1,60; 2,00; 2,50 … имеет знаменатель 1,25.3-й ряд – R20 - 1,00; 1,12; 1,25… 1,40; 1,60 …имеет знаменатель 1,12.
4-й ряд –R 40 -1,00; 1,06; 1,12; 1,18; 1,25… имеет знаменатель 1,06.
Количество чисел в интервале1-10: для ряда
R 5 –5, R 10-10, R 20-20, R 40-40.

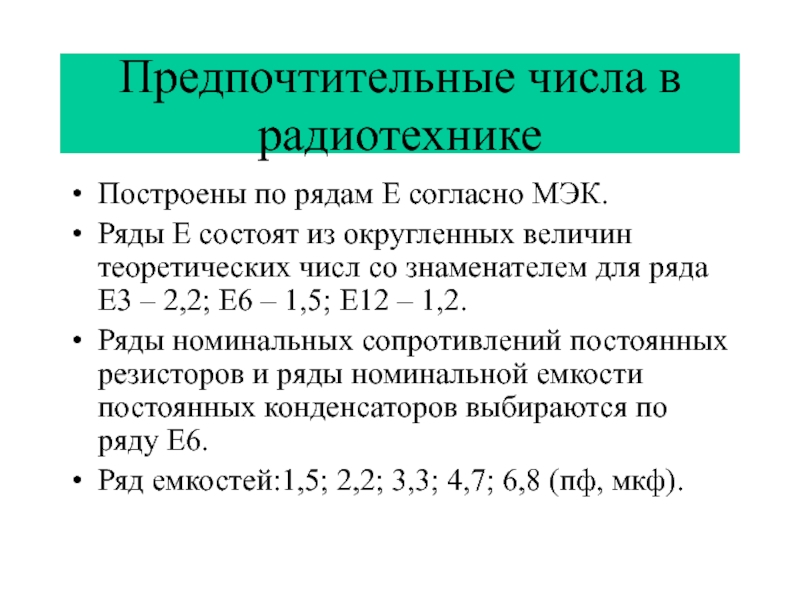

Слайд 15Предпочтительные числа в радиотехнике
Построены по рядам Е согласно МЭК.
Ряды Е
состоят из округленных величин теоретических числ со знаменателем для ряда
Е3 – 2,2; Е6 – 1,5; Е12 – 1,2.Ряды номинальных сопротивлений постоянных резисторов и ряды номинальной емкости постоянных конденсаторов выбираются по ряду Е6.
Ряд емкостей:1,5; 2,2; 3,3; 4,7; 6,8 (пф, мкф).

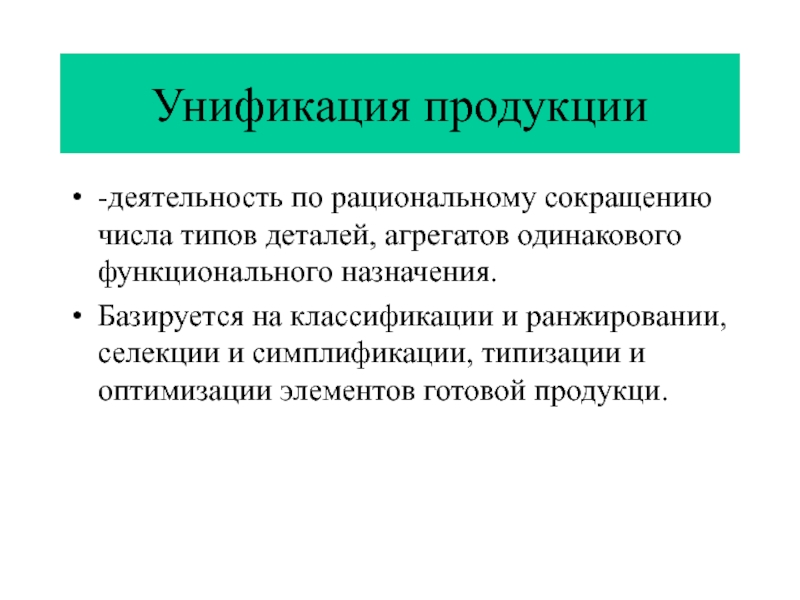

Слайд 16Унификация продукции
-деятельность по рациональному сокращению числа типов деталей, агрегатов одинакового
функционального назначения.
Базируется на классификации и ранжировании, селекции и симплификации, типизации
и оптимизации элементов готовой продукци.

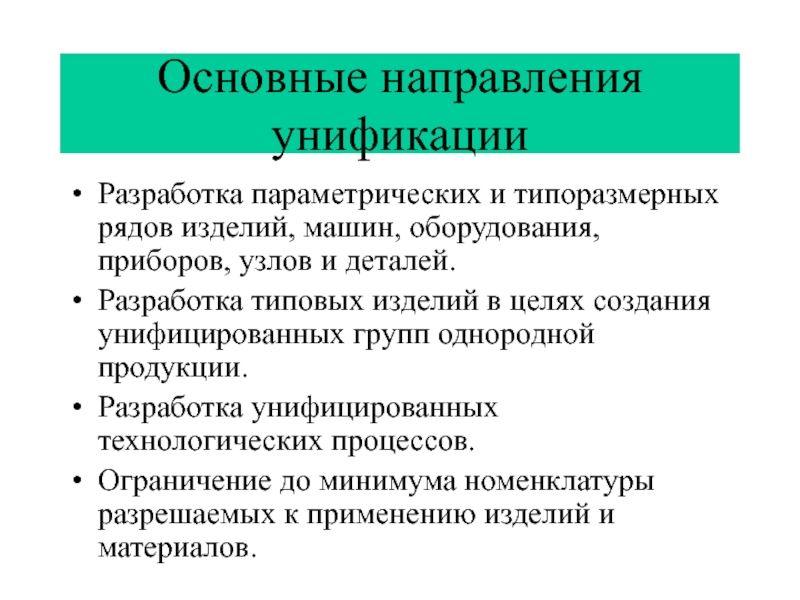

Слайд 17Основные направления унификации
Разработка параметрических и типоразмерных рядов изделий, машин, оборудования,
приборов, узлов и деталей.
Разработка типовых изделий в целях создания унифицированных
групп однородной продукции.Разработка унифицированных технологических процессов.
Ограничение до минимума номенклатуры разрешаемых к применению изделий и материалов.
Слайд 18Классификация методов унификации
По оформлению результатов (альбомы типовых конструкций деталей; стандарты
типов, параметров, размеров, конструкций).
В зависимости от области проведения (межотраслевая, отраслевая
и заводская).В зависимости от методических принципов (внутривидовая для семейства однотипных изделий и межвидовая для узлов, агрегатов разнотипных изделий.
Слайд 19Степень (Уровень) унификации
-характеризует насыщенность продукции унифицированными, в том числе стандартизованными
и покупными деталями, узлами и сборочными единицами.
Коэффициент унификации:
Кп =
(n-n0)100/n, где n –общее число деталей в изделии, шт.; n0 - число оригинальных деталей (разработаны впервые).Пример. Коэффициент унификации параметрического ряда холодильников, содержащего 17 моделей, составляет 85%
Слайд 20Агрегатирование
Метод создания машин, приборов и оборудования из отдельных унифицированных узлов,
многократно используемых при создании различных изделий на основе геометрической и
функциональной взаимозаменяемости.Основная предпосылка метода агрегатирования – возможность расчленения изделий на конструктивно-законченные агрегаты.
Слайд 21Модульный принцип агрегатирования
Производство техники на базе крупных агрегатов – модулей.
Основной
метод создания гибких производственных систем и робототехнических комплексов.
Применение: машиностроение, приборостроение,
радиоэлектроника
Слайд 22Комплексная стандартизация
Целенаправленное и планомерное установление и применение системы взаимоувязанных требований
как к самому объекту комплексной стандартизации в целом, так и
к его основным элементам в целях оптимального решения конкретной проблемы.Пример. Программа комплексной стандартизации «Безопасность в чрезвычайных ситуациях» на 1993-2000гг.- 60 организаций.
Слайд 23Опережающая стандартизация
Установление повышенных по отношению к уже достигнутому на практике
уровню норм и требований к объектам стандартизации, которые согласно прогнозам
будут оптимальными в последующее время.Опережающие стандарты.
Пример. Утверждение в конце 80 гг. международного стандарта на аудикомпактный диск до начала производства самого изделия.
Слайд 24Государственная система стандартизации России – ГСС РФ
Начало формирования ГСС
РФ –1992 г.
Основа ГСС РФ – фонд законов, подзаконных актов,
нормативных документов по стандартизации.Указанный фонд представляет четырехуровневую систему.
Слайд 25Уровни фонда ГСС РФ
Техническое законодательство.
Государственные стандарты, общероссийские классификаторы технико-экономической информации.
Стандарты
отрасли и и стандарты научно-технических и инженерных обществ.
Стандарты предприятий и
технические условия.
Слайд 26Техническое законодательство-технические регламенты 1-го уровня
Правовая основа ГСС – совокупность
законов, подзаконных актов по стандартизации (постановлений Правительства РФ, приказов федеральных
органов исполнительной власти), применяемых для государственного регулирования качества продукции, работ и услуг.
Слайд 27Правовая основа технического законодательства - законы РФ
«О стандартизации».
«Об обеспечении единства
измерений».
«О сертификации продукции и услуг».
Перспектива развития технического законодательства – интенсивное
пополнение законодательными и подзаконными актами, устанавливающими требования к группам однородной продукции и услуг в целях обеспечения их безопасности для людей и окружающей среды.
Слайд 28Нормативные документы 2-го уровня
Государственные стандарты РФ;
Межгосударственные стандарты (ГОСТы), введенные в
действие постановлением Госстандарта России (Госстроя России) в качестве государственных стандартов
РФ;Государственные стандарты бывшего Союза ССР (ГОСТ);
Правила, нормы и рекомендации;
Ообщероссийские классификаторы технико-экономической и социальной информации.
Слайд 29Нормативные документы 3-го уровня
- стандарты, сфера применения которых ограничена определенной
отраслью народного хозяйства – отраслевыми стандартами (ОСТ) или сферой деятельности
– стандартами научно-технических и инженерных обществ (СТО).Категория ОСТ введена в 60-е гг.(фонд около 30 тыс.).
Категория СТО введена в 1992г.

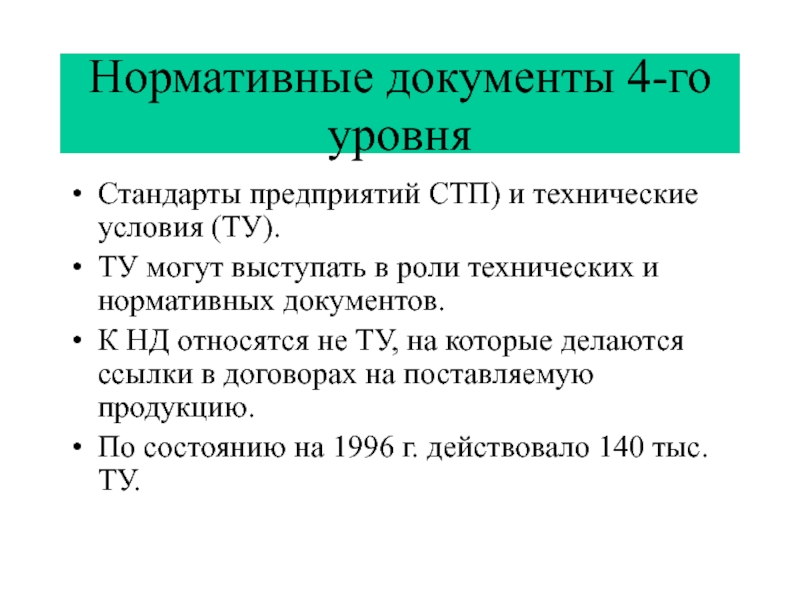

Слайд 30Нормативные документы 4-го уровня
Стандарты предприятий СТП) и технические условия (ТУ).
ТУ
могут выступать в роли технических и нормативных документов.
К НД относятся
не ТУ, на которые делаются ссылки в договорах на поставляемую продукцию.По состоянию на 1996 г. действовало 140 тыс. ТУ.
Слайд 31Общие требования к ОСТ и СТО
Установлены ГОСТ Р 1.4-93 «Государственная
система стандартизации. Стандарты отраслей, стандарты предприятий, стандарты научно-технических обществ и
других лбщественных объединений. Общие положения.
