Межвитковая (межтрубная) пульсация

выходе трубы (в противофазе).
Пульсации потока в параллельных трубах сдвинуты

по фазе (общий расход ПГ и перепад давления в нем = const)
Наиболее вероятное место процесса - самое начало испарительного участка, где резко изменяется плотность среды
T металла стенки постоянно меняется при изменении расходов.
Межтрубная пульсация самопроизвольно не затухает, имеет автоколебательный характер. Период пульсаций - 1-2 мин
Меры предотвращения межвитковых пульсаций : установка на входе в трубу дроссельной шайбы для повышения давления на входе и предотвращения обратного тока жидкости. Установлено, что пульсаций нет при ΔPэк/ΔPисп > a, где «а» - зависит от давления ( при  р) и величина а <1
Возможность возникновения межвитковых пульсаций  с  давления и массовой скорости, а также при  удельного теплового потока.
Требования к ГДХ – однозначность (стабильность) и крутизна (без пологих участков - меньше G при одинаковом р)

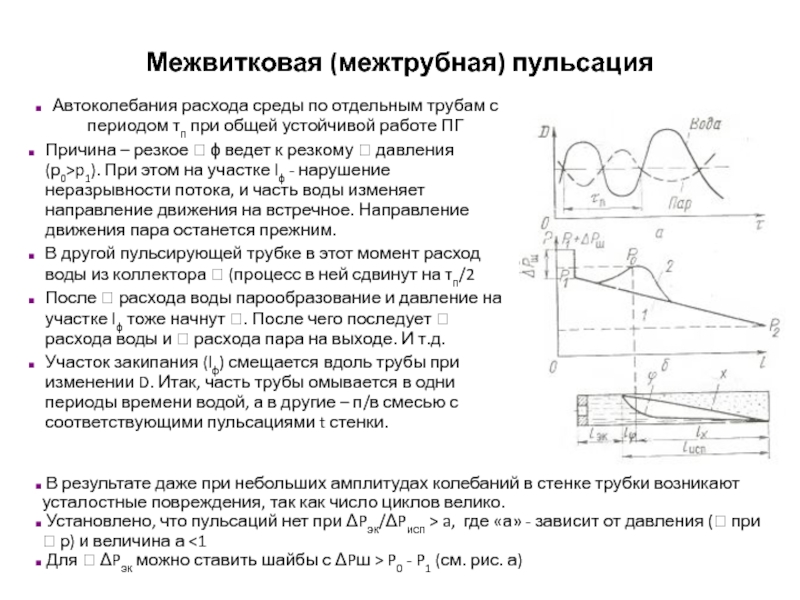

Межвитковая (межтрубная) пульсация

общей устойчивой работе ПГ
Причина – резкое   ведет к

резкому  давления (р0>p1). При этом на участке l - нарушение неразрывности потока, и часть воды изменяет направление движения на встречное. Направление движения пара останется прежним.
В другой пульсирующей трубке в этот момент расход воды из коллектора  (процесс в ней сдвинут на п/2
После  расхода воды парообразование и давление на участке l тоже начнут . После чего последует  расхода воды и  расхода пара на выходе. И т.д.
Участок закипания (l) смещается вдоль трубы при изменении D. Итак, часть трубы омывается в одни периоды времени водой, а в другие – п/в смесью с соответствующими пульсациями t стенки.

В результате даже при небольших амплитудах колебаний в стенке трубки возникают усталостные повреждения, так как число циклов велико.
Установлено, что пульсаций нет при ΔPэк/ΔPисп > a, где «а» - зависит от давления ( при  р) и величина а <1
Для  ΔPэк можно ставить шайбы с ΔPш > P0 - P1 (см. рис. а)

Межвитковая (межтрубная) пульсация
