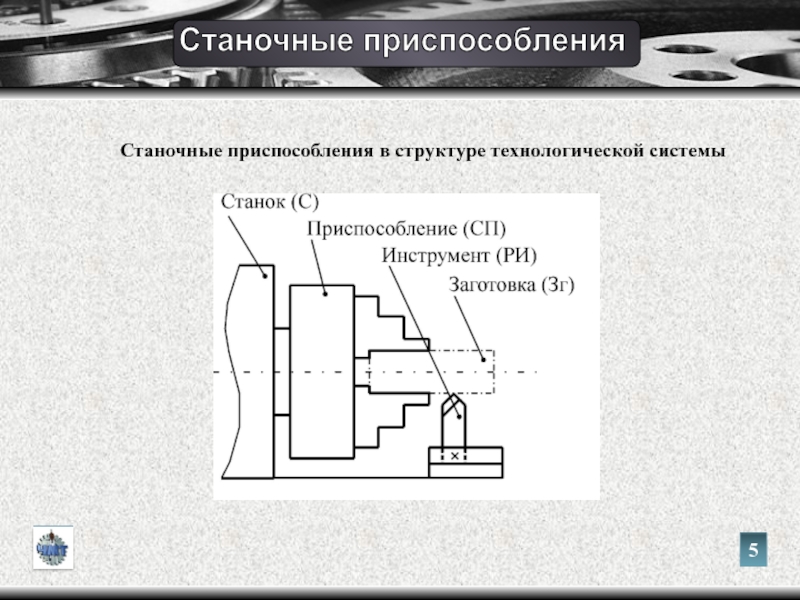

- 5. Станочные приспособления в структуре технологической системы
- 6. Станочные приспособления наиболее многочисленная (до 80…90%) сложная
- 7. Использование станочных приспособлений позволяет:
- 8. Слайд 8
- 9. автоматическиеполуавтоматическиемеханизированныеручныепо степени механизации и автоматизации
- 10. По степени специализации: универсальные безналадочные приспособления (УБН),
- 11. По степени специализации: универсально — наладочные приспособления
- 12. По степени специализации: универсально-сборные (УСП) и сборно-разборные
- 13. По степени специализации: неразборные специальные приспособления (НСП)
- 14. по числу устанавливаемых заготовок : одно- и многоместные.
- 15. Основные детали и узлы станочных приспособлений: установочные
- 16. Назовите виды технологической оснастки. Для чего
- 17. Скачать презентанцию
Структурная схема современного производстваОсновная характеристика современного производства гибкость – высокая степень универсальности, переналаживаемости, взаимозаменяемости.
Слайды и текст этой презентации
Слайд 1Министерство образования и молодёжной политики Чувашской Республики
РГОУ СПО «Чебоксарский машиностроительный
техникум»
Слайд 2Структурная схема современного производства
Основная характеристика современного производства гибкость – высокая
степень универсальности, переналаживаемости, взаимозаменяемости.

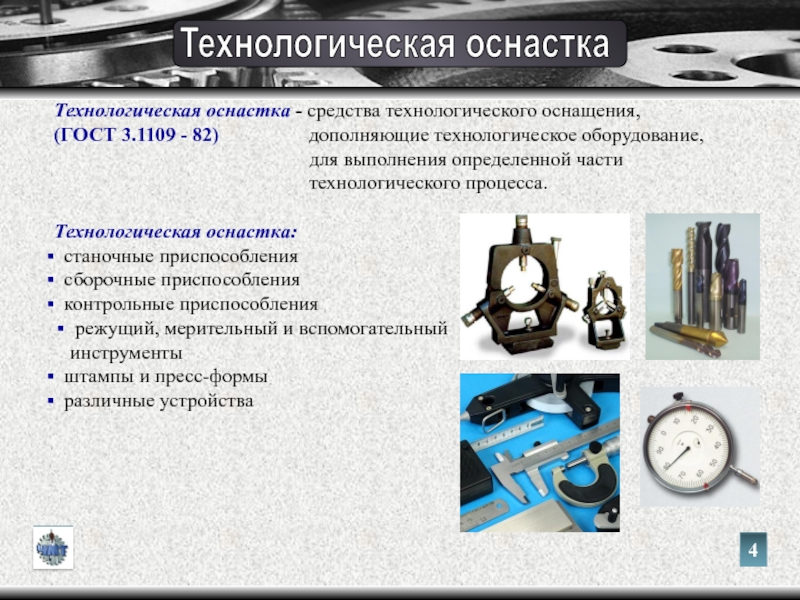

Слайд 4Технологическая оснастка - средства технологического оснащения,
(ГОСТ 3.1109 - 82)
дополняющие технологическое
оборудование,для выполнения определенной части
технологического процесса.
Технологическая оснастка:
станочные приспособления
сборочные приспособления
контрольные приспособления
режущий, мерительный и вспомогательный инструменты
штампы и пресс-формы
различные устройства

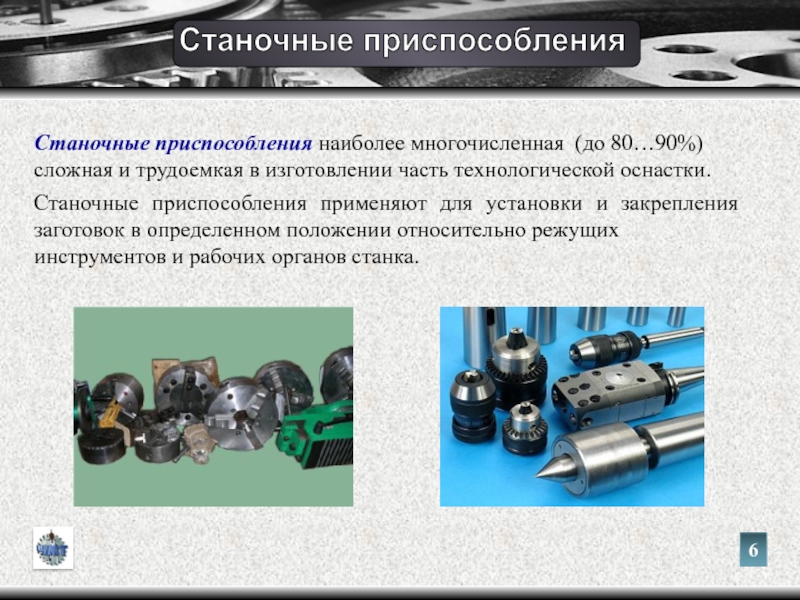

Слайд 6Станочные приспособления наиболее многочисленная (до 80…90%) сложная и трудоемкая в
изготовлении часть технологической оснастки.
Станочные приспособления применяют для установки и
закрепления заготовок в определенном положении относительно режущих инструментов и рабочих органов станка.

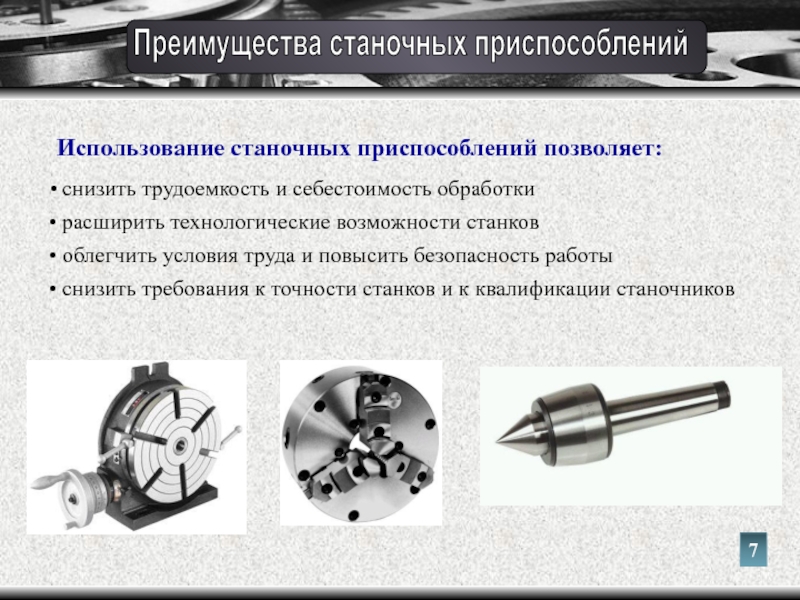

Слайд 7Использование станочных приспособлений позволяет:
снизить трудоемкость и
себестоимость обработки расширить технологические возможности станков
облегчить условия труда и повысить безопасность работы
снизить требования к точности станков и к квалификации станочников
Слайд 10По степени специализации:
универсальные безналадочные приспособления (УБН), применяются в единичном
и серийном производстве, к станкам широкого назначения, для установки заготовок
с различной формой и размерами (тиски, трех кулачковые патроны, магнитные плиты и др.) и специализированные наладочные приспособления (СНП)

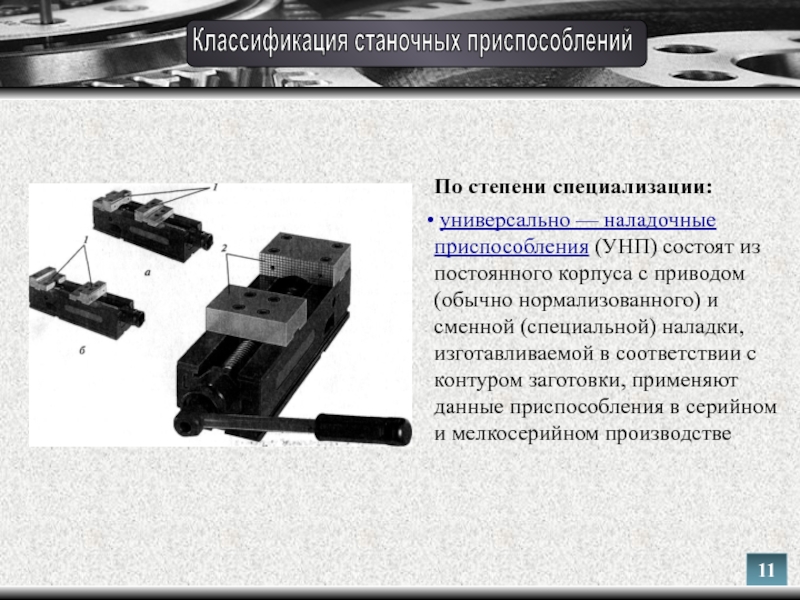

Слайд 11По степени специализации:
универсально — наладочные приспособления (УНП) состоят из
постоянного корпуса с приводом (обычно нормализованного) и сменной (специальной) наладки,
изготавливаемой в соответствии с контуром заготовки, применяют данные приспособления в серийном и мелкосерийном производстве
Слайд 12По степени специализации:
универсально-сборные (УСП) и сборно-разборные приспособления (СРП) компонуют
из нормализованных обратимых деталей и узлов, допускающих многократную перекомпоновку собираемых
конструкций, выгодно применять в мелкосерийном и серийном производстве
Слайд 13По степени специализации:
неразборные специальные приспособления (НСП) предназначены для выполнения
определенной операции обработки данной заготовки, целесообразно использовать в условиях серийного
и массового производства
Слайд 15Основные детали и узлы станочных приспособлений:
установочные элементы (УЭ), определяют
положение заготовки относительно режущего инструмента и рабочих органов станка (опоры,
призмы, пальцы и др.)зажимные устройства (ЗУ), служат для обеспечения неподвижности заготовки относительно опор (винтовые, эксцентриковые, рычажные, клиновые и др.)
установочно-зажимные (УЗУ), обеспечивают одновременную установку и зажим заготовки (кулачковые, цанговые, мембранные и др.)
привода (пневматические, гидравлические, магнитные и др.), для механизации зажимов, поворотов и других элементов цикла работы приспособления
направляющие и настроечные, для направления режущих инструментов в процессе обработки или установки их в нужном положении относительно заготовки перед началом обработки ( кондукторные втулки, копиры, шаблоны и установы)
вспомогательные элементы и устройства, имеют различное назначение (делительно-поворотные механизмы, выталкиватели, рукоятки, шпонки и др.)
крепежные детали - болты, винты, штифты и др.
корпусы - соединяют элементы и узлы приспособления в один агрегат

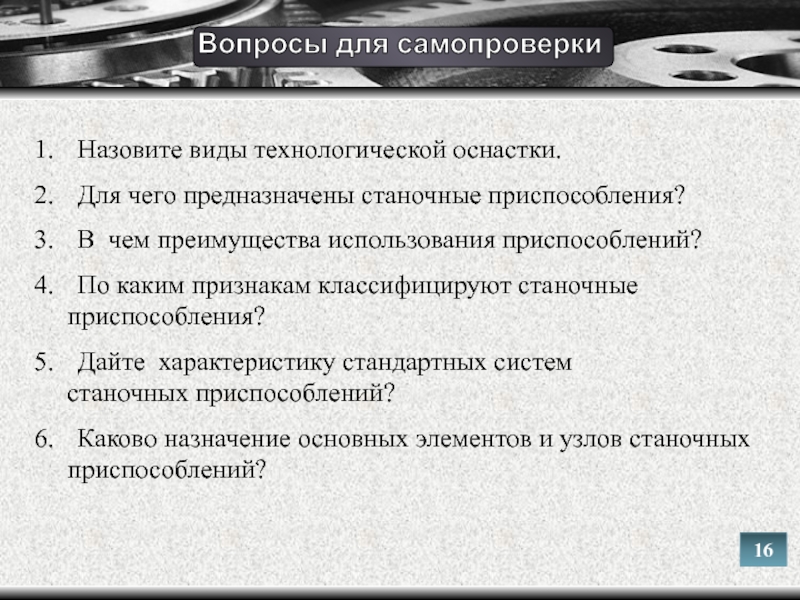

Слайд 16 Назовите виды технологической оснастки.
Для чего предназначены станочные приспособления?
В чем преимущества использования приспособлений?
По каким признакам классифицируют станочные
приспособления?
Дайте характеристику стандартных систем
станочных приспособлений?
Каково назначение основных элементов и узлов станочных
приспособлений?
